آیا افزایش خاموت همیشه باعث ایمنی سازه می شود؟
در سازه های بتن آرمه، خاموت ها نقش کلیدی در عملکرد درست و ایمن دارند. از کنترل نیروهای برشی گرفته تا جلوگیری از کمانش میلگردهای طولی و محصور کردن بتن هسته، همه و همه به کمک خاموت گذاری درست انجام می شود. اما یک سوال مهم در بین مهندسان و ناظران اجرا همیشه مطرح است: آیا افزایش خاموت همیشه باعث ایمنی سازه می شود؟، در ظاهر، افزودن خاموت بیشتر می تواند جذاب باشد؛ احساس امنیت بیشتر، ظاهر فنی تر، و ذهنیتی از مقاومت بالا. ولی وقتی وارد جزئیات فنی می شویم، می بینیم که این تصور همیشه درست نیست. چون اگر این افزایش بدون محاسبه و بی توجه به استانداردها باشد، نه تنها کمک نمی کند، بلکه ممکن است خطرناک هم باشد.
«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمتها را بهصورت لحظهای، معتبر و شفاف در اختیار شما قرار دادهایم، بنابراین پیشنهاد میکنیم سری به صفحه قیمت خاموت بزنید.»
در این مقاله قرار است بررسی کنیم که افزایش خاموت دقیقاً چه زمانی مفید است، چه زمانی ضرر دارد و مهندسان در عمل باید چطور تصمیم بگیرند، پس در ادامه با اهن اینجا همراه باشید.
آیا افزایش خاموت همیشه باعث ایمنی سازه می شود؟
پاسخ این سوال به ظاهر ساده، در عمل پیچیده تر از آن چیزی است که فکر می کنیم. در نگاه اولیه شاید تصور شود که هرچه تعداد خاموت ها بیشتر باشد یا فاصله آن ها کمتر شود، سازه امن تر خواهد بود. اما تجربههای میدانی، ضوابط آیین نامه ای، و رفتار واقعی سازه در شرایط بحرانی، چیز دیگری می گویند.
واقعیت این است که خاموت گذاری هم مثل هر جزء دیگری از سازه، باید مهندسی شده، متناسب با نیاز، و منطبق بر نقشه طراحی باشد. نه بیشتر، نه کمتر.
در بسیاری از پروژه ها، دیده شده که برای افزایش ایمنی یا به اصطلاح «محکم کاری»، تعداد خاموت ها را زیاد می کنند. اما این کار اگر خارج از طراحی سازه و بدون هماهنگی با سایر اجزای سازهای انجام شود، می تواند بازده اجرایی و فنی سازه را کاهش دهد.
برای مثال، در یک ستون باریک با میلگرد طولی زیاد، اگر خاموت های زیادی با فاصله بسیار کم بسته شوند، فضای عبور بتن محدود می شود. در نتیجه، بتن به درستی ویبره نمی شود، کرمو می شود یا چسبندگی مناسب بین بتن و میلگرد از بین می رود. نتیجه اش؟ یک ستون که با وجود ظاهری مسلح، در برابر زلزله مقاومت لازم را ندارد.
از طرفی، آیین نامه ها به صورت مشخص حداکثر و حداقل فاصله خاموت ها، حداقل قطر خاموت ها، و حتی شکل خم مجاز را تعیین کرده اند. این یعنی ما به عنوان مهندس یا مجری سازه، نمی توانیم صرفاً به صورت تجربی و سلیقه ای تصمیم بگیریم که خاموت را بیشتر کنیم و اسمش را بگذاریم ایمنی بیشتر.
بعضیها می گویند «هرچی بیشتر، بهتر». اما در خاموت گذاری، گاهی «هرچی بیشتر» یعنی بتن ریزی سخت تر، خطای اجرایی بیشتر، افزایش وزن مرده سازه، بالا رفتن هزینه ها و در نهایت سازه ای که از نظر طراحی رد می شود.
در طرف دیگر ماجرا، نواحی خاصی هم هستند که اگر خاموت گذاری به اندازه کافی انجام نشود، قطعاً آسیب پذیر می شوند. برای مثال در پای ستون ها، محل های تغییر مقطع، یا اتصال تیر به ستون، کم بودن تعداد خاموت یا بزرگ بودن فاصله آن ها، یعنی ترک های برشی شدید و احتمال گسیختگی موضعی.
پس افزایش خاموت فقط زمانی باعث افزایش ایمنی سازه می شود که بر اساس طراحی دقیق، شناخت رفتار عضو، و در چارچوب ضوابط آیین نامه ای باشد. در غیر این صورت، ممکن است حتی خطرناک تر از کم بودن خاموت عمل کند.
نکته مهم تر اینکه تصمیم گیری درباره خاموت گذاری، جدا از بدنه طراحی نیست. یعنی اگر در طراحی تیر یا ستون، بارها و نیروی زلزله لحاظ شده و تعداد و آرایش خاموت تعیین شده، بهتر است همان اجرا شود. مگر در شرایط خاصی که با نظر مهندس طراح یا ناظر فنی، اصلاحاتی در خاموت گذاری پیشنهاد شود.
در مجموع، افزایش خاموت نه خوب است، نه بد؛ مسئله، تناسب آن با عملکرد مورد انتظار عضو سازه ای است. گاهی خاموت بیشتر، راه نجات سازه است، و گاهی بلای جان آن.
این همان مرز بین تصمیم مهندسی و اجرای سلیقه ای است؛ مرزی که تفاوت بین یک سازه مقاوم و یک سازه پرریسک را مشخص می کند.
فاصله خاموتها یکی از مهمترین عوامل در تعیین عملکرد برشی و شکلپذیری سازههای بتنآرمه است، این فاصله اگر بهدرستی تعیین نشود، میتواند منجر به کاهش ایمنی سازه می شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموتها بر عملکرد سازه میپردازیم:
بیشتر بخوانیدچه زمانی افزایش خاموت ایمنی سازه را بیشتر می کند؟
افزایش خاموت در نگاه اول منطقی به نظر می رسد، اما در واقعیت، فقط در شرایط خاصی واقعاً تأثیر مثبت دارد:
- نواحی دارای برش زیاد یا تمرکز تنش بالا

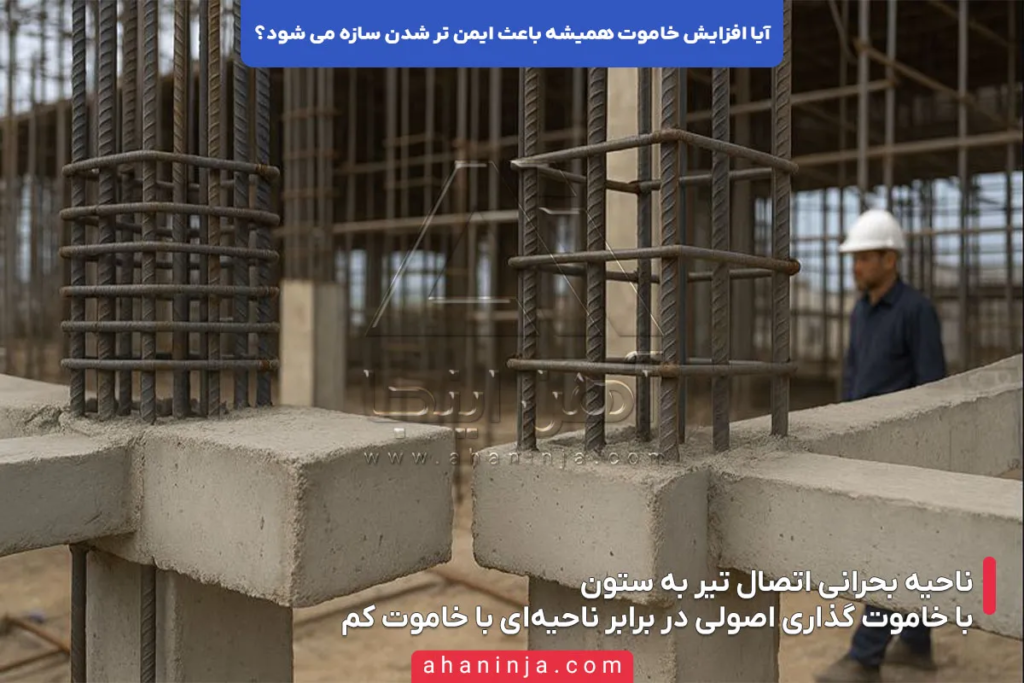

در محل هایی مثل پای ستون ها، محل اتصال تیر به ستون یا ناحیه تغییر در ابعاد مقطع یا نوع بارگذاری، نیروهای برشی قابل توجهی ایجاد می شود. اگر در این نواحی خاموت ها با فاصله استاندارد یا حتی کمتر از حد آیین نامه ای اجرا شوند، می توانند بهصورت مؤثر جلوی ترک های برشی قطری یا مورب را بگیرند. این امر باعث می شود که گسیختگی موضعی در ناحیه برش قبل از رسیدن به مقاومت تسلیم میلگردهای طولی رخ ندهد. - اعضایی با عملکرد لرزه ای یا نیاز به شکل پذیری بالا
در مناطق زلزله خیز، برخی اعضای سازه باید دارای رفتار شکل پذیر و جذب انرژی بالا باشند. در این نواحی، استفاده از خاموت بسته کامل با خم ۱۳۵ درجه و فاصله کم، از گسیختگی ناگهانی جلوگیری می کند و باعث می شود که سازه بهجای شکست، وارد ناحیه تسلیم کنترل شده شود. این موضوع در ستون های کناری، تیرهای همجوار دیوار برشی و طبقات پایین بسیار حائز اهمیت است. - مهار بهتر میلگردهای طولی در ستون های لاغر یا تحت فشار بالا
در ستون هایی با نسبت طول به قطر زیاد یا در سازه هایی که بار فشاری زیادی دارند، میلگردهای طولی مستعد کمانش جانبی هستند. افزایش خاموت با آرایش مناسب، این میلگردها را بهطور جانبی مقید کرده و باعث افزایش پایداری می شود. در نتیجه، ستون تحت فشار بالا، بدون تغییر شکل ناگهانی، باربری خود را حفظ می کند. - سازه هایی با بتن روان یا اسلامپ بالا
وقتی در پروژه از بتن های با اسلامپ بالا یا فوق روانکننده ها استفاده شود، میلگردها (مخصوصاً میلگردهای طولی) ممکن است در حین بتن ریزی جابه جا شوند. خاموت های متراکم تر و با آرایش منظم، باعث قفل شدن شبکه آرماتور می شوند و از بههم خوردن فاصله ها یا پوشش بتن جلوگیری می کنند. این کار، یکپارچگی و عملکرد نهایی عضو را در درازمدت بهبود می دهد. - محل هایی که در معرض بارهای موضعی یا ضربه ای هستند
برخی اعضای بتنی مانند تیرهای نگهدارنده جرثقیل، ستون های کنار رمپ ها، تیرهایی که بار وسایل نقلیه روی آنها منتقل می شود یا سازه های صنعتی، ممکن است تحت ضربه یا بار متمرکز قرار بگیرند. خاموت بیشتر با فاصله کم، باعث تقسیم تنش در حجم بزرگ تری از مقطع شده و احتمال خردشدگی یا له شدگی موضعی را کاهش می دهد. - اعضای تقویتی یا ترمیمی در سازه های آسیب دیده یا تغییر کاربری یافته
وقتی یک سازه قدیمی برای کاربری جدید بازسازی یا مقاوم سازی می شود، معمولاً ظرفیت برشی یا شکل پذیری آن باید افزایش یابد. در چنین مواردی، افزایش هدفمند خاموت در نواحی خاص مثل تقویت تیر، تقویت ستون یا مقاوم سازی اتصال تیر به ستون، یک راه عملی و مطمئن برای افزایش ایمنی عضو است. البته این کار حتماً باید با طراحی مجدد همراه باشد. - سازه هایی در معرض خطر کمانش موضعی یا ترک های عرضی
در تیرهایی با جان باریک یا ستون هایی با آرماتور طویل بدون مهار کافی، خاموت بیشتر کمک می کند که تغییر شکل موضعی مقطع کنترل شود. این کار علاوه بر مهار میلگرد، باعث کاهش عرض ترک های عرضی یا قطری می شود که در غیر این صورت ممکن بود منجر به شکست تدریجی سازه شود. - مناطق تحت بارگذاری معکوس یا رفت و برگشتی (بارهای چرخه ای)
در شرایطی مانند زلزله، سازه تحت بارگذاری متناوب فشاری و کششی قرار می گیرد. اگر خاموت گذاری مطابق ضوابط لرزه ای اجرا شود، توزیع ترک ها به صورت یکنواختتر اتفاق می افتد و از تمرکز تنش در یک ناحیه خاص جلوگیری می شود. نتیجهاش این است که سازه، بهجای فروپاشی ناگهانی، به صورت مرحله ای و قابل پیش بینی رفتار می کند. - جبران ضعف طراحی یا اجرای قبلی در اصلاحات موضعی
گاهی در حین اجرا یا در بازبینی های فنی، ضعف هایی مثل کم بودن قطر خاموت، خم ۹۰ درجه، یا فاصله زیاد خاموت ها مشاهده می شود. در چنین مواردی، با افزایش خاموت به صورت اصلاحی در ناحیه مشخص، می توان تا حدی عملکرد سازه را به سطح قابل قبول رساند. البته اجرای این اصلاحات باید با هماهنگی کامل طراح و ناظر انجام شود. - تیرها و ستون هایی با طول زیاد یا دهانه های نامتعارف
در اعضایی که طول آنها از حد نرمال بیشتر است، مثلاً تیرهای بلند در سالن های صنعتی یا ستون های پیوسته چند طبقه، افزایش خاموت باعث تقویت یکپارچگی طولی، حفظ شکل هندسی و جلوگیری از پیچش یا اعوجاج می شود. این مسئله مخصوصاً در سازه هایی با ارتفاع زیاد اهمیت بیشتری دارد.
افزایش خاموت اگر در این موقعیت ها به درستی طراحی و اجرا شود، نه تنها عملکرد سازه را بهبود می بخشد بلکه در زمان زلزله، خزش، بار دینامیکی یا حتی تغییرات کاربری نیز باعث دوام، انعطاف پذیری و ایمنی بیشتر سازه ای خواهد شد.
کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستونهای بتنی است که در صورت عدم پیشبینی مناسب، میتواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی میپردازیم:
بیشتر بخوانیدافزایش خاموت در چه شرایطی مشکل ساز است؟
در حالی که در برخی شرایط، افزایش خاموت به عملکرد بهتر و ایمنی بالاتر سازه منجر می شود، در برخی دیگر، این اقدام اگر بدون تحلیل فنی و هماهنگی با سایر اجزای سازهای انجام شود، می تواند مشکلات جدی ایجاد کند. در ادامه، مهم ترین مواردی که افزایش خاموت نه تنها مفید نیست، بلکه می تواند آسیب زا باشد، شرح داده ایم:
- کاهش کیفیت بتن ریزی و ایجاد کرموشدگی در بتن
وقتی خاموت ها با فاصله بسیار کم بسته شوند، فضای آزاد بین آرماتورها بهشدت کاهش می یابد. این مسئله باعث می شود که بتن به راحتی در تمام نقاط قالب نفوذ نکند، به ویژه در جان تیرها یا ستون های باریک. در نتیجه، نواحی بدون بتن کامل یا اصطلاحاً کرمو به وجود می آید که در برابر فشار یا زلزله عملکرد ضعیفی دارند. - افزایش وزن مرده و بار وارد بر فونداسیون
استفاده بیش از حد از خاموت ها باعث افزایش وزن فولاد مصرفی و در نتیجه بالا رفتن وزن مرده کل سازه می شود. این افزایش وزن مستقیماً به بنیاد سازه یا فونداسیون منتقل می شود و اگر فونداسیون برای این وزن طراحی نشده باشد، نشست، ترک خوردگی یا حتی ناپایداری پی دور از انتظار نخواهد بود. - افزایش هزینه های اجرایی بدون توجیه فنی
اجرای خاموت بیشتر به معنی مصرف بیشتر میلگرد، زمان بیشتر برای آرماتوربندی، نیاز به نیروی انسانی بیشتر و افزایش هزینه حمل و نصب است. اگر این افزایش، خروجی سازه ای مؤثری نداشته باشد، فقط باعث اتلاف منابع مالی پروژه می شود، بدون اینکه عملکرد سازه بهبود یابد. - افزایش ریسک خطاهای اجرایی و اختلال در نصب میلگردهای اصلی
خاموت گذاری متراکم، مخصوصاً در مقاطع کوچک یا پیچیده، باعث می شود که نصب میلگردهای طولی یا میلگردهای تقویتی با دقت کافی انجام نشود. ممکن است میلگردها به اجبار خم شوند، پوشش بتن کاهش پیدا کند یا در محل صحیح قرار نگیرند. در نتیجه، نقشه های سازه ای به درستی اجرا نمی شوند و کیفیت کلی عضو زیر سؤال می رود. - ناسازگاری با ضوابط آیین نامه ای و ایجاد اشکال در تأیید نقشه ها
آیین نامه ها مثل مبحث نهم مقررات ملی ساختمان یا ACI، برای حداقل و حداکثر فاصله خاموت ها، حداقل قطر مجاز و نوع خم خاموت محدودیت هایی تعیین کرده اند. اگر فاصله خاموت ها بیش از حد کم شود یا قطر خاموت کمتر از حد استاندارد باشد، ممکن است نقشه ها در بازبینی دستگاه نظارت رد شوند و نیاز به اصلاحات پرهزینه و زمان بر داشته باشند. - ایجاد گره های شلوغ و اختلال در بتن ریزی نواحی بحرانی
در محل هایی که چندین میلگرد با هم جمع می شوند، مثل محل تقاطع تیر با ستون یا محل وصله میلگردها، افزایش خاموت می تواند باعث شلوغی بیش از حد مقطع شود. در این شرایط، ویبراسیون بتن به درستی انجام نمی شود و احتمال ایجاد حفره های هوا یا اتصال سرد بالا می رود. این اتفاق مستقیماً باعث کاهش دوام و مقاومت عضو بتنی می شود. - افزایش دشواری در قالب بندی و آرماتوربندی
تراکم زیاد آرماتورها، باعث می شود که قالب بندی با دشواری بیشتر انجام شود و در برخی موارد، نیاز به استفاده از قالب های خاص یا روش های اجرایی پیچیده تری وجود داشته باشد. این امر هم هزینه ساخت را بالا می برد و هم احتمال تاخیر در برنامه زمان بندی پروژه را افزایش می دهد. - کاهش قابلیت ترمیم یا بازرسی در طول عمر سازه
سازه هایی با شبکه آرماتوری بسیار متراکم، در زمان ترمیم یا تقویت بعدی دچار مشکل می شوند. دسترسی به میلگردهای داخلی، برش دادن آرماتورها یا نصب پلیت های تقویتی، بسیار سخت تر خواهد بود و در برخی موارد امکان مقاوم سازی اقتصادی از بین می رود. - درگیری ناکامل بین خاموت و میلگردهای طولی در مقاطع شلوغ
اگر خاموت ها زیاد باشند ولی به درستی درگیر با میلگردهای طولی نباشند، عملاً تأثیرگذاری آن ها در مهار کمانش یا انتقال نیرو از بین می رود. یعنی نه تنها خاموت مؤثر واقع نمی شود، بلکه اعتماد طراح به عملکرد خاموت در محاسبات بی فایده خواهد بود. - ایجاد حس امنیت کاذب در سازه ای که اصولی طراحی نشده
گاهی دیده می شود که پیمانکار یا مجری بدون داشتن دانش مهندسی، با افزودن خاموت های زیاد، تصور می کند که سازه مقاوم تر شده است. این نگاه اشتباه، می تواند حس امنیت کاذب ایجاد کند، در حالی که شاید سازه در ابعاد دیگر مثل مهاربندی، وصله میلگرد، یا ضعف در دیافراگم سقف دچار اشکال جدی باشد.
در مجموع، افزایش خاموت فقط زمانی منطقی و ایمن است که در هماهنگی با طراحی کل سازه، مطابق آیین نامه ها و با در نظر گرفتن محدودیت های اجرایی باشد. هرگونه افراط یا تغییر سلیقه ای، ممکن است نه تنها بی فایده، بلکه مضر باشد و پایداری سازه را زیر سؤال ببرد.
مقایسه خاموت با تعداد بیشتر و خاموت با قطر بالاتر
گاهی این سوال پیش می آید که برای افزایش ایمنی، بهتر است خاموت را بیشتر کنیم یا قطر آن را افزایش دهیم؟ این جدول به تصمیم گیری شما کمک می کند:
| معیار مقایسه | خاموت با تعداد بیشتر (فاصله کمتر) | خاموت با قطر بالاتر (فاصله بیشتر) |
|---|---|---|
| کنترل نیروهای برشی | بسیار مؤثر، بهویژه در نواحی بحرانی | مؤثر، اما در نواحی بحرانی ممکن است کافی نباشد |
| افزایش شکل پذیری سازه | عملکرد عالی در جذب انرژی و رفتار نرم در زلزله | تأثیر محدودتر بر شکل پذیری |
| مهار کمانش میلگردهای طولی | کامل و پیوسته، به دلیل درگیری مکرر | کمتر، در صورتی که فاصله زیاد باشد |
| سهولت بتن ریزی | دشوارتر، بهویژه در مقاطع متراکم | آسانتر، فضای مناسب تری برای عبور بتن دارد |
| کیفیت ویبراسیون و تراکم بتن | در معرض ریسک کرموشدگی و حفره هوا | کیفیت بهتر، بهویژه در سازه های اجرایی بلند |
| هزینه میلگرد مصرفی | بالاتر، به دلیل مصرف بیشتر و زمان بیشتر برای آرماتوربندی | اقتصادی تر، چون میلگرد کمتر و زمان اجرای سریع تر دارد |
| پیچیدگی اجرا | بیشتر، نیاز به دقت بالاتر و احتمال خطای اجرایی | ساده تر و سریع تر قابل اجراست |
| مطابقت با آیین نامه های لرزه ای | مطلوب و توصیه شده برای مناطق با خطر بالا | تنها در نواحی غیربحرانی و با تایید طراح سازه مناسب است |
| کارایی در مقاطع بحرانی | انتخاب اصلی در ستون های بحرانی، پای ستون، اتصال تیر به ستون | بیشتر مناسب دهانه های میانی یا اعضای تحت بار کمتر |
| انعطاف در ترمیم و اصلاح آتی | دسترسی دشوارتر برای اصلاحات | فضای کاری بازتر در صورت نیاز به مقاوم سازی بعدی |
الزامات آیین نامه ها در مورد خاموت گذاری
خاموت گذاری در سازه های بتن آرمه، تنها یک عملیات اجرایی ساده نیست، بلکه بخشی جدایی ناپذیر از طراحی مقاوم و استاندارد سازه به شمار می رود. آیین نامه های معتبر داخلی و بین المللی مثل مبحث نهم مقررات ملی ساختمان ایران و ACI 318، ضوابط مشخصی را برای اجرای خاموت ها در تیر، ستون، ناحیه اتصال و سایر اعضای بحرانی تعیین کرده اند. این الزامات به گونه ای تنظیم شده اند که سازه بتواند در برابر نیروهای برشی، پیچشی، زلزله، نشست های موضعی، تغییر شکل های غیرمنتظره و کمانش میلگردها مقاومت کافی از خود نشان دهد. در ادامه، مهم ترین الزامات آیین نامه ای درباره خاموت گذاری را توضیح داده ایم:
- حداکثر فاصله مجاز بین خاموت ها در نواحی بحرانی
در ستون ها، تیرها و نواحی بحرانی مثل پای ستون ها یا محل اتصال تیر به ستون، فاصله بین خاموت ها باید محدود شود. طبق آیین نامه، این فاصله نباید از ۱۵ سانتی متر یا d/4 (یک چهارم ارتفاع خالص عضو بتنی) بیشتر باشد. دلیل این محدودیت، جلوگیری از گسترش ترک های برشی، مهار بهتر میلگردهای طولی و افزایش شکل پذیری عضو است. - حداقل قطر مجاز خاموت ها بر اساس نوع عضو
خاموت ها باید با قطری مناسب و مقاوم در برابر نیروهای عرضی طراحی شوند. برای تیرها، حداقل قطر خاموت ۸ میلی متر و برای ستون ها، حداقل ۱۰ میلی متر تعیین شده است. استفاده از خاموت های باریکتر، باعث می شود که در برابر بارهای برشی شدید یا نیروهای رفت و برگشتی زلزله، عملکرد مؤثر نداشته باشند. - استفاده از خم ۱۳۵ درجه در نواحی لرزه ای
آیین نامه ها تأکید می کنند که در سازه های مقاوم در برابر زلزله، حتماً باید از خم ۱۳۵ درجه در محل اتصال خاموت استفاده شود. این نوع خم، در برابر باز شدن خاموت در حین بارگذاری چرخه ای یا زلزله مقاوم تر است و درگیری مکانیکی بین خاموت و بتن اطراف را به شکل مؤثری حفظ می کند. - الزام استفاده از خاموت بسته کامل یا مارپیچ در ستون ها
در ستون ها به ویژه در ساختمان های لرزه ای، خاموت ها باید به صورت بسته کامل (حلقه بستهای که دو سر آن با خم مناسب مهار شده باشد) یا مارپیچ اجرا شوند. این نوع خاموت گذاری، محصورشدگی بتن هسته و کنترل بهتر کمانش میلگردهای طولی را فراهم می کند.
«ما در مقاله ای جداگانه، به خاموت مارپیچ پرداخته ایم، اگر مشتاق کسب اطلاعات بیشتر در این خصوص هستید، حتما مقاله خاموت مارپیچ چیست و چه ویژگی هایی دارد؟ را مطالعه کنید.» - افزایش تراکم خاموت در محل وصله ها و قطع میلگردها
در نواحی که میلگردها وصله شده اند یا به هر دلیلی قطع و دوباره شروع شده اند، آیین نامه الزام می کند که خاموت ها در محل وصله با فاصله کمتر اجرا شوند. این کار باعث حفظ یکپارچگی مکانیکی در محل حساس وصله و جلوگیری از تمرکز تنش یا ضعف پیوستگی می شود. - خاموت گذاری متراکم در نواحی بحرانی تیر و ستون
آیین نامه ها توصیه می کنند که در دو سر تیرها (تکیه گاه ها)، در پای ستون ها، یا در نواحی دچار تمرکز تنش مانند محل تغییر مقطع یا بار متمرکز، خاموت ها با فاصله کمتر از بخش های میانی اجرا شوند. این کار به تقویت مقاومت برشی و کاهش احتمال شکست موضعی کمک می کند. - خاموت گذاری پیوسته در اعضای خاص با بارگذاری غیریکنواخت
در تیرها یا ستون هایی که بارگذاری متغیر، خیز زیاد، یا زوایای غیرمعمول دارند (مثل تیرهای طره ای، ستون های شیب دار یا سازه های خاص)، ممکن است لازم باشد که خاموت گذاری به جای منطقه ای، به صورت پیوسته در کل طول عضو با فاصله یکنواخت اجرا شود. - الزام محصور کردن حداقل دو میلگرد طولی در هر حلقه خاموت
هر حلقه خاموت باید حداقل دو میلگرد طولی را درگیر کند. اگر این شرط رعایت نشود، رفتار برشی عضو تحت تأثیر قرار گرفته و ممکن است میلگردهای طولی در حین زلزله کمانش کنند یا اتصال سازه ای ناکارآمد شود. - تقویت خاموت گذاری در اطراف بازشوها یا داکت ها
اگر در مقطع بتنی بازشو یا حفره ای برای عبور تأسیسات قرار داشته باشد، خاموت ها باید در اطراف آن ناحیه با فاصله کمتر و تعداد بیشتر اجرا شوند تا مقاومت از دست رفته مقطع جبران شده و ناحیه دچار خردشدگی موضعی نشود. - پیوستگی، همپوشانی و جزئیات مناسب در محل تغییر آرایش خاموت ها
اگر در طول تیر یا ستون، فاصله خاموت ها تغییر کند یا آرایش آنها متفاوت شود (مثلاً از متراکم به معمولی)، باید این تغییر با همپوشانی مناسب، حفظ شکل خم استاندارد، و بدون قطع ناگهانی شبکه خاموت ها انجام شود تا انتقال نیروها بدون گسست یا نقطه ضعف ادامه یابد.
این الزامات تنها مجموعهای از قوانین نیستند، بلکه حاصل سال ها مطالعه، آزمایش های میدانی و شکست های سازه ای در زلزله های واقعی هستند. رعایت آن ها تضمین می کند که خاموت ها از نقش فرعی به نقشی اساسی در افزایش دوام، ایمنی، شکل پذیری و رفتار هوشمندانه سازه ها ارتقاء پیدا کنند.
در سازه های بتنی، تفاوت بین یک سازه ایمن و یک سازه پرریسک، اغلب در جزئیات اجرایی مشخص می شود؛ جزئیاتی که شاید در نگاه اول ساده به نظر برسند اما نقش آن ها در عملکرد سازه بتنی کاملا حیاتی است، یکی از مهم ترین این جزئیات، شکل خم خاموت است، در این مقاله به بررسی تاثیر شکل خم خاموت بر عملکرد سازه می پردازیم:
بیشتر بخوانیدجمع بندی
واقعیت این است که افزایش خاموت همیشه مساوی با ایمنی بیشتر نیست. اگر بر اساس طراحی مهندسی و در چهارچوب آیین نامه ها انجام شود، می تواند در نواحی خاص، مقاومت برشی و شکل پذیری سازه را بالا ببرد. اما اگر صرفاً با نیت احتیاط یا بر اساس تجربه غیرعلمی انجام شود، ممکن است نتیجه اش کاهش کیفیت بتن، افزایش هزینه یا رد شدن در بازبینی ها باشد.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
-
1. آیا می توان بدون محاسبه، فاصله خاموت ها را کم کرد؟
خیر، کاهش فاصله خاموت بدون محاسبه می تواند باعث تراکم زیاد میلگردها و کاهش کیفیت بتن ریزی شود. تمام تغییرات باید بر اساس طراحی سازه باشد. -
2. در سازه های لرزه ای، خاموت بیشتر اولویت دارد یا ضخامت آن؟
معمولاً در سازه های لرزه ای، تعداد بیشتر و فاصله کمتر خاموت با قطر مناسب، تأثیر بهتری در شکل پذیری دارد. -
3. آیا افزایش خاموت می تواند ترک های بتن را کامل حذف کند؟
نه، خاموت گذاری مناسب باعث کنترل و محدودسازی ترک ها می شود، اما ترک ها بخشی از رفتار طبیعی بتن هستند و به طور کامل حذف نمی شوند. -
4. آیا در تمام تیرها نیاز به افزایش خاموت وجود دارد؟
خیر، فقط در نواحی بحرانی یا تیرهای با بارگذاری خاص نیاز به خاموت گذاری بیشتر است. در تیرهای معمولی، خاموت های طراحی شده کافیاند. -
5. چگونه می توان از خاموت گذاری اصولی در پروژه مطمئن شد؟
با مطالعه نقشه های اجرایی، بررسی تطابق با آیین نامه ها، و استفاده از تیمهای اجرایی مجرب می توان از خاموت گذاری صحیح اطمینان یافت.
