ابعاد تسمه آهنی + راهنمای انتخاب سایز و ابعاد مناسب

در صنعت ساختمان و ساخت و ساز، انتخاب مقطع فولادی مناسب یکی از مهم ترین تصمیم هاست که بر کیفیت، دوام و هزینه پروژه تأثیر مستقیم دارد. تسمه آهنی به عنوان یکی از پرکاربردترین محصولات فولادی، در ساخت درب و پنجره‌ها، سازه‌های فلزی، قطعات صنعتی و حتی تجهیزات تزئینی مورد استفاده قرار می‌گیرد. آشنایی با ابعاد تسمه آهنی به شما کمک می‌کند تا بسته به نوع پروژه، ضخامت و عرض مناسب را انتخاب کرده و از مشکلاتی مثل تابیدگی یا ضعف سازه‌ای جلوگیری کنید.

«اگر قصد خرید تسمه آهنی دارید، اولین قدم آگاهی از قیمت روز تسمه آهنی است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تسمه آهنی بزنید.»

در این مقاله، به بررسی دقیق ابعاد تسمه آهنی، استاندارد های تولید، عوامل مؤثر در انتخاب سایز مناسب و کاربرد های مختلف آن می پردازیم، پس در ادامه با اهن اینجا همراه باشید.

منظور از ابعاد تسمه آهنی چیست؟

وقتی صحبت از ابعاد تسمه آهنی می شود، منظور مجموعه ویژگی های فیزیکی این مقطع فولادی است که شامل عرض، ضخامت و طول تسمه است. این سه عامل، مشخص می کنند که تسمه چه میزان استحکام دارد، در چه نوع پروژه ای کاربرد دارد و وزن نهایی آن چقدر است. ابعاد تسمه نه تنها ظاهر و اندازه آن را تعیین می کنند بلکه به صورت مستقیم بر قیمت، کارایی، وزن، ایمنی و دوام سازه تاثیر می گذارند.

در فرآیند تولید، تسمه های آهنی از برش ورق های فولادی به وسیله دستگاه های صنعتی مخصوص ساخته می شوند. کارخانه های تولیدی برای برش این ورق ها از دستگاه رول برش فولاد یا گیوتین صنعتی استفاده می کنند تا تسمه هایی با عرض و ضخامت دقیق تولید شود. در این مرحله کنترل ابعاد اهمیت زیادی دارد زیرا اگر تسمه حتی چند دهم میلی متر از اندازه استاندارد خارج شود، در زمان استفاده در پروژه مشکلاتی مانند عدم هم پوشانی در محل اتصال، تغییر در وزن کل سازه و کاهش استحکام اتصالات جوشی ایجاد خواهد شد.

عرض تسمه آهنی یکی از مهم ترین پارامترها در تعیین نوع کاربرد است. تسمه های باریک با عرض ۲۰ تا ۳۰ میلی متر معمولاً در ساخت فریم درب و پنجره، قطعات تزئینی، تابلوهای فلزی و اتصالات سبک به کار می روند. در مقابل، تسمه هایی با عرض ۵۰ تا ۱۰۰ میلی متر برای پروژه های سنگین مثل ساخت سازه های فلزی، ماشین آلات صنعتی، پل ها و شاسی کامیون استفاده می شوند. هرچه عرض بیشتر باشد، سطح تماس و تحمل نیرو نیز بیشتر می شود و تسمه می تواند فشار و وزن بالاتری را تحمل کند.

ضخامت تسمه آهنی نیز تأثیر مستقیم بر مقاومت مکانیکی دارد. تسمه های نازک با ضخامت ۳ تا ۵ میلی متر برای سازه های سبک مناسب هستند چون انعطاف پذیری بیشتری دارند و وزن کلی سازه را کاهش می دهند. اما در سازه های سنگین مانند سوله ها یا قطعاتی که تحت بار زیاد قرار می گیرند، از تسمه هایی با ضخامت ۸ تا ۱۰ میلی متر استفاده می شود تا در برابر خمش یا شکست مقاومت کافی داشته باشند. ضخامت تسمه همچنین روی فرآیند جوشکاری و سوراخ کاری هم تاثیر دارد؛ تسمه های ضخیم تر به جریان جوش بیشتری نیاز دارند و دمای بالاتر را بهتر تحمل می کنند.

طول تسمه آهنی معمولاً به صورت شاخه های ۶ متری تولید و عرضه می شود. این اندازه استاندارد، حمل و نقل را آسان تر می کند و برای پروژه های ساختمانی، نصب در محل و انبارداری بسیار به صرفه است. با این حال، در سفارش های خاص، مشتری می تواند تسمه را در طول دلخواه (مثلاً ۴ متر، ۸ متر یا حتی بیشتر) سفارش دهد تا در زمان نصب نیاز به برش اضافه نداشته باشد.

درک ابعاد تسمه فقط برای خریداران اهمیت ندارد بلکه برای مهندسان طراح، ناظران پروژه و مجریان کارگاهی نیز حیاتی است. انتخاب ابعاد اشتباه ممکن است باعث شود تسمه در هنگام نصب خم شود، در اثر فشار دچار تابیدگی گردد یا حتی در برابر نیروهای جانبی ترک بردارد. در مقابل، انتخاب دقیق ابعاد مناسب می تواند ضمن افزایش استحکام، باعث صرفه جویی در هزینه و کاهش وزن کلی سازه شود.

ابعاد تسمه همچنین روی محاسبات وزن نهایی پروژه تاثیر مستقیم دارد. چون وزن هر شاخه تسمه از حاصل ضرب عرض در ضخامت و طول به دست می آید، کوچک ترین تغییر در یکی از این سه پارامتر باعث تغییر در وزن و در نتیجه در قیمت نهایی می شود. بنابراین، دانستن ابعاد دقیق قبل از خرید باعث می شود بتوانید وزن، هزینه و مقاومت مکانیکی پروژه را به شکل مهندسی شده و منطقی مدیریت کنید.

در بسیاری از پروژه های صنعتی بزرگ، مهندسان پیش از انتخاب ابعاد تسمه، شرایط محیطی محل استفاده را نیز در نظر می گیرند. مثلاً در مناطق مرطوب و شرجی، تسمه هایی با ضخامت بیشتر یا با پوشش گالوانیزه انتخاب می شوند تا در برابر زنگ زدگی مقاومت کنند. در مقابل، در مناطق خشک، می توان از تسمه های نازک تر با پوشش معمولی استفاده کرد تا وزن سازه کمتر شود.

در نهایت باید گفت که ابعاد تسمه آهنی فقط یک عدد ساده روی جدول مشخصات نیست. این ابعاد در واقع نشان دهنده ویژگی فنی، سطح مقاومت، میزان بار قابل تحمل و حتی طول عمر تسمه در پروژه هستند. انتخاب درست ابعاد باعث می شود سازه ای مقاوم تر، سبک تر، مقرون به صرفه تر و ایمن تر ساخته شود. بنابراین، بررسی دقیق ابعاد تسمه در مرحله طراحی و خرید یکی از مهم ترین اقدامات فنی برای اجرای پروژه های فلزی است.

تسمه آهنی چیست و چه ویژگی هایی دارد؟

در دنیای ساخت و ساز و صنایع فلزی، تسمه آهنی یکی از پرکاربردترین و در عین حال ساده‌ترین مقاطع فولادی است. شاید در نگاه اول فقط یک نوار تخت از فلز به نظر برسد، اما همین مقطع ساده نقش مهمی در استحکام سازه‌ها، ساخت قطعات صنعتی و حتی آثار هنری فلزی دارد، در این مقاله به تسمه آهنی، ویژگی ها و کاربرد های آن در صنعت می پردازیم:

بیشتر بخوانید

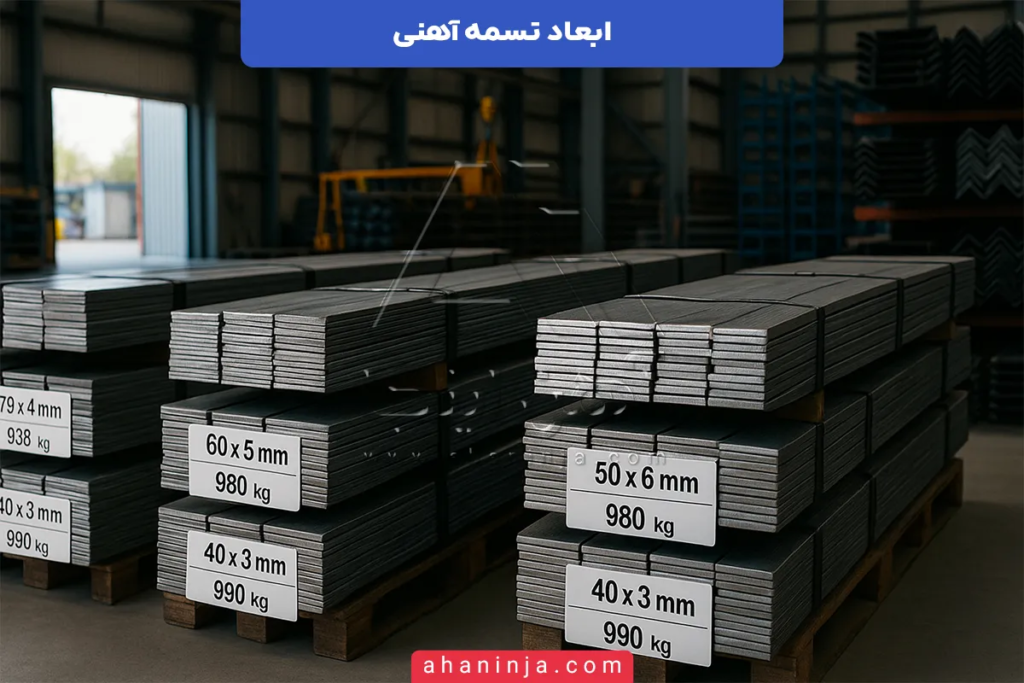

ابعاد استاندارد تسمه آهنی

ابعاد استاندارد در تولید تسمه آهنی یکی از معیارهای اصلی برای تضمین کیفیت، هماهنگی در نصب و اطمینان از عملکرد صحیح سازه است. کارخانه های معتبر داخلی مانند ذوب آهن اصفهان و نورد یزد تسمه ها را طبق استانداردهای ملی و بین المللی مثل ISIRI 3694 و DIN 1017 تولید می کنند تا هم دقت ابعادی و هم مقاومت مکانیکی مطلوبی داشته باشند. آگاهی از این ابعاد کمک می کند تا مهندسان و مجریان پروژه بتوانند تسمه مناسب را با توجه به نیاز فنی و اقتصادی انتخاب کنند. در ادامه، مهم ترین ابعاد استاندارد تسمه آهنی را همراه با توضیحات فنی بررسی می کنیم:

• عرض تسمه آهنی
  عرض تسمه، مشخص کننده میزان سطح تماس و قدرت تحمل نیرو در برابر فشار است. تسمه های آهنی معمولاً در بازه ۲۰ تا ۱۰۰ میلی متر تولید می شوند و هر بازه از این عرض ها برای کاربری خاصی در نظر گرفته می شود. تسمه های باریک تر (۲۰ تا ۳۰ میلی متر) بیشتر در ساخت فریم، درب های فلزی سبک و سازه های تزئینی استفاده می شوند. تسمه های متوسط (۴۰ تا ۶۰ میلی متر) کاربرد فراوانی در پروژه های ساختمانی و صنعتی دارند و تسمه های پهن تر (۷۰ تا ۱۰۰ میلی متر) برای پروژه های سنگین، سازه های فلزی و تجهیزات صنعتی بزرگ مورد استفاده قرار می گیرند. افزایش عرض تسمه باعث افزایش ظرفیت تحمل نیرو و مقاومت خمشی آن می شود، اما در عین حال وزن و قیمت نهایی آن نیز بالا می رود.
• ضخامت تسمه آهنی
  ضخامت تسمه، عامل تعیین کننده در میزان استحکام مکانیکی و دوام در برابر نیروهای فشاری و کششی است. تسمه ها عموماً در ضخامت ۳ تا ۱۰ میلی متر ساخته می شوند. تسمه های با ضخامت پایین (۳ تا ۴ میلی متر) مناسب پروژه های سبک و تزئینی هستند، چون انعطاف پذیری بالایی دارند. اما تسمه های ضخیم تر (۶ تا ۱۰ میلی متر) برای پروژه های سنگین، اسکلت های فلزی و شاسی ماشین آلات صنعتی استفاده می شوند. انتخاب ضخامت مناسب باید متناسب با میزان بارگذاری، نوع اتصال و شرایط محیطی انجام شود. به عنوان مثال، در مناطق مرطوب یا پروژه هایی با فشار بالا، تسمه های ضخیم تر عمر طولانی تری دارند.
• طول تسمه آهنی
  طول تسمه ها معمولاً به صورت شاخه های ۶ متری استاندارد عرضه می شود. این طول، علاوه بر سهولت در حمل و انبارداری، باعث می شود برش و نصب تسمه در محل پروژه به شکل دقیق و اقتصادی انجام گیرد. البته در سفارش های خاص صنعتی یا پروژه های بزرگ، امکان تولید تسمه با طول های سفارشی مانند ۴ یا ۸ متر نیز وجود دارد. حفظ یکنواختی طول تسمه در کارخانه اهمیت زیادی دارد، زیرا اختلاف در طول شاخه ها باعث اختلال در چیدمان و افزایش ضایعات فلز می شود.
• تلرانس ابعادی (انحراف مجاز اندازه ها)
  در تولید تسمه آهنی، ممکن است تفاوت جزئی بین اندازه واقعی و اندازه اسمی وجود داشته باشد که به آن تلرانس ابعادی می گویند. طبق استاندارد ISIRI 3694 این تلرانس معمولاً بین ±۰.۵ تا ±۱ میلی متر است. این میزان اختلاف برای جلوگیری از اتلاف مواد و افزایش دقت در برش ها کنترل می شود. در کارخانه های پیشرفته، این تلرانس با استفاده از تجهیزات دیجیتال اندازه گیری و در حد کمینه نگه داشته می شود.
• استانداردهای تولید تسمه آهنی
  تولید تسمه در ایران و سایر کشورها طبق استانداردهای معتبر انجام می شود تا کیفیت و دقت ابعادی تضمین شود. مهم ترین استانداردها عبارت اند از:
  ISIRI 3694 ایران: برای کنترل ابعاد، تلرانس و ترکیب شیمیایی فولاد.
  DIN 1017 آلمان: برای تسمه های نورد گرم با تلرانس دقیق.
  ASTM A36 آمریکا: برای تعیین ویژگی های مکانیکی و شیمیایی فولاد ساختمانی.
  رعایت این استانداردها باعث می شود تسمه های تولیدی در پروژه های بین المللی نیز قابل استفاده باشند و در تمامی مراحل طراحی تا اجرا، کیفیت و ایمنی سازه حفظ شود.

عوامل مؤثر بر انتخاب ابعاد تسمه آهنی

انتخاب درست ابعاد تسمه آهنی در هر پروژه، یکی از تصمیمات فنی و اقتصادی بسیار مهم است که بر کیفیت، دوام و هزینه نهایی تأثیر مستقیم دارد. تسمه آهنی در ظاهر، مقطعی ساده به نظر می رسد، اما انتخاب اشتباه در عرض، ضخامت یا نوع تولید آن می تواند باعث مشکلاتی مانند خمش، شکست، یا کاهش عمر سازه شود. به همین دلیل لازم است پیش از خرید، همه عوامل مؤثر در انتخاب ابعاد را با دقت بررسی کنیم. در ادامه، مهم ترین عوامل تعیین کننده ابعاد تسمه آهنی را به صورت دقیق و مهندسی توضیح می دهیم:

1. نوع کاربرد در پروژه
   اولین و مهم ترین عامل در انتخاب ابعاد تسمه آهنی، نوع استفاده از آن در پروژه است. تسمه هایی که برای کارهای سبک و تزئینی استفاده می شوند (مثل نرده ها، درب های فلزی یا تابلوهای فلزی)، به ابعاد کوچک تر و ضخامت کمتر نیاز دارند. اما تسمه هایی که در سازه های صنعتی یا عمرانی سنگین به کار می روند (مثل اسکلت فلزی، پایه های نگهدارنده یا ماشین آلات)، باید دارای عرض و ضخامت بیشتر باشند تا در برابر فشار، ضربه و خمش مقاومت کافی داشته باشند. به عنوان مثال، تسمه با عرض ۵ سانتی متر و ضخامت ۵ میلی متر ممکن است برای یک چارچوب معمولی مناسب باشد، اما در اسکلت سوله نیاز به تسمه با عرض ۸ سانتی متر و ضخامت ۸ میلی متر وجود دارد.
2. میزان بار و فشار وارد بر تسمه
   تسمه آهنی معمولاً در محل هایی از سازه استفاده می شود که نیروهای فشاری یا کششی متمرکز روی آن وارد می شود. بنابراین انتخاب ابعاد باید بر اساس میزان باری که تسمه باید تحمل کند انجام شود. هرچه بار یا فشار وارده بیشتر باشد، لازم است ضخامت و عرض تسمه نیز افزایش یابد تا از خمیدگی یا شکست جلوگیری شود. در پروژه هایی مانند جرثقیل ها یا سوله های صنعتی، تسمه ها تحت بارهای سنگین و مداوم هستند، پس استفاده از تسمه های ضخیم تر ضروری است. در مقابل، در پروژه های تزئینی یا سبک، استفاده از تسمه های نازک تر می تواند هم از نظر هزینه و هم از نظر وزن به صرفه تر باشد.
3. روش تولید تسمه (نورد گرم یا نورد سرد)
   روش تولید نیز نقش مهمی در انتخاب ابعاد دارد. تسمه های نورد گرم به دلیل استحکام بالاتر، برای پروژه های صنعتی و سنگین مناسب ترند و در ابعاد بزرگ تر تولید می شوند. در مقابل، تسمه های نورد سرد دقت ابعادی بالاتر و سطحی صاف تر دارند و بیشتر برای کارهای دقیق یا تزئینی مورد استفاده قرار می گیرند. به عنوان نمونه، اگر پروژه ای نیاز به ظاهری تمیز و دقیق دارد (مانند ساخت قطعات دکوراتیو یا تجهیزات فلزی خاص)، تسمه نورد سرد با ابعاد دقیق تر انتخاب بهتری خواهد بود.
4. جنس فولاد و کیفیت مواد اولیه
   نوع فولاد و کیفیت مواد اولیه استفاده شده در ساخت تسمه، بر انتخاب ابعاد مناسب تأثیر دارد. تسمه هایی که از فولادهای کم کربن ساخته می شوند، نرم تر و شکل پذیرترند و می توانند در ضخامت کمتر استفاده شوند، در حالی که تسمه های ساخته شده از فولادهای پرکربن یا آلیاژی سخت تر و مقاوم ترند و معمولاً در ضخامت های بالاتر تولید می شوند. علاوه بر این، کارخانه های معتبر مانند ذوب آهن اصفهان و فولاد مبارکه از فولاد با ترکیب شیمیایی استاندارد استفاده می کنند که باعث افزایش دقت ابعادی و استحکام نهایی تسمه می شود.
5. شرایط محیطی محل پروژه
   محیطی که تسمه در آن نصب می شود، نقش مهمی در تعیین ابعاد و نوع آن دارد. در مناطق مرطوب یا صنعتی که امکان زنگ زدگی یا خوردگی بالاست، معمولاً از تسمه های ضخیم تر یا با پوشش گالوانیزه استفاده می شود تا طول عمر بیشتری داشته باشند. در مقابل، در مناطق خشک و با شرایط آب و هوایی پایدار، می توان از تسمه های نازک تر استفاده کرد بدون اینکه استحکام سازه تحت تأثیر قرار گیرد.
6. نوع اتصال و فرآیند نصب تسمه
   در پروژه هایی که تسمه ها با جوشکاری، پیچ و مهره یا پرچ به سازه متصل می شوند، انتخاب ابعاد باید بر اساس نوع اتصال نیز انجام شود. تسمه های ضخیم تر، امکان جوشکاری عمیق تر و اتصال قوی تری را فراهم می کنند، در حالی که تسمه های نازک تر در برابر حرارت جوشکاری ممکن است دچار تابیدگی یا تغییر شکل شوند. همچنین در تسمه هایی که نیاز به سوراخ کاری یا خمکاری دارند، ضخامت نباید بیش از حد زیاد باشد تا اجرای فرآیندها آسان تر انجام شود.
7. وزن و ملاحظات اقتصادی
   وزن تسمه رابطه مستقیم با عرض و ضخامت آن دارد. افزایش هر میلی متر در ضخامت یا عرض باعث افزایش وزن و در نتیجه افزایش هزینه خرید و حمل و نقل می شود. بنابراین لازم است ابعاد تسمه با توجه به بودجه پروژه و هدف نهایی طراحی انتخاب شود. در بسیاری از پروژه ها، مهندسان تلاش می کنند تعادل بین استحکام و وزن را حفظ کنند تا ضمن داشتن مقاومت کافی، هزینه های اجرایی افزایش پیدا نکند.
8. استانداردهای فنی و الزامات طراحی
   در پروژه های بزرگ صنعتی و ساختمانی، ابعاد تسمه بر اساس استانداردهای مهندسی و نقشه های طراحی مشخص می شود. رعایت این استانداردها ضروری است تا سازه بتواند بارهای طراحی شده را به درستی تحمل کند. استفاده از تسمه هایی که ابعاد آن ها مطابق استانداردهای ISIRI 3694 یا DIN 1017 نیست، می تواند باعث بروز خطاهای فنی یا کاهش ایمنی در سازه شود.
9. دقت در تولید و تلرانس ابعادی
   در پروژه هایی که دقت بالا اهمیت دارد، مثلاً در ساخت قطعات مکانیکی یا ماشین آلات صنعتی، تلرانس ابعادی باید بسیار کم باشد. تسمه های نورد سرد معمولاً با دقت بالا و سطح صاف تر تولید می شوند و برای این نوع کارها مناسب ترند. اما در پروژه های عمومی ساختمانی، تسمه های نورد گرم با تلرانس بیشتر نیز عملکرد خوبی دارند.
10. پوشش سطح و نوع پرداخت نهایی
    در برخی پروژه ها، تسمه آهنی پس از تولید نیاز به رنگ آمیزی یا آبکاری دارد. اگر قرار است تسمه گالوانیزه یا رنگ الکترواستاتیک شود، ضخامت باید متناسب با فرآیند پوشش انتخاب شود تا لایه محافظ سطحی روی آن به درستی اعمال گردد و استحکام ظاهری آن کاهش پیدا نکند.

به طور کلی، انتخاب ابعاد تسمه آهنی تصمیمی چند بعدی است که باید بر اساس شرایط فنی، اقتصادی و محیطی گرفته شود. مهندسان و مجریان حرفه ای قبل از خرید، با بررسی این عوامل و مشورت با کارشناسان فنی، ابعادی را انتخاب می کنند که ضمن تحمل بار مناسب، دوام بالا، هزینه به صرفه و سهولت در نصب را برای پروژه فراهم کند.

نحوه اندازه گیری تسمه آهنی

اندازه گیری تسمه آهنی یکی از مراحل حیاتی در فرآیند کنترل کیفیت و انتخاب مقطع مناسب برای پروژه های فلزی و صنعتی است. در ظاهر، این مقطع ساده به نظر می رسد، اما در عمل، دقت در اندازه گیری ابعاد آن تأثیر زیادی بر ایمنی، دقت مونتاژ، و هزینه نهایی پروژه دارد. اندازه گیری تسمه باید طبق استانداردهای فنی انجام شود تا ابعاد واقعی با مشخصات کارخانه مطابقت داشته باشد و خطای انسانی یا انحراف ابعادی به حداقل برسد. در ادامه، روش کامل و مرحله به مرحله اندازه گیری تسمه آهنی را توضیح می دهیم:

• شناسایی پارامترهای اصلی اندازه گیری
  هر تسمه آهنی سه پارامتر اصلی دارد که باید دقیقاً اندازه گیری شوند:
  – عرض تسمه: فاصله بین دو لبه کناری تسمه در راستای افقی.
  – ضخامت تسمه: میزان ارتفاع یا ضخامت فلز در راستای عمودی.
  – طول تسمه: فاصله دو انتهای شاخه تسمه در امتداد طولی.
  هر سه پارامتر باید در چند نقطه مختلف اندازه گیری شوند تا از یکنواختی ابعاد و نبود تابیدگی اطمینان حاصل شود.
• ابزارهای مورد نیاز برای اندازه گیری دقیق
  برای اندازه گیری تسمه آهنی، استفاده از ابزارهای دقیق و استاندارد ضروری است. رایج ترین ابزارها عبارت اند از:
  – کولیس دیجیتال یا ورنیه: برای اندازه گیری عرض و ضخامت با دقت صدم میلی متر.
  – متر فلزی یا لیزری: برای اندازه گیری طول تسمه در شاخه های بلند (معمولاً ۶ متری).
  – تراز صنعتی یا خط کش فولادی بلند: برای کنترل تابیدگی یا انحنا در طول تسمه.
  – گیج ضخامت (Thickness Gauge): برای کنترل یکنواختی ضخامت در نقاط مختلف.
  تمام ابزارها باید قبل از استفاده، کالیبره شده باشند تا خطای اندازه گیری به حداقل برسد.

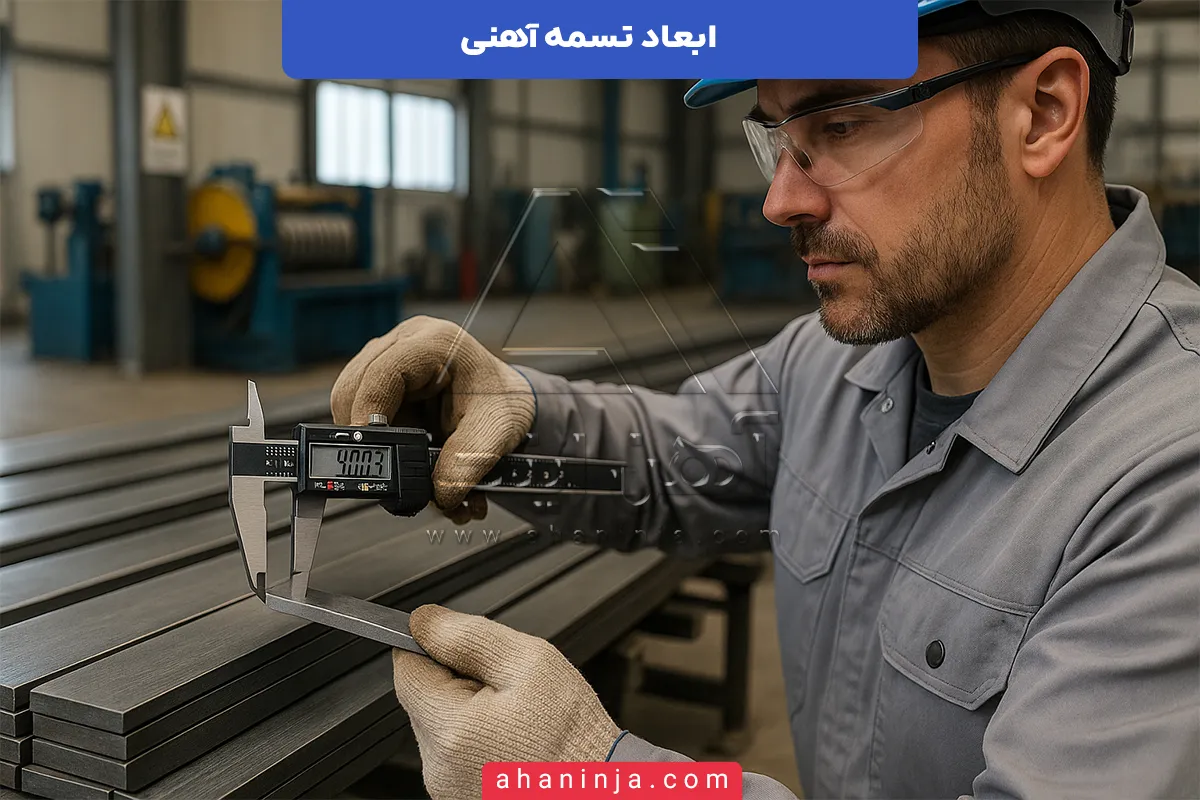

• روش اندازه گیری عرض تسمه
  برای اندازه گیری عرض تسمه، کولیس یا خط کش فولادی را در بخش های مختلف تسمه قرار داده و فاصله بین دو لبه را اندازه بگیرید. اندازه گیری باید در سه نقطه مختلف (ابتدای تسمه، وسط و انتها) انجام شود تا اگر تسمه دچار تاب یا نوسان در عرض باشد، مشخص شود. در تسمه های صنعتی، تلرانس مجاز برای عرض معمولاً حدود ±۰.۵ تا ±۱ میلی متر است. اگر اختلاف از این مقدار بیشتر باشد، ممکن است تسمه در مرحله برش یا نورد دچار خطا شده باشد.
• روش اندازه گیری ضخامت تسمه
  برای اندازه گیری ضخامت، از کولیس دیجیتال یا گیج ضخامت استفاده می شود. کولیس باید در چند نقطه مختلف روی سطح تسمه قرار گیرد تا ضخامت واقعی و یکنواختی سطح مشخص شود. ضخامت تسمه های صنعتی بین ۳ تا ۱۰ میلی متر متغیر است و هرچه ضخامت بیشتر باشد، باید دقت بیشتری در کنترل یکنواختی آن به خرج داد، چون کوچک ترین ناهماهنگی باعث مشکلات در جوشکاری و مونتاژ خواهد شد. در پروژه های حساس صنعتی، ضخامت تسمه باید مطابق با استاندارد ISIRI 3694 بررسی شود.
• روش اندازه گیری طول تسمه
  تسمه ها معمولاً در شاخه های ۶ متری استاندارد تولید می شوند. برای اندازه گیری طول، از متر فلزی دقیق یا متر لیزری استفاده می شود. متر باید روی سطح صاف تسمه قرار گیرد و از تابیدگی یا انحراف در مسیر اندازه گیری جلوگیری شود. اگر تسمه دارای برش های سفارشی باشد (مثلاً ۴ یا ۸ متر)، اندازه گیری دقیق طول هر شاخه ضروری است تا از انطباق با نقشه های پروژه اطمینان حاصل شود.
• کنترل تابیدگی و یکنواختی ابعاد
  پس از اندازه گیری عرض، ضخامت و طول، باید میزان تاب یا خمیدگی تسمه نیز بررسی شود. برای این کار از تراز صنعتی یا خط کش بلند استفاده می شود. اگر فاصله تسمه از سطح صاف بیش از چند میلی متر باشد، به معنای تابیدگی است و تسمه باید قبل از استفاده اصلاح یا جایگزین شود. تابیدگی معمولاً به دلیل نورد غیراستاندارد یا سرد شدن نامنظم در فرآیند تولید ایجاد می شود.
• ثبت نتایج و مقایسه با استاندارد
  در کارخانه ها یا کارگاه های حرفه ای، اندازه های به دست آمده در فرم کنترل کیفیت ثبت می شود و با ابعاد اسمی مقایسه می گردد. اگر اختلاف ابعادی در محدوده تلرانس استاندارد باشد، تسمه قابل استفاده است؛ اما اگر خارج از محدوده باشد، به عنوان قطعه معیوب یا غیر استاندارد شناخته می شود. این مرحله برای اطمینان از کیفیت محصول و جلوگیری از بروز خطا در مرحله اجرا بسیار حیاتی است.
• بررسی ظاهری و کنترل سطح تسمه
  در کنار اندازه گیری ابعاد، بررسی ظاهری تسمه نیز بخش مهمی از کنترل کیفیت است. سطح تسمه باید صاف، بدون زنگ زدگی، ترک، حفره یا پوسته پوسته شدن باشد. وجود هر گونه نقص سطحی می تواند در مراحل بعدی جوشکاری یا رنگ آمیزی مشکل ایجاد کند. تسمه هایی که دارای لبه های تیز یا براده های فلزی هستند باید قبل از استفاده ساب زده شوند تا از خطر بریدگی یا آسیب به کارگران جلوگیری شود.
• تأیید نهایی و آماده سازی برای استفاده
  پس از پایان مراحل اندازه گیری و کنترل کیفیت، تسمه هایی که ابعاد دقیق و سطح سالم دارند، تأیید و برای ارسال به محل پروژه آماده می شوند. در پروژه های بزرگ، هر دسته از تسمه ها با کد مشخصات فنی شامل عرض، ضخامت، طول، نوع نورد و شماره تولید برچسب گذاری می شوند تا در مرحله نصب، انتخاب دقیق و بدون اشتباه انجام گیرد.

در نهایت، نحوه اندازه گیری تسمه آهنی نه تنها یک فرآیند فنی ساده نیست بلکه بخشی از فرآیند تضمین کیفیت و کنترل ابعادی پروژه های فولادی محسوب می شود. دقت در این مرحله باعث کاهش ضایعات، بهبود عملکرد سازه، و افزایش ایمنی نهایی پروژه خواهد شد.

کاربرد ابعاد مختلف تسمه آهنی

ابعاد مختلف تسمه آهنی باعث می شود این مقطع فولادی در گستره وسیعی از پروژه های صنعتی، ساختمانی، عمرانی و حتی تزئینی کاربرد داشته باشد. هر تغییر در عرض یا ضخامت تسمه، ویژگی های مکانیکی و نوع استفاده از آن را تغییر می دهد. در واقع، تفاوت در ابعاد تعیین می کند که تسمه برای تحمل فشار، انتقال نیرو، یا نقش تزئینی مناسب است یا خیر. در ادامه، انواع ابعاد تسمه آهنی و کاربرد هر کدام را به صورت کامل بررسی می کنیم:

• تسمه های باریک (عرض ۲۰ تا ۳۰ میلی متر)
  تسمه های باریک معمولاً در ضخامت های ۳ تا ۴ میلی متر تولید می شوند و به دلیل وزن سبک، انعطاف پذیری بالا و سهولت در برش و جوشکاری، برای پروژه های سبک مناسب هستند.
  این تسمه ها در ساخت فریم درب و پنجره فلزی، حفاظ ها، نرده های تزئینی، قاب تابلوها و اتصالات ظریف فلزی به کار می روند.
  در صنایع فلزکاری سبک نیز برای ساخت پایه تجهیزات کوچک، درب های خانگی و وسایل دکوراتیو از این تسمه ها استفاده می شود. علاوه بر این، در کارگاه های تولیدی و هنری، تسمه های باریک به دلیل شکل پذیری آسان، گزینه ای محبوب محسوب می شوند.
• تسمه های متوسط (عرض ۴۰ تا ۶۰ میلی متر)
  تسمه های متوسط، پرکاربردترین نوع تسمه در بازار آهن هستند. این تسمه ها معمولاً ضخامت ۴ تا ۶ میلی متر دارند و ترکیب ایده آلی از استحکام و وزن متعادل را ارائه می دهند.
  از تسمه های متوسط در ساخت سازه های فلزی ساختمان، درب های سنگین، سوله ها، تجهیزات کارگاهی، قفسه های صنعتی و اسکلت ماشین آلات سبک استفاده می شود.
  این تسمه ها همچنین در صنعت حمل و نقل و ساخت شاسی تریلرها یا وانت ها نیز کاربرد دارند، زیرا در عین مقاومت بالا، انعطاف لازم برای نصب و جوشکاری را دارند. در پروژه های عمرانی، از تسمه های متوسط به عنوان تسمه مهار یا بست فلزی نیز استفاده می شود تا اتصالات میان قطعات فولادی را تقویت کنند.
• تسمه های پهن (عرض ۷۰ تا ۱۰۰ میلی متر و بیشتر)
  تسمه های پهن معمولاً در ضخامت های ۸ تا ۱۰ میلی متر یا حتی بالاتر تولید می شوند و برای کاربری های سنگین در پروژه های صنعتی بزرگ به کار می روند.
  از این تسمه ها در ساخت پل های فلزی، شاسی ماشین آلات سنگین، ستون ها، تیرهای باربر، سازه های صنعتی، جرثقیل ها و پایه های مقاوم استفاده می شود.
  تسمه های پهن به دلیل سطح تماس زیاد، قدرت تحمل بار بسیار بالایی دارند و در برابر نیروهای خمشی و فشاری مقاومت زیادی از خود نشان می دهند. در پروژه های زیرساختی مانند پل های فولادی یا خطوط انتقال نیرو نیز از تسمه های پهن به عنوان پایه یا نگهدارنده اتصالات استفاده می شود.
• تسمه های ضخیم (ضخامت بالای ۸ میلی متر)
  ضخامت بالا در تسمه های آهنی باعث افزایش مقاومت و عمر مفید آن ها می شود. تسمه های ضخیم در مکان هایی استفاده می شوند که فشار مکانیکی یا وزن زیادی بر سازه وارد می شود.
  این تسمه ها معمولاً در ساخت پایه های نگهدارنده، ستون های صنعتی، فریم تجهیزات سنگین، ماشین آلات بزرگ، قالب های فلزی، تانک های ذخیره سیالات و سازه های مقاوم در برابر ضربه مورد استفاده قرار می گیرند.
  در برخی صنایع خاص مانند نفت و گاز یا پتروشیمی، تسمه های ضخیم در تجهیزات تحت فشار و شرایط سخت محیطی نیز استفاده می شوند.
• تسمه های نازک (ضخامت کمتر از ۴ میلی متر)
  این تسمه ها برای کارهای ظریف و تزئینی یا پروژه هایی که نیاز به قطعات سبک دارند، مناسب اند.
  تسمه های نازک در صنایع دکوراسیون فلزی، تابلو سازی، صنایع دستی فلزی، ساخت قفسه و فریم های سبک کاربرد دارند.
  به دلیل قابلیت برش آسان، این تسمه ها اغلب برای ساخت قطعات دقیق یا خمکاری شده نیز استفاده می شوند.
• تسمه های سفارشی (ابعاد خاص بر اساس نیاز پروژه)
  در پروژه های صنعتی خاص یا ماشین آلات سفارشی، ممکن است تسمه با ابعادی متفاوت از استاندارد نیاز باشد. کارخانه های تولیدی می توانند تسمه ها را بر اساس سفارش مشتری در ابعاد غیرمتعارف (مثلاً عرض ۱۲۰ میلی متر یا ضخامت ۱۲ میلی متر) تولید کنند.
  این تسمه ها معمولاً در پروژه هایی مانند سازه های خاص فلزی، قالب های صنعتی، ماشین آلات سنگین و قطعات سفارشی کارخانه ای مورد استفاده قرار می گیرند.
• کاربرد تسمه ها بر اساس ترکیب عرض و ضخامت
  در بسیاری از پروژه ها، انتخاب تسمه تنها بر اساس عرض یا ضخامت انجام نمی شود بلکه ترکیب هر دو عامل در نظر گرفته می شود. برای مثال:
  تسمه ۴۰×۵ میلی متر برای فریم های صنعتی سبک مناسب است.
  تسمه ۶۰×۸ میلی متر برای سازه های صنعتی و شاسی ماشین آلات کاربرد دارد.
  تسمه ۸۰×۱۰ میلی متر برای پروژه های سنگین مانند ساخت پل یا اسکلت های مقاوم مورد استفاده قرار می گیرد.

در مجموع، ابعاد تسمه آهنی نقش تعیین کننده ای در نحوه استفاده از آن در صنایع مختلف دارند. تسمه های باریک و نازک برای کارهای سبک و تزئینی، تسمه های متوسط برای پروژه های ساختمانی و صنعتی و تسمه های پهن و ضخیم برای پروژه های سنگین و زیرساختی به کار می روند. انتخاب درست ابعاد تسمه باعث افزایش ایمنی، دوام، استحکام سازه و کاهش هزینه های تعمیر و نگهداری در طول عمر پروژه می شود.

نکات مهم در انتخاب ابعاد مناسب تسمه آهنی

انتخاب ابعاد مناسب تسمه آهنی یکی از مراحل کلیدی در طراحی و اجرای پروژه های فلزی است. هرچند این مقطع فولادی در ظاهر ساده به نظر می رسد، اما انتخاب اشتباه در عرض، ضخامت یا طول آن می تواند به مشکلات فنی، افزایش هزینه و کاهش دوام سازه منجر شود. در واقع، هدف از انتخاب دقیق ابعاد تسمه، رسیدن به تعادل میان استحکام، وزن، هزینه و کارایی سازه است. برای رسیدن به این هدف، باید چند نکته اساسی را در نظر گرفت.

در اولین گام باید نوع پروژه و کاربری تسمه به طور دقیق مشخص شود. تسمه ای که برای ساخت فریم درب یا حفاظ فلزی مورد استفاده قرار می گیرد، نباید با تسمه ای که در اسکلت فلزی یا شاسی ماشین آلات صنعتی استفاده می شود، ابعاد مشابهی داشته باشد. پروژه های سبک معمولاً به تسمه هایی با عرض کمتر از ۴۰ میلی متر و ضخامت ۳ تا ۴ میلی متر نیاز دارند، در حالی که پروژه های سنگین و صنعتی به تسمه های پهن تر و ضخیم تر (مثلاً ۶۰ تا ۱۰۰ میلی متر با ضخامت ۸ تا ۱۰ میلی متر) احتیاج دارند.

یکی از مهم ترین عوامل در انتخاب ابعاد، میزان باری است که تسمه باید تحمل کند. تسمه هایی که در محل هایی از سازه نصب می شوند که نیروی فشاری یا کششی بالایی وجود دارد، باید ابعاد بزرگ تری داشته باشند تا از تغییر شکل و شکست در طول زمان جلوگیری شود. در مقابل، تسمه هایی که صرفاً نقش اتصال یا تزئینی دارند، می توانند ابعاد کوچکتری داشته باشند تا وزن و هزینه پروژه کاهش پیدا کند.

عامل دیگر، نوع اتصال و فرآیند نصب تسمه است. اگر تسمه از طریق جوشکاری یا پیچ و مهره به سازه متصل می شود، ضخامت و عرض آن باید طوری انتخاب شود که استحکام اتصال تضمین گردد. تسمه های ضخیم تر جوش پذیری بهتری دارند و در برابر حرارت جوشکاری تاب برنمی دارند، در حالی که تسمه های نازک ممکن است در اثر حرارت دچار خمیدگی یا تغییر شکل شوند. به همین دلیل در پروژه هایی که نیاز به اتصالات مقاوم دارند، معمولاً از تسمه های با ضخامت بالاتر استفاده می شود.

شرایط محیطی محل نصب تسمه نیز اهمیت زیادی دارد. در مناطق مرطوب، صنعتی یا در معرض خوردگی، بهتر است از تسمه هایی با ضخامت بالاتر و حتی با پوشش گالوانیزه یا ضدزنگ استفاده شود تا طول عمر مفید آن افزایش پیدا کند. در مقابل، در مناطق خشک و کم رطوبت، می توان از تسمه های معمولی با ضخامت پایین تر استفاده کرد که مقرون به صرفه تر هستند.

یکی از نکات مهم در پروژه های بزرگ، توجه به استانداردهای فنی و نقشه های طراحی است. ابعاد تسمه باید با استانداردهای ملی مانند ISIRI 3694 یا استانداردهای بین المللی نظیر DIN 1017 مطابقت داشته باشد تا دقت ابعادی، مقاومت کششی و خواص مکانیکی آن تضمین شود. استفاده از تسمه های غیراستاندارد ممکن است در مراحل نصب باعث خطا در انطباق قطعات و کاهش ایمنی کلی سازه شود.

در مرحله بعد، باید به وزن تسمه و تأثیر آن بر کل سازه توجه کرد. هرچه عرض یا ضخامت تسمه افزایش یابد، وزن کل پروژه نیز بیشتر می شود. وزن بالا نه تنها هزینه خرید و حمل را افزایش می دهد، بلکه در زمان نصب نیز به تجهیزات سنگین تری نیاز خواهد بود. بنابراین لازم است میان استحکام و وزن تعادل برقرار شود تا تسمه از نظر فنی مناسب و از نظر اقتصادی به صرفه باشد.

همچنین، دقت در تولید و کنترل ابعاد واقعی تسمه در هنگام خرید اهمیت دارد. ممکن است دو تسمه با ابعاد اسمی یکسان، از دو کارخانه مختلف، تفاوت جزئی در ضخامت یا عرض داشته باشند. این اختلاف هرچند کوچک، در پروژه هایی که نیاز به دقت بالا دارند (مانند ماشین آلات صنعتی یا اسکلت های دقیق فلزی) می تواند مشکل ساز شود. بنابراین پیش از نصب، حتماً باید ابعاد واقعی تسمه با ابزار دقیق مانند کولیس یا گیج ضخامت اندازه گیری شود.

در نهایت، یکی از نکات کلیدی در انتخاب ابعاد تسمه، توجه به نوع استفاده نهایی است. تسمه ای که قرار است در نمای خارجی یا فضای باز استفاده شود، علاوه بر استحکام باید زیبایی ظاهری نیز داشته باشد، در حالی که تسمه های داخلی یا سازه ای صرفاً بر اساس مقاومت مکانیکی انتخاب می شوند.

به طور خلاصه، انتخاب ابعاد مناسب تسمه آهنی نیازمند بررسی همزمان نوع کاربری، میزان بار، شرایط محیطی، نوع اتصال، وزن کلی، دقت تولید و استانداردهای فنی است. در پروژه های بزرگ، بهترین راه برای انتخاب ابعاد دقیق، مشورت با کارشناسان فنی و استفاده از تجربه تولیدکنندگان معتبر است. این کار علاوه بر افزایش ایمنی، موجب کاهش هزینه های اضافی و افزایش عمر مفید سازه خواهد شد.

جمع بندی

ابعاد تسمه آهنی نقش تعیین‌کننده‌ای در میزان استحکام، وزن و قیمت نهایی این مقطع فولادی دارند. انتخاب دقیق ابعاد بر اساس نوع پروژه، علاوه بر صرفه‌جویی اقتصادی، باعث افزایش دوام و عملکرد بهتر سازه می‌شود. اگر در انتخاب ضخامت یا عرض مناسب برای پروژه خود تردید دارید، بهتر است از مشاوره کارشناسان فنی بهره بگیرید.
