تفاوت تیرآهن ساده و تیرآهن پیوسته در طراحی سازه

در طراحی سازه های فولادی، انتخاب بین تیرآهن ساده و تیرآهن پیوسته فقط یک تصمیم فنی نیست؛ بلکه روی ایمنی، هزینه تمام شده، مصرف فولاد، میزان خیز، کنترل ارتعاشات و حتی راحتی اجرای پروژه اثر جدی دارد. بسیاری از مهندسان در مراحل اولیه طراحی با این پرسش روبرو می شوند که کدام مدل برای دهانه مورد نظر مناسب تر است و چه مزایا و محدودیت هایی دارد. در پروژه هایی که ما در آهن اینجا تامین کننده مقاطع فولادی بوده ایم، بارها دیده شده که تصمیم درست در انتخاب نوع سیستم تیر باعث کاهش هزینه، بهبود عملکرد لرزه ای و حتی کوتاه شدن زمان اجرا شده است. به همین دلیل، شناخت دقیق تفاوت این دو سیستم اهمیت زیادی دارد.

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

در این مقاله، با تفاوت تیرآهن ساده و تیرآهن پیوسته، ویژگی ها، کاربردها و نکات مهم در انتخاب این دو تیرآهن آشنا می شوید، پس در ادامه با اهن اینجا همراه باشید.

تیرآهن ساده چیست؟

وقتی درباره تیرآهن ساده حرف می زنیم، درواقع داریم یکی از رایج ترین و قابل اتکا ترین عضوهای سازه ای را بررسی می کنیم؛ عضوی که سال هاست در پروژه های کوچک و متوسط امتحان خودش را پس داده و هنوز هم در بخش بزرگی از سازه های فولادی، انتخاب اول مهندسان است. اگر بخواهیم خیلی صریح بگوییم، نقطه قوت اصلی تیرآهن ساده همین «قابل پیش بینی بودن» رفتار آن است. هر مهندس طراح، وقتی نمودار لنگر و برش این تیر را می بیند، می داند قرار است با چه چیزی روبرو شود و چه مقدار ظرفیت خمشی در وسط دهانه لازم خواهد بود.

در حالت کلی، تیرآهن ساده تیری است که بین دو تکیه گاه قرار می گیرد و این تکیه گاه ها اجازه دوران آزاد به تیر می دهند. یعنی چه؟ یعنی هیچ لنگر منفی در تکیه گاه ها ایجاد نمی شود و تیر مثل یک پل کوچک، آزادانه بین دو ستون قرار می گیرد. شاید این ویژگی در نگاه اول فقط یک نکته فنی باشد، اما تأثیری که روی رفتار سازه ای، خیز، انتخاب سایز مقطع، میزان مصرف فولاد و هزینه اجرا می گذارد، کاملاً محسوس است.

یکی از ویژگی های جالب تیرآهن ساده این است که هر دهانه زندگی مستقل خودش را دارد. اگر یک سازه چند دهانه پشت سر هم داشته باشد، هر تیر فقط برای همان یک دهانه رفتار می کند و ارتباط خمشی با دهانه بعدی ندارد. این یعنی طراح مجبور است هر دهانه را به صورت جداگانه تحلیل کند و معمولاً هم به همین دلیل، حداکثر لنگر خمشی در وسط دهانه اتفاق می افتد. اگر تا حالا در کارگاه مشاهده کرده باشید، بیشتر ایراداتی که به تیرآهن ساده گرفته می شود دقیقاً از همین نقطه می آید؛ جایی که تیر باید بیشترین مقاومت را داشته باشد و در برابر بارهای ثقلی خم نشود.

در پروژه هایی که محدودیت زمان و بودجه وجود دارد، تیرآهن ساده اغلب انتخابی منطقی است. دلیلش هم روشن است: اتصالات آن ساده تر است، هزینه اجرا کمتر می شود و سرعت پیشرفت کار بالا می رود. این همان چیزی است که در بسیاری از سوله های سبک، ساختمان های یک طبقه، کارگاه های تولیدی، انبارها و فضاهای خدماتی باعث می شود مهندسان بدون تردید سراغ همین مدل بروند. اینجا سادگی یک مزیت کامل است.

البته این سادگی همیشه بدون چالش نیست. چون تیرآهن ساده سختی کمتری نسبت به مدل های پیوسته دارد، در دهانه های بزرگ ممکن است خیز زیادی ایجاد شود. مهندس طراح در چنین شرایطی معمولاً مجبور می شود یا سایز تیر را بزرگ تر انتخاب کند یا از مهاربندها و المان های کمکی استفاده کند تا تغییر شکل کنترل شود. همین نکته نشان می دهد که انتخاب تیرآهن ساده نه فقط یک تصمیم فنی، بلکه یک انتخاب وابسته به شرایط پروژه است و باید با دقت انجام شود.

در نهایت، تیرآهن ساده یک عضو تک دهانه با رفتار روشن و شفاف است؛ عضوی که اگر درست طراحی و اجرا شود، هم از نظر اقتصادی و هم از نظر عملکرد سازه ای می تواند یک انتخاب مطمئن باشد. این همان دلیلی است که هنوز هم در بسیاری از پروژه ها، با وجود گزینه های پیشرفته تر، تیرآهن ساده جایگاه خودش را دارد.

ویژگی های تیرآهن ساده

قبل از اینکه سراغ بررسی ویژگی ها برویم، خوب است یک تصویر روشن از اهمیت این بخش داشته باشیم. در بسیاری از پروژه های فولادی، انتخاب تیرآهن ساده نه فقط یک تصمیم مهندسی، بلکه یک انتخاب کاملاً عملیاتی است؛ انتخابی که می تواند زمان اجرا را کم کند، مصرف فولاد را تغییر دهد و حتی مسیر طراحی سازه را ساده تر یا پیچیده تر کند. به همین دلیل دانستن ویژگی های دقیق این نوع تیر، کمک می کند تصمیم گیری در مراحل طراحی و اجرا آگاهانه تر، منطقی تر و واقع بینانه تر انجام شود:

1. رفتار خمشی متمرکز در وسط دهانه
   در تیرآهن ساده، وجود اتصالات مفصلی در دو سر تیر باعث می شود تکیه گاه ها لنگر قابل توجهی را تحمل نکنند و لنگر خمشی به صورت کاملاً متمرکز در بخش میانی دهانه شکل بگیرد. این رفتار باعث می شود طراح با یک نقطه بحرانی واضح سر و کار داشته باشد و بتواند مقطع تیر را دقیقاً مطابق نیاز واقعی انتخاب کند. شفافیت این رفتار، تحلیل سازه را روان تر می کند و اجازه می دهد کنترل تنش های خمشی به شکل قابل اعتمادی انجام شود.
2. سختی کمتر و خیز بیشتر نسبت به تیرآهن پیوسته
   نبود اتصالات صلب باعث کاهش سختی خمشی می شود و همین موضوع افزایش خیز تیر را به دنبال دارد. خیز بیش از حد گاهی فقط یک مسئله فنی نیست و حتی می تواند در ظاهر سقف یا احساس راحتی استفاده کنندگان بنا هم تاثیر بگذارد. در دهانه های بزرگ تر، این رفتار اهمیت بیشتری پیدا می کند و طراح مجبور می شود پارامترهایی مثل مدول الاستیسیته فولاد، ممان اینرسی مقطع، نسبت طول به عمق تیر و محدودیت خیز آیین نامه را با دقت بیشتری بررسی کند.
3. عدم انتقال لنگر به ستون ها و ساده تر شدن طراحی ستون
   در این سیستم، لنگر خمشی انتهایی به ستون منتقل نمی شود و ستون عمدتاً با نیروی محوری و برش مواجه است. این ویژگی باعث کاهش پیچیدگی طراحی ستون ها و کاهش نیاز به استفاده از مقاطع سنگین می شود. در پروژه هایی که ستون ها نقش باربری خمشی ندارند یا سازه کم طبقه است، این موضوع یک امتیاز مهم محسوب می شود و می تواند در مجموع، مصرف فولاد را کاهش دهد.
4. سادگی اجرا و سرعت بالای نصب در کارگاه
   استفاده از اتصالات مفصلی تیر به ستون موجب می شود روند نصب تیر با سرعت بیشتری انجام شود و نیاز به جزئیات پیچیده جوشکاری یا کنترل های خاص کاهش پیدا کند. برای پروژه هایی که با محدودیت زمان، کمبود نیروی کار ماهر یا برنامه فشرده مواجه هستند، این سادگی می تواند تفاوت قابل توجهی در سرعت پیشرفت پروژه ایجاد کند. علاوه بر این، احتمال خطای اجرایی نیز کمتر می شود.
5. استقلال رفتاری هر دهانه و سهولت در تحلیل سازه
   در سازه هایی که از تیرآهن ساده استفاده می شود، هر دهانه یک رفتار مستقل دارد و تغییر شکل ها و لنگرهای یک دهانه به صورت مستقیم به دهانه های بعدی منتقل نمی شوند. این استقلال، تحلیل سازه را قابل کنترل تر می کند و مهندس می تواند برای هر دهانه، نمودار لنگر، برش و خیز را با دقت بیشتری تنظیم کند. این ویژگی به خصوص در پروژه های کوچک و متوسط، موجب افزایش راحتی تحلیل و امکان اصلاح بخش های خاص بدون تاثیرگذاری در کل سیستم می شود.
6. تناسب بالا برای سازه های سبک و دهانه های کوتاه تا متوسط
   با توجه به تمام رفتارهای گفته شده، تیرآهن ساده بیشترین سازگاری را با سازه های سبک، انبارها، سوله های کوچک، سازه های کم طبقه و دهانه های کوتاه تا متوسط دارد. در این دسته از پروژه ها، خیز قابل کنترل است، رفتار سازه قابل پیش بینی است و سرعت اجرا نقش مهمی در تصمیم گیری دارد. ترکیب تحلیل ساده، اتصالات مفصلی، اجرای سریع و مصرف منطقی فولاد باعث می شود این مدل از تیر همچنان یکی از گزینه های محبوب در سازه های فولادی باشد.

اجزای تشکیل دهنده تیرآهن

تیرآهن از مهم‌ترین و پرکاربردترین مقاطع فولادی در ساخت سازه‌های فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نام‌گذاری استاندارد آن، برای مهندسان عمران، مجریان پروژه‌ها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:

بیشتر بخوانید

کاربرد های تیرآهن ساده

قبل از ورود به موارد کاربردی، بد نیست اشاره شود که تیرآهن ساده فقط یک عضو سازه ای نیست؛ در بسیاری از پروژه ها نقش یک «راه حل سریع، اقتصادی و قابل اعتماد» را ایفا می کند. همین سادگی رفتار و قابل پیش بینی بودن عملکرد، باعث شده در پروژه های مختلف، از فضاهای کوچک تا سازه های نیمه صنعتی، حضور پررنگی داشته باشد. شناخت دقیق کاربردهای این تیر کمک می کند بدانیم در چه شرایطی می تواند بهترین انتخاب باشد و کجا باید سراغ گزینه های پیچیده تر رفت:

• سازه های کم طبقه و ساختمان های مسکونی کوچک
  در بسیاری از ساختمان های کم طبقه، تیرآهن ساده به دلیل رفتار قابل کنترل و سادگی تحلیل، یکی از مطمئن ترین گزینه ها است. در این نوع پروژه ها دهانه ها معمولاً کوتاه هستند و بارگذاری سازه نیز شدید نیست. به همین دلیل استفاده از این تیر باعث کاهش هزینه های اجرا می شود و روند ساخت سازه را سریع تر می کند. همچنین به دلیل عدم انتقال لنگر خمشی به ستون ها، طراحی ستون ها نیز ساده تر خواهد بود.
• سوله ها و سازه های سبک صنعتی با دهانه های کوتاه
  در سوله های سبک که دهانه ها نسبتاً کم بوده و وزن سقف سبک است، تیرآهن ساده عملکرد خوبی ارائه می دهد. این تیرها در این نوع سازه ها به دلیل اتصالات مفصلی و رفتار مستقل هر دهانه، اجرای سریع و بدون پیچیدگی را فراهم می کنند. در کارگاه هایی که نیاز به نصب سریع سازه وجود دارد، انتخاب تیرآهن ساده می تواند هزینه و زمان پروژه را به شکل قابل توجهی کاهش دهد.
• انبارها و فضاهای خدماتی با بارگذاری معمولی
  بسیاری از انبارهای کوچک و متوسط که بارگذاری سنگین روی سقف ندارند، با تیر ساده طراحی می شوند. دلیلش این است که در چنین سازه هایی، کنترل خیز تیر با مقاطع متعارف قابل انجام است و نیازی به اتصالات صلب یا طراحی های پیچیده احساس نمی شود. علاوه بر آن، امکان اجرای سریع و کم خطا، این مدل را به یکی از بهترین گزینه ها برای ساخت فضاهای خدماتی تبدیل می کند.
• سازه هایی با محدودیت اقتصادی یا زمان اجرای پایین
  در پروژه هایی که بودجه محدود است یا کارفرما به سرعت اجرا اهمیت می دهد، تیرآهن ساده یکی از مناسب ترین راهکارها محسوب می شود. نبود پیچیدگی در اتصالات، نیاز کمتر به استادکار حرفه ای، حذف جوشکاری های سنگین و کاهش جزئیات اجرایی، همگی عواملی هستند که هزینه ها را کاهش داده و پروژه را زودتر به مرحله بهره برداری می رسانند.
• دهانه های کوتاه تا متوسط با قابلیت کنترل خیز
  زمانی که دهانه سازه چندان بزرگ نیست و امکان کنترل خیز مجاز وجود دارد، استفاده از تیرآهن ساده گزینه ای کاملاً منطقی است. در این شرایط، نه تنها مصرف فولاد به شکل استاندارد باقی می ماند، بلکه امکان اجرای سازه با سرعت بیشتر هم فراهم می شود. این نوع کاربرد به خصوص در پروژه های محلی، ساختمان های قدیمی که بازسازی می شوند و فضاهای اداری کوچک بسیار دیده می شود.
• سازه های موقت، نیمه دائمی و قابل جابجایی
  به دلیل سادگی اتصالات و نبود نیاز به اتصالات صلب، تیرآهن ساده برای سازه هایی که قرار است در بازه زمانی کوتاهی استفاده شوند یا قابلیت جابجایی داشته باشند بسیار مناسب است. در این نوع پروژه ها، نصب آسان، بازشدن راحت و هزینه پایین اهمیت زیادی دارد و تیرآهن ساده تمام این ویژگی ها را پوشش می دهد.

تیرآهن چیست و چه نقش در سازه ها دارد؟

تیرآهن به عنوان مقطع فولادی اصلی در اسکلت فلزی شناخته می شود و وظیفه انتقال بارهای خمشی و برشی از تیرهای فرعی به تیرهای اصلی و نهایتا ستون و فونداسیون را بر عهده دارد، در این مقاله به تیرآهن، انواع آن، مشخصات فنی و ویژگی های مهم آن می پردازیم:

بیشتر بخوانید

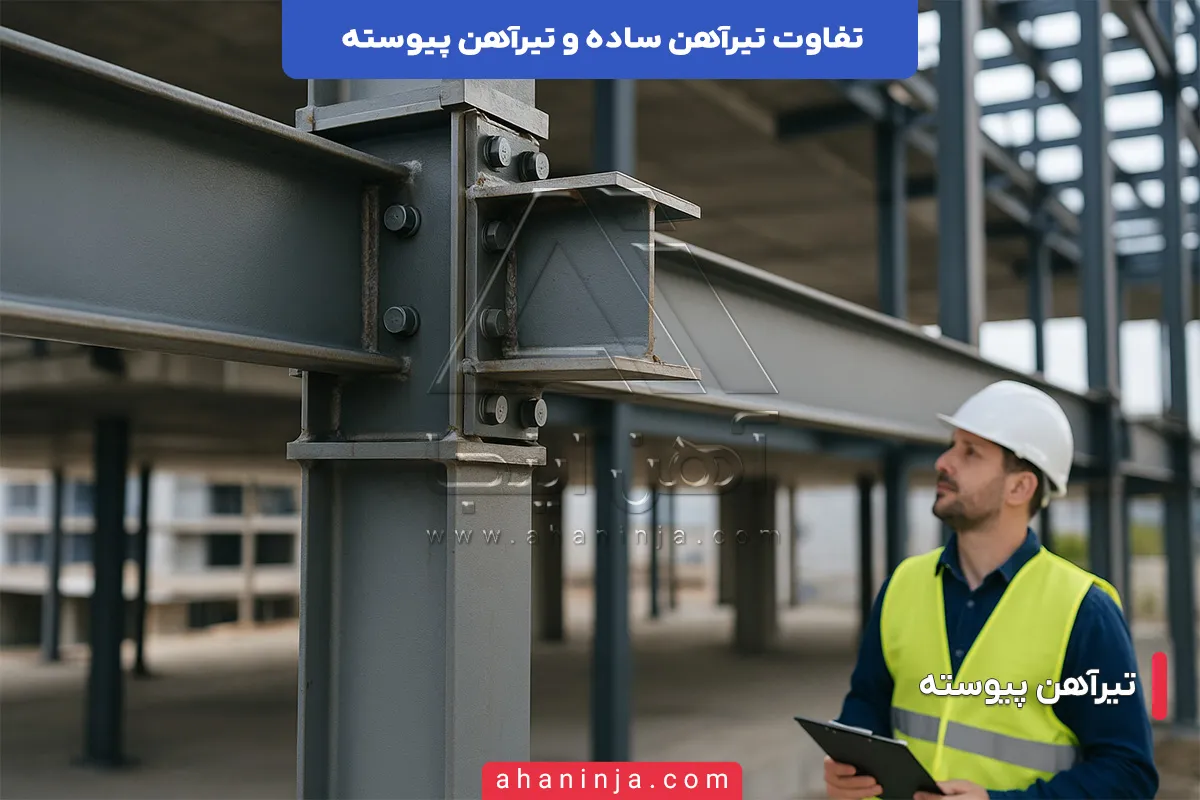

تیرآهن پیوسته چیست؟

وقتی از تیرآهن پیوسته صحبت می شود، درواقع داریم وارد دنیای تیرهایی می شویم که برخلاف مدل های ساده، فقط نقش یک عضو منفرد بین دو ستون را بازی نمی کنند. این تیرها معمولاً در چند دهانه پشت سر هم امتداد پیدا می کنند و رفتارشان نه به صورت جداگانه، بلکه به شکل یک سیستم یکپارچه تعریف می شود. همین یکپارچگی باعث می شود ظرفیت سازه ای تیر در مقایسه با مدل ساده تغییرات مهمی داشته باشد؛ تغییراتی که هم در تحلیل و هم در اجرا کاملاً قابل لمس اند.

در تیرآهن پیوسته، اتصال دو سر تیر به ستون ها یا تیرهای مجاور به صورت صلب یا نیمه صلب اجرا می شود. این نوع اتصال اجازه دوران آزاد را نمی دهد و همین موضوع باعث شکل گیری لنگر منفی در تکیه گاه ها می شود. نتیجه این رفتار، توزیع متفاوت نیروها و تغییر شکل ها در طول تیر است. به جای اینکه یک نقطه بحرانی در وسط دهانه شکل بگیرد، چند ناحیه بحرانی در نقاط مختلف تیر به وجود می آید که هرکدام نیازمند تحلیل دقیق هستند.

یکی از تفاوت های قابل مشاهده میان تیرآهن ساده و پیوسته این است که تیر پیوسته، وزن و بارهای وارد بر سازه را به صورت پخش شده و متعادل منتقل می کند. در پروژه هایی که دهانه ها بزرگ هستند یا بارگذاری سقف سنگین است، این رفتار باعث افزایش چشمگیر سختی تیر و کاهش خیز می شود. این موضوع در پروژه های واقعی، مخصوصاً سازه های چند طبقه یا ساختمان های قرار گرفته در مناطق با خطر لرزه ای بالا، اهمیت زیادی دارد. چون مهندسان می توانند با استفاده از این رفتار پیوسته، سازه ای مقاوم تر و کم ارتعاش تر طراحی کنند.

در اجرای تیرآهن پیوسته معمولاً نیاز به دقت، مهارت و دانش اجرایی بیشتری وجود دارد. اتصالات صلب باید بر اساس اصول دقیق جوشکاری یا پیچ و مهره اجرا شوند و کوچک ترین ایراد در ایجاد سختی اتصال، می تواند عملکرد کل تیر را تحت تاثیر قرار دهد. این مسئله آنقدر مهم است که در بسیاری از پروژه های بزرگ، تیم های نظارتی مخصوص برای کنترل اجرای این اتصالات حضور دارند تا اطمینان حاصل شود تیر پیوسته دقیقاً مطابق رفتار طراحی شده عمل می کند.

در نهایت، می توان گفت تیرآهن پیوسته یک عضو سازه ای چند دهانه است که رفتار سازه ای آن به صورت به هم پیوسته و نه مستقل تحلیل می شود. این تیرها به دلیل وجود لنگر منفی، افزایش سختی خمشی، توزیع یکنواخت بار و کنترل بهتر خیز، برای پروژه های بزرگ تر، دهانه های متوسط تا بلند و سازه های حساس انتخابی بسیار مناسب هستند. این نوع تیر اگر درست طراحی و اجرا شود، می تواند یک ستون اصلی در ایمنی و پایداری سازه باشد.

ویژگی های تیرآهن پیوسته

قبل از ورود به ویژگی ها، خوب است تصویر کلی این نوع تیر روشن شود. تیرآهن پیوسته برخلاف مدل ساده، یک عضو تک دهانه نیست؛ بلکه در چند دهانه پشت سر هم امتداد دارد و رفتار آن کاملاً به رفتار اتصالات صلب وابسته است.

این موضوع باعث می شود ظرفیت باربری، سختی سازه و توزیع نیروها شکل متفاوتی پیدا کند. وقتی یک تیر به صورت پیوسته طراحی می شود، طراح و مجری هر دو می دانند که این عضو در برابر بارهای وارده فقط واکنش ساده نشان نمی دهد، بلکه از هر نقطه ای بر تیر تا تکیه گاه ها، یک تعامل سازه ای واقعی وجود دارد. به همین دلیل شناخت ویژگی های این تیر، برای انتخاب و طراحی صحیح آن اهمیت بسیار بالایی دارد:

1. تشکیل لنگر منفی در تکیه گاه ها و افزایش ظرفیت خمشی
   در تیرآهن پیوسته به دلیل وجود اتصالات صلب، دوران در تکیه گاه ها محدود می شود و همین محدودیت باعث ایجاد لنگر خمشی منفی در نزدیکی تکیه گاه ها می شود. این رفتار، نقطه بحرانی تیر را فقط به وسط دهانه محدود نمی کند و چند ناحیه حساس در طول تیر ایجاد می کند. نتیجه این مدل توزیع لنگر، کاهش مقدار لنگر مثبت در وسط دهانه و افزایش ظرفیت خمشی کلی تیر است. به همین دلیل، این نوع تیر معمولاً می تواند بار بیشتری را بدون افزایش غیر ضروری در سایز مقطع تحمل کند.
2. افزایش سختی خمشی و کاهش خیز سازه
   یکپارچگی سازه ای در تیرهای پیوسته باعث افزایش قابل توجه سختی خمشی می شود. همین افزایش سختی، میزان خیز تیر را به شکل محسوسی کاهش می دهد. این موضوع برای دهانه های متوسط تا بلند اهمیت زیادی دارد و موجب می شود کنترل تغییر شکل ها ساده تر انجام شود. در سازه هایی که محدودیت خیز دارند یا حساسیت بهره برداری بالا است (مثل سالن های صنعتی، ساختمان های اداری یا سازه های چند طبقه)، این ویژگی نقش بسیار مهمی در پایداری و کیفیت سازه دارد.
3. توزیع متعادل نیروها در طول تیر
   وجود اتصالات صلب باعث می شود بارهای وارد بر تیر به جای تمرکز در یک نقطه، در چندین نقطه توزیع شوند. در نتیجه نیروی برشی، لنگر خمشی و تنش ها در طول تیر به صورت متعادل تر پخش می شوند. این توزیع مناسب نیرو نه تنها باعث بهبود عملکرد تیر می شود، بلکه می تواند نیاز به مقاطع بسیار سنگین را کاهش دهد. چنین رفتاری در پروژه هایی که وزن سازه یا بارگذاری سقف زیاد است، یک مزیت جدی محسوب می شود.
4. عملکرد بهتر در برابر نیروهای جانبی مثل زلزله
   یکی از مهم ترین ویژگی های تیر پیوسته، رفتار مناسب تر آن در برابر نیروهای جانبی است. وجود اتصالات صلب و ایجاد مسیرهای باربری یکپارچه، باعث می شود انرژی ناشی از زلزله بهتر در سازه منتقل و مستهلک شود. این رفتار کاملاً برخلاف تیر ساده است که باربری آن فقط به صورت محوری و مفصلی انجام می شود. به همین دلیل در بسیاری از سازه های واقع در مناطق با خطر لرزه ای بالا، تیرهای پیوسته به عنوان گزینه اصلی طراحی پیشنهاد می شوند.
5. نیاز به اجرای دقیق و کنترل کیفی بالا
   اتصالات صلب که رفتار تیر پیوسته بر پایه آنها شکل می گیرد، نیازمند اجرای بسیار دقیق، جوشکاری اصولی، رعایت جزئیات اتصال و کنترل کیفی هستند. کوچک ترین ضعف در ایجاد سختی کافی اتصال می تواند عملکرد کل سیستم را تحت تأثیر قرار دهد. به همین دلیل در پروژه های بزرگ، معمولاً تیم های ناظر متخصص برای بررسی کیفیت اتصالات حضور دارند. این حساسیت اجرایی یکی از تفاوت های مهم تیرآهن پیوسته با تیرآهن ساده است.
6. کاهش نیاز به مقاطع بزرگ در دهانه های بلند
   به دلیل وجود لنگر منفی و توزیع متوازن نیروها، تیرآهن پیوسته می تواند با مقطع اقتصادی تری همان بارگذاری را تحمل کند. در بسیاری از پروژه ها مشاهده شده استفاده از تیرهای پیوسته منجر به کاهش چشمگیر مصرف فولاد شده و درعین حال کیفیت سازه نیز افزایش یافته است. این ویژگی در پروژه هایی که دهانه های بلند دارند یا شرایط اقتصادی مهم است بسیار مورد توجه مهندسان قرار می گیرد.

کاربرد های تیرآهن پیوسته

قبل از ورود به موارد کاربردی، خوب است یادآوری شود که تیرآهن پیوسته فقط زمانی معنا پیدا می کند که سازه نیاز به رفتار یکپارچه، مقاومت بالا در دهانه های طولانی، کنترل دقیق خیز و عملکرد مناسب در برابر نیروهای جانبی داشته باشد. هر پروژه ای به چنین سطحی از پیچیدگی نیاز ندارد، اما پروژه هایی که دارند، به سختی می توانند جایگزینی بهتر از تیر پیوسته پیدا کنند. همین نیاز واقعی است که حضور تیرهای پیوسته را در بسیاری از سازه های نیمه سنگین تا سنگین، کاملاً پررنگ و ضروری کرده است:

• سازه های چند طبقه و ساختمان های با دهانه های بلند
  در ساختمان های چند طبقه، به ویژه زمانی که دهانه ها از حد معمول طولانی تر هستند، استفاده از تیرآهن پیوسته باعث افزایش چشمگیر سختی سازه و کاهش خیز تیر می شود. این تیرها می توانند بارهای ثقلی را در چند نقطه توزیع کنند و از ایجاد تمرکز تنش در یک بخش جلوگیری کنند. در پروژه هایی مثل ساختمان های اداری، واحدهای تجاری چند طبقه و سازه های خدماتی بزرگ، این نوع تیر یکی از بهترین گزینه های طراحی به شمار می رود.
• سالن های صنعتی، فضاهای بزرگ و سازه های پر بار
  سالن های صنعتی معمولاً بارگذاری سنگین، جرثقیل سقفی، تجهیزات صنعتی و دهانه های باز دارند. در چنین شرایطی، عملکرد تیر پیوسته به دلیل وجود لنگر منفی و توزیع یکنواخت بار، بسیار بهتر از تیر ساده خواهد بود. این تیرها می توانند بارهای سنگین سقف را بدون ایجاد خیز بیش از حد تحمل کنند و در نتیجه بهره برداری از فضای صنعتی با ایمنی و پایداری بیشتری انجام شود.
• سازه های واقع در مناطق با خطر لرزه ای بالا
  در مناطقی که احتمال زلزله وجود دارد، استفاده از اعضای سازه ای یکپارچه و صلب اهمیت زیادی دارد. تیرآهن پیوسته به دلیل داشتن اتصالات صلب، امکان انتقال بهتر نیروهای جانبی و جذب مناسب انرژی را فراهم می کند. در نتیجه، رفتار لرزه ای سازه بهبود پیدا می کند و احتمال آسیب های جدی تحت بارهای جانبی کاهش می یابد. به همین دلیل در بسیاری از سازه های مقاوم در برابر زلزله، تیرهای پیوسته جزء اجتناب ناپذیر طراحی هستند.
• پروژه هایی که نیاز به کاهش مصرف فولاد و بهینه سازی هزینه دارند
  در پروژه های بزرگ، کاهش وزن فولاد مصرفی می تواند تأثیر چشمگیری بر هزینه نهایی داشته باشد. تیرهای پیوسته به دلیل توزیع متعادل تنش ها، معمولاً با مقاطع اقتصادی تر قابل طراحی هستند و می توانند همان بارگذاری را با وزن فولاد کمتر تحمل کنند. در پروژه هایی مثل مجتمع های تجاری، سازه های اداری و کاربری های بزرگ مقیاس، این موضوع یکی از مزایای مهم تیر پیوسته محسوب می شود.
• سازه هایی که نیاز به کنترل دقیق خیز و ارتعاش دارند
  کنترل خیز تیر در بسیاری از پروژه های حساس مثل سالن های ورزشی، کتابخانه ها، آزمایشگاه ها و مراکز پژوهشی اهمیت زیادی دارد. یکی از بهترین راهکارها برای دستیابی به خیز کمتر، استفاده از تیرآهن پیوسته است. این تیرها به دلیل یکپارچگی و سختی بالا، ارتعاش و تغییر شکل را بهتر کنترل می کنند و شرایط بهره برداری سازه را از نظر ایمنی و راحتی کاربران بهبود می دهند.
• سازه های عمومی و پروژه های زیرساختی با دهانه های پیوسته
  بسیاری از پروژه های شهری مثل پل ها، مسیرهای عبوری در پارکینگ های طبقاتی، سازه های زیرگذر، ایستگاه های حمل و نقل و سازه های مشابه، به تیرهایی نیاز دارند که در چند دهانه پشت سر هم رفتار یکپارچه داشته باشند. تیرآهن پیوسته در چنین سازه هایی امکان توزیع بهتر بار، کنترل تغییر شکل و افزایش پایداری را فراهم می کند و عملکرد سازه را به شکل قابل توجهی ارتقا می دهد.

استاندارد های مربوط به تیرآهن

در صنعت ساخت‌وساز، تیرآهن یکی از مهم‌ترین مقاطع فولادی است که نقش اصلی در تحمل بارهای خمشی، انتقال نیرو به ستون‌ها و حفظ پایداری سازه دارد، کیفیت و عملکرد تیرآهن به طور مستقیم به رعایت استاندارد های تولید تیرآهن وابسته است، در این مقاله به استاندارد های مربوط به تیرآهن می پردازیم:

بیشتر بخوانید

تفاوت تیرآهن ساده و تیرآهن پیوسته

در زمانی که سازه در مرحله طراحی قرار دارد، انتخاب بین تیرآهن ساده و تیرآهن پیوسته فقط یک تصمیم فنی نیست؛ بلکه یک انتخاب راهبردی است که می تواند روی ایمنی، هزینه نهایی، سرعت اجرا و میزان مصرف فولاد تاثیر مستقیم بگذارد. این دو نوع تیر از نظر ظاهر شاید شبیه هم باشند، اما رفتار سازه ای آنها کاملاً متفاوت است.

در تیرآهن ساده، هر دهانه رفتار مستقل خود را دارد و بارها بدون انتقال لنگر منفی، تنها بین دو تکیه گاه مفصلی پخش می شوند. به همین دلیل لنگر خمشی در وسط دهانه متمرکز می شود و تیر باید برای تحمل همین نقطه بحرانی طراحی شود. این مدل رفتار باعث می شود تحلیل سازه ساده تر باشد، اما خیز تیر بیشتر شده و در دهانه های بزرگ، محدودیت های جدی ایجاد شود.

در مقابل، تیرآهن پیوسته با اتصالات صلب رفتار می کند و در چند دهانه پشت سر هم امتداد می یابد. در این مدل، تکیه گاه ها اجازه دوران آزاد نمی دهند و همین موضوع باعث شکل گیری لنگر منفی در تکیه گاه ها و توزیع متعادل تری از تنش ها در طول تیر می شود. نتیجه این رفتار، سختی خمشی بالاتر، خیز کمتر و عملکرد بهتر در برابر نیروهای جانبی است. البته اجرای چنین اتصالاتی نیازمند دقت بسیار بیشتر و رعایت جزئیات اجرایی دقیق است.

به طور خلاصه، اگر سازه سبک باشد و دهانه ها کوتاه، تیر ساده انتخابی به صرفه و کاملاً منطقی است. اما اگر پروژه بزرگ باشد، دهانه ها طولانی باشند یا حساسیت لرزه ای وجود داشته باشد، تیر پیوسته معمولاً عملکردی قابل اعتمادتر و مهندسی تر ارائه می دهد.

تفاوت تیرآهن ساده و تیرآهن پیوسته در یک نگاه

نکات مهم قبل از انتخاب تیرآهن ساده یا پیوسته

قبل از اینکه تصمیم نهایی درباره استفاده از تیرآهن ساده یا تیرآهن پیوسته گرفته شود، لازم است مجموعه ای از عوامل سازه ای، اجرایی و اقتصادی به صورت دقیق بررسی شوند. بسیاری از پروژه ها در نگاه اول ساده به نظر می رسند، اما وقتی وارد جزئیات تحلیل، خیز، لرزه پذیری یا شرایط اجرایی می شویم، انتخاب نوع تیر می تواند مسیر طراحی را کاملاً تغییر دهد. موارد زیر مهم ترین نکاتی هستند که در انتخاب نهایی نقش مستقیم دارند:

1. طول دهانه و حساسیت سازه نسبت به خیز تیر
   یکی از اصلی ترین معیارها، طول دهانه است. در دهانه های کوتاه تا متوسط، تیرآهن ساده معمولاً عملکرد مناسبی ارائه می دهد. اما در دهانه های بلند، کنترل خیز تیر در سیستم ساده دشوارتر می شود و در بسیاری از موارد، تنها استفاده از تیرآهن پیوسته می تواند سختی مورد نیاز را فراهم کند. به همین دلیل بررسی نمودار خیز، محدودیت آیین نامه و حساسیت بهره برداری باید قبل از انتخاب انجام شود.
2. نوع بارگذاری و میزان نیروهای وارد بر سازه
   سازه هایی که تحت بارهای سنگین قرار دارند، چه بارهای ثقلی مانند بام و دال بتنی، و چه بارهای جانبی مثل باد و زلزله، معمولاً به استفاده از تیرهای پیوسته نیاز پیدا می کنند. این تیرها توانایی توزیع بهتر نیروی برشی و لنگر خمشی را دارند و پایداری بیشتری ایجاد می کنند. در مقابل، پروژه هایی با بارگذاری معمولی یا سبک می توانند با تیرهای ساده طراحی شوند.
3. سطح مهارت و توانایی تیم اجرایی پروژه
   اجرای صحیح اتصالات صلب نیازمند مهارت بالا، جوشکاری اصولی، کنترل کیفی دقیق و رعایت کامل جزئیات طراحی است. اگر تیم اجرایی تجربه کافی در اجرای این اتصالات نداشته باشد یا امکانات کارگاهی محدود باشد، استفاده از تیرآهن پیوسته می تواند ریسک اجرای سازه را افزایش دهد. در چنین شرایطی، تیرآهن ساده گزینه ای مطمئن تر و کم ریسک تر خواهد بود.
4. موقعیت لرزه ای پروژه و اهمیت رفتار سازه در برابر زلزله
   در مناطق با خطر لرزه ای بالا، داشتن مسیرهای باربری پیوسته و صلب اهمیت زیادی دارد. تیرآهن پیوسته در جذب و انتقال نیروهای جانبی عملکرد بسیار بهتری دارد و سختی بیشتری برای سازه فراهم می کند. اما در نواحی کم خطر، استفاده از تیرهای ساده می تواند کاملاً کافی و اقتصادی باشد.
5. محدودیت های اقتصادی و بودجه پروژه
   هزینه اجرا و مصالح یکی از مؤثرترین عوامل در انتخاب نوع تیر است. تیرآهن ساده به دلیل اتصالات مفصلی، هزینه اجرا و زمان نصب کمتر دارد. از طرف دیگر، تیر پیوسته در پروژه های بزرگ می تواند مصرف فولاد را کاهش دهد و هزینه کل پروژه را بهینه کند. بنابراین باید مشخص شود که هدف پروژه کاهش هزینه اولیه است یا کاهش هزینه نهایی.
6. نیاز به کنترل ارتعاش، تغییر شکل یا پایداری سازه در بهره برداری
   در سازه هایی مثل سالن های ورزشی، کتابخانه ها، فضاهای اداری چند طبقه یا پروژه هایی که ارتعاش و تغییر شکل روی کاربری اثر دارد، استفاده از تیرآهن پیوسته به دلیل سختی بیشتر توصیه می شود. در سازه های ساده و کم طبقه که چنین حساسیت هایی وجود ندارد، تیر ساده نیز عملکرد کاملاً قابل قبول خواهد داشت.
7. نوع سیستم باربر جانبی و هماهنگی تیرها با سایر اعضای سازه
   اگر سازه از سیستم هایی مانند قاب خمشی فولادی استفاده می کند، تیرهای پیوسته بخش مهمی از شکل دهی سختی جانبی سازه محسوب می شوند. اما در سازه هایی که سیستم باربر جانبی آنها عمدتاً مهاربندی فولادی یا دیوار برشی است، تیرهای ساده نیز می توانند بدون ایجاد ضعف سازه ای استفاده شوند.

جمع بندی

انتخاب بین تیرآهن ساده و تیرآهن پیوسته یک تصمیم کاملاً مهندسی است که باید بر اساس طول دهانه، نوع بارگذاری، سطح مهارت تیم اجرا، شرایط لرزه ای منطقه و محدودیت های پروژه انجام شود. تیرآهن ساده گزینه ای مناسب برای دهانه های کوتاه و اجرای سریع است، در حالی که تیرآهن پیوسته برای سازه های سنگین تر و دهانه های بلند انتخابی منطقی تر و ایمن تر محسوب می شود.
