تفاوت اجرای تیرآهن INP و تیرآهن IPB در پروژه ها
وقتی صحبت از اجرای سازههای فولادی به میان میآید، انتخاب نوع تیرآهن صرفاً به ابعاد و وزن خلاصه نمیشود. تفاوت میان تیرآهن INP و تیرآهن IPB از نگاه اجرایی، جزئیات مهمی را شامل میشود که تأثیر مستقیم بر دقت نصب، دوام سازه، سرعت اجرا و حتی هزینههای نهایی پروژه دارد. هرچند هر دو محصول برای انتقال بار طراحی شدهاند، اما تفاوت در ساختار هندسی آنها باعث ایجاد رفتارهای متفاوت در اجرا میشود. برای مثال، نحوه جوشکاری، امکان اجرای اتصالات، کنترل خمش جانبی و حتی میزان اتکا به مهاربندها بین این دو مقطع کاملاً متفاوت است.
«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمتها را بهصورت لحظهای، معتبر و شفاف در اختیار شما قرار دادهایم، بنابراین پیشنهاد میکنیم سری به صفحه قیمت تیرآهن بزنید.»
در این مقاله با بررسی تخصصی تفاوت اجرای تیرآهن INP و تیرآهن IPB، تلاش میکنیم تصویری واقعی، مهندسی و کاربردی از مزایا، محدودیتها و نکات کلیدی اجرایی هر کدام ارائه دهیم، پس در ادامه با اهن اینجا همراه باشید.
اجرای تیرآهن INP در پروژه ها چگونه است؟
اجرای تیرآهن INP در پروژه های ساختمانی با ویژگی ها و محدودیت های خاصی همراه است. این مقطع فولادی به دلیل وزن کمتر و قیمت مناسب تر، گزینه پرکاربردی در سازه های سبک، ویلاها و پروژه های کم ارتفاع است. اما باید توجه داشت که اجرای درست آن نیازمند دقت بالا، شناخت ویژگی های هندسی مقطع و رعایت اصول اجرایی است. ساده بگوییم، اگر قرار باشد با دید صرفاً اقتصادی انتخاب شود، ممکن است در اجرا هزینه های پنهان بیشتری به پروژه تحمیل کند.
مهم ترین نکته درباره این تیرآهن، طراحی شیب دار بال ها است. در INP ضخامت بال از محل اتصال به جان تا لبه به تدریج کمتر می شود. این تفاوت ضخامت، در اجرای جوشکاری یا پیچ و مهره کردن اتصال، به چالش بزرگی تبدیل می شود. چرا؟ چون سطحی که باید اتصال روی آن انجام شود، صاف و یکنواخت نیست. همین موضوع باعث می شود که جوش به صورت یکنواخت توزیع نشود یا سوراخ پیچ ها دقیق روی محور نیرویی قرار نگیرند.

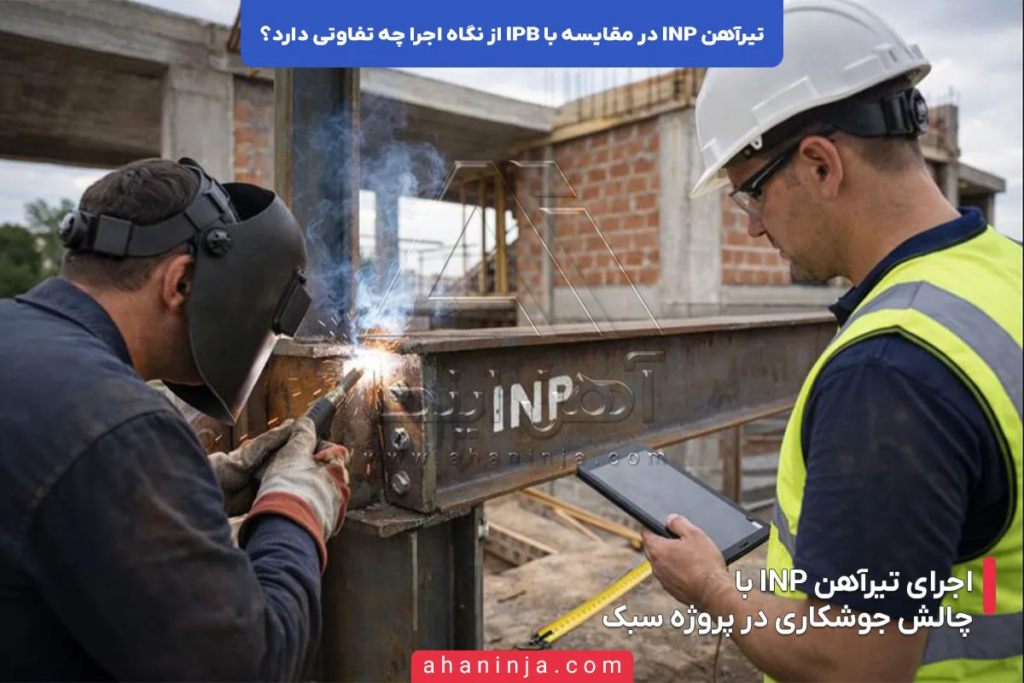

جوشکاری تیرآهن INP نیاز به تنظیم دقیق دستگاه و مهارت جوشکار دارد. اگر تنظیمات آمپر و ولتاژ متناسب با محل اتصال و ضخامت بال نباشد، یا جوش به خوبی به دو سمت بال نفوذ نکند، اتصال از نظر مهندسی مردود است. برای همین حضور ناظر فنی در این مرحله ضروری است. ضمن اینکه اگر از پیچ و مهره استفاده شود، ممکن است عرض کم بال اجازه نصب ورق اتصال بزرگ را ندهد و مهندس اجرا مجبور شود محل سوراخ ها را تغییر دهد که این کار در بسیاری از مواقع با استانداردها سازگار نیست.
از طرف دیگر، پایداری تیرآهن INP در دهانه های بلند کمتر از مقاطع بال پهن مثل IPB است. در دهانه های بیش از ۵ یا ۶ متر، استفاده از این تیرآهن بدون تقویت با مهاربند یا تیرک های کمکی، می تواند به پیچش یا خم شدن تیر منجر شود. این موضوع نه فقط در عملکرد سازه تاثیر می گذارد، بلکه در ظاهر سقف و عملکرد نهایی سازه نیز اختلال ایجاد می کند. مهندسان معمولا در این شرایط، از بادبند یا مهاربند جانبی استفاده می کنند تا از تغییر شکل جلوگیری شود.
نکته مثبت اجرای تیرآهن INP، وزن سبک تر و حمل آسان تر آن است. در پروژه هایی که محدودیت جرثقیل، ارتفاع یا دسترسی وجود دارد، این ویژگی می تواند مزیت بزرگی باشد. همچنین در پروژه های روستایی یا نیمه صنعتی که امکانات کارگاهی محدود است، نصب این تیرآهن ساده تر و سریع تر پیش می رود. البته باید مراقب بود که این مزیت باعث نشود تیم اجرایی از کیفیت اتصالات غافل بماند.
در نهایت، باید گفت که اجرای موفق تیرآهن INP نیازمند درک دقیق از رفتار مقطع، شناخت موقعیت استفاده و رعایت الزامات طراحی است. اگر این موارد رعایت شود، این مقطع می تواند انتخابی اقتصادی و مفید باشد. اما اگر فقط به خاطر قیمت کمتر انتخاب شود، در بلندمدت ممکن است پروژه را با مشکلات جدی مواجه کند.
پس اجرای تیرآهن INP، ساده به نظر می رسد ولی در عمل نیازمند دقت، مهارت و نظارت دائمی است. استفاده درست از این مقطع فقط وقتی ممکن است که تیم فنی پروژه به تفاوت های اجرایی آن مسلط باشد و تصمیم گیری بر پایه تحلیل واقعی و تجربه صورت گیرد.
در صنعت ساختمانسازی، انتخاب نوع مناسب تیرآهن نقش بسیار مهمی در ایمنی، دوام و هزینه نهایی پروژه دارد، یکی از مقاطع پرکاربرد در این حوزه، تیرآهن INP است که در بسیاری از پروژههای صنعتی، ساختمانی و نیمهسنگین مورد استفاده قرار میگیرد، در این مقاله به تیرآهن INP،ویژگی ها، کاربردها و مشخصات فنی مهم آن می پردازیم:
بیشتر بخوانید
ویژگی های اجرایی تیرآهن INP
تیرآهن INP در نگاه اول ممکن است شبیه سایر تیرآهن ها به نظر برسد، اما در عمل و در زمان اجرا، تفاوت های آن بهخوبی خودش را نشان میدهد. این مقطع بهدلیل شکل هندسی خاصی که دارد، در مرحله نصب و اجرا، نیازمند دقت بیشتر، تجربه فنی بالا و هماهنگی کامل بین تیم مهندسی و اجرایی است. اگر به این تفاوت ها توجه نشود، احتمال دارد با مشکلاتی مثل اتصالات ضعیف، عدم پایداری یا دوبارهکاری در پروژه مواجه شویم.
در ادامه، مهمترین ویژگی های اجرایی تیرآهن INP را بهصورت دقیق بررسی میکنیم:

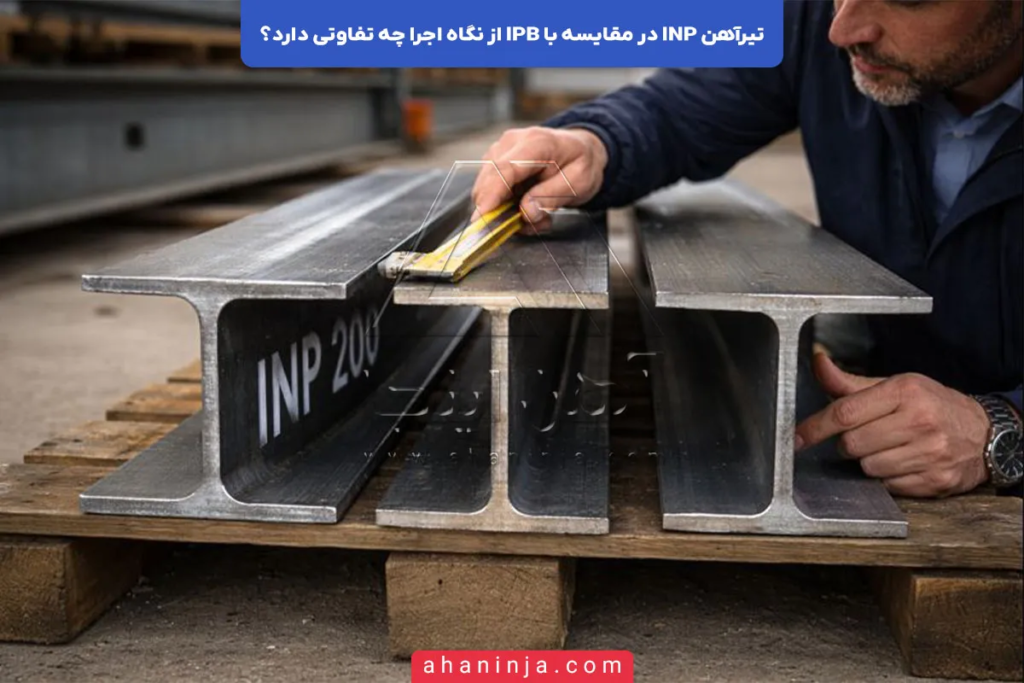

- بال های شیب دار و ضخامت متغیر
اصلیترین تفاوت این مقطع با سایر تیرآهن ها، طراحی شیب دار بال ها است. ضخامت بال از محل اتصال به جان تا لبه بیرونی بهتدریج کاهش مییابد. این موضوع باعث میشود سطح تماس برای اتصالات جوشی یا پیچ و مهره ای یکنواخت نباشد. نتیجهاش؟ توزیع غیریکسان تنش و افزایش احتمال ضعف در اتصال، مخصوصاً در نواحی حساس سازه. - نیاز به تنظیم دقیق پارامترهای جوشکاری
اجرای جوش روی بال با ضخامت متغیر ساده نیست. برای اینکه اتصال استاندارد و مقاوم باشد، باید شدت جریان، نوع الکترود و زمان جوشکاری کاملاً با ضخامت واقعی تنظیم شود. هرگونه سهلانگاری میتواند باعث نفوذ ناقص، سوختگی یا جوش سرد شود، چیزی که در یک پروژه حرفهای بههیچوجه قابل قبول نیست. - محدودیت در اجرای اتصالات پیچ و مهره ای
بهدلیل عرض کمتر بال تیرآهن INP نسبت به تیرآهن های IPE و IPB، اجرای برخی از اتصالات رایج با مشکل روبهرو میشود. برای مثال، ممکن است فضای کافی برای نصب گاست پلیت، قرارگیری پیچ ها یا فاصله مناسب از لبه وجود نداشته باشد، و این موضوع میتواند مقاومت نهایی اتصال را کاهش دهد. - پایداری کمتر در دهانه های بلند
استفاده از تیرآهن INP در دهانه های بالای ۶ متر، معمولاً بدون مهاربند جانبی توصیه نمیشود. چون این مقطع در برابر پیچش جانبی، خمش شدید یا لرزش های افقی مقاومت کافی ندارد. در چنین شرایطی، نبود پشتیبانی جانبی مناسب میتواند باعث افت کیفیت و حتی خطر تغییر شکل سازه شود. - تناسب با سازه های سبک و کم ارتفاع
در پروژه هایی مثل سوله های کوچک، ویلاهای یک یا دو طبقه، انبارهای سبک یا سازه های موقت، استفاده از INP توجیه فنی و اقتصادی دارد. البته به شرطی که میزان بار وارده، طول دهانه و شرایط اتصال، از قبل دقیق طراحی شده باشند. - امکان حمل و نصب ساده تر بهدلیل وزن پایین
یکی از مزایای قابل توجه این مقطع، وزن کمتر نسبت به مقاطع بال پهن است. این ویژگی باعث میشود در پروژه هایی که محدودیت در فضای کارگاهی، تجهیزات یا جرثقیل وجود دارد، حمل و نصب راحتتر انجام شود و حتی در برخی پروژه ها، کارگران با تجهیزات سبکتر بتوانند عملیات نصب را انجام دهند. - وابستگی بیشتر به دقت و مهارت اجرایی
شکل خاص این تیرآهن باعث میشود کوچکترین خطا در جوشکاری، برش یا نصب تأثیر مستقیم بر عملکرد نهایی داشته باشد. بنابراین موفقیت در اجرای INP وابسته به تجربه، دقت و آگاهی کامل تیم اجرایی است، نه صرفاً پیروی از نقشه. - محدودیت در استفاده از اتصالات استاندارد یا پیش ساخته
بسیاری از اتصالات آماده بازار، مخصوص تیرآهن های IPE یا IPB طراحی شدهاند. اما چون هندسه بال تیرآهن INP متفاوت است، نمیتوان همه آنها را بدون اصلاح استفاده کرد. این موضوع باعث افزایش زمان و هزینه نصب میشود و گاهی حتی نیاز به بازطراحی قطعات اتصال دارد. - لزوم بررسی ابعاد واقعی پیش از نصب
در بسیاری از موارد، مخصوصاً هنگام استفاده از تیرآهن های وارداتی یا غیراستاندارد، ابعاد واقعی مقطع با آنچه روی کاغذ نوشته شده تفاوت دارد. اگر این اختلافات قبل از نصب بررسی نشوند، ممکن است اتصال به درستی اجرا نشود و اصلاح آن، همزمانبر و هم پرهزینه باشد. - حساسیت بالا نسبت به برش و سوراخ کاری اشتباه
ضخامت کمتر لبه های بال باعث میشود در صورت استفاده از ابزار نامناسب یا تیغه کند، لبه ها لبپر شده یا تاب بردارند. این نوع آسیبها اگر در محل اتصال رخ دهد، میتواند امنیت سازه را کاهش دهد و در نهایت نیاز به بازسازی یا تعویض مقطع ایجاد کند.
در پروژههای عمرانی و صنعتی، تیرآهن یکی از اساسیترین اجزای سازههای فولادی محسوب میشود که وظیفهی اصلی آن تحمل بارهای سنگین و انتقال نیروها به ستونهاست، اما پیش از نصب و اجرا، این مقاطع باید بر اساس نقشههای مهندسی دقیق، عملیات برش و سوراخ کاری تیرآهن را پشت سر بگذارند، در این مقاله به اصول برش و سوراخ کاری تیرآهن می پردازیم:
بیشتر بخوانیداجرای تیرآهن IPB در پروژه ها چگونه است؟

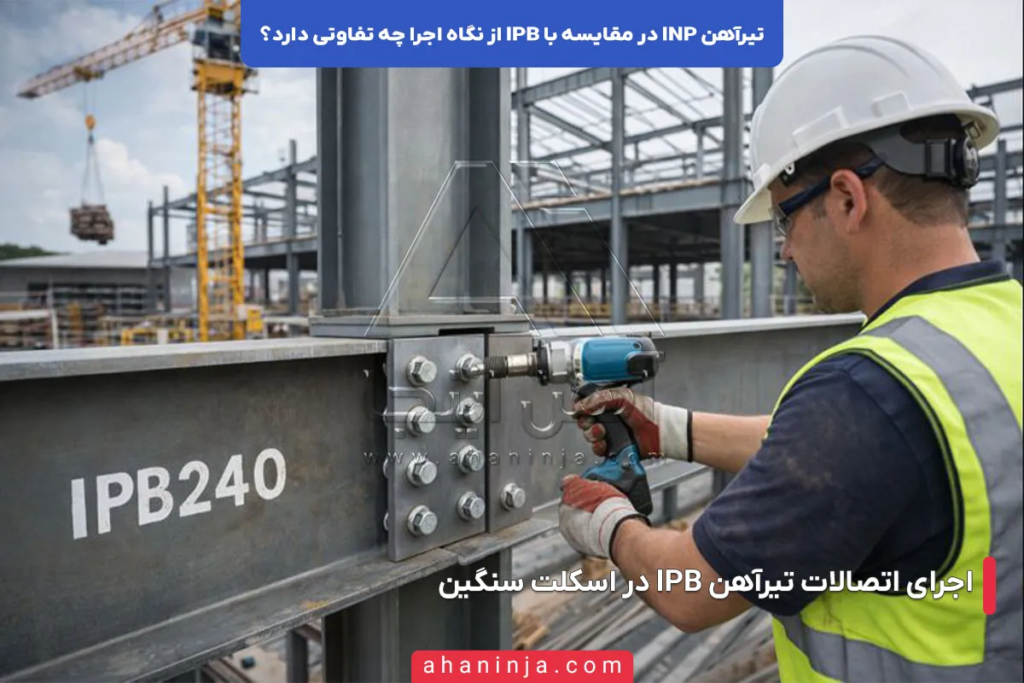

نصب و اجرای تیرآهن IPB بهدلیل ویژگیهای هندسی خاص آن، فرآیندی نسبتاً استاندارد، اما با الزامات فنی دقیق است. این تیرآهن با بالهای پهن و یکنواخت، معمولاً در پروژههایی بهکار میرود که نیاز به تحمل بار بالا، پایداری خمشی، و اجرای دقیق اتصالات وجود دارد. در واقع، هرچقدر پروژه از نظر سازهای حساستر و طبقات بالاتر باشد، احتمال انتخاب تیرآهن IPB در طراحی افزایش مییابد. از طرفی، همین خصوصیات باعث شده اجرای این مقطع فولادی هم آسانتر و هم پرمسئولیتتر باشد.
اولین مرحله در اجرای IPB، بررسی کامل نقشههای سازه، دیتیلهای اتصال و تطبیق مقطع با دفترچه محاسبات است. این تیرآهن در انواع مختلفی از نظر وزن، ارتفاع و عرض بال تولید میشود و انتخاب نادرست آن، ممکن است منجر به تغییر رفتار سازهای شود. بنابراین تأیید مقطع تحویلی قبل از نصب، امری کاملاً ضروری است.
در ادامه، برشکاری، آمادهسازی لبهها و نصب اتصالات فلزی آغاز میشود. بهدلیل یکنواخت بودن ضخامت بالها، جوشکاری این مقطع نسبت به تیرآهنهای معمولی مانند IPE یا INP، عملکرد یکنواختتر و مطمئنتری دارد. علاوه بر آن، اجرای اتصالات پیچ و مهرهای روی بال IPB با دقت بالاتری انجام میشود، چون ضخامت بال اجازه میدهد سوراخها با فاصله استاندارد از لبه ایجاد شده و ترک یا ضعف اتصال به حداقل برسد.
در پروژههایی مانند اسکلتهای فلزی چندطبقه، سولههای صنعتی یا پلهای فلزی، IPB بهعنوان تیر اصلی یا حتی ستون استفاده میشود. نصب این مقطع در این موارد معمولاً با جرثقیلهای سنگین انجام میشود و بهدلیل وزن بیشتر، باید تمام تمهیدات ایمنی در فرآیند بارگیری، جابجایی و استقرار رعایت شود. برای مثال، استفاده از زنجیر مهار، تسمه ایمنی، شابلونهای نصب و ابزار تراز لیزری، جزو الزامات کارگاهی در اجرای تیرآهن IPB است.
نکتهای که در اجرای این مقطع باید مدنظر باشد، توجه به کنترل خیز مجاز تیر، تنظیم دقیق محل اتصالات، و پیشبینی انبساط یا نشستهای احتمالی سازهای است. چون IPB معمولاً در محلهایی استفاده میشود که بارگذاری سنگین و چندنقطهای وجود دارد، باید قبل از تثبیت نهایی تیر، تمام پارامترهای نصب بهطور کامل بررسی و تأیید شود.
همچنین، بسیاری از قطعات پیشساخته صنعتی مانند بادبندها، قابهای خمشی، صفحات تقویتی و ورقهای مهاری بهگونهای طراحی میشوند که با بال IPB کاملاً سازگار باشند. این موضوع باعث میشود در بسیاری از پروژهها، فرآیند اجرا سریعتر پیش برود و نیاز به اصلاح در محل به حداقل برسد. با این حال، در پروژههای دقیق صنعتی، حتی برای IPB نیز نیاز به تطبیق نهایی در محل و تأیید ناظر سازه وجود دارد.
در مجموع، اجرای تیرآهن IPB بهواسطه ساختار هندسی بهینه، با دقت بالاتر، اطمینان بیشتر و سرعت نصب مناسبتری همراه است. با رعایت اصول طراحی، دقت در نقشهخوانی و استفاده از نیروی متخصص در جوشکاری و نصب، این مقطع میتواند عملکردی کاملاً قابل اعتماد در سازه داشته باشد و یکی از اجزای کلیدی در موفقیت پروژههای بزرگ باشد.
ویژگی های اجرایی تیرآهن IPB
تیرآهن IPB که در بازار ایران با عنوان تیرآهن بال پهن یا تیرآهن هاش شناخته میشود، یکی از پرکاربردترین مقاطع فولادی در سازههای سنگین و چندطبقه است. طراحی این تیرآهن بر پایه استانداردهای اروپایی بوده و بهگونهای است که در آن، عرض بال تقریباً برابر با ارتفاع جان است. همین ویژگی باعث شده این مقطع، از نظر پایداری، امکان اجرای اتصالات و تحمل بارهای جانبی، بسیار قویتر از سایر تیرآهنها عمل کند.
در اجرای تیرآهن IPB، نکاتی وجود دارد که درک آنها میتواند به انتخاب بهتر، طراحی دقیقتر و اجرای مطمئنتر در پروژه منجر شود. در ادامه، مهمترین ویژگی های اجرایی تیرآهن IPB را بررسی میکنیم:
- بال های پهن و یکنواخت در سراسر مقطع
تیرآهن IPB دارای بال هایی با ضخامت یکنواخت در تمام طول است. این ویژگی در زمان جوشکاری، سوراخ کاری و نصب اتصالات پیچ و مهره ای باعث افزایش دقت و یکنواختی در اجرای اتصال میشود. بال یکنواخت همچنین مانع از تمرکز تنش در نقاط بحرانی میشود و رفتار سازهای قابل پیشبینیتری را ارائه میدهد. - پایداری بسیار بالا در دهانه های بلند و بارهای سنگین
طراحی متقارن و ابعاد بزرگتر بال نسبت به تیرآهن IPE یا INP، باعث شده مقاومت خمشی و پایداری جانبی IPB بسیار بیشتر باشد. در دهانههای بلند یا طبقات بالای ساختمان، این تیرآهن بهراحتی عملکرد مناسبی از خود نشان میدهد و نیاز به مهاربند جانبی را تا حد زیادی کاهش میدهد. - امکان اجرای سریعتر و دقیقتر اتصالات سازهای
بهدلیل شکل مناسب و یکنواخت بودن بالها، بسیاری از اتصالات استاندارد مانند گاست پلیت، ورق تقویتی، بیس پلیت و بادبندها، بدون نیاز به اصلاح یا سفارشیسازی خاصی قابل اجرا هستند. این موضوع باعث صرفهجویی در زمان نصب و کاهش هزینههای اجرایی میشود. - مناسب برای اجرای ستون، تیر اصلی و قاب خمشی
تیرآهن IPB بهدلیل ظرفیت بالا، اغلب بهعنوان عضو باربر اصلی در سازههای فلزی بهکار میرود. در اسکلتهای فلزی چندطبقه، برای ستون های سنگین، تیرهای اصلی سقف یا اجرای قاب های خمشی استفاده از این تیرآهن مرسوم است. عملکرد مناسب آن در انتقال نیرو، باعث افزایش ایمنی و یکپارچگی سازه میشود. - سازگاری کامل با قطعات پیشساخته صنعتی
بهدلیل پهنای بال استاندارد و قابلیت تحمل بار زیاد، این تیرآهن در بسیاری از قطعات پیشساخته صنعتی (مانند قابهای کارخانهای، سولهها، پلها و…) استفاده میشود. اتصال بین اعضا نیز بدون نیاز به تنظیم مجدد ابعاد یا افزودن ورق تقویتی انجام میپذیرد. - تحمل بارهای متمرکز و گسترده با تغییر شکل کم
تیرآهن IPB توانایی بسیار بالایی در تحمل بارهای متمرکز و گسترده بدون تغییر شکل محسوس دارد. این ویژگی برای پروژههایی که در آنها نوسان بار وجود دارد یا بارگذاری بهصورت نامتقارن انجام میشود (مانند جرثقیلهای سقفی یا سازههای صنعتی)، اهمیت زیادی دارد. - افزایش سرعت اجرا بهدلیل شکل منظم و مقطع مقاوم
استفاده از این تیرآهن باعث کاهش خطای نصب، افزایش سرعت اجرا و بهینه شدن فرآیند نصب سازه میشود. چون نیازی به اصلاح مقطع، تراشیدن یا تنظیم چندباره نیست، عملیات جوش و نصب بدون وقفه و با دقت بالا پیش میرود. - افزایش ایمنی در حین اجرا و پس از بهرهبرداری
شکل منظم، پایداری بالا و دقت در اجرای اتصال، همگی منجر به کاهش ریسک خطای انسانی، ایمنی بیشتر کارگاه حین نصب و عملکرد پایدار سازه پس از بهرهبرداری میشوند. در پروژههایی با حساسیت بالا مانند بیمارستانها، پلها، یا ساختمانهای بلندمرتبه، این ویژگی بسیار کلیدی است. - نیاز به تجهیزات حمل و نصب قویتر
یکی از نکات اجرایی مهم در استفاده از تیرآهن IPB، وزن بالای آن نسبت به سایر مقاطع است. این موضوع باعث میشود برای حمل، بارگیری و نصب آن از جرثقیلهای قویتر، لیفتراک صنعتی یا سیستمهای مهار مقاوم استفاده شود. این نیاز باید از پیش در برنامهریزی کارگاهی لحاظ شود. - قابلیت استفاده در سیستمهای سازهای با عملکرد لرزهای بالا
تیرآهن IPB با توجه به شکل هندسی متقارن و رفتار خمشی مناسب، گزینهای بسیار مطلوب در سیستمهای مقاوم در برابر زلزله محسوب میشود. در قابهای خمشی ویژه یا مهاربندهای واگرا، استفاده از این مقطع میتواند به بهبود شکلپذیری، کاهش تمرکز تنش و افزایش دوام اتصال کمک کند.
در بسیاری از پروژههای عمرانی، صنعتی و ساختمانی، از تیرآهن IPB که به آن تیرآهن هاش (H-Beam) نیز گفته میشود، بهعنوان یکی از اصلیترین اجزای سازه استفاده میشود، در این مقاله به تیرآهن IPB، ویژگی ها، کاربردها و مزایای استفاده از آن می پردازیم:
بیشتر بخوانیدتفاوت اجرای تیرآهن INP و تیرآهن IPB
در جدول زیر مهمترین تفاوتهای اجرایی بین این دو نوع تیرآهن بررسی کرده ایم:
| مورد مقایسه | تیرآهن INP | تیرآهن IPB |
|---|---|---|
| طراحی بال | شیبدار از ریشه به لبه، با ضخامت متغیر | بال پهن، ضخیم و یکنواخت در تمام طول |
| رفتار در جوشکاری | نیاز به تنظیم دقیق دستگاه بهدلیل ضخامت متغیر بال | اجرای یکنواخت و سادهتر بهدلیل بالهای یکنواخت |
| اتصالات پیچ و مهرهای | محدودیت در فضا و فاصله مناسب از لبه برای سوراخکاری | فضای کافی برای سوراخکاری و نصب اتصالات استاندارد |
| پایداری جانبی در دهانه بلند | پایینتر؛ نیاز به مهاربند جانبی برای جلوگیری از پیچش | بالا؛ در بسیاری از موارد بدون مهاربند هم پایداری مناسبی دارد |
| رفتار خمشی | ضعیفتر در بارگذاری متمرکز و طولانی | مقاومتر در برابر خمش در دهانههای بلند |
| تناسب با پروژههای سبک | مناسب برای دهانههای کوتاه و بارگذاری سبک | برای پروژههای سنگین نیز قابل استفاده است، اما برای پروژههای سبک اقتصادی نیست |
| وزن و حمل و نصب | سبکتر؛ حمل آسانتر با تجهیزات سبک | سنگینتر؛ نیاز به جرثقیل و تجهیزات قویتر |
| هماهنگی با اتصالات پیشساخته | در بسیاری از موارد نیاز به اصلاح اتصال دارد | کاملاً هماهنگ با قطعات صنعتی و پیشساخته |
| رفتار تحت بارهای لرزهای | حساستر و مستعد تغییر شکل | مناسب برای قابهای خمشی ویژه و سازههای مقاوم در برابر زلزله |
| دقت و ایمنی در اجرا | به مهارت بالای تیم اجرایی وابسته است | اجرای آسانتر با خطای کمتر در اتصالات |
تیرآهن INP برای اجرا انتخاب بهتری است یا تیرآهن IPB؟
پاسخ به این سوال که تیرآهن INP بهتر است یا IPB، بهطور کامل وابسته به شرایط پروژه، هدف طراحی، موقعیت اجرایی و الزامات سازهای است. هیچکدام از این دو مقطع را نمیتوان مطلقاً بهتر یا ضعیفتر دانست؛ بلکه باید با نگاهی دقیق و فنی، مزایا، محدودیتها و رفتار هرکدام را در بستر واقعی پروژه بررسی کرد.
تیرآهن INP بهدلیل طراحی شیبدار بالها، وزن سبکتر و قیمت اقتصادیتر، در پروژههایی با دهانههای کوتاه، ارتفاع محدود، بارگذاری سبک و فضای کارگاهی محدود گزینهای قابل قبول است. اجرای این تیرآهن در پروژههایی مانند انبارهای موقت، ساختمانهای یک یا دو طبقه و سازههای ساده، میتواند باعث کاهش هزینهها و تسهیل در عملیات نصب شود. اما همین مزایا، در پروژههایی با حساسیت بالا به نقطه ضعف تبدیل میشود. چرا که INP در برابر پیچش جانبی، تغییر شکل در بارگذاری زیاد و دشواری در اجرای اتصالات پیچ و مهرهای و جوشکاری عملکرد ضعیفتری دارد.
در مقابل، تیرآهن IPB یک گزینه کاملاً حرفهای و فنی برای پروژههایی است که بار سنگین، دهانههای بلند، الزامات لرزهای، چندطبقه بودن سازه و سرعت و دقت در اجرا اهمیت دارد. این تیرآهن با طراحی بال پهن و ضخامت یکنواخت، امکان اجرای اتصالات استاندارد و صنعتی را فراهم میکند، در برابر نیروهای جانبی مقاومت بالایی دارد و در پروژههای صنعتی و ساختمانی سنگین، انتخاب اول مهندسان سازه محسوب میشود.
از منظر اجرایی نیز، IPB اگرچه سنگینتر است و حمل آن نیازمند تجهیزات قویتری میباشد، اما بهدلیل رفتار سازهای بهتر، بالهای یکنواخت و هماهنگی با اتصالات پیشساخته، خطای نصب کمتری دارد و سرعت اجرا را افزایش میدهد.
در واقع، میتوان گفت:
- اگر پروژه سبک است، دهانهها کوتاه هستند، محدودیت بودجه وجود دارد و دقت فوقالعادهای نیاز نیست، تیرآهن INP قابل قبول است؛ البته بهشرط طراحی دقیق و اجرای کنترلشده.
- اما اگر پروژه حساس است، بار زیادی روی سازه وارد میشود، دهانهها بلند هستند یا استانداردهای اجرایی سختگیرانهای وجود دارد، تیرآهن IPB بدون تردید انتخاب بهتر و ایمنتری خواهد بود.
در نهایت، آنچه اهمیت دارد، تحلیل دقیق نقشه سازه، هماهنگی با دفترچه محاسبات، شرایط واقعی محل پروژه و مشاوره با تیم فنی باتجربه است. انتخاب مقطع بر اساس صرف قیمت یا راحتی تهیه، ممکن است در ظاهر منطقی به نظر برسد، اما در فاز اجرا، هزینههای پنهان و مشکلات فنی جدی به همراه خواهد داشت. برای همین است که در بسیاری از پروژههای حرفهای، تصمیم نهایی در خصوص نوع مقطع، پس از مشورت دقیق بین طراح سازه، ناظر مقیم و تیم اجرایی گرفته میشود.
نکات اجرایی مهم برای نصب تیرآهن INP و IPB
نصب صحیح تیرآهن در هر پروژه سازهای، یکی از حیاتیترین مراحل اجرای اسکلت فلزی محسوب میشود. انتخاب درست مقطع، بررسی شرایط کارگاهی، رعایت الزامات جوش و اتصال و هماهنگی بین تیم طراحی و تیم اجرا، همگی در کیفیت نهایی اجرای تیرآهنها تأثیر مستقیم دارند. در این میان، تیرآهن INP و تیرآهن IPB بهعنوان دو مقطع رایج، هرکدام ویژگیها و نکات اجرایی خاص خود را دارند. آشنایی با این نکات به کاهش خطا، افزایش ایمنی، بهبود سرعت اجرا و کاهش هزینههای دوبارهکاری کمک میکند.
در ادامه، به مهمترین نکات اجرایی نصب این دو نوع تیرآهن به تفکیک اشاره می کنیم:
- بررسی دقیق نقشههای اجرایی و مشخصات فنی مقطع
پیش از شروع نصب، لازم است نقشههای سازهای، دفترچه محاسبات و دیتیلهای اتصالات با دقت بررسی شوند. انتخاب اشتباه نوع تیرآهن (مثلاً استفاده از INP به جای IPB) میتواند در عملکرد کلی سازه اختلال ایجاد کند. در برخی پروژهها دیده شده که به دلیل شباهت ظاهری تیرآهنها، مقاطع اشتباه اجرا شدهاند و این موضوع بعدها نیاز به اصلاح سنگین داشته است. - تطبیق ابعاد واقعی تیرآهن با اطلاعات نقشه
بهخصوص در مورد تیرآهن INP که در بازار ایران در ابعاد مختلف و بعضاً غیراستاندارد عرضه میشود، ضروری است ابعاد واقعی (ارتفاع، عرض بال، ضخامت بال و جان) پیش از نصب با نقشه تطبیق داده شود. اختلاف ابعاد در محل اتصال ممکن است باعث ناهمراستایی سوراخها، بیدقتی در اتصال و حتی تضعیف مقاومت سازهای شود. - رعایت اصول برشکاری دقیق و ایمن
برش ابتدایی تیرها باید با دستگاههای استاندارد (مانند اره نواری یا شعلهبر با کنترل دستی دقیق) انجام شود. در تیرآهن INP بهدلیل لبههای نازکتر و غیر یکنواخت بالها، خطر لبپر شدن یا تغییر شکل در لبهها بیشتر است. استفاده از تیغههای کند یا عدم دقت در زاویه برش، میتواند منجر به اختلال در اجرای اتصال و نیاز به اصلاح شود. - توجه به شرایط جوشکاری متناسب با نوع مقطع
در تیرآهن IPB بهدلیل یکنواخت بودن ضخامت بال، جوشکاری یکنواخت و مقاومتری قابل اجراست. اما در تیرآهن INP، اپراتور باید توانایی تنظیم دقیق شدت جریان، نوع الکترود و زاویه جوش را داشته باشد تا اتصال در محل نازکتر بال دچار ضعف نشود. در صورتی که بخشی از جوش بهخوبی نفوذ نکند، اتصال از نظر فنی مردود خواهد بود و احتمال گسیختگی در محل جوش وجود دارد. - اجرای دقیق اتصالات پیچ و مهرهای مطابق آییننامه
نصب صفحات اتصال، سوراخکاری تیر و ستون، و جایگذاری پیچها باید طبق اصول استاندارد انجام شود. در تیرآهن INP، بهدلیل عرض کمتر بال، گاهی فضای کافی برای نصب پیچها با فاصله مناسب از لبه وجود ندارد. در این حالت باید یا طراحی اتصال اصلاح شود یا از مقطع جایگزین استفاده گردد. عدم رعایت فاصله لبه تا مرکز سوراخ میتواند باعث ترک خوردن ورق یا از بین رفتن گواهی کنترل کیفیت اتصال شود. - کنترل خیز تیر پیش از تثبیت نهایی
در حین نصب، بهویژه در دهانههای بلند، کنترل خیز مجاز بسیار اهمیت دارد. در تیرآهن INP احتمال خیز بیشتر است، بهویژه اگر بدون مهاربند یا تیرک تقویتی اجرا شود. در تیرآهن IPB بهدلیل هندسه مقاومتر، رفتار خمشی قابل کنترلتری دیده میشود. با این حال، در هر دو مورد باید پیش از بتنریزی سقف، خیز تیر کنترل و در صورت لزوم اصلاح شود. - استفاده از مهاربند جانبی در موارد ضروری
تیرآهن INP در پروژههایی با دهانه بلند نیازمند استفاده از مهاربندهای افقی یا مورب برای جلوگیری از پیچش جانبی است. اگر این تقویتها در نقشه دیده نشده یا هنگام اجرا حذف شوند، پایداری تیر کاهش مییابد. تیرآهن IPB در بسیاری از موارد بدون نیاز به مهاربند نیز پاسخگوی نیازهای پایداری جانبی هست، اما در پروژههای لرزهای یا با بار نوسانی، اجرای مهاربند توصیه میشود. - بررسی امکان استفاده از اتصالات پیشساخته یا آماده
تیرآهن IPB بهدلیل استاندارد بودن ابعاد بال، بهراحتی با بسیاری از اتصالات صنعتی و پیشساخته هماهنگ میشود. اما در مورد INP، بهدلیل تفاوت شکل بالها، ممکن است برخی اتصالات از پیش ساخته شده نیاز به تغییرات داشته باشند. این موضوع باید پیش از شروع نصب بررسی و پیشبینی شود تا در زمان اجرا باعث تأخیر نشود. - هماهنگی کامل بین تیم طراحی، نظارت و اجرا
موفقیت در نصب این مقاطع نیازمند ارتباط دقیق و پیوسته بین مهندس طراح، ناظر فنی و تیم اجرایی است. هرگونه عدم تطابق در نقشهها، مقاطع تحویلی یا شرایط واقعی کارگاه باید پیش از اجرا حل و فصل شود. وجود بازخورد بهموقع بین این بخشها مانع از بروز اشتباههای پرهزینه میشود. - رعایت الزامات ایمنی در هنگام نصب و مهار تیرآهن
بهخصوص در نصب تیرآهن IPB که وزن بالاتری دارد، استفاده از جرثقیل مناسب، تجهیزات مهاربندی مطمئن و نیروی انسانی آموزش دیده الزامی است. رعایت نکردن این موارد ممکن است منجر به سقوط تیر، آسیب به نیروهای اجرایی یا تخریب بخشی از اسکلت شود. استفاده از تسمه مهار، زنجیر ایمنی و نظارت لحظهای، از اصول اولیه نصب ایمن مقاطع سنگین محسوب میشود.
تیرآهن از مهمترین و پرکاربردترین مقاطع فولادی در ساخت سازههای فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نامگذاری استاندارد آن، برای مهندسان عمران، مجریان پروژهها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:
بیشتر بخوانیدجمع بندی
شناخت دقیق تفاوت اجرای تیرآهن INP و تیرآهن IPB به شما این امکان را میدهد که با آگاهی بیشتر تصمیمگیری کنید. تیرآهن INP برای پروژههایی با دهانه کوتاه و بار کم، انتخابی اقتصادی و قابل قبول است. در مقابل، تیرآهن IPB به دلیل رفتار سازهای پایدار، در پروژههای سنگین صنعتی، تجاری یا چندطبقه، راهحلی حرفهای و قابل اطمینان محسوب میشود.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
-
1. آیا تیرآهن INP برای سازههای سنگین مناسب است؟
در سازههای سنگین یا دهانههای بلند، به دلیل ضعف در مقاومت جانبی، استفاده از INP توصیه نمیشود مگر با مهاربند مناسب. -
2. کدام تیرآهن برای سازههای صنعتی بهتر است؟
معمولاً تیرآهن IPE بهدلیل پایداری بیشتر در بارگذاریهای سنگین در سازههای صنعتی ترجیح داده میشود. -
3. آیا میتوان INP را بهجای IPE در پروژه استفاده کرد؟
در برخی پروژههای سبک، این امکان وجود دارد؛ اما باید حتماً مهندس طراح سازه تایید نهایی را بدهد. -
4. در پروژههای کوچک، کدام تیرآهن اقتصادیتر است؟
در پروژههای کمارتفاع با دهانههای کوتاه، تیرآهن INP به دلیل وزن کمتر و قیمت پایینتر اقتصادیتر است. -
5. تفاوت اصلی INP و IPE در زمان برشکاری چیست؟
INP به دلیل بال شیبدار نیاز به دقت بیشتر در تنظیم زاویه برش دارد، اما IPE بهصورت یکنواخت و راحتتر برش میخورد.
