تفاوت تیرآهن لانه زنبوری و تیرآهن IPE + بررسی ویژگی های هر یک
در دنیای سازه‌های فولادی، انتخاب نوع مناسب تیرآهن تأثیر مستقیمی بر استحکام، دوام و هزینه نهایی پروژه دارد. در میان انواع تیرآهن‌های ساختمانی، دو مدل تیرآهن لانه زنبوری و تیرآهن IPE از پرکاربردترین گزینه‌ها هستند. هرچند هر دو برای تحمل بارهای خمشی و انتقال نیرو طراحی شده‌اند، اما تفاوت‌های زیادی در ساختار، مقاومت، وزن، نحوه تولید و کاربرد دارند. شناخت دقیق این تفاوت‌ها باعث میشود در انتخاب نوع تیر برای پروژه‌های ساختمانی، تصمیمی آگاهانه‌تر گرفته شود.
«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»
در این مقاله، به‌صورت فنی و کاربردی به بررسی تفاوت تیرآهن لانه زنبوری و تیرآهن IPE می‌پردازیم، پس در ادامه با اهن اینجا همراه باشید.

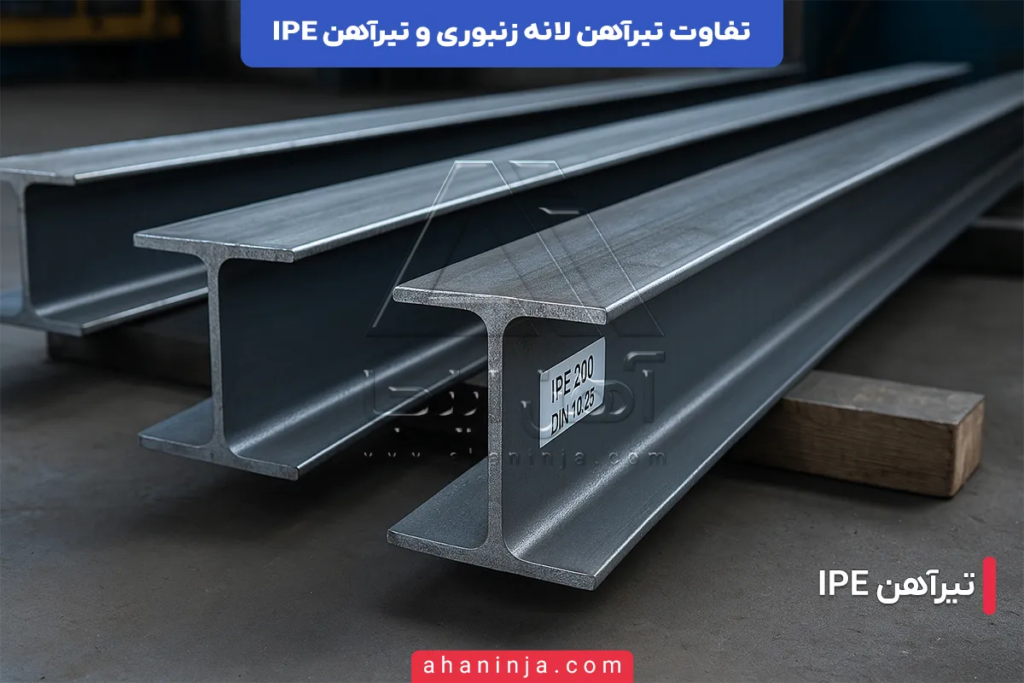

تیرآهن IPE چیست؟
وقتی از تیرآهن IPE صحبت می‌کنیم، در واقع درباره یکی از شناخته‌شده‌ترین و دقیق‌ترین مقاطع فولادی در صنعت ساختمان حرف می‌زنیم. شاید برایتان جالب باشد بدانید که این مدل تیرآهن، بر اساس استاندارد اروپایی DIN 1025 طراحی شده و به همین خاطر در تمام دنیا با همین مشخصات تولید میشود. این یعنی اگر یک تیرآهن IPE در ایران، آلمان یا ترکیه ساخته شود، از نظر شکل و ابعاد تفاوت چندانی نخواهد داشت؛ این همان دقتی است که باعث محبوبیتش میان مهندسان سازه شده است.
ما در مقاله ای جداگانه، به استاندارد های مربوط به حوزه تیرآهن پرداخته ایم، اگر مشتاق به کسب اطلاعات در این خصوص هستید، حتما مقاله استاندارد های تیرآهن در ایران و اروپا را مطالعه کنید.
شکل مقطع تیرآهن IPE به‌صورت حرف I انگلیسی است؛ دو بال در بالا و پایین، و یک جان فولادی در مرکز که بارهای فشاری و خمشی را منتقل میکند. اگر به برش آن نگاه کنید، سادگی و دقت طراحی را یکجا می‌بینید؛ نه پیچیدگی دارد و نه ضعف. همین سادگی هوشمندانه است که باعث شده این تیرآهن در بیشتر اسکلت‌های فولادی حضور ثابت داشته باشد.
فرآیند ساخت تیرآهن IPE با نورد گرم فولاد آغاز میشود. در دمایی حدود ۱۲۰۰ درجه سانتی‌گراد، شمش فولادی از بین غلتک‌های سنگین عبور میکند و آرام‌آرام شکل نهایی خود را پیدا میکند. در این مرحله، ضخامت جان (Web) و بال‌ها (Flanges) با دقت میلی‌متری کنترل میشود. نکته مهم این است که در تیرآهن IPE، ضخامت بال‌ها در تمام طول تیر ثابت باقی می‌ماند، بر خلاف مدل INP که ضخامت بال در انتها کمتر است. همین یکنواختی ظاهراً ساده، در واقع رمز اصلی پایداری مکانیکی و توزیع یکنواخت تنش‌ها در طول تیر است.
جنس فولاد مورد استفاده در این تیرآهن معمولاً فولاد کم‌کربن یا فولاد آلیاژی نرمه است که ضمن دارا بودن استحکام کششی بالا، قابلیت شکل‌پذیری مناسبی هم دارد. این ترکیب باعث میشود تیر بتواند در برابر نیروهای وارده، تا حدی تغییرشکل دهد بدون اینکه بشکند؛ موضوعی که در سازه‌های مقاوم در برابر زلزله اهمیت زیادی دارد. کارخانه‌هایی مثل ذوب آهن اصفهان، یزد احرامیان و شاهین بناب در ایران، این مقطع را با رعایت دقیق همین مشخصات تولید می‌کنند.
از دید ظاهری، تیرآهن IPE سطحی یکنواخت و متقارن دارد. لبه‌های بال آن تقریباً صاف و موازی‌اند و در نگاه اول حس تعادل و استحکام را منتقل می‌کنند. وقتی یک مهندس سازه از نزدیک به آن نگاه میکند، می‌داند با مقطعی طرف است که سال‌ها تجربه صنعتی پشت طراحی‌اش بوده؛ مقطعی که بین وزن، مقاومت، صرفه اقتصادی و ایمنی بهترین تعادل ممکن را برقرار کرده است.
در واقع، فلسفه طراحی تیرآهن IPE چیزی فراتر از یک قطعه فلز است. این تیرآهن حاصل دهه‌ها آزمون، خطا و بهینه‌سازی است؛ نتیجه تلاقی علم مهندسی و تجربه کارخانه‌ای. در هر متر از این تیر، منطقی نهفته است که می‌گوید چطور میتوان با کمترین میزان فولاد، بیشترین ظرفیت خمشی و پایداری سازه‌ای را به دست آورد. به همین خاطر است که هرجا صحبت از اسکلت‌های استاندارد و طراحی دقیق میشود، نام تیرآهن IPE همیشه در میان است.
در صنعت ساختمان‌سازی، انتخاب نوع مناسب تیرآهن نقش بسیار مهمی در ایمنی، دوام و هزینه نهایی پروژه دارد، یکی از مقاطع پرکاربرد در این حوزه، تیرآهن INP است که در بسیاری از پروژه‌های صنعتی، ساختمانی و نیمه‌سنگین مورد استفاده قرار می‌گیرد، در این مقاله به تیرآهن INP،ویژگی ها، کاربردها و مشخصات فنی مهم آن می پردازیم:
بیشتر بخوانیدویژگیهای تیرآهن IPE
تیرآهن IPE را میتوان نمادی از تعادل میان مهندسی، استحکام و سادگی دانست. هر ویژگی در این مقطع فولادی نتیجه سال‌ها آزمون و بهینه‌سازی است. در ادامه، مهم‌ترین ویژگی‌های این تیرآهن را با توضیح کامل بررسی می‌کنیم:
- ضخامت یکنواخت بال‌ها
در تیرآهن IPE ضخامت بال‌ها از ابتدا تا انتهای تیر ثابت است. شاید این موضوع در ظاهر ساده به نظر برسد، اما از دید سازه‌ای اهمیت زیادی دارد. وقتی ضخامت یکنواخت باشد، تنش‌های خمشی و فشاری در طول تیر به‌صورت متوازن پخش می‌شوند و احتمال تمرکز تنش یا تغییر شکل ناهمگون به حداقل می‌رسد. این ویژگی باعث میشود رفتار مکانیکی تیر در محاسبات سازه‌ای دقیق‌تر و قابل پیش‌بینی‌تر باشد. - مقطع استاندارد I شکل
مقطع I شکل تیرآهن باعث میشود بخش زیادی از مقاومت خمشی در بال‌ها متمرکز شود، در حالی که جان تیر وظیفه تحمل نیروهای برشی را بر عهده دارد. همین تقسیم هوشمندانه وظایف، باعث میشود تیرآهن IPE با مقدار فولاد کمتر، مقاومت بالاتری ارائه دهد. این طراحی ساده اما مهندسی‌شده، یکی از دلایل اصلی محبوبیت این تیرآهن در بین مهندسان است. - تولید بر اساس استاندارد اروپایی DIN 1025
تیرآهن IPE طبق استاندارد DIN 1025 تولید میشود که یکی از دقیق‌ترین استانداردهای مهندسی در جهان است. این استاندارد مشخص میکند که هر سایز از تیرآهن چه ابعاد، وزن و تلرانسی داشته باشد. نتیجه‌اش چیست؟ هماهنگی کامل بین تیرآهن‌های تولیدی کارخانه‌های مختلف. بنابراین وقتی در یک پروژه از چند برند مختلف استفاده شود، همگی با هم سازگار خواهند بود. - کیفیت فولاد و ترکیب آلیاژی دقیق
فولاد استفاده‌شده در تولید تیرآهن IPE معمولاً از نوع فولاد کم‌کربن یا فولاد نرمه ساختمانی (ST37 یا ST44) است. این ترکیب باعث میشود تیر علاوه بر مقاومت بالا، خاصیت شکل‌پذیری و جوش‌پذیری مناسبی داشته باشد. در نتیجه، هنگام اجرای اسکلت فلزی، جوش‌ها به‌خوبی به مقطع متصل می‌شوند و در برابر نیروهای دینامیکی مانند زلزله، شکست ناگهانی رخ نمی‌دهد. - وزن بهینه در برابر مقاومت بالا
در طراحی تیرآهن IPE تلاش شده تا نسبت وزن به ظرفیت خمشی در بهترین حالت ممکن قرار گیرد. یعنی تیر در عین سبک بودن، بتواند بارهای سنگین را تحمل کند. این مسئله در کاهش وزن کلی سازه و کاهش هزینه‌های فونداسیون و حمل‌ونقل تأثیر مستقیمی دارد. به همین دلیل است که در پروژه‌های بزرگ، استفاده از این تیرآهن کاملاً اقتصادی و منطقی به شمار می‌آید. - یکنواختی ابعادی و ظاهری
یکی از ویژگی‌های بارز تیرآهن IPE، ظاهری صاف، لبه‌های موازی و ضخامت دقیق در تمامی نقاط است. این ویژگی نه‌تنها از نظر فنی اهمیت دارد، بلکه در هنگام برش، سوراخ‌کاری یا اتصال به سایر مقاطع فولادی، اجرای کار را آسان‌تر و دقیق‌تر میکند. در واقع، این تیر از نظر کیفیت سطح و دقت ساخت، یکی از تمیزترین محصولات نورد گرم به حساب می‌آید. - پایداری حرارتی و دوام بالا
از آن‌جا که تیرآهن IPE در شرایط نورد گرم ساخته میشود، ساختار بلوری فولاد آن بسیار پایدار است. همین ویژگی باعث میشود در برابر تغییرات دمایی، آتش‌سوزی یا شرایط محیطی مرطوب، مقاومت قابل توجهی داشته باشد. در پروژه‌هایی که سازه در معرض دمای بالا قرار می‌گیرد (مثل کارگاه‌ها یا سوله‌های صنعتی)، این پایداری اهمیت زیادی دارد. - سهولت در طراحی و مدل‌سازی سازه‌ای
ابعاد و مشخصات فنی تیرآهن IPE در تمام نرم‌افزارهای طراحی سازه مانند ETABS و SAP2000 از پیش تعریف شده‌اند. این یعنی مهندسان می‌توانند به‌سادگی مدل‌سازی و تحلیل سازه را انجام دهند و مطمئن باشند که داده‌ها دقیقاً با واقعیت فیزیکی تیر مطابقت دارد. این هماهنگی میان طراحی نرم‌افزاری و تولید صنعتی، از مزیت‌های بزرگ این نوع تیرآهن است. - سازگاری با دیگر مقاطع فولادی
به دلیل شکل متقارن و ابعاد استاندارد، تیرآهن IPE به‌راحتی می‌تواند با دیگر مقاطع فولادی مانند نبشی، ناودانی، قوطی و ورق فولادی ترکیب شود. این سازگاری بالا باعث میشود در ساخت تیر و ستون‌های مرکب یا اتصال‌های پیچیده، انعطاف طراحی افزایش یابد و هزینه‌های اجرایی کاهش پیدا کند. - تولید گسترده در ایران و دسترسی بالا
تقریباً تمام کارخانه‌های بزرگ فولادی کشور از جمله ذوب آهن اصفهان، فایکو، یزد احرامیان، شاهین بناب و کرمانشاه تیرآهن IPE را در سایزهای مختلف تولید می‌کنند. همین دسترسی گسترده، خیال مهندسان و مجریان پروژه را راحت میکند، چون در صورت نیاز به جایگزینی یا تأمین سریع، به‌راحتی میتوان محصول مشابه با همان مشخصات را تهیه کرد.
کاربرد های تیرآهن IPE
اگر بخواهیم بدون اغراق بگوییم، تیرآهن IPE قلب تپنده‌ی اسکلت فولادی بسیاری از سازه‌های شهری و صنعتی است. در هر پروژه عمرانی که نیاز به تحمل بارهای خمشی و فشاری وجود دارد، رد پای این مقطع فولادی را میتوان دید. دلیلش هم روشن است: تیرآهن IPE ترکیبی از مقاومت، دقت ابعادی و سهولت اجرا را در خود دارد. در ادامه، مهم‌ترین کاربردهای این تیرآهن را بررسی می‌کنیم.
- اسکلت فلزی ساختمان‌ها
بیشترین استفاده از تیرآهن IPE در ساخت اسکلت فلزی ساختمانهای مسکونی، تجاری و اداری است. این تیرآهن‌ها در نقش تیرهای اصلی و فرعی، نیروهای وارد بر سقف و طبقات را به ستون‌ها منتقل می‌کنند. به‌دلیل رفتار یکنواخت در برابر خمش و نیروی فشاری، اجرای سقف‌های تیرآهن و طاق ضربی یا سقف‌های کامپوزیت با آن بسیار متداول است. تجربه نشان داده در پروژه‌هایی که با محدودیت زمان مواجه‌اند، استفاده از IPE سرعت نصب سازه را بهطور محسوسی افزایش می‌دهد. - ساخت پل‌ها و دهانه‌های متوسط
در ساخت پل‌های عابر یا پل‌های کوچک شهری، تیرآهن IPE یکی از اصلی‌ترین اعضای باربر محسوب میشود. به دلیل مقطع استاندارد و وزن متعادل، این تیرآهن قابلیت استفاده در دهانه‌های ۵ تا ۱۵ متری را دارد. همچنین در ترکیب با صفحات فولادی و ورق‌های تقویتی، میتوان آن را به تیرهای مرکب تبدیل کرد و مقاومت بیشتری در برابر بارهای متمرکز ایجاد نمود. در بسیاری از پل‌های شهری قدیمی ایران، تیرآهن IPE هنوز پس از سال‌ها عملکردی کاملاً پایدار دارد. - سوله‌ها و سازه‌های صنعتی سبک
در پروژه‌های صنعتی، مانند انبارها، سالن‌های تولید، کارگاه‌ها و سوله‌ها، تیرآهن IPE به‌عنوان تیر عرضی و تیر سقفی استفاده میشود. ترکیب آن با نبشی و ورق فولادی برای ساخت تیرهای خرپایی یا قاب‌های صنعتی بسیار رایج است. مهندسان معمولاً به دلیل وزن متعادل و سهولت جوشکاری، از این مقطع برای دهانه‌های متوسط و سازه‌هایی استفاده می‌کنند که نیاز به پایداری طولانی‌مدت دارند. - ستون‌های سازه‌ای و قاب‌های فلزی
شاید بسیاری تصور کنند تیرآهن IPE فقط برای تیرهای افقی کاربرد دارد، اما در عمل از آن برای ساخت ستون نیز استفاده میشود. در قاب‌های فولادی یا قاب‌های خمشی (Moment Frame)، دو یا چند تیرآهن IPE به‌صورت دوبل به هم متصل می‌شوند تا یک ستون با مقاومت محوری بالا تشکیل دهند. این روش به‌ویژه در ساختمانهای چندطبقه رایج است و به‌دلیل دسترسی آسان به سایزهای متنوع، انعطاف طراحی زیادی به مهندسان می‌دهد. - ساخت خرپاها و قاب‌های فضایی
در سازه‌های فضاکار، سالن‌های نمایشگاهی یا سقف‌های با دهانه بلند، از تیرآهن IPE برای ساخت اعضای فشاری و کششی خرپا استفاده میشود. مقاومت بالا در مقابل خمش و پیچش، باعث میشود تیر در نقاط اتصال رفتار پایداری داشته باشد. همچنین در ترکیب با نبشی و میلگرد تقویتی، میتوان خرپاهایی با وزن کم و استحکام زیاد ساخت که در برابر باد یا زلزله عملکرد مطلوبی دارند. - ساخت تیر و ستون‌های مرکب با بتن
یکی از کاربردهای مهم تیرآهن IPE در پروژه‌های مدرن، ساخت سازه‌های کامپوزیت (فولادی ـ بتنی) است. در این روش، تیرآهن در داخل مقطع بتنی کار گذاشته میشود تا مقاومت کششی و خمشی تیر افزایش یابد. این سیستم که در سقف‌های عرشه فولادی و پل‌ها بسیار استفاده میشود، ضمن کاهش ضخامت سقف، باعث بهبود عملکرد لرزه‌ای و اقتصادی پروژه می‌گردد. - سازه‌های موقت و داربست‌های فلزی سنگین
در پروژه‌هایی که نیاز به سازه موقت مقاوم دارند، مثل سکوهای کار در ارتفاع یا نگهدارنده‌های موقت، تیرآهن IPE گزینه‌ای مطمئن است. به‌دلیل استحکام زیاد در عین وزن مناسب، به‌راحتی میتوان آن را جابه‌جا و چندباره استفاده کرد. این ویژگی در پروژه‌های پیمانکاری بزرگ که سرعت اجرا اهمیت زیادی دارد، ارزش بالایی دارد. - پلکان، سقف کاذب و اجزای معماری صنعتی
در طراحی‌های مدرن، تیرآهن IPE فقط در بخش سازه‌ای استفاده نمی‌شود. بسیاری از معماران از این مقطع در طراحی پله‌های فلزی، سازه‌های نمایان (Exposed Structure) و سقف‌های صنعتی استفاده می‌کنند. سطح صاف و ابعاد دقیق آن، باعث شده در فضاهای داخلی صنعتی یا لافت‌ها (Loft Style) جلوه‌ای خاص ایجاد کند. - پروژه‌های بازسازی و مقاوم‌سازی سازه‌ها
در بسیاری از ساختمانهای قدیمی، برای افزایش ظرفیت باربری یا مقاوم‌سازی از تیرآهن IPE استفاده میشود. این تیرها در ترکیب با ورق‌های تقویتی یا در زیر سقف‌های قدیمی نصب می‌شوند تا از تغییر شکل بیش از حد جلوگیری کنند. به دلیل وزن قابل کنترل و ابعاد استاندارد، نصب آن‌ها بدون نیاز به تخریب گسترده انجام میشود. - ساخت اسکلت پل‌های عابر، دکل‌ها و تجهیزات صنعتی
تیرآهن IPE به دلیل مقاومت بالا در برابر خمش و پیچش، در ساخت دکل‌های صنعتی، سازه‌های نگهدارنده تابلوهای شهری و تجهیزات نصب‌شده در ارتفاع نیز کاربرد دارد. مقاومت مناسب در شرایط محیطی و قابلیت رنگ‌آمیزی ضدزنگ، آن را به گزینه‌ای مناسب برای محیط‌های بیرونی تبدیل کرده است.
در صنعت ساختمان‌سازی، یکی از حیاتی‌ترین مقاطع فولادی، تیرآهن IPE است. این نوع تیرآهن که مطابق با استاندارد اروپا (European I-Beam) تولید میشود، به‌دلیل مقاومت بالا، شکل مهندسی‌شده و وزن مناسب، در بیشتر پروژه‌های عمرانی و صنعتی کاربرد دارد، در این مقاله به تیرآهن IPE، ویژگی ها، کاربردها و مشخصات فنی آن می پردازیم:
بیشتر بخوانیدتیرآهن لانه زنبوری چیست؟
اگر بخواهیم تیرآهن لانه زنبوری را در یک جمله توصیف کنیم، باید بگوییم: یک تیرآهن باهوش! تیرآهنی که از دل تیرآهن IPE متولد میشود تا با وزن کمتر، توان خمشی بیشتری ارائه دهد. این نوع تیرآهن به خاطر ظاهر خاصش که پر از حفره‌های شش‌ضلعی است، به «لانه زنبوری» معروف شده؛ چون دقیقاً شبیه ساختار منظم کندوی زنبور طراحی میشود.
ایده ساخت تیرآهن لانه زنبوری از یک نیاز ساده شروع شد: چطور میتوان مقاومت خمشی تیر را زیاد کرد، بدون اینکه وزن آن را بالا برد؟ مهندسان جواب را در هندسه پیدا کردند. با بریدن بخشی از جان تیرآهن IPE و جوش دادن مجدد آن به شکلی که ارتفاع مؤثر تیر افزایش پیدا کند، مقطعی ساخته شد که نسبت به وزنش، ظرفیت خمشی بسیار بیشتری دارد.
فرآیند تولید تیرآهن لانه زنبوری با برش دقیق تیرآهن معمولی آغاز میشود. این برش معمولاً به‌صورت زیگزاگی یا شش‌ضلعی است و توسط دستگاه‌های برش حرارتی یا پلاسما انجام میشود. پس از جدا شدن دو نیمه، آن‌ها کمی نسبت به هم جابه‌جا می‌شوند و مجدداً در نقاط برش به هم جوش داده می‌شوند. نتیجه؟ یک تیرآهن بلندتر، سبک‌تر و با جان پر از حفره‌های منظم. این تغییر ساده اما هوشمندانه، باعث افزایش ارتفاع مؤثر مقطع میشود؛ عاملی که بهطور مستقیم ممان اینرسی و در نتیجه ظرفیت خمشی تیر را بالا می‌برد.
البته این فرآیند ظرافت زیادی می‌طلبد. اگر در مرحله جوشکاری دقت کافی نباشد، تمرکز تنش در اطراف حفره‌ها ایجاد شده و می‌تواند باعث شکست موضعی شود. به همین دلیل، تولید تیرآهن لانه زنبوری استاندارد معمولاً در کارگاه‌های تخصصی و تحت نظارت مهندسان فنی انجام میشود.
از نظر ظاهری، این تیرآهن حس خاصی منتقل میکند. وقتی در یک پروژه ساختمانی یا صنعتی به تیرهای لانه زنبوری نگاه می‌کنی، آن نظم هندسی و شش‌ضلعی‌های منظم بلافاصله جلب توجه می‌کنند. در واقع، ظاهرش به‌قدری خاص است که در بسیاری از پروژه‌های معماری مدرن، علاوه بر عملکرد سازه‌ای، به‌عنوان عنصر تزئینی یا نمای سازه‌ای (Exposed Structure) هم استفاده میشود.
جنس تیرآهن لانه زنبوری دقیقاً همان جنس تیرآهن مادر یعنی IPE است، چون از برش آن ساخته میشود. فولاد مورد استفاده معمولاً از نوع فولاد ساختمانی ST37 یا ST44 است که خاصیت شکل‌پذیری، جوش‌پذیری و مقاومت کششی مناسبی دارد. همین ویژگی باعث میشود بتوان از این نوع تیرآهن در پروژه‌هایی استفاده کرد که دهانه‌های بلندتری دارند یا نیاز به عبور تأسیسات از میان تیر وجود دارد.
از دید فنی، نکته مهم این است که تیرآهن لانه زنبوری در برابر خمش و تغییرشکل قائم عملکرد بسیار خوبی دارد، اما در برابر نیروهای برشی متمرکز کمی ضعیفتر است. دلیلش هم روشن است: وجود حفره‌ها در جان تیر باعث میشود مسیر انتقال نیروهای برشی تغییر کند و در اطراف حفره‌ها تمرکز تنش به وجود بیاید. به همین دلیل در طراحی سازه، مهندسان معمولاً از این تیرها در محل‌هایی استفاده می‌کنند که بار برشی زیاد نیست و بار عمدتاً به‌صورت خمشی وارد میشود.
در نگاه انسانی‌تر، میتوان گفت تیرآهن لانه زنبوری مثل یک مهندس باهوش در پروژه عمل میکند؛ می‌داند کجا باید فولاد را حذف کند تا سازه سبک شود، و کجا باید آن را نگه دارد تا مقاومت از بین نرود. این تیر نشان داده که «هوشمندی در طراحی» همیشه به معنی استفاده بیشتر از مصالح نیست، بلکه یعنی استفاده دقیق‌تر و هدفمندتر از آن‌ها.
به همین دلیل است که تیرآهن لانه زنبوری را میتوان نماد خلاقیت در صنعت فولاد دانست. مقطعی که از دل استانداردهای دقیق بیرون آمده، اما با یک تغییر هندسی ساده توانسته تحولی بزرگ در طراحی سازه‌های سبک ایجاد کند. هر بار که در یک سوله، پل یا سقف صنعتی به این تیر نگاه می‌کنی، انگار داری نظم، علم و زیبایی را هم‌زمان می‌بینی؛ سه ویژگی که هر سازه‌ی موفقی به آن‌ها نیاز دارد.
مراحل ساخت تیرآهن لانه زنبوری
فرآیند ساخت تیرآهن لانه زنبوری برخلاف ظاهر ساده‌اش، یکی از حساس‌ترین و دقیق‌ترین مراحل در تولید مقاطع فولادی اصلاح‌شده است. در این روش، تیرآهن معمولی (معمولاً تیرآهن IPE) undergoes چندین مرحله برش، جابه‌جایی و جوشکاری تا به تیر جدیدی با مقاومت بالاتر و وزن کمتر تبدیل شود. در ادامه، مراحل ساخت این تیر را به‌ترتیب بررسی می‌کنیم:
- انتخاب تیرآهن پایه (مادر)
در اولین مرحله، باید تیرآهنی با کیفیت بالا و مطابق با استاندارد IPE انتخاب شود. معمولاً از تیرهای تولیدشده توسط کارخانه‌هایی مانند ذوب آهن اصفهان یا فایکو استفاده میشود، زیرا دقت ابعادی و یکپارچگی در ضخامت بال و جان در این محصولات بیشتر است. انتخاب تیرآهن معیوب یا دارای تاب و خوردگی، در مراحل بعدی باعث عدم تطابق برش‌ها و ضعف در اتصالات میشود. - طراحی الگوی برش (شکل زیگزاگی یا شش‌ضلعی)
قبل از هرگونه برش، الگوی دقیق بر روی جان تیر ترسیم میشود. این الگو معمولاً به‌صورت زیگزاگی یا شش‌ضلعی طراحی میشود تا پس از برش و جابه‌جایی نیمه‌ها، حفره‌هایی شبیه به لانه زنبور ایجاد شود. زاویه‌ها، ارتفاع و گام برش‌ها باید کاملاً دقیق باشند، چون هر خطا در این مرحله باعث ناهماهنگی در هنگام اتصال مجدد خواهد شد. در کارگاه‌های حرفه‌ای، این مرحله با استفاده از نرم‌افزارهای طراحی و شابلون‌های مخصوص انجام میشود. - برش تیرآهن در امتداد جان
حالا نوبت به حساس‌ترین بخش کار می‌رسد؛ یعنی برش تیرآهن. این کار معمولاً با دستگاه‌های برش حرارتی (اکسی‌برش) یا پلاسماکات (Plasma Cut) انجام میشود تا خطوط برش تمیز و دقیق باشند. اپراتور باید به‌گونه‌ای برش را انجام دهد که هیچگونه تاب، بریدگی ناهموار یا سوختگی در لبه‌ها ایجاد نشود. کوچک‌ترین بی‌دقتی در این بخش، در نهایت منجر به انحراف در جوشکاری و ضعف سازه‌ای خواهد شد. - جداسازی نیمه‌های برش‌خورده و آماده‌سازی برای اتصال
پس از برش کامل، تیرآهن به دو نیم تقسیم میشود. در این مرحله، سطح‌های برش‌خورده باید از هرگونه پلیسه، سرباره و آلودگی تمیز شوند. گاهی قبل از جوشکاری نهایی، لبه‌های جان به‌صورت سبک پخ‌زده (Beveling) می‌شوند تا نفوذ جوش بهتر انجام گیرد. تمیزکاری و صاف‌سازی سطح اتصال، کیفیت نهایی تیر را تضمین میکند. - جابجایی نیمه‌ها برای ایجاد حفره‌های شش‌ضلعی
این مرحله در واقع جایی است که تیرآهن به «لانه زنبوری» تبدیل میشود. دو نیمه‌ی تیر به اندازه نصف گام برش نسبت به یکدیگر جابه‌جا می‌شوند و در موقعیت جدید قرار می‌گیرند. این جابجایی باعث میشود حفره‌های شش‌ضلعی منظم در جان تیر شکل بگیرند. این افزایش ارتفاع مؤثر مقطع (بدون اضافه‌کردن فولاد جدید)، همان چیزی است که ظرفیت خمشی تیر را بالا می‌برد. - جوشکاری مجدد دو نیمه تیر
بعد از تنظیم دقیق نیمه‌ها، نوبت به اتصال نهایی می‌رسد. با استفاده از فرآیند جوش قوس الکتریکی (SMAW) یا در موارد صنعتی‌تر جوش زیرپودری (SAW)، دو نیمه در طول درزها به هم متصل می‌شوند. جوشکاری باید پیوسته، یکنواخت و مطابق با استاندارد AWS انجام گیرد. در این مرحله، کنترل دما و ترتیب جوش اهمیت زیادی دارد تا از تاب‌خوردگی یا انحراف تیر جلوگیری شود. - بازرسی کیفیت جوش و کنترل ابعاد نهایی
پس از اتمام جوشکاری، تیرآهن باید از نظر ابعاد، انحراف، تقارن و کیفیت جوش بررسی شود. معمولاً از روش‌های بازرسی چشمی (VT) و در پروژه‌های حساس‌تر از تست‌های غیرمخرب (NDT) مانند آزمون اولتراسونیک (UT) استفاده میشود. اگر درزهای جوش دارای تخلخل یا نفوذ ناقص باشند، باید مجدداً اصلاح شوند. - اعمال پوشش محافظ و آماده‌سازی نهایی
در آخرین مرحله، سطح تیر از ذرات زنگ‌زدگی و آلودگی تمیز شده و با پوشش ضدزنگ اپوکسی یا رنگ صنعتی محافظت میشود. این پوشش نه‌تنها ظاهر تیر را زیباتر میکند، بلکه در برابر رطوبت و خوردگی نیز مقاومت بالایی ایجاد میکند. در برخی پروژه‌ها، بسته به شرایط محیطی، از پوشش گالوانیزه گرم هم استفاده میشود تا دوام تیر در محیط‌های مرطوب بیشتر شود. - آزمایش نهایی و تأیید مهندسی
پس از طی همه مراحل، تیرآهن تولیدشده باید از نظر ابعاد، وزن، ارتفاع مؤثر، قطر حفره‌ها و کیفیت جوش‌ها با نقشه‌های اجرایی مطابقت داده شود. در کارگاه‌های معتبر، پیش از ارسال تیرها به پروژه، نمونه‌ها به‌صورت آزمایشی تحت بارگذاری خمشی و برشی قرار می‌گیرند تا اطمینان حاصل شود که تیر لانه زنبوری از نظر عملکردی دقیقاً مطابق با طراحی است.
ویژگی‌های تیرآهن لانه زنبوری
تیرآهن لانه زنبوری را میتوان یکی از خلاقانه‌ترین مقاطع فولادی دانست؛ محصولی که از ترکیب مهندسی دقیق و تجربه کارگاهی به وجود آمده است. ظاهر متفاوتش فقط زیبایی نیست، بلکه نشانه‌ای از بهینه‌سازی سازه‌ای است. در ادامه، ویژگی‌های اصلی این نوع تیرآهن را با جزئیات کامل بررسی می‌کنیم:
- افزایش ارتفاع مؤثر مقطع
مهم‌ترین ویژگی تیرآهن لانه زنبوری، افزایش ارتفاع مقطع نسبت به تیر مادر (تیرآهن IPE) است. در فرآیند برش و جوشکاری، با جابجایی نیم‌گام دو نیمه تیر، ارتفاع مؤثر مقطع افزایش می‌یابد، بدون اینکه وزن تیر زیاد شود. این افزایش ارتفاع، باعث بالا رفتن ممان اینرسی و در نتیجه افزایش چشمگیر مقاومت خمشی تیر میشود. به زبان ساده، تیر می‌تواند بار بیشتری را با همان مقدار فولاد تحمل کند. - وجود حفره‌های شش‌ضلعی در جان تیر
این تیر به‌خاطر همین حفره‌ها نام «لانه زنبوری» را گرفته است. شکل شش‌ضلعی انتخابی تصادفی نیست؛ بلکه بر اساس اصول مکانیک سازه است. این فرم باعث میشود توزیع تنش‌ها در جان تیر یکنواخت‌تر باشد و تمرکز نیرو در لبه‌ها کاهش یابد. علاوه بر زیبایی بصری، این حفره‌ها کاربردی هستند و اجازه می‌دهند تأسیسات ساختمانی مانند لوله‌ها و کابل‌ها به‌راحتی از میان تیر عبور کنند. - وزن کمتر نسبت به تیرآهن معمولی
از آن‌جا که بخشی از جان تیر در فرآیند ساخت حذف میشود، وزن نهایی تیر کاهش می‌یابد. کاهش وزن به‌ظاهر جزئی، در پروژه‌های بزرگ تأثیر قابل‌توجهی بر هزینه‌ها دارد، از کاهش بار مرده سازه گرفته تا کاهش هزینه حمل‌ونقل و نصب. این ویژگی یکی از دلایل اصلی استفاده از تیرآهن لانه زنبوری در سوله‌ها و دهانه‌های بزرگ است. - مقاومت خمشی بالا در دهانه‌های بلند
به لطف افزایش ارتفاع مقطع و بالا رفتن ممان اینرسی، تیرآهن لانه زنبوری در برابر خمش‌های قائم بسیار مقاوم است. این موضوع به مهندسان اجازه می‌دهد از آن در دهانه‌های بزرگ‌تر استفاده کنند، بدون اینکه نیاز به تیرهای سنگین‌تر باشد. در پروژه‌هایی مثل سالن‌های صنعتی یا پل‌های عابر، این مزیت کاملاً محسوس است. - کاهش مصرف فولاد در پروژه‌ها
یکی از فلسفه‌های طراحی تیرآهن لانه زنبوری، صرفه‌جویی در مصالح است. با حذف بخشی از فولاد در جان، مقطعی به دست می‌آید که در برابر بار خمشی همان عملکرد را دارد اما سبک‌تر است. این به معنی کاهش هزینه مواد اولیه و استفاده هوشمندانه از فولاد است؛ مفهومی که در مهندسی به آن «بهینه‌سازی سازه‌ای» می‌گویند. - زیبایی ظاهری و جلوه معماری خاص
یکی از ویژگی‌های منحصربه‌فرد این تیر، ظاهر متفاوت آن است. وقتی در یک پروژه صنعتی یا ساختمانی از تیرآهن لانه زنبوری استفاده میشود، حفره‌های منظم و هندسی آن جلوه‌ای خاص ایجاد می‌کنند. در سازه‌های مدرن که اسکلت نمایان دارند (Exposed Structure)، از این تیر نه‌فقط به‌عنوان عنصر باربر، بلکه به‌عنوان عنصر تزئینی و معماری نیز استفاده میشود. - امکان عبور تأسیسات از میان تیر
وجود حفره‌ها یک مزیت عملی بزرگ دارد: عبور لوله‌ها، کابل‌ها و کانال‌های تأسیساتی از داخل تیر. در سازه‌های بزرگ که حجم زیادی از تاسیسات باید از میان سقف عبور کند، این ویژگی بسیار کاربردی است. در نتیجه، نیاز به سوراخ‌کاری اضافی یا افزایش ارتفاع سقف از بین می‌رود و طراحی کلی پروژه فشرده‌تر و کارآمدتر میشود. - نیاز به دقت بالا در جوشکاری و ساخت
ساخت تیرآهن لانه زنبوری یک فرآیند کاملاً دقیق است. اگر در حین جوشکاری نیمه‌ها کوچک‌ترین انحرافی ایجاد شود، شکل هندسی حفره‌ها تغییر کرده و تمرکز تنش در نقاط خاص افزایش می‌یابد. به همین دلیل این تیرها باید توسط جوشکاران حرفه‌ای و با نظارت مهندس سازه ساخته شوند. در کارگاه‌هایی که استانداردهای جوش رعایت میشود، تیر نهایی مقاومت بالایی در برابر خمش و خستگی دارد. - کاهش مقاومت برشی در ناحیه حفره‌ها
هرچند این تیر از نظر خمشی بسیار قدرتمند است، اما وجود حفره‌ها باعث میشود مسیر انتقال نیروهای برشی در جان تغییر کند. به همین دلیل، در محل‌هایی که بار برشی بالاست (مثل محل اتصال تیر به ستون)، معمولاً صفحات تقویتی (Stiffener Plate) اضافه میشود تا ضعف برشی جبران گردد. این موضوع نشان می‌دهد که طراحی تیرآهن لانه زنبوری باید با دقت مهندسی بالا انجام شود. - امکان ساخت سفارشی و انعطاف در طراحی
برخلاف تیرآهن‌های معمولی که در کارخانه با ابعاد ثابت تولید می‌شوند، تیرآهن لانه زنبوری را میتوان در کارگاه مطابق با نیاز پروژه ساخت. مهندسان می‌توانند الگوی برش، فاصله حفره‌ها، ضخامت جان و ارتفاع نهایی تیر را تغییر دهند تا دقیقاً با شرایط بارگذاری سازگار شود. این قابلیت سفارشی‌سازی، آن را به گزینه‌ای انعطاف‌پذیر برای پروژه‌های خاص تبدیل کرده است. - قابلیت استفاده در سازه‌های نمایان و صنعتی
این نوع تیر علاوه بر استفاده در ساختمان‌ها، در سوله‌ها، پل‌ها، سقف‌های فلزی، سازه‌های نمایشگاهی و پروژه‌های معماری مدرن نیز کاربرد دارد. به‌دلیل مقاومت بالا، سبک بودن و ظاهر جذاب، طراحان از آن برای سازه‌های نمایان استفاده می‌کنند تا هم عملکرد فنی و هم جلوه بصری مطلوب حاصل شود. - صرفه‌جویی در هزینه‌های اجرایی و نصب
وزن کمتر و امکان عبور تأسیسات از داخل تیر، باعث میشود زمان نصب و اجرای پروژه کاهش یابد. در نتیجه، هزینه‌های حمل‌ونقل، نیروی انسانی و مصالح کم میشود. همین موضوع باعث شده تیرآهن لانه زنبوری در پروژه‌هایی که زمان و هزینه اهمیت زیادی دارد، انتخابی هوشمندانه باشد.
کاربرد تیرآهن لانه زنبوری
تیرآهن لانه زنبوری به‌دلیل طراحی خاص و عملکرد سازه‌ای متفاوتش، در بسیاری از پروژه‌های صنعتی و ساختمانی کاربرد دارد. این تیر با وزن کمتر، توان خمشی بیشتری ایجاد میکند و همین ویژگی آن را به گزینه‌ای مناسب برای سازه‌هایی با دهانه‌های بلند و بارهای سنگین تبدیل کرده است. در ادامه، مهم‌ترین کاربردهای این مقطع فولادی را با جزئیات بررسی می‌کنیم:
- سازه‌های با دهانه‌های بلند
اصلی‌ترین کاربرد تیرآهن لانه زنبوری در سازه‌هایی است که دهانه زیادی دارند، مثل سالن‌های ورزشی، انبارها، سوله‌های صنعتی و پارکینگ‌های طبقاتی. در این پروژه‌ها، استفاده از تیر معمولی ممکن است باعث افزایش وزن سازه یا نیاز به ستون‌های اضافی شود، اما تیر لانه زنبوری با افزایش ارتفاع مؤثر و در نتیجه افزایش مقاومت خمشی، می‌تواند دهانه‌های بزرگ را بدون تغییر در وزن فولاد پوشش دهد. به زبان ساده، تیر سبک‌تر است اما عملکرد قوی‌تری دارد. - سوله‌ها و سازه‌های صنعتی سبک و سنگین
در سوله‌های صنعتی که معمولاً نیاز به سقف‌های وسیع و باز دارند، تیرآهن لانه زنبوری یکی از گزینه‌های اصلی طراحان است. این تیرها در بخش‌های سقف، قاب‌های خمشی و تیرهای میانی استفاده می‌شوند تا هم بار سقف را تحمل کنند و هم امکان عبور کانال‌ها، کابل‌ها و لوله‌های تأسیساتی از میان آن‌ها وجود داشته باشد. به‌علاوه، ظاهر مدرن و هندسی تیر باعث میشود در فضاهای صنعتی باز، جلوه‌ی زیباتری داشته باشد. - پل‌های عابر پیاده و پل‌های شهری سبک
در پروژه‌های پل‌سازی، مخصوصاً پل‌های سبک و پل‌های عابر پیاده، از تیرآهن لانه زنبوری برای کاهش وزن و حفظ مقاومت استفاده میشود. این تیرها به‌دلیل ممان اینرسی بالا، می‌توانند بار متمرکز عابران را تحمل کنند و در عین حال باعث کاهش بار مرده‌ی سازه شوند. همچنین به خاطر شکل خاصشان، عبور کابل‌های برق، روشنایی یا لوله‌های خدماتی از میان حفره‌ها بسیار راحت‌تر است. - سقف‌های فلزی و کامپوزیت در ساختمان‌ها
در سقف‌های فلزی و سقف‌های کامپوزیت، تیرآهن لانه زنبوری به‌عنوان تیر فرعی و تیر میانی استفاده میشود. این تیرها ضمن تحمل بار سقف، اجازه عبور تاسیسات و لوله‌های تهویه را از داخل خود می‌دهند. در ساختمان‌هایی که محدودیت ارتفاع دارند، این ویژگی به معمار اجازه می‌دهد ارتفاع کف تا سقف را بدون افزایش کلی ارتفاع سازه حفظ کند. - سازه‌های معماری مدرن و نمایان (Exposed Structure)
بسیاری از معماران مدرن، از تیرآهن لانه زنبوری نه‌فقط به عنوان عضو باربر، بلکه به عنوان عنصر زیبایی‌شناسی صنعتی در طراحی داخلی و بیرونی ساختمان‌ها استفاده می‌کنند. وجود حفره‌های منظم شش‌ضلعی باعث میشود تیر ظاهری مدرن، سبک و فنی پیدا کند. در طراحی فضاهایی مثل گالری‌ها، لافت‌ها و سازه‌های نمایان، این نوع تیر تبدیل به المان تزئینی سازه شده است. - سازه‌های نمایشگاهی و سالن‌های چندمنظوره
در پروژه‌هایی مثل سالن‌های نمایشگاهی، مراکز فرهنگی و همایش‌ها، به دلیل نیاز به سقف‌های وسیع و ستون‌های کم، از تیرهای لانه زنبوری استفاده میشود. این تیرها ضمن تحمل بار سقف، فضا را برای طراحی داخلی بازتر می‌کنند و نیاز به تکیه‌گاه‌های میانی را کاهش می‌دهند. - پروژه‌های بازسازی و مقاوم‌سازی
در پروژه‌هایی که نیاز به افزایش ظرفیت باربری سازه‌های قدیمی وجود دارد، تیرآهن لانه زنبوری به‌عنوان جایگزین تیرهای قدیمی استفاده میشود. وزن کمتر و مقاومت خمشی بالاتر آن باعث میشود بتوان بدون افزایش وزن سازه، عملکرد خمشی سقف یا تیرهای موجود را بهبود داد. - سقف‌های پارکینگ‌ها و مجتمع‌های تجاری بزرگ
در پارکینگ‌های طبقاتی و مجتمع‌های تجاری بزرگ که به دهانه‌های بلند و عبور تأسیسات از میان سقف نیاز است، تیر لانه زنبوری گزینه‌ای ایده‌آل محسوب میشود. حفره‌های جان تیر، مسیر عبور کابل‌ها و لوله‌ها را فراهم می‌کنند و نیاز به کانال‌های مجزا را از بین می‌برند. - پروژه‌های سبک‌سازی سازه و کاهش بار مرده
در بسیاری از طراحی‌های نوین، هدف مهندسان کاهش وزن کلی سازه است تا هزینه‌های فونداسیون و نیروی زلزله کمتر شود. تیرآهن لانه زنبوری دقیقاً با همین هدف به کار گرفته میشود. چون در برابر خمش قوی است، اما وزن کمتری به سازه اضافه میکند، در طراحی‌های مقاوم‌سازی لرزه‌ای هم کاربرد فراوان دارد. - کاربرد در سقف‌های باز و فضاهای نمایان صنعتی
در فضاهای صنعتی یا طراحی‌های معماری سبک صنعتی (Industrial Style)، استفاده از تیرآهن لانه زنبوری به‌صورت نمایان در سقف، علاوه بر عملکرد سازه‌ای، جلوه بصری خاصی ایجاد میکند. عبور نور از میان حفره‌ها و دیدن اسکلت فولادی خام، حسی از قدرت و نظم را به فضا القا میکند.
در پروژه‌های عمرانی مدرن، یکی از چالش‌های مهم، افزایش مقاومت سازه‌ای بدون افزایش وزن مقاطع فولادی است، در این میان، تیرآهن لانه زنبوری یا Honeycomb Beam یکی از هوشمندانه‌ترین راه‌حل‌ها برای رسیدن به این هدف به شمار می‌رود، در این مقاله به تیرآهن لانه زنبوری، ویژگی ها، کاربردها و مشخصات فنی و مراحل ساخت آن می پردازیم:

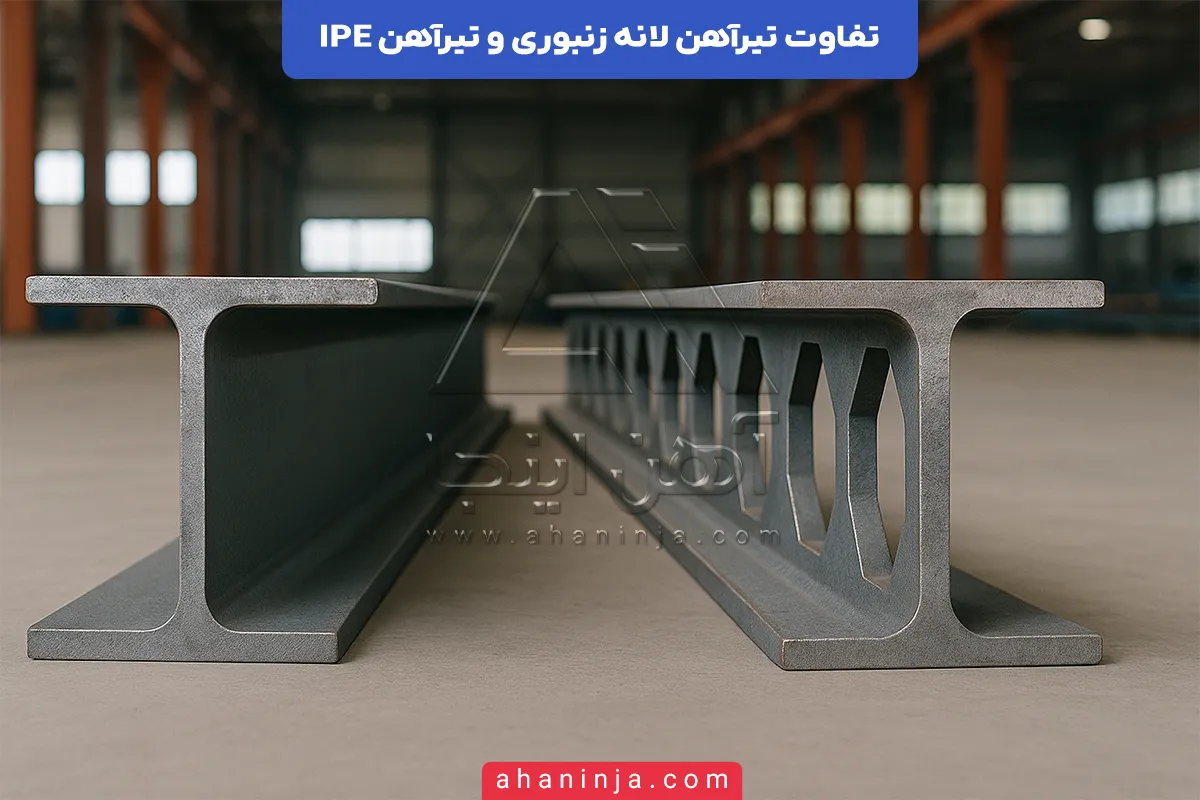

بیشتر بخوانیدتفاوت تیرآهن لانه زنبوری و تیرآهن IPE
در جدول زیر، تفاوت‌های اصلی بین تیرآهن IPE و تیرآهن لانه زنبوری آورده شده است:
| ویژگی‌ها | تیرآهن IPE | تیرآهن لانه زنبوری |
|---|---|---|
| ساختار مقطع | دارای جان یکپارچه و بدون حفره | دارای جان برش‌خورده با حفره‌های شش‌ضلعی |
| روش تولید | به‌صورت مستقیم از نورد گرم فولاد و طبق استاندارد DIN 1025 ساخته میشود | از برش و جوش مجدد تیرآهن IPE در کارگاه به‌صورت زیگزاگی یا شش‌ضلعی تولید میشود |
| وزن تیر | سنگین‌تر، چون جان کاملاً پر است | سبک‌تر، چون بخشی از جان حذف شده و وزن کاهش یافته |
| ارتفاع مقطع | ثابت و مطابق با سایز استاندارد | بیشتر از تیر مادر، به‌دلیل افزایش ارتفاع مؤثر مقطع پس از برش و جابجایی |
| مقاومت خمشی | مناسب برای بارهای معمولی و متوسط | بالاتر از IPE، به‌دلیل افزایش ممان اینرسی |
| مقاومت برشی | بالاتر چون جان بدون حفره است | پایین‌تر در ناحیه حفره‌ها، احتمال تمرکز تنش وجود دارد |
| نحوه انتقال نیروها | نیروهای برشی و خمشی از طریق جان و بال‌ها به‌صورت یکنواخت منتقل می‌شوند | انتقال نیروها در اطراف حفره‌ها تغییر مسیر داده و نیاز به طراحی تقویتی دارد |
| توان تحمل دهانه‌های بلند | محدود به سایز تیر و مقاومت خمشی آن | قابلیت پوشش دهانه‌های بلندتر بدون افزایش وزن فولاد |
| عبور تأسیسات | محدود، نیاز به سوراخ‌کاری مجزا دارد | امکان عبور لوله‌ها و کابل‌ها از داخل حفره‌های جان بدون سوراخ‌کاری اضافی |
| رفتار در برابر زلزله | رفتار قابل پیش‌بینی و مقاوم در برابر نیروهای برشی جانبی | در مناطق زلزلهخیز باید با صفحات تقویتی (Stiffener) استفاده شود |
| پایداری حرارتی و دوام | بسیار پایدار به‌دلیل تولید کارخانه‌ای تحت کنترل حرارتی | پایداری مناسب اما وابسته به کیفیت جوش و نوع فولاد مصرفی |
| دقت ساخت و ابعادی | بسیار دقیق و یکنواخت، چون در کارخانه تولید میشود | وابسته به مهارت جوشکار و کیفیت کنترل در کارگاه |
| هزینه تولید | کمتر، چون فقط عملیات نورد انجام میشود | بیشتر، چون شامل برش، جابجایی و جوشکاری دقیق است |
| زیبایی ظاهری | ساده و صنعتی | زیبا و مدرن به‌دلیل حفره‌های هندسی منظم |
| کاربرد اصلی | ساختمانهای معمولی، ستون‌ها، تیرهای اصلی و فرعی | سوله‌ها، پل‌ها، سالن‌های ورزشی و پروژه‌های صنعتی بزرگ |
| امکان تعمیر یا اصلاح | آسان‌تر، چون مقطع ساده و یکپارچه است | پیچیده‌تر، به‌دلیل وجود جوش‌ها و حفره‌های ساختاری |
| استاندارد طراحی و مدل‌سازی | موجود در تمام نرم‌افزارهای طراحی مانند ETABS و SAP2000 | باید به‌صورت سفارشی مدل‌سازی و در طراحی لحاظ شود |
| سازگاری با دیگر مقاطع فولادی | بسیار بالا و استاندارد در اتصالات | قابل ترکیب است اما نیازمند بررسی موقعیت حفره‌هاست |
| قابلیت رنگ‌آمیزی و پوشش ضدزنگ | آسان و یکنواخت به‌دلیل سطح صاف | نیازمند دقت بیشتر برای پوشش نواحی جوش و داخل حفره‌ها |
| کاربرد در طراحی معماری نمایان (Exposed) | کمتر به‌کار می‌رود | پرکاربرد در طراحی‌های صنعتی و مدرن به‌عنوان عنصر بصری |
| میزان مصرف فولاد در پروژه‌ها | بیشتر | کمتر به‌دلیل حذف بخشی از جان تیر |
| سرعت اجرا و نصب در پروژه‌ها | بالا، چون تیر آماده از کارخانه می‌رسد | پایین‌تر، چون ساخت آن زمان‌بر و نیازمند کنترل فنی است |
| قیمت نهایی در بازار | اقتصادی‌تر | گرانتر به‌دلیل فرآیند ساخت کارگاهی |
| میزان انعطاف طراحی | محدود به سایز استاندارد کارخانه | قابل تنظیم و سفارشی‌سازی برای هر پروژه |
| کاربرد در پروژه‌های مقاوم‌سازی | مناسب برای تقویت تیرها و ستون‌های موجود | کاربرد محدود، مگر در دهانه‌های خاص و طراحی جدید |
| نوع جوشکاری در ساخت یا اتصال | معمولاً در اتصالات سازه‌ای انجام میشود | جوشکاری اصلی بخش جدایی‌ناپذیر ساخت تیر است |
| رفتار سازه‌ای کلی | رفتار خطی و قابل پیش‌بینی | رفتار ترکیبی (خمشی بالا اما برشی حساس) |
| دوام در برابر خوردگی و زنگ‌زدگی | بالا، به‌دلیل تولید کارخانه‌ای با کنترل سطح | متوسط تا بالا، اما وابسته به کیفیت پوشش و جوشکاری |
| مناسب‌ترین شرایط استفاده | پروژه‌های عمومی، ساختمانهای چندطبقه و شهری | سازه‌های صنعتی، سوله‌ها و پل‌های سبک با دهانه‌های بزرگ |
نکات مهم در انتخاب نوع تیرآهن
انتخاب بین تیرآهن لانه زنبوری و تیرآهن IPE فقط یک تصمیم ساده نیست، بلکه بخشی از فرآیند طراحی مهندسی است که روی ایمنی، هزینه، وزن و دوام سازه تأثیر مستقیم دارد. در نگاه اول ممکن است هر دو تیر شبیه به هم باشند، اما در عمل هرکدام رفتار سازه‌ای، نقاط قوت و محدودیت‌های خاص خود را دارند. در ادامه، مهم‌ترین نکات برای انتخاب نوع مناسب تیرآهن در پروژه‌های ساختمانی و صنعتی را بررسی می‌کنیم:
- نوع بارگذاری و رفتار سازه‌ای
نخستین عامل در انتخاب تیرآهن، بررسی نوع باری است که بر سازه وارد میشود. اگر سازه تحت بار خمشی زیاد قرار دارد (مثلاً دهانه‌های طویل یا سقف‌های باز)، استفاده از تیرآهن لانه زنبوری به‌دلیل افزایش ارتفاع مؤثر و ممان اینرسی بالا گزینه‌ای مناسب‌تر است. اما در بخشهایی که نیروهای برشی یا نیروهای متمرکز زیادند، مانند محل اتصال تیر به ستون، تیرآهن IPE عملکرد ایمن‌تر و قابل پیش‌بینی‌تری دارد. مهندسان معمولاً در طراحی ترکیبی از هر دو نوع تیر استفاده می‌کنند تا سازه در برابر هر دو نوع نیرو تعادل داشته باشد. - طول دهانه و فواصل بین تکیه‌گاه‌ها
هرچه طول دهانه (Span) بیشتر باشد، تیر باید مقاومت خمشی بالاتری داشته باشد تا از خیز بیش از حد جلوگیری شود. در چنین شرایطی، تیرآهن لانه زنبوری انتخاب بهتری است چون با وزن کمتر، مقاومت خمشی بیشتری ایجاد میکند. اما اگر دهانه کوتاه باشد و تمرکز نیروها بیشتر در نواحی خاص اتفاق بیفتد، استفاده از تیرآهن IPE منطقی‌تر است. در دهانه‌های ترکیبی نیز مهندسان گاهی تیرآهن IPE را در وسط دهانه با لانه زنبوری جایگزین می‌کنند تا وزن کلی کاهش یابد. - محیط اجرایی و شرایط اقلیمی پروژه
محیطی که سازه در آن ساخته میشود نیز اهمیت دارد. در مناطق مرطوب یا صنعتی که احتمال خوردگی فولاد زیاد است، تیرآهن IPE به‌دلیل تولید کارخانه‌ای و سطح صاف، مقاومت بالاتری در برابر زنگ‌زدگی دارد. اما در محیط‌های خشک و کنترل‌شده مثل سالن‌های صنعتی یا سوله‌ها، تیرآهن لانه زنبوری عملکرد خوبی دارد، به شرطی که پوشش ضدزنگ و رنگ مناسب روی جوش‌ها اعمال شود. - نوع کاربری سازه
در انتخاب نوع تیرآهن، باید دید سازه برای چه منظوری طراحی میشود. برای ساختمانهای مسکونی و اداری که بارگذاری متوسط دارند و زیبایی بصری اهمیت کمتری دارد، تیرآهن IPE کافی و مقرون‌به‌صرفه است. اما برای سوله‌های صنعتی، انبارها، پل‌ها، سالن‌های ورزشی و پروژه‌های معماری مدرن، تیرآهن لانه زنبوری به‌دلیل وزن کمتر و شکل زیباترش، گزینه‌ای کارآمدتر است. - موقعیت تیر در سیستم سازه‌ای
در اسکلت فلزی، هر تیر جایگاه خاصی دارد — برخی بار مستقیم طبقات را تحمل می‌کنند و برخی فقط تیر فرعی‌اند. در تیرهای اصلی (Main Beams) که بار زیادی منتقل میشود، انتخاب نوع تیر اهمیت حیاتی دارد. معمولاً مهندسان از تیرآهن IPE در تیرهای لبه یا تیرهای زیر دیوار استفاده می‌کنند و در قسمت‌های میانی که بار کمتر اما طول دهانه بیشتر است، تیر لانه زنبوری را جایگزین می‌نمایند. این روش ترکیبی، تعادل بین ایمنی و صرفه‌جویی در مصالح را برقرار میکند. - کیفیت اجرا و امکانات کارگاهی
یکی از عواملی که گاهی نادیده گرفته میشود، تجهیزات کارگاه و مهارت نیروی انسانی است. ساخت تیرآهن لانه زنبوری نیازمند برش دقیق، جوشکاری حرفه‌ای و کنترل ابعادی است. اگر کارگاه فاقد دستگاه برش پلاسما یا اپراتور ماهر باشد، ساخت این تیر ممکن است باعث ضعف جوش یا تاب‌خوردگی شود. در چنین شرایطی، استفاده از تیرآهن IPE آماده کارخانه‌ای انتخابی مطمئنتر و سریع‌تر است. - میزان بودجه و محدودیت زمانی پروژه
هزینه و زمان همیشه دو عامل تعیین‌کننده در هر پروژه هستند. از آن‌جا که تیرآهن IPE مستقیماً از کارخانه تأمین میشود، زمان اجرا و هزینه کلی آن پایین‌تر است. اما تیرآهن لانه زنبوری به‌دلیل نیاز به برش و جوشکاری کارگاهی، هزینه ساخت بیشتری دارد. بنابراین در پروژه‌هایی که زمان یا بودجه محدود است، IPE گزینه اقتصادی‌تر و سریع‌تر محسوب میشود؛ در مقابل، در پروژه‌هایی که کیفیت و طراحی اولویت دارد، لانه زنبوری ارزش افزوده بالاتری ایجاد میکند. - ضوابط طراحی و نرم‌افزارهای سازه‌ای
در نرم‌افزارهای طراحی مانند ETABS و SAP2000، مقاطع استاندارد IPE از قبل تعریف شده‌اند و طراحی آن ساده‌تر است. اما تیرآهن لانه زنبوری به‌دلیل خاص بودن شکل مقطع، معمولاً باید به‌صورت سفارشی مدل‌سازی شود و مهندس طراح باید اثر حفره‌ها بر رفتار خمشی و برشی را در نظر بگیرد. این یعنی طراحی تیر لانه زنبوری نیاز به دانش فنی بالاتر و دقت مهندسی بیشتری دارد. - زیبایی‌شناسی و طراحی معماری
اگر پروژه شما از نوع سازه‌های نمایان یا معماری صنعتی است که اسکلت فولادی دیده میشود، تیرآهن لانه زنبوری علاوه بر عملکرد سازه‌ای، جلوه‌ای خاص و زیبا به فضا می‌دهد. در طراحی فضاهای باز، گالری‌ها، سالن‌های نمایشگاهی و لافت‌ها، استفاده از تیرهای لانه زنبوری با حفره‌های منظم شش‌ضلعی حس مدرن و تکنولوژیک ایجاد میکند. اما در سازه‌های پوشیده یا نماکاری‌شده، این مزیت چندان اهمیت ندارد و IPE انتخاب ساده‌تر و اقتصادی‌تری است. - نیاز به عبور تأسیسات از میان تیر
در ساختمان‌هایی که سیستم‌های تأسیساتی زیادی در سقف اجرا میشود (مثل لوله‌های تهویه، برق و آب)، تیرآهن لانه زنبوری یک انتخاب کاربردی است. حفره‌های آن اجازه عبور تاسیسات را می‌دهند بدون اینکه نیاز به سوراخ‌کاری مجزا باشد. این ویژگی هم در زمان اجرا صرفه‌جویی ایجاد میکند، هم از آسیب به مقطع تیر جلوگیری میکند. اما اگر عبور تأسیسات از میان تیر ضرورت ندارد، همان تیر IPE با جان یکپارچه، انتخابی مطمئنتر است.
قیمت تیرآهن چقدر است؟
برای تصمیم گیری جهت خرید حرفه ای و دیدن قیمت لحظه ای تیرآهن، می توانید به ما در آهن اینجا اعتماد کنید، شما در صفحه قیمت تیرآهن با مقایسه سایز، گرید و برند تولیدی، انتخاب بهینه و کم ریسک تری خواهید داشت، همچنین در صورت نیاز، کارشناسان آهن اینجا آماده ارائه مشاوره تخصصی هستند، پس با این اوصاف، پیشنهاد می کنیم سری به صفحه قیمت تیرآهن بزنید:
در بازار تیرآهن، برندهای معتبر و شناخته‌شده‌ای چون ذوب آهن اصفهان، فایکو، کوثر اهواز، یزد احرامیان، ظفر بناب، کرمانشاه، آریان فولاد و… از اصلی‌ترین تولیدکنندگان این مقطع فولادی هستند، برای مقایسه دقیق‌تر کیفیت، وزن و قیمت هر یک از این برندها، مشاهده قیمت روز تیرآهن اهمیت بالایی دارد:
مشاهده قیمت امروز تیرآهنجمعبندی
در جمع‌بندی باید گفت، تیرآهن لانه زنبوری با وجود وزن کمتر و مقاومت خمشی بیشتر، برای دهانه‌های بزرگ و سازه‌های صنعتی گزینه‌ای ایده‌آل است. در مقابل، تیرآهن IPE به‌دلیل مقاومت برشی بالا، تولید استاندارد و قیمت مناسب، انتخابی مطمئن برای ساختمانهای متداول شهری به‌شمار می‌رود.
-
۱. آیا تیرآهن لانه زنبوری از IPE مقاومتر است؟
در برابر خمش بله، اما در برابر برش ضعیفتر عمل میکند و باید با دقت طراحی شود. -
۲. آیا تیرآهن لانه زنبوری از IPE ساخته میشود؟
بله، معمولاً تیرآهن لانه زنبوری از برش و بازسازی تیرآهن IPE تولید میشود. -
۳. آیا میتوان از تیرآهن لانه زنبوری در ساختمانهای مسکونی استفاده کرد؟
در بخشهایی که دهانه بزرگ یا تأسیسات عبوری زیاد است، بله؛ اما با نظارت مهندس سازه. -
۴. تفاوت قیمت بین تیرآهن IPE و لانه زنبوری چقدر است؟
بهطور میانگین ۵ تا ۱۵ درصد گرانتر است، بسته به هزینه برش و جوشکاری. -
۵. کدام تیرآهن برای مناطق زلزلهخیز بهتر است؟
تیرآهن IPE، زیرا مقاومت برشی بالاتری دارد و رفتار آن در نیروهای دینامیکی مطمئنتر است.
