تفاوت تیرآهن فابریک و تیرآهن نوردی در ساختمان سازی
در هر پروژه ساختمانی، انتخاب نوع تیرآهن یکی از همان تصمیم هایی است که اگر درست گرفته شود، مسیر اجرا هموارتر می شود و اگر اشتباه انتخاب شود، احتمال دارد در میانه راه با مشکلاتی مثل ضعف مقاومت، افزایش هزینه یا حتی تغییر نقشه اجرایی مواجه شوید. مهندسان معمولاً در اولین قدم این سوال را مطرح می کنند که تفاوت تیرآهن فابریک و تیرآهن نوردی چیست و چرا این موضوع تا این اندازه اهمیت دارد. در تجربه ما در آهن اینجا، بارها دیده شده که انتخاب بین این دو محصول تاثیر مستقیم روی کیفیت نهایی سازه گذاشته است. پروژه هایی بوده که به دلیل استفاده از تیرآهن غیر استاندارد، زمان اجرا طولانی تر شده یا هزینه های تعمیر و اصلاح افزایش پیدا کرده است. به همین دلیل لازم است درباره ویژگی ها، کاربردها و تفاوت های این دو محصول با دقت صحبت کنیم تا انتخاب درستی انجام شود.
«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»
در این مقاله به صورت کامل و مرحله به مرحله بررسی می کنیم که هر کدام از این دو مقطع فولادی چه خصوصیاتی دارند و در چه شرایطی باید استفاده شوند. بسیاری از کاربران هنگام خرید تیرآهن با مفاهیمی مثل وزن اشتال، مقاومت فشاری، نورد گرم، نورد مجدد، تلرانس ابعادی و موارد دیگر مواجه می شوند؛ بنابراین تلاش کرده ایم همه این موارد را شفاف و کاربردی توضیح دهیم، پس در ادامه با اهن اینجا همراه باشید.
تیرآهن فابریک چیست؟

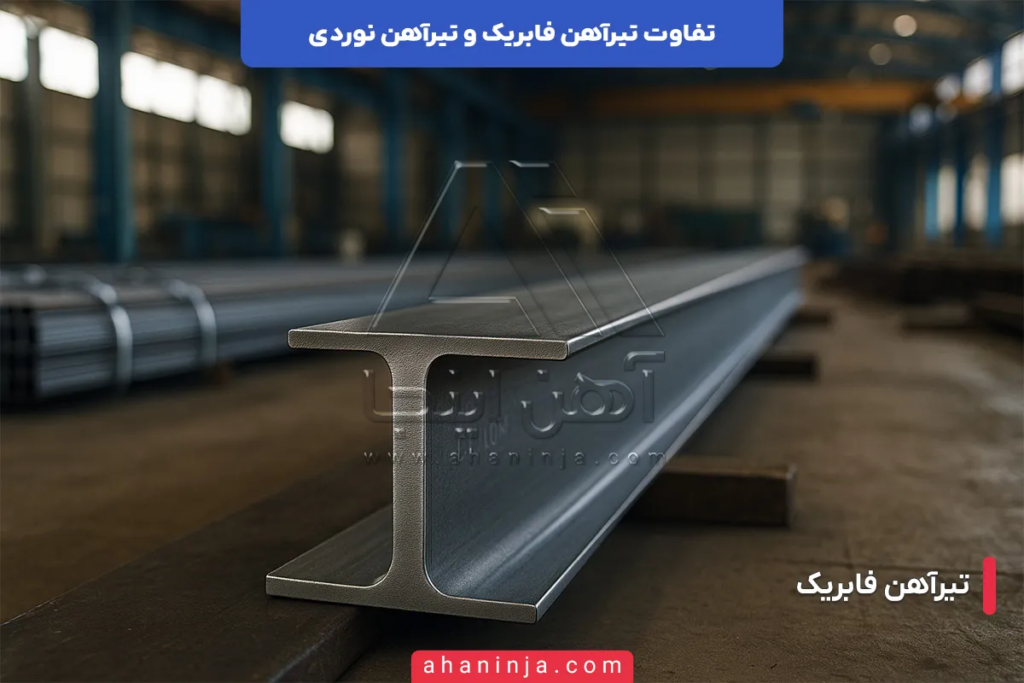

وقتی از تیرآهن فابریک صحبت می کنیم، منظور مقطعی است که از همان لحظه اول، با برنامه و استاندارد مشخص به دنیا آمده است. یعنی شمش فولادی استاندارد وارد خط تولید می شود، در دمای کنترل شده حرارت می بیند و در چند مرحله پشت سر هم از میان قفسه های نورد گرم عبور می کند تا دقیقا به شکل و ابعادی برسد که طراح سازه روی آن حساب کرده است. در این مسیر، دما، سرعت نورد، تعداد پاس ها و حتی زمان خنک شدن کنترل می شود تا در جان و بال تیرآهن، تنش های ناخواسته، موج یا اختلاف ضخامت ایجاد نشود.
نتیجه این فرآیند مهندسی شده این است که در یک شاخه تیرآهن فابریک، از اولین سانت تا آخرین سانت، رفتار مکانیکی تقریبا یکسان است. یعنی اگر مهندس سازه در محاسبات خود، مقاومت خمشی و برشی را بر اساس وزن استاندارد و جدول اشتال در نظر گرفته باشد، این تیرآهن در عمل هم همان طور رفتار می کند. سطح تیرآهن صاف است، بال ها هم ضخامت اند، لبه ها تمیز و دقیق بریده شده اند و وقتی روی تراز یا صفحه صاف قرار می گیرد، تابیدگی آزاردهنده ای دیده نمی شود. همین جزئیات ظاهری ساده، برای ناظر کارگاه مثل یک زبان فنی است که کیفیت محصول را برای او روایت می کند.
در کارخانه های معتبر، روی جان بسیاری از این تیرآهن ها، شماره ذوب، علامت اختصاری کارخانه و گاهی استاندارد مرجع به شکل کم رنگ حک می شود. این کد ها فقط یک نوشته نیستند؛ پشتشان یک سابقه تولید، کنترل کیفی و امکان ردیابی قرار دارد. اگر در طول پروژه سوالی درباره کیفیت یا سری تولید پیش بیاید، مهندس یا ناظر می تواند به همین اطلاعات استناد کند و این یعنی سطح بالاتری از اعتماد و شفافیت در تامین مقطع فولادی.
از زاویه اجرایی، استفاده از تیرآهن فابریک در اسکلت های فلزی یک مزیت مهم دیگر هم دارد؛ وقتی مقاطع یکنواخت باشند، عملیات هایی مثل برش، سوراخ کاری، ساخت نشیمن ها، نصب بادبند ها و جوشکاری، روان تر و کم ریسک تر انجام می شود. جوشکار هنگام قرار دادن دو تیر روی هم، با اختلاف ضخامت ناگهانی مواجه نمی شود، صفحه ستون راحت تر تراز می شود و نیاز به تراشکاری اضافی یا پر کردن شکاف ها کمتر می شود. در نهایت، این نظم و دقت، هم روی کیفیت اتصال ها تاثیر می گذارد و هم روی سرعت اجرای پروژه و هزینه های جانبی.
در پروژه های واقعی، مهندسان معمولا برای سازه های چند طبقه، سوله های سنگین، سالن های صنعتی و پل ها سراغ همین نوع تیرآهن می روند. دلیلش هم روشن است؛ در بارگذاری های سنگین و شرایطی مثل زلزله یا باد شدید، سازه به محصولی نیاز دارد که رفتارش قابل پیش بینی باشد. چقرمگی مناسب، مقاومت خوب در برابر خمش، ظرفیت تحمل نیروهای جانبی و دوام در دراز مدت همه جزو ویژگی هایی است که در تیرآهن فابریک استاندارد دیده می شود. وقتی پیمانکار و کارفرما می دانند مقطعی که در اسکلت استفاده شده، از ابتدا برای همین کار طراحی و تولید شده، سطح نگرانی و ریسک پروژه هم پایین تر می آید.
به زبان ساده، اگر بخواهیم تصویر روشنی از تیرآهن فابریک بدهیم، باید آن را مثل یک عضو اصلی تیم سازه تصور کنیم که از لحظه اول برای حضور در یک بازی سخت آماده شده است؛ هم بدن تربیت شده دارد، هم آزمایش های لازم را پشت سر گذاشته، هم مربی و تیم فنی روی عملکردش حساب کرده اند. به همین خاطر است که در پروژه هایی که ایمنی، طول عمر و کیفیت سازه اولویت دارد، اولین گزینه مهندسان، همین تیرآهن فابریک استاندارد است، نه مقطعی که کیفیتش نامشخص و رفتار سازه ای آن قابل پیش بینی نیست.
تیرآهن به عنوان مقطع فولادی اصلی در اسکلت فلزی شناخته می شود و وظیفه انتقال بارهای خمشی و برشی از تیرهای فرعی به تیرهای اصلی و نهایتا ستون و فونداسیون را بر عهده دارد، در این مقاله به تیرآهن، انواع آن، مشخصات فنی و ویژگی های مهم آن می پردازیم:
بیشتر بخوانیدویژگی های تیرآهن فابریک
قبل از اینکه وارد جزئیات ویژگی ها شویم، لازم است بدانیم تیرآهن فابریک به دلیل تولید استاندارد، کیفیت یکنواخت و رفتار قابل پیش بینی، یکی از قابل اعتمادترین مقاطع در پروژه های ساختمانی است. این مقطع در طول فرایند تولید، کنترل های کیفی مختلف را پشت سر می گذارد و همین موضوع باعث می شود عملکرد آن در اجرا و بارگذاری کاملاً مطابق محاسبات مهندسی باشد. حالا با دقت و جزئیات بیشتری ویژگی های این محصول را بررسی می کنیم:
- تولید استاندارد با فرآیند نورد گرم
تیرآهن فابریک با استفاده از شمش فولادی استاندارد و طی یک فرایند دقیق نورد گرم ساخته می شود. در این فرایند، دمای شمش، سرعت عبور از قفسه های نورد، میزان فشار غلتک ها و نحوه خنک شدن همگی کنترل می شوند تا هیچ ترک، موج، حفره داخلی یا تنش پسماند در تیرآهن ایجاد نشود. این تولید کاملاً یکپارچه باعث می شود محصول نهایی در تمام نقاط خود رفتار مکانیکی مشابهی داشته باشد و در لحظات بحرانی بارگذاری، عملکرد مطمئنی نشان دهد. - وزن دقیق مطابق جدول اشتال
یکی از مهم ترین نشانه های تیرآهن فابریک، مطابقت وزن آن با جدول اشتال است. وزن دقیق یعنی ضخامت بال و جان در سراسر طول تیرآهن ثابت است و این ثبات باعث می شود رفتار مقطع در برابر خمش، پیچش، برش و نیروهای جانبی دقیقاً مشابه محاسبات سازه ای باشد. این ویژگی در پروژه هایی که بارگذاری سنگین دارند اهمیت زیادی دارد، چون هر اختلاف وزن کوچک می تواند باعث تغییر در سختی عضو و ایجاد مشکل در اجرای اتصالات شود. - سطح صاف و یکنواخت بدون موج و زبری
تیرآهن فابریک دارای سطحی کاملاً صاف، یکنواخت و بدون موج است. این موضوع علاوه بر اینکه نشانه کیفیت بالای تولید است، در زمان جوشکاری، برشکاری، اتصال صفحات و مونتاژ اهمیت زیادی پیدا می کند. سطح صاف باعث می شود جوش با کیفیت بالاتری انجام شود، صفحه های اتصال بهتر روی تیرآهن بنشینند و در نهایت خطای اجرایی و هزینه های اصلاح کاهش یابد. این ویژگی، یکی از دلایل اصلی انتخاب تیرآهن فابریک در پروژه های بزرگ و حساس است. - مقاومت بالا در برابر خمش و نیروهای ترکیبی
چون تیرآهن فابریک از شمش سالم و یکنواخت ساخته شده، ساختار داخلی آن منظم و پایدار است. این موضوع مقاومت مقطع را در برابر خمش، نیروهای برشی، پیچش و نیروهای جانبی مانند باد و زلزله افزایش می دهد. در دهانه های بزرگ و نقاط بحرانی سازه، این مقاومت بالا باعث افزایش ایمنی ساختمان می شود. در پروژه های چند طبقه، سوله های صنعتی و سالن های تولید، معمولاً به همین دلیل تیرآهن فابریک انتخاب اول مهندسان است. - تلرانس بسیار کم در ابعاد مختلف تیرآهن
تیرآهن فابریک از نظر ضخامت بال، جان، پهنای مقطع و طول شاخه دارای تلرانس بسیار کمی است. این دقت بالا باعث می شود عملیات اتصال تیر به ستون، اجرای نشیمن ها، مونتاژ بادبند ها و نصب صفحات فولادی بسیار راحت تر و دقیق تر انجام شود. در پروژه هایی که ده ها و صدها تیرآهن در کنار هم نصب می شوند، وجود تلرانس دقیق باعث می شود تراز بودن سازه، دقت گره ها و کیفیت جوشکاری حفظ شود و مشکلات اجرایی به حداقل برسد. - رفتار سازه ای پایدار و قابل پیش بینی
تیرآهن فابریک به دلیل یکنواختی در ساختار و وزن، در شرایط واقعی بارگذاری رفتاری ثابت و قابل پیش بینی دارد. این پایداری باعث می شود سازه در برابر بارهای قائم، نیروی زلزله، تغییرات دما و بارهای دینامیکی عملکرد قابل اعتمادی از خود نشان دهد. در پروژه های حساس، این ویژگی یک مزیت بزرگ محسوب می شود، چون مهندسان می توانند با اطمینان بیشتر روی عملکرد عضو سازه ای حساب کنند. - کیفیت بالای اتصالات و کاهش خطاهای اجرایی
سطح صاف، ابعاد دقیق و ضخامت یکنواخت باعث می شود تیرآهن فابریک در زمان اجرا، کار را برای جوشکار، نصاب و تکنسین ها بسیار آسان تر کند. جوشکاری روی سطح صاف بهتر انجام می شود، صفحه ستون ها راحت تر تراز می شوند و سازه نیاز کمتری به تراشکاری، پر کردن شکاف ها یا اصلاح های اضافی دارد. این موضوع علاوه بر افزایش دقت سازه، باعث کاهش هزینه و زمان اجرا نیز می شود. - قابلیت ردیابی و مستندسازی کارخانه ای
بسیاری از کارخانه های معتبر روی جان تیرآهن فابریک، شماره ذوب، سری تولید و استاندارد مرجع را درج می کنند. این کدها امکان ردیابی محصول را فراهم می کند و در پروژه هایی که نیاز به کنترل کیفیت دوره ای یا ارائه گزارش های رسمی دارند، اهمیت زیادی دارد. وجود این اطلاعات به معنای شفافیت بیشتر، اعتماد بالاتر و کیفیت تضمین شده است. - دوام بالا و عمر مفید طولانی
چون تیرآهن فابریک از مواد اولیه سالم و فرآیند تولید استاندارد ساخته شده، مقاومت بهتری در برابر خوردگی، فرسودگی، تنش های بلند مدت و تغییرات محیطی دارد. این دوام بالا در سازه هایی که باید سال ها بدون مشکل بهره برداری شوند اهمیت زیادی دارد. پروژه هایی مثل سوله های صنعتی، سالن های تولید و ساختمان های چند طبقه معمولاً از تیرآهن فابریک استفاده می کنند تا در آینده هزینه های نگهداری به حداقل برسد.
تیرآهن از مهمترین و پرکاربردترین مقاطع فولادی در ساخت سازه‌های فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نام‌گذاری استاندارد آن، برای مهندسان عمران، مجریان پروژه‌ها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:
بیشتر بخوانیدکاربردهای تیرآهن فابریک
تیرآهن فابریک به دلیل کیفیت یکنواخت، تولید استاندارد و رفتار قابل پیش بینی، معمولاً در بخش هایی از سازه استفاده می شود که کوچک ترین خطا می تواند به افزایش هزینه، کاهش ایمنی یا حتی اختلال در اجرای پروژه منجر شود. در بسیاری از پروژه های عمرانی که آهن اینجا تامین مقاطع فولادی آن را انجام داده، به وضوح دیده شده که استفاده از تیرآهن فابریک باعث روان تر شدن اجرا، کاهش اصلاحات کارگاهی و افزایش مقاومت نهایی سازه شده است. این موارد در ادامه، اصلی ترین حوزه هایی هستند که تیرآهن فابریک در آنها عملکرد بسیار مطمئنی از خود نشان می دهد:
- ساخت اسکلت فلزی ساختمان های چند طبقه
در پروژه های چند طبقه، مقاطع باید در برابر خمش، برش و بارهای جانبی مقاومت کافی داشته باشند. تیرآهن فابریک به دلیل تولید یکپارچه، تلرانس دقیق و رفتار مکانیکی پایدار، هنگام اجرای اتصالات و نصب تیرها، دقت بالایی فراهم می کند. بسیاری از مهندسان سازه تأکید دارند که در ستون ها و شاه تیرهای اصلی، استفاده از تیرآهن غیر استاندارد ریسک بسیار زیادی ایجاد می کند. این بخش از ساختمان عملاً به محصولی نیاز دارد که وزن و مقاومت آن مطابق محاسبات باشد، موضوعی که در تیرآهن فابریک تضمین شده است. - سوله های صنعتی و سازه های سنگین
سوله های صنعتی معمولاً دهانه های بزرگ، ارتفاع زیاد و بارهای ترکیبی دارند. اگر مقطع کیفیت کافی نداشته باشد، در برابر نیروهای باد، وزن سقف، جرثقیل سقفی یا ارتعاش‌های کاری رفتار مناسبی نشان نمی دهد. تیرآهن فابریک به دلیل داشتن مقاومت خمشی بالا و ساختار داخلی یکنواخت، برای اجرای ستون های اصلی، تیرهای ضلعی، تیرهای فرعی و تیرهای جرثقیل سقفی انتخاب کاملاً منطقی است. این موضوع به طور عملی در پروژه های صنعتی و کارخانه ها تأیید شده است. - پل سازی و سازه های عمرانی بزرگ مقیاس
پل ها یکی از بخش هایی هستند که در معرض فشارهای ترکیبی، ارتعاش، تغییر دما و بارهای متحرک قرار دارند. در چنین پروژه هایی، مقاطع باید دارای چقرمگی مناسب، مقاومت دینامیکی بالا و رفتار قابل پیش بینی باشند. تیرآهن فابریک به دلیل ثبات در ضخامت جان و بال، برای تیرهای طولی پل، عرشه های فولادی و قسمت های باربر اصلی گزینه ایده آل است. استفاده از تیرآهن نوردی در این بخش ها نه‌تنها توصیه نمی شود، بلکه از نظر ایمنی نیز کاملاً مردود است. - اجرای تیرهای باربر در اسکلت فلزی
تیرهای باربر در ساختمان نقش انتقال بار سقف و کف را دارند و هر گونه ضعف در آنها می تواند منجر به نشست ناخواسته یا تغییر شکل سازه شود. تیرآهن فابریک به دلیل سطح صاف، وزن استاندارد و مقاومت پایدار، برای شاه تیرها، تیرهای میانی، تیرهای کرومی و تیرهای لبه به کار می رود. این مقاطع هنگام اتصال به صفحات و نشیمن ها، واکنش بهتر و دقیق تری نسبت به نمونه های نوردی نشان می دهند. - اجرای ستون های فلزی در ساختمان و سوله
ستون ها یکی از اصلی ترین بخش های سازه هستند، زیرا بار طبقات بالایی را تحمل می کنند. کوچک ترین اعوجاج یا نقص در ستون می تواند کل پروژه را تحت تأثیر قرار دهد. تیرآهن فابریک به دلیل عدم وجود موج در جان، عدم تابیدگی و تولید استاندارد در ساخت ستون های تک، دوبل، مرکب و طرح های لانه زنبوری کاربرد بسیاری دارد. این موضوع ریسک خطا در سازه را کاهش داده و ایمنی پروژه را افزایش می دهد. - سازه های تحت بارگذاری لرزه ای یا دینامیکی
در مناطقی که احتمال زلزله وجود دارد، رفتار مقطع تحت بارگذاری جانبی اهمیت بالایی دارد. تیرآهن فابریک با خواص الاستیسیته پایدار و مقاومت قابل اتکا، در برابر نیروهای لرزه ای واکنش بهتری نشان می دهد. در پروژه های صنعتی، سالن های تولید و سازه هایی که در معرض ارتعاش مداوم هستند نیز همین ویژگی باعث انتخاب گسترده این مقطع می شود. - پروژه هایی با دهانه های بزرگ و حساسیت اجرایی بالا
دهانه های بزرگ نیازمند تیرهایی هستند که بتوانند در برابر لنگر خمشی بالا مقاومت کنند و دچار تغییر شکل ناخواسته نشوند. به دلیل ضخامت یکنواخت و ساختار پایدار، تیرآهن فابریک انتخاب اول برای ساخت تیرهای دهانه بلند در انبارها، سالن های ورزشی، مراکز تجاری و سوله های بزرگ است. - پروژه های نیازمند کنترل کیفیت و تایید ناظر
در پروژه های صنعتی، نیمه دولتی یا سازه های حیاتی، ناظران معمولاً روی وزن استاندارد، ابعاد دقیق و اسناد کارخانه حساس هستند. تیرآهن فابریک به دلیل داشتن شماره ذوب، شناسه تولید و امکان ردیابی، کمترین مشکل را در مرحله کنترل کیفی ایجاد می کند. این موضوع در پروژه هایی که نیاز به مستندسازی دارند بسیار مهم است. - سازه هایی که باید طول عمر بالا داشته باشند
سازه هایی مانند کارخانه ها، سالن های تولید و مجتمع های صنایع سنگین نیازمند مقاطعی هستند که در طولانی مدت دچار خوردگی، تغییر شکل و کاهش مقاومت نشوند. تیرآهن فابریک به دلیل جنس فولادی سالم و تولید استاندارد، در این پروژه ها عملکرد بسیار مطمئنی ارائه می دهد و هزینه های نگهداری در سال های آینده را کاهش می دهد.
در پروژه‌های عمرانی مدرن، یکی از چالش‌های مهم، افزایش مقاومت سازه‌ای بدون افزایش وزن مقاطع فولادی است، در این میان، تیرآهن لانه زنبوری یا Honeycomb Beam یکی از هوشمندانه‌ترین راه‌حل‌ها برای رسیدن به این هدف به شمار می‌رود، در این مقاله به تیرآهن لانه زنبوری، ویژگی ها، کاربردها و مشخصات فنی و مراحل ساخت آن می پردازیم:
بیشتر بخوانیدتیرآهن نوردی چیست؟

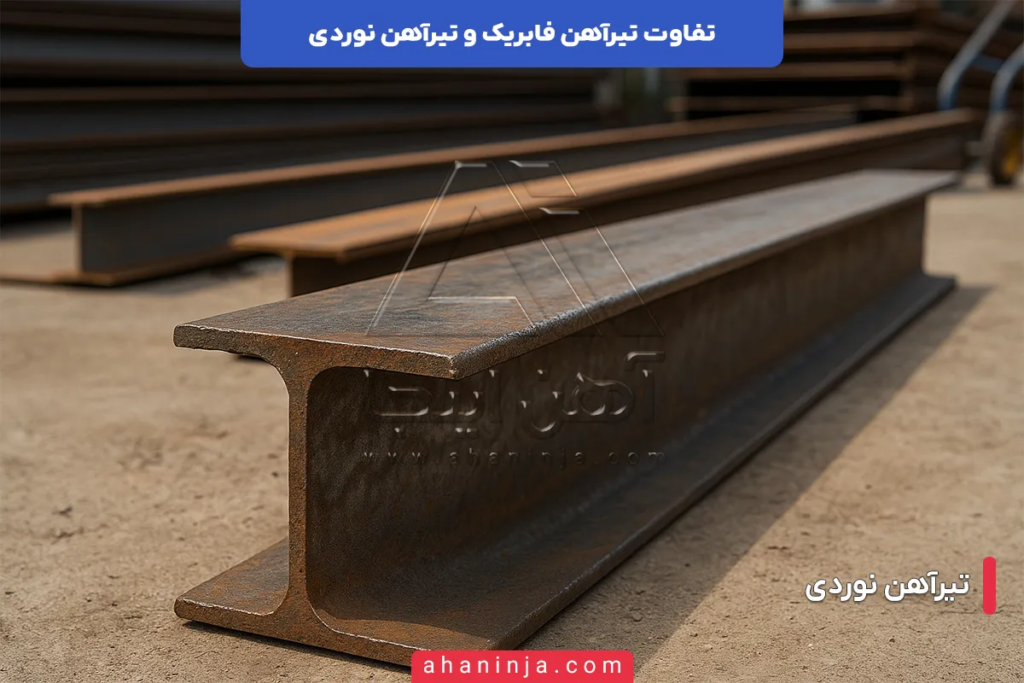

وقتی در بازار آهن از تیرآهن نوردی صحبت می شود، معمولاً منظور مقطعی است که از مسیر استاندارد تولید نشده و از نورد مجدد ورق، ضایعات فولادی یا تیرآهن های قدیمی به‌دست آمده است. این محصول در ظاهر شبیه تیرآهن فابریک است، اما وقتی کمی دقیق تر نگاه کنیم، تفاوت های جدی در ساختار، کیفیت و رفتار مکانیکی آن دیده می شود. بسیاری از مهندسان، تکنسین ها و فعالان بازار آهن با دیدن سطح موج دار یا اختلاف ضخامت بال ها، به راحتی متوجه این موضوع می شوند که تیرآهن موردنظر نوردی است، نه فابریک.
در فرایند نورد مجدد، مواد اولیه مثل ورق یا ضایعات ابتدا حرارت داده می شوند و سپس به کمک غلتک ها، فرم تیرآهن پیدا می کنند. چون این مواد قبلاً یک بار شکل گرفته اند، ساختار داخلی آنها یکنواخت نیست و هنگام نورد دوباره، تنش های پسماند، موج های سطحی و اختلاف ضخامت ایجاد می شود. این مشکلات در ظاهر ساده به نظر می رسند، اما در پروژه های واقعی روی مقاومت خمشی، رفتار لرزه ای و کیفیت اتصالات تاثیر مستقیم دارند.
تیرآهن نوردی معمولاً وزن کمتر از مقدار درج شده در جدول اشتال دارد. این اختلاف وزن به معنی کاهش ضخامت جان یا بال است و در بارگذاری واقعی، می تواند باعث ضعف عضو سازه ای شود. از طرف دیگر، این تیرآهن ها اغلب سطحی مات، ناصاف یا دارای لکه های اکسید دارند. همین موارد باعث می شود هنگام اجرای جوشکاری، اتصال صفحات و تراز کردن مقاطع، چالش های بیشتری به وجود بیاید.
در بازار آهن ایران، استفاده از تیرآهن نوردی بیشتر به پروژه هایی مربوط می شود که باربری اصلی زیادی ندارند یا ساختار آنها موقتی است. برای مثال، بسیاری از کارگاه ها یا سازه های جانبی از این نوع مقطع استفاده می کنند چون قیمت پایین تری دارد و تامین آن نیز سریع تر ممکن است. اما در سازه های باربر، به خصوص ساختمان های چند طبقه یا پروژه های صنعتی، استفاده از تیرآهن نوردی معمولاً توصیه نمی شود چون رفتار مکانیکی یکنواخت، مقاومت طولانی مدت و کیفیت استاندارد ندارد.
به زبان ساده، تیرآهن نوردی محصولی اقتصادی و قابل استفاده در شرایط خاص است، اما نمی توان از آن انتظار همان عملکردی را داشت که از یک تیرآهن فابریک استاندارد انتظار داریم. در تجربه ما در آهن اینجا، پروژه هایی که از تیرآهن نوردی در بخش های حساس استفاده کرده بودند، معمولاً در مرحله اجرا با مشکلاتی مثل عدم همخوانی ابعاد، موج داشتن سطح یا نیاز به اصلاحات کارگاهی مواجه شده اند. این مشکلات اگرچه قابل حل هستند، اما زمان، هزینه و ریسک بیشتری برای پروژه ایجاد می کنند.
در نهایت، تیرآهن نوردی را باید مقطعی دانست که برای کاربری های سبک، موقت و کم ریسک مناسب است. شناخت صحیح این محصول به مهندسان و خریداران کمک می کند انتخابی دقیق تر داشته باشند و از استفاده نادرست آن در بخش هایی که نیاز به مقاومت بالا دارد، جلوگیری شود. اگر سازه باید سال ها بدون مشکل کار کند و عملیات باربری سنگین یا لرزه ای تحمل کند، تیرآهن فابریک انتخاب مطمئن تری خواهد بود.
ویژگی های تیرآهن نوردی
پیش از بررسی ویژگی ها، باید توجه داشت که تیرآهن نوردی برخلاف تیرآهن فابریک از مسیر استاندارد تولید نمی شود و معمولاً از نورد مجدد ورق، ضایعات یا مقاطع قدیمی ساخته می شود؛ به همین دلیل رفتار آن در برابر بارگذاری، کیفیت سطح و یکنواختی ابعاد با نمونه های فابریک قابل مقایسه نیست. این مقطع در بازار ایران بیشتر برای کاربری های سبک و موقت استفاده می شود، اما شناخت دقیق ویژگی های آن به خریداران کمک می کند انتخابی آگاهانه داشته باشند:
- تولید از ورق یا ضایعات با فرآیند نورد مجدد
تیرآهن نوردی با استفاده از ورق فولادی، شاسی های اسقاطی یا ضایعات فلزی ساخته می شود. این مواد قبلاً یک بار شکل گرفته اند و ساختار داخلی آنها یکنواخت نیست. وقتی دوباره در معرض حرارت و نورد قرار می گیرند، تنش های پسماند، موج های سطحی و اعوجاج ایجاد می شود. این ساختار غیراستاندارد باعث می شود رفتار مقطع در برابر خمش، برش و تنش های ترکیبی قابل پیش بینی نباشد. - وزن کمتر از جدول اشتال و ضخامت غیر یکنواخت
یکی از بارزترین ویژگی های تیرآهن نوردی، اختلاف وزن آن با جدول اشتال است. وزن کمتر یعنی ضخامت بال و جان در نقاط مختلف یکسان نیست. همین موضوع به مرور زمان باعث افزایش خطر خمیدگی، تغییر شکل و ضعف مقطع در نقاط حساس سازه می شود. در بسیاری از نمونه ها، حتی بال ها از ابتدا تا انتها اختلاف ضخامت دارند. - سطح ناصاف و دارای موج یا اعوجاج
سطح تیرآهن نوردی معمولاً موج دار، ناصاف و غیر یکنواخت است. این ناهمواری ها نشان دهنده کیفیت پایین تولید و نبود کنترل دقیق در فرآیند نورد هستند. وجود موج در سطح باعث می شود در زمان جوشکاری، نصب صفحات، اتصال نشیمن ها و تراز کردن عضو مشکلاتی ایجاد شود و حتی ممکن است کیفیت جوش کاهش پیدا کند. - لبه های پف کرده و فرم غیر دقیق
در بسیاری از نمونه های نوردی، لبه ها حالت پف کرده، جمع شدگی یا شکستگی جزئی دارند. این وضعیت نتیجه فشار نامناسب غلتک ها یا کیفیت پایین مواد اولیه است. این لبه های ناصاف باعث می شوند زمان اتصال تیر به ستون یا قرارگیری صفحات فلزی روی تیرآهن، همخوانی لازم ایجاد نشود. - وجود لکه های اکسید، زنگ زدگی سطحی و رنگ غیر یکنواخت
تیرآهن نوردی معمولاً دارای لکه های اکسید، نقاط زنگ زده و رنگی مات و غیر یکنواخت است. دلیل این موضوع استفاده از ضایعات و عدم انجام فرآیند استاندارد خنک کاری و پرداخت نهایی است. این مشکل علاوه بر ظاهر، روی کیفیت جوشکاری و دوام مقطع نیز تاثیر می گذارد. - رفتار مکانیکی غیر پایدار و غیر قابل پیش بینی
به دلیل استفاده از مواد اولیه نامنظم، رفتار تیرآهن نوردی در برابر نیروهای جانبی، دینامیکی و لرزه ای ثبات کافی ندارد. ممکن است مقطع در برخی نقاط مقاومت قابل قبول داشته باشد، اما در نقاط دیگر ضعف جدی ایجاد شود. این عدم یکنواختی برای پروژه های باربر خطرناک است. - دقت پایین در ابعاد و تلرانس غیر استاندارد
در مقاطع نوردی معمولاً تلرانس ابعادی رعایت نمی شود. ارتفاع تیر، ضخامت جان، ضخامت بال و طول شاخه ممکن است در نقاط مختلف تغییر کند. این موضوع باعث بروز مشکل در زمان مونتاژ، اجرا، تراز کردن تیرها و ساخت گره های سازه ای می شود و نیاز به اصلاحات کارگاهی را افزایش می دهد. - کاهش کیفیت جوشکاری و اتصالات
سطح ناصاف، زنگ زدگی و موج باعث می شود کیفیت اتصال تیرآهن نوردی در زمان جوشکاری کمتر از استاندارد باشد. در برخی پروژه ها، تیم اجرایی مجبور می شود بخش هایی از سطح را قبل از جوشکاری تراشکاری یا ساب زدن کند. این زمان و هزینه اضافی، در بلندمدت استفاده از این محصول را غیراقتصادی می کند. - مناسب بودن برای کاربری های سبک و موقت
با وجود تمام محدودیت ها، تیرآهن نوردی برای سازه هایی مثل سازه های کارگاهی، انبارهای سبک، شمع بندی موقت، اجرای سازه های غیر باربر یا فضاهای کم اهمیت مناسب است. در این پروژه ها وزن پایین، قیمت کمتر و سرعت تامین بالا می تواند مزیت های قابل قبولی باشد.
کاربردهای تیرآهن نوردی
کاربردهای تیرآهن نوردی معمولاً در شرایطی مطرح می شوند که پروژه نیاز چندانی به باربری سنگین ندارد یا سازه برای مدت کوتاه استفاده می شود. به دلیل اینکه این نوع تیرآهن از نورد مجدد ورق یا ضایعات ساخته می شود و کیفیت مکانیکی یکنواختی ندارد، مهندسان معمولاً آن را برای بخش های حساس ساختمان انتخاب نمی کنند. با این حال در بازار آهن، تیرآهن نوردی همچنان جایگاه خود را دارد و در بسیاری از پروژه های کوچک و سبک، استفاده از آن کاملاً منطقی و مقرون به صرفه است. در ادامه مهم ترین کاربردهای این محصول را با جزئیات بررسی می کنیم:
- ساخت سازه های سبک و کم اهمیت
در پروژه هایی که نیاز به تحمل بار زیاد وجود ندارد، تیرآهن نوردی می تواند گزینه اقتصادی و قابل قبولی باشد. برای مثال، در اجرای سازه های سبک، سقف های فرعی، دیوارهای غیر باربر یا ساختارهایی که تنها نقش نگهدارنده محدود دارند، از این مقطع استفاده می شود. نبود نیاز به مقاومت بالا یا ضخامت استاندارد باعث می شود کیفیت متوسط تیرآهن نوردی برای این نوع سازه ها کافی باشد. - سازه های موقت و کارگاهی
یکی از رایج ترین کاربردهای تیرآهن نوردی در اجرای سازه های موقت است. کارگاه های پروژه های عمرانی معمولاً نیاز به اتاقک ها، انبارهای سبک، داربست های فلزی یا چهارچوب های موقتی دارند. این سازه ها قرار نیست برای مدت طولانی باربری سنگین تحمل کنند، بنابراین استفاده از تیرآهن نوردی به عنوان یک گزینه اقتصادی و سریع، کاملاً توجیه پذیر است. - شمع بندی، مهاربندی و نگهدارنده های موقت
در بسیاری از پروژه ها نیاز به شمع بندی موقت، مهار سازه های در حال اجرا یا ایجاد تکیه گاه های غیر دائم وجود دارد. در این موارد، تیرآهن نوردی به دلیل قیمت کمتر، وزن پایین و سرعت تامین بالا انتخاب مناسبی است. این بخش ها حساسیت سازه ای زیادی ندارند و کیفیت متوسط تیرآهن نوردی برای آنها کافی است. - سازه های کارگاهی ساده و غیر باربر
کارگاه های صنعتی و ساختمانی معمولاً دارای فضاهایی هستند که نیاز به سازه های کم اهمیت مثل سایه بان، پوشش سبک، سازه های نگهدارنده ابزار و تجهیزات دارند. برای این نوع کاربری ها معمولاً نیاز به مقاطع استاندارد و مقاوم نیست. تیرآهن نوردی با توجه به سطح ناصاف، موج دار و وزن کمتر، گزینه مناسبی برای این فضاهاست و هزینه پروژه را کاهش می دهد. - ساخت انبارهای کوچک و سالن های سبک
انبارهای کوچک، فضای نگهداری مصالح سبک یا سالن هایی که در آنها بارگذاری زیاد وجود ندارد، می توانند با تیرآهن نوردی ساخته شوند. چون این فضاها معمولاً دهانه بزرگ یا ارتفاع زیاد ندارند، استفاده از مقاطع فابریک ضرورت ندارد. در تجربه بازار، بسیاری از انبارهای محلی، کارگاه های کوچک یا سالن های موقت با تیرآهن نوردی اجرا شده اند. - سازه های جانبی ساختمان
بخش هایی از ساختمان که نقش باربر ندارند مانند تیرهای حاشیه ای، چهارچوب های محافظ، سازه های نگهدارنده نما، قاب های اطراف تاسیسات یا سازه های مکمل از جمله مواردی هستند که می توان در آنها از تیرآهن نوردی استفاده کرد. در این بخش ها، دقت ابعادی و رفتار سازه ای اهمیت کمتری نسبت به تیرهای اصلی دارند. - پروژه های اقتصادی با بودجه محدود
در برخی پروژه ها، اولویت اصلی کاهش هزینه هاست. پیمانکاران این نوع پروژه ها برای بخش های کم اهمیت سازه ای، تیرآهن نوردی را انتخاب می کنند تا با هزینه کمتر، نیاز پروژه تامین شود. در این پروژه ها معمولاً بخش های اصلی با تیرآهن فابریک اجرا می شوند، اما قسمت های فرعی با تیرآهن نوردی اقتصادی پوشش داده می شوند. - قفسه بندی صنعتی ساده و نگهدارنده های سبک
در انبارها، فروشگاه ها یا مکان های صنعتی، ساخت قفسه های فلزی، نگهدارنده ها و چهارچوب های سبک نیاز به مقاطع سنگین ندارد. تیرآهن نوردی با وزن کمتر و قیمت مناسب، برای ساخت این نوع سازه های سبک کاربرد دارد و در عین حال نیاز باربری نیز کاهش می یابد. - ساخت چهارچوب های فلزی در پروژه های غیر سازه ای
در پروژه های غیر سازه ای مانند چهارچوب سوله ها، نگهدارنده های مصالح، فریم های فلزی جانبی یا سازه های کم اهمیت، کیفیت پایین تیرآهن نوردی مشکل ساز نمی شود. این نوع کاربری ها معمولاً هیچ نیروی قابل توجهی تحمل نمی کنند، بنابراین استفاده از تیرآهن نوردی به عنوان یک گزینه اقتصادی مناسب است.

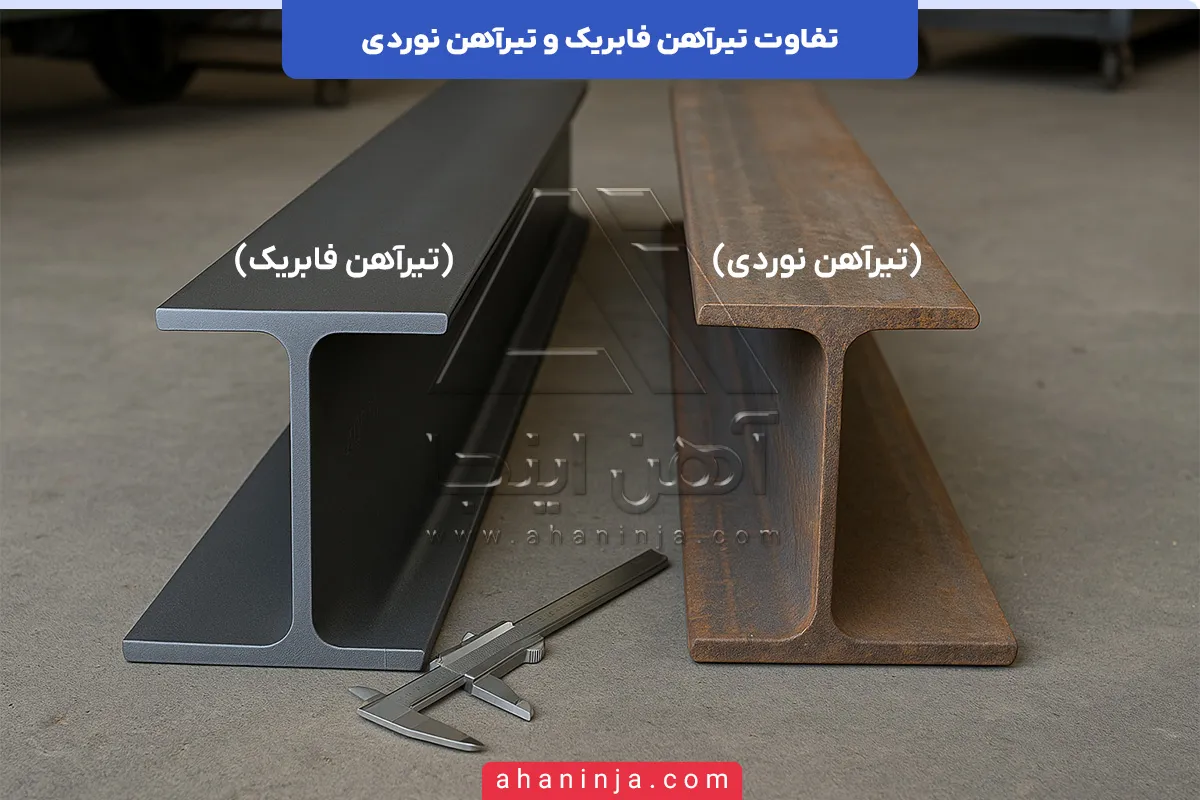

تفاوت های تیرآهن فابریک و تیرآهن نوردی
وقتی درباره تفاوت بین تیرآهن فابریک و تیرآهن نوردی صحبت می کنیم، در واقع داریم دو نوع محصول با دو ماهیت کاملاً متفاوت را مقایسه می کنیم؛ یکی بر پایه تولید استاندارد و کنترل شده ساخته شده و دیگری از نورد مجدد ورق یا ضایعات به دست می آید. تیرآهن فابریک از همان ابتدا بر اساس شمش استاندارد، نورد گرم و کنترل کیفی دقیق تولید می شود و به همین دلیل وزن آن مطابق جدول اشتال است، سطح صاف دارد، لبه ها یکنواخت هستند و رفتار سازه ای آن در پروژه قابل پیش بینی است.
در مقابل، تیرآهن نوردی محصولی است که ظاهر آن شبیه تیرآهن فابریک است، اما در عمق، تفاوت های جدی دارد. این نوع تیرآهن معمولاً وزن کمتری نسبت به استاندارد دارد، سطح آن موج دار است، لبه ها ممکن است پف کرده یا ناصاف باشند و رنگ مقطع نیز یکنواخت نیست. این تفاوت ها نتیجه استفاده از ورق، ضایعات یا مقاطع اسقاطی در تولید آن است.
از نظر عملکرد نیز تفاوت ها محسوس هستند. تیرآهن فابریک در برابر خمش، برش و نیروهای جانبی مقاومت بهتری نشان می دهد و برای پروژه های حساس مثل سازه های چند طبقه، سوله های صنعتی و پل ها انتخاب مطمئن تری است. تیرآهن نوردی به دلیل رفتار مکانیکی غیر یکنواخت، معمولاً فقط در سازه های سبک، غیر باربر، موقت یا کارگاهی استفاده می شود.
در نهایت، تفاوت اصلی این دو محصول در کیفیت تولید، یکنواختی ابعاد، وزن، رفتار سازه ای و دوام آنهاست؛ موضوعی که در پروژه های واقعی بارها ثابت شده و انتخاب را برای مهندسان روشن تر می کند.
جدول تفاوت های تیرآهن فابریک و تیرآهن نوردی
| ویژگی مورد مقایسه | تیرآهن فابریک | تیرآهن نوردی |
|---|---|---|
| مواد اولیه | شمش فولادی استاندارد | ورق، ضایعات یا مقاطع اسقاطی |
| فرآیند تولید | نورد گرم کاملاً استاندارد | نورد مجدد بدون کنترل دقیق |
| وزن محصول | مطابق جدول اشتال | کمتر از مقدار استاندارد |
| سطح و ظاهر | صاف، یکنواخت، بدون موج | موج دار، ناصاف، مات یا لکه دار |
| ضخامت بال و جان | یکنواخت و دقیق | غیر یکنواخت و متغیر |
| مقاومت سازه ای | بالا و پایدار | متوسط یا ضعیف، غیر قابل پیش بینی |
| تلرانس ابعادی | بسیار کم | زیاد و غیر استاندارد |
| کیفیت جوشکاری | عالی به دلیل سطح صاف | پایین تر به دلیل زبری و موج |
| کاربری مناسب | پروژه های سنگین و باربر | پروژه های سبک و موقت |
| دوام و عمر مفید | بالا و طولانی | پایین تر و وابسته به شرایط محیطی |
| قیمت محصول | بالاتر به دلیل کیفیت | اقتصادی تر اما با محدودیت کاربرد |
نکات مهم در استفاده و نگهداری از تیرآهن فابریک و نوردی
پیش از اجرای سازه، انتخاب تیرآهن مناسب و نگهداری صحیح از مقاطع فولادی نقش مهمی در ایمنی پروژه و سرعت اجرای آن دارد. در پروژه های واقعی دیده شده که بی توجهی به همین نکات ساده، باعث ایجاد هزینه های اضافی، ضعف در اتصالات، یا حتی تغییر شکل تیرآهن در زمان اجرا شده است. چه مقطع تیرآهن فابریک باشد و چه تیرآهن نوردی، رعایت اصول زیر تضمین کننده عملکرد بهتر و کاهش خطاهای کارگاهی است:
- انتخاب نوع تیرآهن بر اساس نیاز سازه ای
در اولین مرحله، مهندس مجری باید نوع تیرآهن را با توجه به باربری، تعداد طبقات، نوع کاربری سازه، شرایط زمین و وضعیت لرزه خیزی منطقه انتخاب کند. تیرآهن فابریک با توجه به یکنواختی ساختاری و مقاومت بالاتر، مناسب تیرهای باربر، شاه تیرها، ستون ها و دهانه های بزرگ است. تیرآهن نوردی تنها باید در قسمت های سبک، سازه های موقت یا بخش های غیر باربر استفاده شود. استفاده اشتباه از تیرآهن نوردی در عضوهای اصلی می تواند مقاومت سازه را کاهش دهد و در آینده خطر ایجاد کند. - کنترل وزن و ابعاد قبل از اجرا
یکی از ضروری ترین مراحل، مقایسه وزن تیرآهن با جدول اشتال است. وزن دقیق نشانه استاندارد بودن است. وزن کمتر یا بیشتر از حد مورد انتظار یعنی ضخامت بال یا جان تغییر کرده و این تغییر، رفتار مقطع را در برابر خمش و نیروهای جانبی متفاوت می کند. در پروژه های حساس، هر شاخه باید قبل از نصب با اصول کنترل کیفی تایید شود. در مورد تیرآهن نوردی، اختلاف وزن معمولاً زیاد است و این مسئله می تواند عملکرد سازه را تحت تاثیر قرار دهد. - بررسی دقیق سطح جان و بال تیرآهن قبل از نصب
سطح تیرآهن باید از نظر موج داشتن، تابیدگی، زبری سطح، خوردگی، خط و خش عمیق یا پف کردگی لبه ها بررسی شود. در تیرآهن فابریک معمولاً سطح صاف است، اما در تیرآهن نوردی موج های ناخواسته و نقاط اکسید شده بیشتر دیده می شود. همین موج ها می توانند در زمان نصب صفحه ستون، اتصال نبشی یا ساخت گره های سازه ای مشکل ایجاد کنند. این بررسی باید قبل از ورود تیرآهن به مرحله نصب انجام شود تا در کارگاه زمان از دست نرود. - جلوگیری از تماس مستقیم تیرآهن با خاک یا رطوبت
نگهداری نامناسب، حتی بهترین تیرآهن فابریک را هم در معرض خوردگی و زنگ زدگی قرار می دهد. تماس مستقیم با زمین خاکی یا مرطوب، باعث نفوذ رطوبت به سطح فولاد و ایجاد لایه های زنگ می شود. این زنگ در مرحله جوشکاری کیفیت اتصال را کاهش می دهد و در بخش هایی که عضو در معرض هواست، عمر مفید آن را کم می کند. برای تیرآهن نوردی که سطح آن حساس تر است، این موضوع اهمیت بیشتری دارد. - انبار کردن اصولی با زیرسازی مناسب و فاصله گذاری استاندارد
تیرآهن ها باید روی پالت چوبی یا بلوک فلزی قرار گیرند تا هوا به راحتی در زیر آنها جریان داشته باشد و از تجمع رطوبت جلوگیری شود. همچنین شاخه ها باید به صورت منظم روی هم چیده شوند تا وزن باعث تاب خوردگی یا کمانش موضعی در شاخه های پایین نشود. در انبارهای حرفه ای، تیرآهن با تسمه بسته می شود و در فواصل مشخص، زیرسازی انجام می شود تا شکل مقطع حفظ گردد. - بررسی تابیدگی، پیچش و تغییر شکل پیش از اجرا
تابیدگی و پیچش در تیرآهن نوردی بسیار رایج است. این اعوجاج ها باعث می شوند سازه در هنگام تراز کردن یا اتصال به ستون ها دچار خطا شود. قبل از نصب، تیرآهن باید روی سطح صاف قرار گیرد تا پیچش، خم شدگی، قوس دار بودن یا تابیدگی جان بررسی شود. در صورت وجود اعوجاج، باید قبل از نصب اصلاح یا تعویض شود. این مرحله، از مشکل های بزرگ در زمان اجرا جلوگیری می کند. - اجرای جوشکاری روی سطح کاملاً تمیز و عاری از زنگ زدگی
جوشکاری روی سطح تمیز و صیقلی انجام می شود. وجود زنگ، گرد و غبار، چربی، رطوبت یا برجستگی روی سطح تیرآهن باعث ضعف در اتصال می شود. تیرآهن نوردی به دلیل زنگ زدگی سریع تر، باید قبل از جوشکاری با سنگ، برس سیمی یا دستگاه مناسب پاکسازی شود. این کار باعث می شود جوش کیفیت بهتری داشته باشد و در فشارهای بعدی آسیب نبیند. - جلوگیری از وارد شدن ضربه، سقوط یا آسیب های فیزیکی
ضربه های ناگهانی هنگام تخلیه یا جابه جایی می تواند باعث دفرم شدن بال یا جان تیرآهن شود. در تیرآهن نوردی این آسیب ها بیشتر اتفاق می افتد. بهتر است برای تخلیه از جرثقیل یا لیفتراک مناسب استفاده شود و از برخورد تیرآهن با زمین یا تجهیزات دیگر جلوگیری گردد. - نگهداری تیرآهن به دور از مواد خورنده یا محیط اسیدی
مواد شیمیایی، نمک، اسیدها و حتی برخی مصالح ساختمانی می توانند باعث افزایش سرعت زنگ زدگی تیرآهن شوند. تیرآهن باید در محلی نگهداری شود که از تماس با مواد خورنده، گچ خیس، سیمان مرطوب، اسید و لکه های صنعتی دور باشد. این موضوع برای تیرآهن نوردی اهمیت بیشتری دارد چون سطح آن ضعف بیشتری دارد. - کنترل مستمر کیفیت در طول پروژه
در پروژه های طولانی مدت، تیرآهن های ذخیره شده باید مرتب بررسی شوند. هرگونه تغییر رنگ، لکه های خوردگی، تابیدگی جدید یا آسیب فیزیکی باید قبل از نصب گزارش و اصلاح شود. این نظارت مستمر، باعث جلوگیری از خطاهای سازه ای در مراحل نهایی اجرا می شود.
جمع بندی
با اینکه هر دو نوع تیرآهن در بازار وجود دارند، اما تفاوت تیرآهن فابریک و تیرآهن نوردی بسیار مهم تر از آن چیزی است که در نگاه اول به چشم می آید. تیرآهن فابریک یک محصول استاندارد، قابل اعتماد و مناسب برای پروژه های باربر و بلند است، در حالی که تیرآهن نوردی بیشتر یک گزینه اقتصادی برای سازه های سبک و پروژه های کوتاه مدت محسوب می شود.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. تیرآهن فابریک بهتر است یا نوردی؟
اگر پروژه باربری بالایی دارد و ایمنی اهمیت زیادی دارد، تیرآهن فابریک بهترین انتخاب است. اما برای پروژه های سبک و کم هزینه، تیرآهن نوردی مناسب است. -
2. چرا تیرآهن نوردی ارزان تر است؟
به دلیل استفاده از ضایعات یا نورد مجدد و عدم تطابق کامل با استاندارد، قیمت آن کمتر از نمونه فابریک است. -
3. آیا می توان تیرآهن نوردی را در اسکلت اصلی ساختمان استفاده کرد؟
در ساختمان های چند طبقه یا پروژه های سنگین توصیه نمی شود و باید از تیرآهن فابریک استاندارد استفاده شود. -
4. مهمترین تفاوت تیرآهن فابریک و نوردی چیست؟
کیفیت تولید، وزن، دقت ابعادی و مقاومت. تیرآهن فابریک استانداردتر و مقاوم تر است. -
5. آیا وزن تیرآهن نوردی کمتر است؟
بله، معمولاً وزن تیرآهن نوردی کمتر از جدول اشتال است و همین موضوع روی قیمت و عملکرد سازه تاثیر می گذارد.
