اصول طراحی اتصال تیرآهن به ستون + بررسی کامل

در هر سازه فولادی، جایی که تیر به ستون می رسد، در واقع قلب انتقال بار قرار دارد. اگر طراحی اتصال تیرآهن به ستون درست انجام شود، بارهای ثقلی و جانبی به شکل کنترل شده به ستون و در نهایت به فونداسیون منتقل می شوند و سازه سال ها با خیال راحت کار می کند. اما اگر این اتصال به ظاهر ساده، بدون توجه به اصول فنی طراحی و اجرا شود، نتیجه اش می تواند تغییر شکل زیاد تیر، ترک خوردگی در اتصالات، عملکرد نامناسب در زلزله و حتی شکست موضعی باشد.

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

در این مقاله تلاش شده است طراحی اتصال تیرآهن به ستون و اصول و روش های مربوط به آن را به صورت کامل و فنی توضیح دهیم، پس در ادامه با اهن اینجا همراه باشید.

منظور از طراحی اتصال تیرآهن به ستون چیست؟

وقتی صحبت از طراحی اتصال تیرآهن به ستون می شود، منظور فقط کشیدن چند خط در نرم افزار یا نوشتن تعداد پیچ و طول جوش در یک جدول نیست. در واقع طراح دارد تصمیم می گیرد که نیروهای واقعی یک سازه چگونه از تیرآهن عبور کنند، از طریق اتصال وارد ستون شوند و در نهایت با کمترین ریسک و بیشترین اطمینان به فونداسیون برسند. به زبان ساده، طراحی اتصال یعنی تبدیل یک گره فلزی ظاهرا ساده، به یک نقطه مطمئن برای عبور بارهای ثقلی و جانبی.

در این فرآیند، طراح باید هم رفتار تئوری سازه را بشناسد و هم محدودیت های کارگاهی را. از یک طرف باید بداند این گره در تحلیل سازه به عنوان اتصال مفصلی دیده شده یا اتصال صلب و چه مقدار لنگر خمشی، نیروی برشی و نیروی محوری قرار است از این محل عبور کند. از طرف دیگر باید ببیند در کارگاه چه نوع پیچ و جوش در دسترس است، ستون و تیر با چه مقاطعی اجرا می شوند، امکان نصب ورق تقویتی وجود دارد یا خیر و چه روشی برای کنترل کیفیت اتصال منطقی تر است.

به طور خلاصه، منظور از طراحی اتصال تیرآهن به ستون این است که برای این گره مهم، یک سناریوی کامل و قابل اجرا تعریف شود؛ سناریویی که در آن نوع ورق نشیمن و روسری، سخت کننده جان، ابعاد ورق ها، تعداد و قطر پیچ ها، نوع جوش، محل نصب و ترتیب اجرا همگی بر اساس عدد و منطق مهندسی انتخاب شده باشند، نه فقط بر اساس تجربه های پراکنده یا سلیقه فردی.

اگر بخواهیم این مفهوم را کمی ساختارمندتر ببینیم، طراحی اتصال تیرآهن به ستون یعنی رسیدن همزمان به چند هدف مشخص:

• تامین ایمنی سازه با اطمینان از این که اتصال توان تحمل نیروهای طراحی و ضریب های بار را دارد.
• حفظ سختی خمشی و پایداری قاب تا تیر و ستون مطابق مدل تحلیلی رفتار کنند و تغییر شکل ها از حدود مجاز فراتر نرود.
• در نظر گرفتن رفتار لرزه ای اتصال، به ویژه در سازه های مناطق زلزله خیز، تا مکانیزم شکست تا حد امکان شکل پذیر باشد و از شکست ترد در ناحیه اتصال جلوگیری شود.
• توجه به قابلیت اجرا و کنترل کیفیت، به این معنی که جزئیات اتصال با امکانات واقعی کارگاه، سطح مهارت جوشکاران و تجهیزات بازرسی همخوانی داشته باشد.
• رعایت اقتصاد پروژه، یعنی انتخاب ترکیبی از تیرآهن، ورق، پیچ و جوش که هم از نظر فنی مطمئن باشد و هم هزینه غیر منطقی به سازه تحمیل نکند.

بنابراین وقتی می گوییم منظور از طراحی اتصال تیرآهن به ستون چیست، در اصل داریم درباره یک تصمیم گیری چند لایه صحبت می کنیم؛ تصمیمی که اگر درست گرفته شود، اتصال به یک گره مطمئن و کم دردسر در طول عمر بهره برداری سازه تبدیل می شود و اگر سرسری گرفته شود، همان نقطه کوچک می تواند بزرگ ترین منبع مشکل، تعمیر و حتی آسیب سازه باشد.

تیرآهن چیست و چه نقش در سازه ها دارد؟

تیرآهن به عنوان مقطع فولادی اصلی در اسکلت فلزی شناخته می شود و وظیفه انتقال بارهای خمشی و برشی از تیرهای فرعی به تیرهای اصلی و نهایتا ستون و فونداسیون را بر عهده دارد، در این مقاله به تیرآهن، انواع آن، مشخصات فنی و ویژگی های مهم آن می پردازیم:

بیشتر بخوانید

انواع طراحی اتصال تیرآهن به ستون

برای اینکه طراحی اتصال تیرآهن به ستون منطقی و اقتصادی باشد، باید نوع اتصال را متناسب با سیستم سازه ای انتخاب کرد. در این بخش، انواع متداول اتصال و رفتار هر کدام را مرور می کنیم:

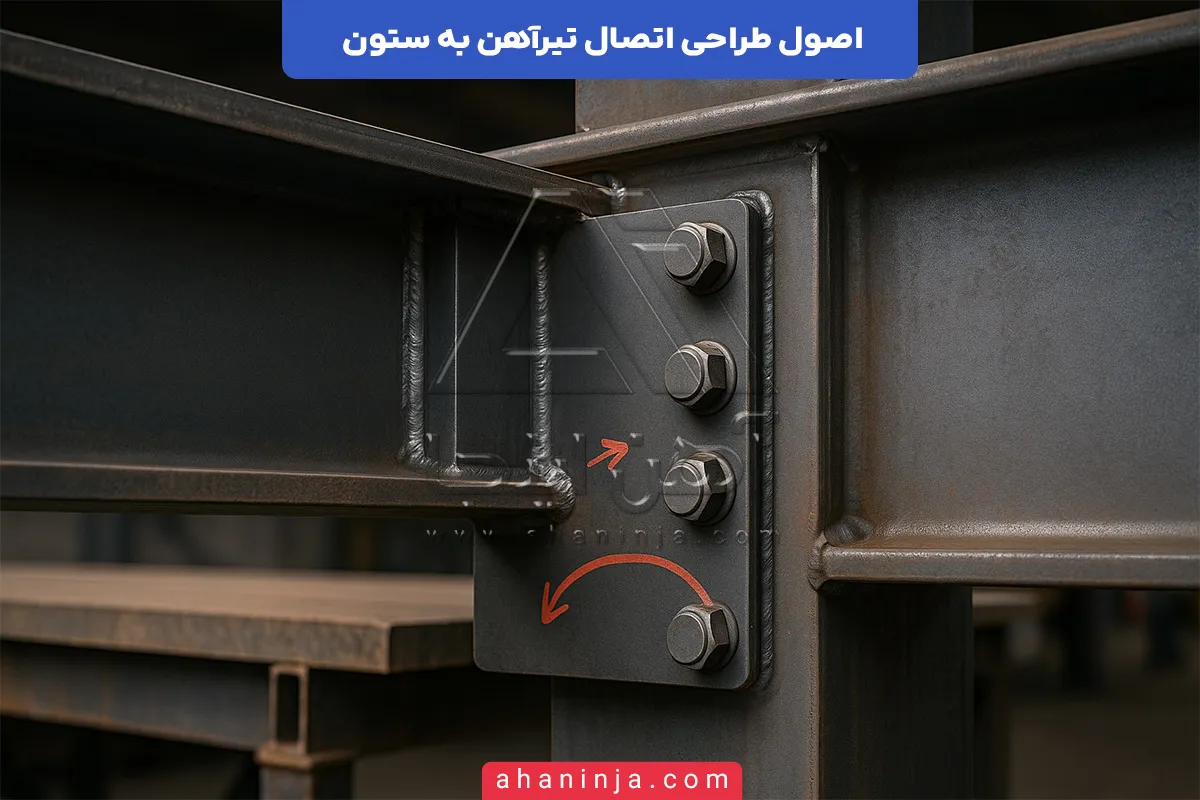

اتصال مفصلی تیر به ستون

اتصال مفصلی تیر به ستون یکی از رایج ترین و اقتصادی ترین روش های اتصال در سازه های فولادی است؛ اتصالی که هدف اصلی آن انتقال نیروی برشی از تیر به ستون بدون انتقال لنگر خمشی است. در این نوع اتصال، تیر اجازه دوران دارد و همین ویژگی باعث می شود رفتار قاب ساده تر، قابل پیش بینی تر و از نظر اقتصادی به صرفه تر باشد.

در اتصال مفصلی، فرض مهندسی این است که محل اتصال فقط مثل یک تکیه گاه عمل می کند؛ یعنی تیر هنگام بارگذاری می تواند آزادانه بچرخد و این چرخش باعث نمی شود اتصال دچار تنش های اضافی شود. به همین دلیل در این مدل اتصال، تاکید روی مقاومت برشی است و اعضای اتصال مثل ورق نشیمن، ورق روسری ساده، پیچ های برشی و در برخی مواقع جوش های لقمه ای، طوری طراحی می شوند که توان تحمل برش انتهای تیر را داشته باشند.

نکته مهم این است که اتصال مفصلی هرچند ساده است، اما بی دقتی در آن می تواند مشکلات بزرگی ایجاد کند. مثلا اگر لبه ورق ها به درستی فاصله گذاری نشده باشند یا ضخامت ورق کمتر از حد لازم انتخاب شده باشد، در آینده ممکن است شاهد افتادگی تیر، خیز بیش از حد، ترک در دیوارهای پیرامونی و حتی خستگی اتصال باشیم. همچنین در دهانه های بلند یا سازه هایی که بارهای جانبی شدید دارند، استفاده از اتصال مفصلی بدون تحلیل دقیق می تواند باعث کاهش سختی جانبی قاب شود.

در تجربه های واقعی پروژه، اتصال مفصلی در این موارد عملکرد بسیار خوبی داشته است:

1. ساختمان های کم ارتفاع با سیستم مهاربندی فولادی
2. سازه هایی که محدودیت اقتصادی بالا دارند
3. دهانه های کوتاه با بارهای نسبتاً سبک
4. پروژه هایی که سرعت نصب و اجرا اهمیت زیادی دارد

در مقابل، در سازه هایی که نیاز به کنترل تغییر شکل، سختی خمشی بالا یا رفتار لرزه ای شکل پذیر دارند، اتصال مفصلی نمی تواند به تنهایی پاسخگوی نیازهای سازه باشد و باید سراغ گزینه های مقاوم تر رفت.

به طور خلاصه، اتصال مفصلی تیر به ستون انتخابی هوشمندانه، ساده و مقرون به صرفه است، به شرطی که نیروها درست محاسبه شوند، ابعاد ورق و پیچ ها دقیق انتخاب شوند و اجرای آن نیز با استانداردهای کنترل کیفیت همراه باشد.

اتصال صلب تیر به ستون

اتصال صلب تیر به ستون یکی از مهم ترین و حساس ترین نوع اتصالات در سازه های فولادی است؛ اتصالی که برخلاف اتصال مفصلی، نه تنها نیروی برشی را منتقل می کند، بلکه لنگر خمشی و نیروهای جانبی را هم با سختی بالا از تیر به ستون عبور می دهد. در این نوع اتصال، تیر و ستون از نظر رفتاری تقریباً یکپارچه عمل می کنند و این یکپارچگی باعث می شود قاب بتواند تغییر شکل های جانبی را کنترل کند و در برابر بارهای شدید به ویژه بارهای زلزله عملکرد شکل پذیرتر و قابل اعتماد تری داشته باشد.

در یک اتصال صلب، طراحی به گونه ای انجام می شود که دوران نسبی بین تیر و ستون تقریباً به صفر برسد. این یعنی محل اتصال باید آن قدر قوی و مهندسی شده باشد که تحت بارگذاری، تیر اجازه چرخش آزادانه نداشته باشد. برای دستیابی به چنین رفتاری از اجزای زیر استفاده می شود:

• ورق روسری و ورق زیرسری برای انتقال لنگر خمشی از بال های تیر
• ورق سخت کننده جان ستون برای جلوگیری از کمانش موضعی و لهیدگی جان
• پیچ های پرمقاومت با گرید بالا یا جوش های شیاری نفوذ کامل
• ورق های تقویتی در ناحیه بال تیر یا جان ستون برای افزایش مقاومت اتصال

نکته مهم این است که اتصال صلب فقط یک جزئیات اجرایی نیست؛ در سازه هایی که سیستم باربر جانبی آن ها بر اساس قاب خمشی فولادی متوسط یا ویژه طراحی شده، این اتصال قلب سازه محسوب می شود. در چنین سازه هایی، اتصالات نه تنها باید لنگر را تحمل کنند، بلکه باید در چرخه های رفت و برگشتی زلزله انرژی را مستهلک کنند بدون اینکه رفتار ترد از خود نشان دهند. به همین دلیل آیین نامه ها به وضوح تاکید می کنند که اتصال صلب باید قوی تر از تیر باشد تا اگر قرار است تسلیم اتفاق بیفتد، در خود تیر رخ دهد، نه در چشمه اتصال.

اتصال صلب تیر به ستون چند مزیت کلیدی دارد:

1. افزایش سختی جانبی قاب و کنترل بهتر دریفت بین طبقات
2. کنترل تغییر شکل و خیز تیر به دلیل محدودیت دوران
3. عملکرد مناسب در سازه های بلند و دهانه های طولانی
4. افزایش شکل پذیری سازه در زلزله و ایجاد رفتار مطمئن تر

اما این مزایا در کنار خود چالش هایی هم دارند. اجرای اتصال صلب نیازمند دقت بالا، تجهیزات بهتر و کنترل کیفیت جدی تر است. جوش های با نفوذ کامل باید با مهارت انجام شوند، فاصله پیچ ها باید کاملاً استاندارد باشد، و ورق های تقویتی باید بدون تابیدگی نصب شوند. کوچک ترین خطا در این اتصالات ممکن است در آینده باعث ترک خوردگی جوش، لهیدگی جان ستون یا شکست ترد شود.

در تجربه های اجرایی واقعی، اتصال صلب بهترین انتخاب در این پروژه ها بوده است:

• سازه های بلند مرتبه شهری
• ساختمان های حساس مانند بیمارستان ها و مراکز امدادی
• کارخانه ها و سوله هایی با دهانه متوسط و بارهای جانبی زیاد
• پروژه هایی که کنترل تغییر شکل جانبی برای آن ها ضروری است

در جمع بندی این بخش می توان گفت: اتصال صلب تیر به ستون یک راهکار قدرتمند، مهندسی شده و قابل اعتماد برای سازه هایی است که به سختی بالا و رفتار لرزه ای مطمئن نیاز دارند. اما موفقیت آن کاملاً به دقت طراحی، کیفیت اجرا و نظارت حرفه ای وابسته است؛ چون در این نوع اتصال، حتی یک میلیمتر خطا هم می تواند تفاوت بین عملکرد ایمن و یک آسیب جدی باشد.

اتصالات نیمه صلب و کاربرد آن ها

اتصالات نیمه صلب در واقع نقطه میانی میان دو رفتار شناخته شده یعنی اتصال مفصلی و اتصال صلب هستند. در این نوع اتصال نه تیر کاملا آزاد است که فقط نیروی برشی را منتقل کند، و نه آن قدر مهار شده که تمام لنگر خمشی را بدون دوران تحمل کند. چیزی بین این دو اتفاق می افتد؛ یعنی اتصال بخشی از لنگر را منتقل می کند و بخشی را با دوران محدود جذب می کند. همین رفتار میانی باعث شده اتصالات نیمه صلب در سال های اخیر توجه بیشتری در طراحی سازه های فولادی پیدا کنند.

در اتصالات نیمه صلب، سختی اتصال نه صفر است و نه بی نهایت؛ بلکه مقدار قابل محاسبه و مشخصی دارد. این سختی باعث می شود تیر و ستون کمی دوران نسبی داشته باشند، اما این دوران کنترل شده است. برای همین مدل های طراحی، نیاز به بررسی منحنی ممان دوران اتصال دارند تا بدانیم در چه حدی می تواند لنگر را تحمل کند و در چه زمانی به دوران مجاز می رسد.

از نظر اجرایی، اتصالات نیمه صلب معمولا با ترکیبی از ورق های تقویتی سبک تر، پیچ های برشی و اصطکاکی، ورق روسری و زیرسری ساده یا جوش های مختصرتر نسبت به اتصال صلب ساخته می شوند. هدف این است که اتصال در برابر بارهای معمول انعطاف قابل قبولی داشته باشد ولی در برابر بارهای جانبی شدید، عملکردش قابل پیش بینی و مهندسی شده باشد.

کاربرد اتصالات نیمه صلب زمانی پررنگ می شود که می خواهیم بین هزینه، سختی و رفتار سازه ای یک تعادل منطقی ایجاد کنیم. مثلا:

1. در سازه هایی که قاب خمشی کامل نیاز نیست اما اتصال مفصلی هم سختی کافی ایجاد نمی کند.
2. در ساختمان هایی با دهانه متوسط که کنترل خیز تیر اهمیت دارد اما بارهای جانبی خیلی زیاد نیست.
3. در پروژه هایی که محدودیت بودجه وجود دارد ولی نمی توان به طور کامل از عملکرد صلب چشم پوشی کرد.
4. در دال های مرکب یا سیستم های عرشه فولادی که رفتار نیمه صلب می تواند باعث بهبود پخش لنگر و کاهش تمرکز تنش شود.

در یک نگاه خلاصه، اتصالات نیمه صلب انتخاب هوشمندانه ای بین دو سر طیف هستند؛ نه هزینه زیاد اتصال صلب را دارند و نه محدودیت های رفتاری اتصال مفصلی. اگر سختی مناسب، عملکرد لرزه ای قابل قبول و یک طراحی اقتصادی همزمان مد نظر باشد، این نوع اتصال به راحتی می تواند بهترین گزینه باشد، به شرطی که تحلیل و طراحی آن با دقت و بر اساس اطلاعات واقعی سختی اتصال انجام شود.

مقایسه انواع طراحی اتصال تیرآهن به ستون در یک نگاه

در جدول زیر اتصال مفصلی، اتصال صلب و اتصال نیمه صلب از نظر رفتار، میزان انتقال نیرو، سختی، هزینه اجرا و کاربردها کنار هم مقایسه شده اند تا بتوان یک تصمیم‌گیری سریع، شفاف و مهندسی داشت.

اصول فنی در طراحی اتصال تیرآهن به ستون

وقتی سازه روی کاغذ خوب به نظر می رسد اما در اجرا دچار مشکل می شود، خیلی وقت ها ردیابی ماجرا به همین نقطه برمی گردد؛ یعنی جایی که تیرآهن به ستون متصل شده است. اگر اصول فنی در طراحی اتصال تیرآهن به ستون رعایت شود، این گره حساس به یک نقطه مطمئن و پایدار تبدیل می شود و در طول عمر سازه، کمتر کسی اصلا متوجه وجودش می شود. اما اگر این اصول نادیده گرفته شوند، همین نقطه کوچک می تواند منشا خیز زیاد تیر، ترک دیوار، رفتار نامطمئن در زلزله و حتی شکست موضعی باشد.

در ادامه، به مهم ترین اصول فنی این طراحی اشاره کرده ایم:

1. شناخت دقیق مسیر انتقال بار
   اولین اصل این است که مشخص شود بارها دقیقا از چه مسیری حرکت می کنند. تیر تحت تاثیر بارهای ثقلی و جانبی، در انتهای خود ترکیبی از نیروی برشی، لنگر خمشی و گاهی نیروی محوری ایجاد می کند. این نیروها قرار است از طریق اتصال وارد ستون شوند و از آنجا به فونداسیون برسند. اگر طراح تصور درستی از این مسیر نداشته باشد، ممکن است اتصال برای برش کافی باشد اما برای لنگر نه، یا برعکس. شناخت درست مسیر بار کمک می کند بدانیم کدام قسمت اتصال باید بر محور برش قوی تر باشد و کدام بخش باید برای لنگر خمشی طراحی شود.
2. هماهنگی نوع اتصال با سیستم باربر جانبی
   انتخاب بین اتصال مفصلی، اتصال صلب و اتصال نیمه صلب نباید سلیقه ای باشد. اگر سازه بر اساس قاب خمشی فولادی طراحی شده، اتصال باید توان انتقال لنگر را داشته باشد و سختی خمشی لازم را تامین کند. در قاب های مهاربندی شده، تمرکز بر انتقال نیروی برشی است و اتصال مفصلی پاسخ مناسب تری می دهد. اگر این هماهنگی رعایت نشود، سازه در تحلیل چیز دیگری نشان می دهد و در واقعیت چیز دیگری رفتار می کند.
3. کنترل ظرفیت برشی و خمشی اجزای اتصال
   هر جزء در اتصال وظیفه خاصی دارد. ورق روسری و زیرسری بیشتر درگیر لنگر خمشی هستند، ورق نشیمن، پیچ های برشی و جوش های برشی درگیر نیروی برشی و ورق سخت کننده جان وظیفه کنترل کمانش موضعی و لهیدگی جان ستون را به عهده دارد. وقتی طراح برای هر عضو، نیروی مربوط به خودش را حساب کند و ظرفیت آن را جداگانه کنترل کند، اتصال تبدیل به یک سیستم متعادل می شود که هیچ عضو آن زودتر از بقیه تسلیم نمی شود.
4. طراحی جوش ها با توجه به نقش واقعی آن ها
   جوش، فقط یک خط فلز ذوب شده نیست؛ بخش حساسی است که اگر درست طراحی و اجرا نشود، می تواند باعث شکست ترد شود. در اتصالاتی که لنگر خمشی بالا دارند، اغلب نیاز به جوش شیاری نفوذ کامل است، در حالی که در اتصالات برشی ساده، جوش گوشه می تواند کافی باشد. طول جوش، ضخامت، نوع الکترود و محل اجرا باید طوری انتخاب شود که هم مقاومت کافی فراهم شود و هم از تمرکز تنش، جمع شدگی و اعوجاج غیر ضروری جلوگیری شود.
5. انتخاب و آرایش صحیح پیچ ها در اتصالات پیچ و مهره ای
   در اتصالات پیچ شده، انتخاب گرید مناسب برای پیچ ها مثل پیچ پرمقاومت 8.8 یا 10.9 اهمیت زیادی دارد. فاصله پیچ ها از لبه ورق و از یکدیگر باید طبق ضوابط استاندارد تنظیم شود تا از پارگی لبه، لهیدگی سوراخ و کاهش ظرفیت برشی جلوگیری شود. نوع عملکرد پیچ هم باید مشخص باشد؛ این که اتصال به صورت برشی طراحی می شود یا اصطکاکی، مستقیما روی محاسبات اثر می گذارد.
6. استفاده هدفمند از ورق های تقویتی و سخت کننده جان
   در اتصالات صلب، جایی که لنگر خمشی و برش همزمان به ستون وارد می شوند، ناحیه چشمه اتصال به شدت تحت فشار قرار می گیرد. استفاده از ورق سخت کننده جان ستون، ورق تقویتی بال تیر، روسری و زیرسری تقویتی کمک می کند تنش ها روی سطح بزرگ تری توزیع شوند و از کمانش موضعی، لهیدگی جان و تمرکز تنش جلوگیری شود. ضخامت و ابعاد این ورق ها باید نه بر اساس حدس، بلکه بر اساس محاسبه دقیق نیروها انتخاب شوند.
7. کنترل دوران و سختی اتصال در بهره برداری
   موضوع فقط این نیست که اتصال نشکند؛ باید طوری طراحی شود که در طول بهره برداری، رفتار سازه از نظر کاربری هم قابل قبول باشد. اگر دوران اتصال زیاد باشد، ممکن است تیر دچار خیز بیش از حد شود، درها گیر کنند یا در دیوارهای غیر سازه ای ترک بیفتد. با کنترل سختی خمشی اتصال، خیز تیر و محدودیت دوران، می توان مطمئن شد سازه در عمل هم همان قدر که روی کاغذ خوب به نظر می رسد، قابل استفاده و قابل اعتماد است.
8. توجه واقعی به محدودیت های اجرا و کارگاه
   اتصال هرچقدر هم که روی نقشه زیبا باشد، اگر در کارگاه قابل اجرا نباشد، عملا بی فایده است. طراح باید از همان ابتدا به این فکر کند که آیا برای این جزئیات، فضای کافی برای جوشکاری، بستن پیچ، قرار دادن آچار، تنظیم گیره ها و بازرسی وجود دارد یا نه. در پروژه هایی که دسترسی محدود است، گاهی مجبور می شویم به جای جوش نفوذ کامل از ترکیب پیچ و جوش استفاده کنیم تا هم ایمنی حفظ شود و هم اجرا شدنی باشد.
9. هماهنگی مقاومت اتصال با مقطع تیرآهن و ستون
   اگر اتصال بسیار قوی طراحی شود اما مقطع تیرآهن یا ستون در ناحیه مجاور ضعیف باشد، نقطه شکست از اتصال به بدنه عضو منتقل می شود و ممکن است رفتار سازه غیر قابل کنترل شود. در اتصالات صلب، کنترل برش چشمه اتصال در ستون، کمانش جان و تنش های موضعی ضروری است. گاهی لازم است مقطع ستون تقویت شود تا با اتصال طراحی شده هماهنگ باشد.
10. حفظ شکل پذیری و الزامات لرزه ای در مناطق زلزله خیز
    در سازه هایی که در مناطق زلزله خیز قرار دارند، اتصال باید علاوه بر مقاومت، شکل پذیری هم داشته باشد. هدف این است که انرژی زلزله در تیرها و ستون ها به صورت تسلیم تدریجی و کنترل شده مصرف شود، نه این که اتصال به صورت ناگهانی و ترد بشکند. برای رسیدن به این هدف، اتصال باید به گونه ای طراحی شود که قوی تر از تیر باشد و مکانیزم خرابی احتمالی به جای اتصال، در طول تیر با رفتار شکل پذیر رخ دهد. این رویکرد ریسک فروپاشی ناگهانی سازه را به طور محسوسی کاهش می دهد.

اجزای تشکیل دهنده تیرآهن

تیرآهن از مهم‌ترین و پرکاربردترین مقاطع فولادی در ساخت سازه‌های فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نام‌گذاری استاندارد آن، برای مهندسان عمران، مجریان پروژه‌ها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:

بیشتر بخوانید

نکات اجرایی مهم در طراحی و اجرای اتصال تیرآهن به ستون

در مرحله اجراست که واقعیت یک سازه مشخص می شود؛ جایی که کیفیت کارگاه، مهارت نیروها و دقت در جزئیات می تواند یک اتصال را به نقطه ای مطمئن تبدیل کند یا آن را به یک گره پرخطر بدل نماید. اتصال تیرآهن به ستون اگرچه روی کاغذ یک سری خطوط و اندازه هاست، اما در عمل مجموعه ای از کارهای ظریف و هماهنگ است که هر کدام از آن ها نقش مستقیم در رفتار نهایی سازه دارد. بسیاری از مشکلاتی که بعدها در سازه دیده می شود مثل تابیدگی تیر، نشست غیر طبیعی، ترک های ریز در دیوار یا حتی عملکرد نامطلوب در زلزله همگی از همین مرحله اجرا شروع می شوند. رعایت نکات اجرایی زیر باعث می شود اتصال به شکلی دقیق، فنی و پایدار اجرا شود:

• کنترل تراز و شاقول ستون قبل از نصب تیر
  اگر ستون حتی چند میلیمتر از شاقول خارج شده باشد، اتصال تیر به ستون تحت تنش های ناخواسته قرار می گیرد. این مشکل ممکن است همان ابتدا دیده نشود، اما با بارگذاری سازه، تیر درگیر پیچش، خیز اضافی یا تمرکز تنش می شود. کنترل دقیق تراز و راستای ستون، پایه اصلی اجرای یک اتصال مطمئن است.
• استفاده از نیروهای متخصص در جوشکاری و نصب پیچ
  جوشکاری در اتصالات فولادی عمل ساده ای نیست. نوع جوش، وضعیت جوش، ضخامت جوش و نوع الکترود همگی بر مقاومت اتصال تأثیر می گذارد. اگر جوش توسط فردی غیرمتخصص اجرا شود، احتمال ایجاد ترک، نفوذ ناقص، تخلخل یا عدم ذوب کافی بسیار بالا می رود. در بخش پیچ نیز سفت شدن پیچ ها باید با گشتاور استاندارد انجام شود تا اتصال هم بیش از حد سفت و هم بیش از حد شل نباشد.
• رعایت فواصل استاندارد سوراخ های پیچ و مرز ورق
  سوراخ های پیچ باید فاصله مناسبی از لبه ورق و از یکدیگر داشته باشند. فاصله کم باعث پارگی لبه ورق و فاصله زیاد باعث کاهش مقاومت برشی می شود. این موضوع یکی از خطاهای رایج در کارگاه است و باید با متره دقیق و نشانه گذاری استاندارد از اول کنترل شود.
• جلوگیری از تابیدگی یا تغییر شکل تیرآهن قبل از نصب
  تیرآهن اگر به درستی انبار نشده باشد یا روی سطح نامناسب قرار بگیرد، ممکن است تاب بردارد. چنین تیری حتی اگر مطابق نقشه ها نصب شود، باز هم اتصال را درگیر تنش های اضافی می کند. قرار دادن تیرها روی خرک مناسب و جلوگیری از رطوبت و ضربه، کیفیت اتصال را تضمین می کند.
• استفاده از گیره ها و نگهدارنده های موقت در زمان مونتاژ
  قبل از تکمیل جوش یا سفت کردن پیچ ها، تیر نیاز به تثبیت دارد. اگر از گیره های موقت، شمع بندی و تکیه گاه کمکی استفاده نشود، تیر ممکن است جابجا شود و اتصال از حالت اصلی خارج شود. این جابجایی های میلیمتری در نهایت می توانند باعث عدم هم راستایی، کجی تیر و تنش های پنهان شوند.

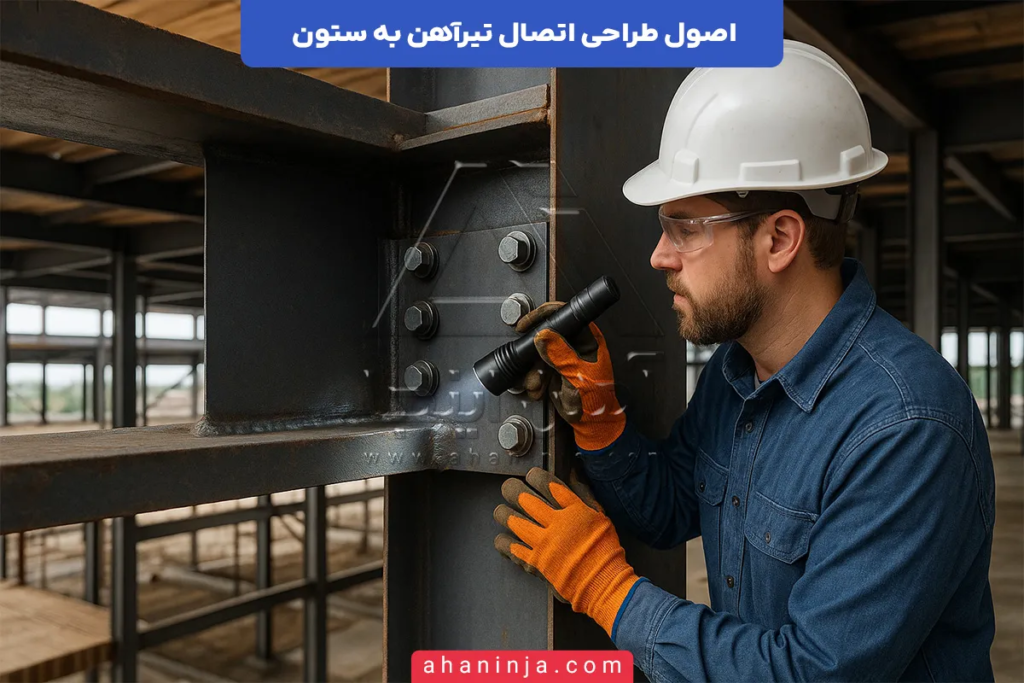

• بازرسی چشمی و غیر مخرب جوش در محل های حساس
  اتصالاتی که بار لنگر زیادی تحمل می کنند، نیاز به بازرسی دقیق دارند. بازرسی چشمی (VT) برای بررسی ظاهر جوش کافی است، اما در اتصالات حساس باید از تست های غیر مخرب مانند PT، UT یا RT استفاده شود تا کیفیت جوش در عمق نیز مشخص شود. این کار از وقوع شکست های ناگهانی جلوگیری می کند.
• انتخاب شرایط مناسب برای جوشکاری و نصب پیچ
  شرایط محیطی مثل رطوبت، دمای پایین، وزش باد و آلودگی سطحی می توانند کیفیت جوش را کاهش دهند. همچنین پیچ ها باید روی سطحی خشک، تمیز و بدون روغن نصب شوند تا بتوانند بار را به طور کامل منتقل کنند. توجه به این جزئیات کوچک، اجرای اتصال را چند برابر ایمن تر می کند.
• رنگ آمیزی و محافظت از اتصال پس از اجرا
  بعد از تکمیل اتصال، باید سطح تیر، ستون و ورق ها کاملا تمیز، ضدزنگ و رنگ آمیزی شوند. رطوبت و شرایط محیطی باعث زنگ زدگی در محل اتصال می شوند و این زنگ زدگی می تواند ظرفیت برشی و خمشی اتصال را در طول زمان کاهش دهد. پوشش محافظ یکی از مهم ترین مراحل نهایی کار است.
• ثبت و مستند سازی مراحل اجرا برای کنترل آینده
  عکس برداری از مراحل جوشکاری، نصب پیچ ها، کنترل ها و تست ها باعث می شود اگر بعدها سازه دچار مشکل شد، امکان بررسی دقیق وجود داشته باشد. این مستندات برای پروژه های بزرگ یا سازه های مهم نقش حیاتی دارند.
• هماهنگی میان تیم طراحی، اجرا و نظارت
  بسیاری از مشکلات اتصال زمانی رخ می دهد که تیم طراحی چیزی در نقشه می نویسد، تیم اجرا چیز دیگری انجام می دهد و تیم نظارت دیر متوجه اختلاف می شود. ارتباط نزدیک بین این سه بخش باعث می شود جزئیات اتصال برش، لنگر، ورق، پیچ و جوش دقیقا مطابق طراحی اجرا شود.

استاندارد های مربوط به تیرآهن

در صنعت ساخت‌وساز، تیرآهن یکی از مهم‌ترین مقاطع فولادی است که نقش اصلی در تحمل بارهای خمشی، انتقال نیرو به ستون‌ها و حفظ پایداری سازه دارد، کیفیت و عملکرد تیرآهن به طور مستقیم به رعایت استاندارد های تولید تیرآهن وابسته است، در این مقاله به استاندارد های مربوط به تیرآهن می پردازیم:

بیشتر بخوانید

تاثیر نوع طراحی اتصال تیرآهن به ستون بر رفتار لرزه ای سازه

وقتی سازه وارد مرحله تجربه بارهای جانبی مثل زلزله می شود، اولین جایی که عملکرد واقعی آن دیده می شود، همین اتصال تیرآهن به ستون است. زلزله فقط یک بار نیست؛ مجموعه ای از نیروهای رفت و برگشتی است که در هر سیکل سعی می کند اتصالات را خسته، کج و نهایتا دچار شکست کند. اگر طراحی اتصال درست انجام شده باشد، سازه حتی در شدیدترین لرزش ها نیز قادر است انرژی را به صورت کنترل شده جذب کند. اما اگر اتصال ضعیف یا نامناسب انتخاب شده باشد، سازه قبل از آن که تیر یا ستون تسلیم شود، دقیقا از همین نقطه آسیب می بیند.

در یک سازه با اتصال صلب، مسیر انتقال نیرو بسیار مشخص و قابل اعتماد است. این نوع اتصال می تواند لنگر خمشی را به صورت کامل منتقل کند و به قاب سختی قابل توجهی بدهد. همین سختی باعث می شود تغییر شکل های جانبی کنترل شوند و سازه از نظر دریفت بین طبقات رفتار ایمن تری نشان دهد. در زلزله، اتصالات صلب به دلیل این که قدرت دوران محدود و کنترل شده ای دارند، انرژی را به شکل تدریجی مصرف می کنند و مانع از بروز رفتار ناگهانی در سازه می شوند. البته این اتصال زمانی موثر است که با ورق های سخت کننده، جوش های نفوذی و جزئیات لرزه ای تقویت شده باشد؛ در غیر این صورت خطر شکست ترد در همین محل افزایش پیدا می کند.

در مقابل، اتصال مفصلی به دلیل اجازه دوران آزاد تیر، سختی کمی به قاب می دهد. این یعنی قاب باید از طریق مهاربندها یا سیستم های جانبی دیگر مقاومت لرزه ای خود را تامین کند. اگر سازه بر اساس سیستم قاب مهاربندی شده طراحی شده باشد، اتصال مفصلی رفتار مناسبی دارد، چون لنگر زیادی منتقل نمی شود و تمرکز نیروها در محل اتصال کمتر است. اما اگر در سازه ای که نیاز به سختی خمشی دارد از اتصال مفصلی استفاده شود، قاب در زلزله به شدت تغییر شکل می دهد و ممکن است دریفت از حد مجاز عبور کند. بنابراین عملکرد لرزه ای این اتصال به شدت وابسته به سیستم باربر جانبی است.

اتصالات نیمه صلب در زلزله رفتاری بینابینی نشان می دهند؛ نه به نرمی اتصال مفصلی هستند و نه به سختی اتصال صلب. این اتصالات می توانند بخشی از لنگر خمشی را منتقل کنند و قاب را تا حدی سخت تر کنند. در بسیاری از سازه های دهانه متوسط، همین میزان سختی اضافی کمک می کند تغییر شکل جانبی تا حد قابل توجهی کاهش پیدا کند بدون آن که هزینه اجرای اتصال صلب تحمیل شود. البته رفتار لرزه ای اتصال نیمه صلب فقط زمانی قابل اعتماد است که سختی واقعی اتصال از طریق آزمایش یا مدل های معتبر مشخص شده باشد.

در مجموع، نوع طراحی اتصال تاثیر مستقیم بر این دارد که سازه در زلزله چطور انرژی را جذب می کند، کجا تسلیم می شود، چطور تغییر شکل می دهد و آیا رفتار آن قابل پیش بینی است یا خیر. اتصالات ضعیف یا نامتناسب، اولین حلقه زنجیره ای هستند که در بارهای جانبی می توانند گسیخته شوند. اما اتصالاتی که درست طراحی شده اند با انتخاب صحیح نوع اتصال، ورق های تقویتی، جوش های کنترل شده و هماهنگی با سیستم باربر باعث می شوند رفتار سازه حتی در شدیدترین لرزش ها نیز پایدار و قابل اعتماد باقی بماند.

جمع بندی

اگر بخواهیم خلاصه کنیم، طراحی اتصال تیرآهن به ستون فقط یک مرحله کوچک در طراحی سازه نیست، بلکه بخشی است که مستقیما به ایمنی، دوام و عملکرد واقعی سازه گره خورده است. انتخاب درست بین اتصال مفصلی، اتصال صلب و اتصال نیمه صلب، بررسی دقیق مسیر انتقال بار، ظرفیت جوش و پیچ، نقش ورق های تقویتی و در نهایت توجه به نکات اجرایی در کارگاه، همه در کنار هم یک اتصال مطمئن و مهندسی شده را می سازند.
