ابعاد ورق کرکره ای + بررسی طول، عرض و ضخامت های مختلف آن

ورق کرکره ای یکی از پرمصرف ترین انواع ورق های فولادی در صنعت ساخت و ساز است که به دلیل فرم موج دار و مقاوم خود، گزینه ای ایده آل برای پوشش سقف، دیواره سوله ها، کانکس ها و انبارها به شمار می رود. این ورق ها علاوه بر وزن سبک و مقاومت بالا، از نظر زیبایی ظاهری و صرفه اقتصادی نیز جایگاه ویژه ای در پروژه های عمرانی دارند.

«اگر قصد خرید ورق کرکره‌ دارید، اولین قدم آگاهی از قیمت روز ورق کرکره است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت ورق کرکره بزنید.»

در این مقاله، تمام نکات فنی مربوط به ابعاد ورق کرکره ای و نحوه انتخاب صحیح آن را به طور کامل بررسی می کنیم، پس در ادامه با اهن اینجا همراه باشید.

منظور از ابعاد ورق کرکره ای چیست؟

وقتی از ابعاد ورق کرکره ای صحبت می کنیم، منظورمان مجموعه مشخصات فنی است که اندازه، شکل، ضخامت و فرم ظاهری این ورق را تعریف می کند. این ابعاد نقش بسیار مهمی در کاربرد، مقاومت و دوام سازه دارند، زیرا کوچک ترین تغییر در اندازه یا نوع فرم می تواند بر نحوه نصب و عملکرد نهایی تأثیر بگذارد. در واقع، ابعاد به زبان ساده همان ویژگی هایی هستند که مشخص می کنند این ورق برای چه نوع سازه ای مناسب است، چقدر وزن دارد و در چه شرایطی عملکرد بهینه تری دارد.

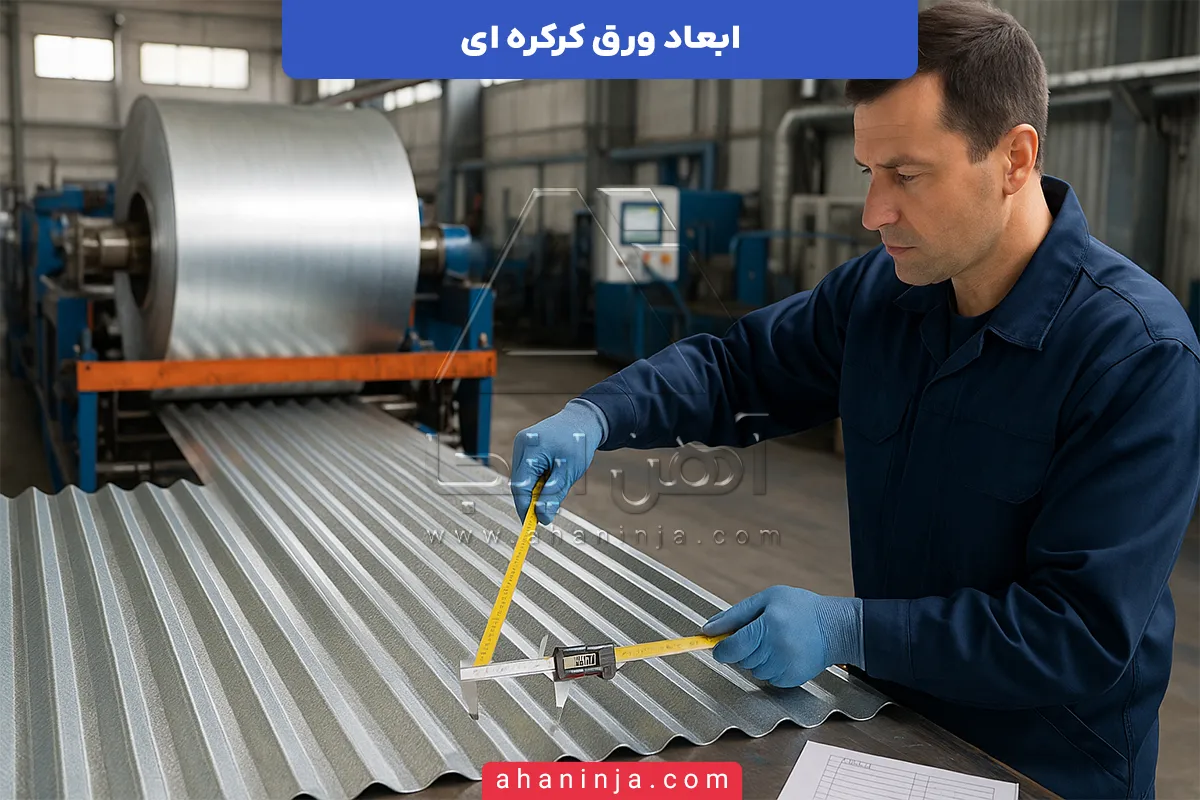

در فرآیند تولید، ورق های فولادی ابتدا به صورت تخت از رول های گالوانیزه یا روغنی خارج می شوند و سپس توسط دستگاه های فرمینگ به شکل موج دار یا ذوزنقه ای تبدیل می گردند. در این مرحله، پارامترهایی مانند عرض خام، عرض مفید، طول برش خورده، ضخامت ورق و گام موج ها تعیین می شوند. هر کارخانه با توجه به استاندارد تولید و دستگاه های خود، ممکن است ابعاد متفاوتی ارائه دهد اما معمولاً اندازه ها در محدوده مشخصی هستند تا قابلیت نصب و انطباق با سازه های مختلف حفظ شود.

درک درست ابعاد به خریداران و مجریان پروژه کمک می کند تا ورقی را انتخاب کنند که نه تنها از نظر اندازه مناسب سطح کارشان باشد، بلکه از نظر تحمل بار، مقاومت در برابر باد و باران و حتی زیبایی ظاهری نیز عملکرد مناسبی داشته باشد. برای مثال، اگر عرض مفید ورق به درستی محاسبه نشود، ممکن است در هنگام نصب بین صفحات فاصله ایجاد شود و پوشش دهی کامل انجام نگیرد.

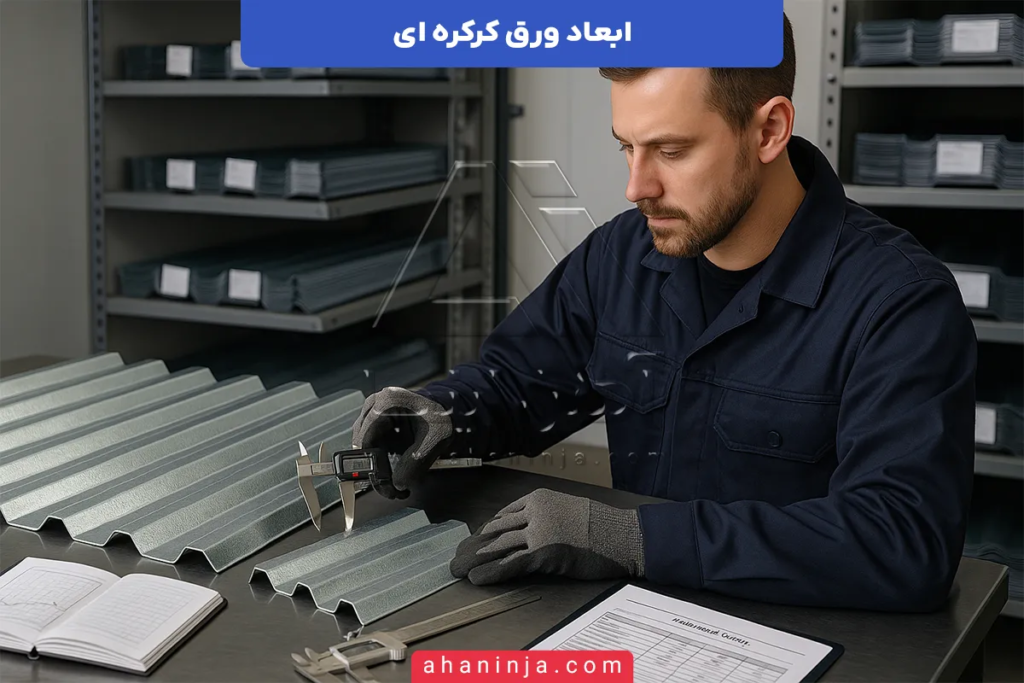

از سوی دیگر، ابعاد ورق کرکره ای در ظاهر ساده به نظر می رسد اما از دید فنی، نتیجه دقت بالای مهندسی و کنترل کیفیت در مرحله تولید است. تولیدکننده باید مطمئن شود که ضخامت ورق در سراسر طول آن یکنواخت است، گام موج ها کاملاً منظم و یکدست هستند و لبه ها بدون تاب خوردگی یا شکستگی ساخته شده اند. تمام این جزئیات، نشان دهنده اهمیت ابعاد دقیق در تضمین دوام و استحکام نهایی سازه است.

بنابراین، زمانی که درباره ابعاد صحبت می کنیم، فقط به عدد و اندازه اشاره نمی شود بلکه منظور مجموعه ای از ویژگی های فنی است که تعیین می کند ورق تا چه اندازه می تواند عملکرد مطمئن، عمر طولانی و ظاهر یکنواخت در پروژه داشته باشد. در حقیقت، شناخت درست ابعاد، پایه اصلی انتخاب حرفه ای در خرید ورق کرکره ای است.

ابعاد ورق کرکره ای

برای شناخت دقیق ابعاد ورق کرکره ای باید چهار ویژگی اصلی آن شامل ضخامت، عرض، طول و گام موج بررسی شود. هر کدام از این ویژگی ها تأثیر مستقیمی بر مقاومت، کارایی و دوام سازه دارند و انتخاب صحیح آنها باعث افزایش کیفیت اجرا می شود. در ادامه هر بخش را به صورت فنی و کامل توضیح می دهیم:

1. ضخامت ورق کرکره ای
   ضخامت، مهم ترین شاخص در تعیین میزان استحکام و وزن ورق است. معمولاً ضخامت ورق کرکره ای بین 0.3 تا 1.25 میلی متر است و هرچه ضخامت بالاتر باشد، مقاومت ورق در برابر فشار، باد و ضربه بیشتر می شود. ورق های با ضخامت پایین تر (حدود 0.3 تا 0.5 میلی متر) برای پوشش سقف های سبک، آلاچیق ها و دیواره های داخلی استفاده می شوند زیرا وزن کمی دارند و نصب آنها ساده تر است. در مقابل، ضخامت های بالاتر مانند 0.8 تا 1.25 میلی متر بیشتر برای سوله ها، کارگاه های صنعتی و سازه های سنگین کاربرد دارند. این نوع ورق ها در برابر خوردگی و تغییر شکل مقاومت بالایی دارند و برای مناطق بادخیز یا بارانی گزینه ای مطمئن محسوب می شوند.
2. عرض ورق کرکره ای
   عرض ورق شامل دو بخش است: عرض خام و عرض مفید. عرض خام معمولاً بین 100 تا 125 سانتی متر است و پس از عبور از دستگاه فرم دهی به دلیل ایجاد موج، به عرض مفید حدود 80 تا 110 سانتی متر کاهش پیدا می کند. عرض مفید همان مقدار واقعی است که در پوشش دهی سطح سقف یا دیوار قابل استفاده است. اگر در محاسبه عرض مفید دقت نشود، در هنگام نصب احتمال ایجاد درز یا همپوشانی نادرست بین ورق ها وجود دارد. برای همین، هنگام طراحی و محاسبه متراژ مورد نیاز پروژه، باید همیشه عرض مفید مبنا قرار گیرد تا پوشش یکنواخت و بدون نفوذ آب به دست آید.
3. طول ورق کرکره ای
   طول ورق یکی از پارامترهای قابل تنظیم در کارخانه است و معمولاً بر اساس نیاز پروژه تعیین می شود. دستگاه های برش اتوماتیک قادرند ورق ها را در طول های 1 تا 12 متر تولید کنند. انتخاب طول مناسب ارتباط مستقیم با ابعاد دهانه، شیب سقف و نحوه نصب زیرسازه دارد. استفاده از ورق های بلندتر باعث کاهش درزها، افزایش زیبایی کار و جلوگیری از نفوذ آب در محل اتصال می شود. با این حال، باید به نحوه حمل و جابجایی هم توجه شود، زیرا ورق های بسیار بلند در حمل ممکن است دچار خم شدگی شوند.
4. گام موج ورق کرکره ای
   گام موج یا ارتفاع کرکره، فاصله میان دو قله موج در سطح ورق است و معمولاً بین 18 تا 76 میلی متر متغیر می باشد. هر چه گام موج بلندتر باشد، ورق مقاومت خمشی بیشتری در برابر نیروهای فشاری و باد دارد. ورق های با گام موج کوتاه معمولاً برای پوشش های سبک و دکوراتیو به کار می روند، در حالی که گام موج بلند برای سقف های شیبدار، سوله ها و محیط های صنعتی مناسب تر است. انتخاب گام موج مناسب باعث می شود ورق علاوه بر استحکام، ظاهری هماهنگ و زیبا در کل سازه داشته باشد و در شرایط جوی مختلف عملکرد بهتری ارائه دهد.

در مجموع، شناخت دقیق و فنی ابعاد ورق کرکره ای به طراحان و مجریان کمک می کند تا با توجه به نیاز پروژه، ضخامت، عرض، طول و گام موج را به گونه ای انتخاب کنند که علاوه بر دوام بالا، نصب آسان، وزن مناسب و آب بندی کامل نیز حاصل شود.

بررسی مشخصات استاندارد ابعاد ورق کرکره ای در یک نگاه

کاربرد ابعاد مختلف ورق کرکره ای

ابعاد مختلف ورق کرکره ای باعث می شود این محصول در پروژه های گوناگون ساختمانی، صنعتی و عمرانی مورد استفاده قرار گیرد. هر ترکیب از ضخامت، طول، عرض و گام موج، ویژگی خاصی به ورق می دهد و آن را برای نوع خاصی از کاربری مناسب می کند. در ادامه، کاربرد ابعاد مختلف ورق کرکره ای را به صورت دقیق بررسی می کنیم:

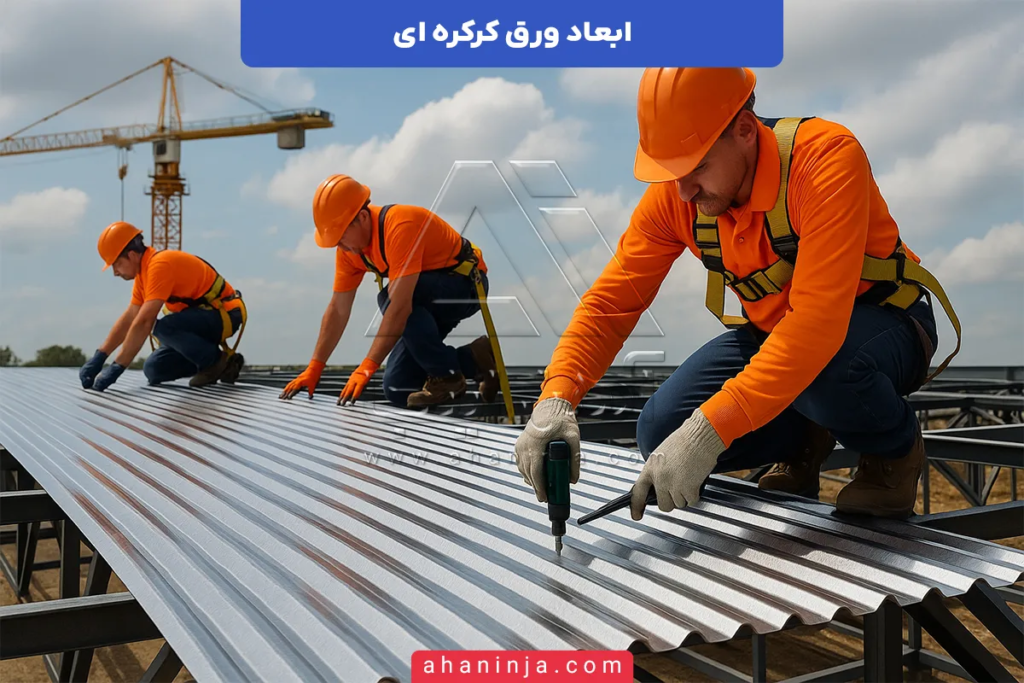

• سقف سوله های صنعتی و کارگاه ها
  در این نوع سازه ها معمولاً از ورق کرکره ای ذوزنقه ای با ضخامت بین 0.7 تا 1.25 میلی متر و گام موج بلند استفاده می شود. این ابعاد باعث افزایش مقاومت خمشی و تحمل بارهای فشاری می شوند و در برابر وزش بادهای شدید یا بارش های سنگین عملکرد مناسبی دارند. طول ورق ها نیز معمولاً بلند انتخاب می شود تا از ایجاد درز در محل اتصال جلوگیری شود. استفاده از این نوع ورق باعث می شود سقف سوله علاوه بر استحکام، وزن سبک تری نسبت به پوشش های سنتی داشته باشد و در زمان اجرا نیز سرعت نصب افزایش یابد.
• پوشش دیواره های انبار و ساختمان های پیش ساخته
  برای دیواره ها معمولاً از ورق کرکره ای با ضخامت متوسط (0.5 تا 0.8 میلی متر) و عرض مفید حدود 100 سانتی متر استفاده می شود. این ابعاد باعث می شود ورق هم سبک باشد و هم استحکام کافی برای مقاومت در برابر ضربه و تغییرات دمایی را داشته باشد. گام موج در این حالت معمولاً کوتاه تر انتخاب می شود تا سطح ظاهری دیوار یکنواخت و زیباتر باشد. این ورق ها معمولاً به صورت رنگی یا گالوانیزه تولید می شوند تا دوام و زیبایی بیشتری در نمای بیرونی ساختمان ایجاد کنند.
• سقف شیبدار ساختمان های مسکونی و ویلاها
  در پروژه های مسکونی و ویلایی، معمولاً از ورق کرکره ای رنگی یا سینوسی با ضخامت بین 0.4 تا 0.6 میلی متر استفاده می شود. این ورق ها علاوه بر وزن کم، قابلیت نصب سریع دارند و ظاهر موج دار آنها جلوه زیبایی به سقف می دهد. گام موج در این حالت معمولاً بین 20 تا 35 میلی متر است تا علاوه بر زیبایی، عملکرد مناسبی در تخلیه آب باران داشته باشد. طول ورق نیز معمولاً متناسب با شیب سقف طراحی می شود تا از نفوذ آب در محل درزها جلوگیری شود.
  «ما در مقاله ای جداگانه به ورق ذوزنقه ای پرداخته ایم، اگر مشتاق کسب اطلاعات بیشتر در این خصوص هستید، مقاله ورق ذوزنقه ای چیست و چه ویژگی هایی دارد؟ را مطالعه کنید.»
• پوشش کانکس ها، آلاچیق ها و سازه های سبک موقت
  برای این کاربردها، ورق کرکره ای باید سبک، مقاوم و قابل جابجایی باشد. معمولاً از ورق هایی با ضخامت 0.3 تا 0.5 میلی متر و گام موج کوتاه استفاده می شود. این ابعاد باعث می شود ورق انعطاف پذیری بیشتری داشته باشد و در سازه های موقتی یا قابل انتقال به راحتی نصب شود. وزن پایین این نوع ورق، فشار کمی به اسکلت سازه وارد می کند و هزینه حمل و نقل را کاهش می دهد. همچنین در بسیاری از این سازه ها از ورق های رنگی برای افزایش زیبایی و هماهنگی با محیط استفاده می شود.
• نمای بیرونی و سقف دکوراتیو ساختمان ها
  در طراحی نما، هدف فقط مقاومت نیست بلکه ظاهر زیبا و هماهنگ نیز اهمیت دارد. در این نوع پروژه ها از ورق کرکره ای رنگی یا طرح دار با ضخامت بین 0.4 تا 0.7 میلی متر و گام موج منظم استفاده می شود. عرض مفید این ورق ها معمولاً کمتر انتخاب می شود تا در هنگام نصب، طرح موجی منظم و هماهنگ در کل سطح ایجاد گردد. این ابعاد باعث می شوند ورق علاوه بر نقش سازه ای، به عنوان یک عنصر دکوراتیو نیز در طراحی نمای ساختمان کاربرد داشته باشد.

در نتیجه، انتخاب صحیح ابعاد ورق کرکره ای نه تنها از نظر فنی و سازه ای اهمیت دارد، بلکه در زیبایی، دوام، سرعت نصب و صرفه اقتصادی پروژه نیز نقش کلیدی ایفا می کند. شناخت دقیق این ابعاد کمک می کند تا هر نوع سازه، از سوله صنعتی تا سقف ویلا، با بهترین کیفیت و کارایی پوشش داده شود.

ورق کرکره ای چیست و چه ویژگی هایی دارد؟

در سال های اخیر، ورق کرکره ای به عنوان یکی از پرکاربردترین مصالح در ساخت سوله ها، انبارها، پارکینگ ها و ساختمان های صنعتی شناخته شده است، ظاهر موج دار و طراحی خاص این ورق ها، علاوه بر زیبایی، سبب افزایش مقاومت آن در برابر عوامل محیطی مانند باد، باران و فشار می شود، در این مقاله به ورق کرکره ای، ویژگی ها و کاربرد های آن می پردازیم:

بیشتر بخوانید

نکات مهم در انتخاب ابعاد ورق کرکره ای

انتخاب درست ابعاد ورق کرکره ای یکی از مهم ترین مراحل در طراحی و اجرای پروژه های ساختمانی و صنعتی است. کوچک ترین خطا در تعیین ضخامت، عرض، طول یا گام موج می تواند منجر به افزایش هزینه، کاهش دوام سازه یا مشکلاتی در نصب شود. برای اینکه انتخابی دقیق، اصولی و اقتصادی داشته باشید، لازم است نکات زیر را با دقت در نظر بگیرید:

1. تناسب ضخامت با نوع سازه و میزان بار وارده
   ضخامت ورق باید بر اساس نوع کاربری و میزان بار فشاری یا وزنی که بر سطح آن وارد می شود انتخاب گردد. برای سازه های سبک مانند آلاچیق ها یا دیواره های موقت، ضخامت بین 0.3 تا 0.5 میلی متر کافی است، اما در سوله های بزرگ صنعتی یا سقف های سنگین، بهتر است ضخامت ورق بین 0.8 تا 1.25 میلی متر انتخاب شود. ضخامت بیشتر باعث افزایش مقاومت در برابر باد، بارش و ضربه می شود، ولی در عین حال وزن سازه و هزینه تمام شده را نیز بالا می برد، بنابراین باید میان استحکام و صرفه اقتصادی تعادل برقرار شود.
2. توجه به عرض مفید و محاسبه دقیق مقدار پوشش دهی
   بسیاری از افراد هنگام خرید، به جای عرض مفید، عرض خام ورق را در محاسبات خود لحاظ می کنند که اشتباه رایجی است. عرض مفید ورق کرکره ای همان عرضی است که پس از فرم دهی و نصب واقعی به کار می رود و معمولاً حدود 10 تا 15 درصد کمتر از عرض خام است. در طراحی سقف یا دیوار باید تعداد ورق ها را بر اساس عرض مفید محاسبه کرد تا در محل همپوشانی، کمبود متریال ایجاد نشود و کل سطح به طور کامل پوشش داده شود.
3. انتخاب طول مناسب بر اساس ابعاد دهانه و شرایط نصب
   طول ورق باید با توجه به شیب سقف، فاصله بین تیرهای زیرسازه و نحوه نصب انتخاب شود. در سقف های شیبدار یا دهانه های بلند، استفاده از ورق های طویل (بیش از 6 متر) باعث کاهش درز و جلوگیری از نفوذ آب در محل اتصال می شود. با این حال، باید به حمل و جابجایی نیز توجه کرد، چون ورق های بسیار بلند در هنگام بارگیری و تخلیه ممکن است دچار خمیدگی شوند. در مقابل، برای دیواره های عمودی یا سازه های کوچک، طول های کوتاه تر هم پاسخگوی نیاز خواهند بود.
4. توجه به گام موج و شرایط جوی محل پروژه
   گام موج ورق کرکره ای تعیین کننده استحکام و مقاومت خمشی ورق است. گام های بلندتر معمولاً مقاومت بیشتری در برابر نیروهای خارجی دارند و برای مناطق بادخیز یا بارانی گزینه مناسب تری هستند، زیرا تخلیه آب را راحت تر انجام می دهند. در مناطق آرام تر یا برای سازه های دکوراتیو، گام های کوتاه علاوه بر ظاهر زیباتر، نصب آسان تری نیز دارند. در پروژه های صنعتی، انتخاب گام موج معمولاً بر اساس استانداردهای بارگذاری سازه انجام می شود تا فشار وارد بر ورق در طول زمان کنترل شود.
5. استاندارد بودن تولید و برند سازنده
   همیشه باید از کارخانه هایی خرید کنید که تولیدات خود را بر اساس استاندارد ملی و بین المللی انجام می دهند. ورق هایی که با دقت تولید نشده باشند ممکن است ضخامت یکنواخت نداشته باشند یا در محل اتصال موج ها هماهنگی لازم را نشان ندهند. برندهایی مانند فولاد مبارکه اصفهان، فولاد کاشان و فولاد بهمن از جمله تولیدکنندگان معتبر هستند که محصولات آنها دارای گواهی کنترل کیفیت و یکنواختی ابعاد می باشد.
6. هماهنگی رنگ و نوع پوشش با شرایط محیطی
   نوع پوشش ورق (رنگی یا گالوانیزه) باید بر اساس شرایط آب و هوایی منطقه انتخاب شود. در مناطق مرطوب و ساحلی، ورق های گالوانیزه گرم یا رنگی با لایه ضد خوردگی بهترین گزینه هستند چون در برابر زنگ زدگی و پوسیدگی مقاوم ترند. انتخاب رنگ مناسب نیز علاوه بر زیبایی، در کنترل دمای محیط مؤثر است. رنگ های روشن گرما را کمتر جذب می کنند و برای مناطق گرمسیر توصیه می شوند.
7. در نظر گرفتن وزن کل سازه و هزینه تمام شده
   هر چه ضخامت و طول ورق افزایش یابد، وزن کلی پروژه نیز بیشتر می شود. این موضوع ممکن است باعث نیاز به اسکلت فولادی قوی تر و در نتیجه افزایش هزینه اجرا گردد. بنابراین بهتر است قبل از خرید، با توجه به نیاز واقعی سازه، بهینه ترین ابعاد با بالاترین بازده و کمترین وزن ممکن انتخاب شود.
8. مشورت با کارشناس فنی یا مهندس پروژه
   یکی از مهم ترین اقدامات پیش از خرید، مشاوره با افراد متخصص است. کارشناسان فنی با بررسی شرایط پروژه، نوع کاربری، اقلیم محل و مشخصات فنی سازه می توانند بهترین ترکیب از ضخامت، طول، عرض و گام موج را پیشنهاد دهند. این کار نه تنها از بروز اشتباه در خرید جلوگیری می کند بلکه باعث صرفه جویی در هزینه و افزایش دوام سازه نیز می شود.

در مجموع، انتخاب دقیق ابعاد ورق کرکره ای باید بر پایه نیاز فنی پروژه، شرایط محیطی و استانداردهای تولید انجام شود. رعایت این نکات باعث می شود ورق انتخابی علاوه بر دوام بالا، از نظر اقتصادی مقرون به صرفه و از نظر اجرایی نیز کاملاً کارآمد باشد.

جمع بندی

در این مقاله به بررسی کامل ابعاد ورق کرکره ای پرداختیم و دیدیم که انتخاب درست ضخامت، طول، عرض و گام موج تا چه اندازه در عملکرد نهایی ورق تأثیر دارد. این پارامترها نه تنها بر مقاومت و دوام سازه بلکه بر هزینه و زیبایی نهایی پروژه نیز اثرگذارند. بنابراین، پیش از خرید باید با دقت نیاز پروژه را بررسی و با مشورت کارشناسان اقدام کنید.
