نحوه صحیح خاموتگذاری در تیرها و ستونها + اصول
خاموتگذاری یکی از حساس‌ترین مراحل در آرماتوربندی سازه‌های بتن‌آرمه است که نقش کلیدی در عملکرد برشی و پایداری اجزایی مانند تیر و ستون دارد. دانستن قیمت روز میلگرد برای برآورد دقیق هزینه‌های پروژه ضروری است و همچنین بررسی قیمت روز خاموت به انتخاب اقتصادی‌ترین گزینه در خرید مصالح کمک می‌کند.
در این مقاله به بررسی نحوه صحیح خاموتگذاری در ستونها و تیرها، الزامات آیین‌نامه‌ای، نکات اجرایی، استانداردها و اشتباهات رایج در این فرآیند می‌پردازیم، پس در ادامه با آهن اینجا همراه باشید.
خاموتگذاری چیست و چرا اهمیت دارد؟
خاموتگذاری یکی از اجزای کلیدی در فرآیند آرماتوربندی سازه‌های بتن‌آرمه است که عملکرد آن تنها به نگهداری میلگردهای طولی محدود نمی‌شود، بلکه در واقع نقش‌های مقاومتی، پایداری و ایمنی بسیار مهمی را در تحمل نیروهای وارده به اعضای سازه ایفا می‌کند. خاموتها که معمولاً از میلگردهایی با قطر کمتر و به شکل بسته (معمولاً مربعی یا مستطیلی) ساخته می‌شوند، به صورت عرضی در اطراف آرماتورهای اصلی قرار گرفته و در فواصل مشخصی درون قالب بتن نصب می‌گردند.
اهمیت خاموتگذاری از چند جنبه قابل بررسی است. در مرحله اول، خاموتها وظیفه تثبیت مکان هندسی میلگردهای طولی را دارند تا از جابه‌جایی آنها در زمان بتن‌ریزی جلوگیری کنند. این نقش به‌ظاهر ساده، در واقع از ایجاد تمرکز تنش، کاهش کاور بتنی و ضعف سازه‌ای در آینده پیشگیری می‌کند.
از سوی دیگر، خاموتها نقش بسیار مؤثری در مقاومت برشی اعضای سازه مانند تیر و ستون دارند. در شرایطی که بتن به تنهایی قادر به تحمل نیروی برشی نیست، خاموتها با گرفتن این نیرو و انتقال آن به هسته بتن مسلح، از بروز ترک‌های برشی ناگهانی و گسیختگی‌های برشی جلوگیری میکنند. به همین دلیل است که در نواحی بحرانی سازه مانند اتصال تیر به ستون یا پایه ستون به فونداسیون، تراکم خاموتگذاری افزایش می‌یابد تا مقاومت برشی تقویت شود.
همچنین، در اعضایی که در معرض بارهای دینامیکی مانند زلزله قرار دارند، وجود خاموت‌های با فاصله کم و اجرای صحیح قلاب‌ها، باعث افزایش شکلپذیری و جذب انرژی در سازه میشود. در واقع، خاموتگذاری مناسب می‌تواند از تخریب‌های ناگهانی و شکست ترد جلوگیری کرده و سازه را در برابر نیروهای شدید، پایدارتر نگه دارد.
نکته مهم دیگر، جلوگیری از کمانش میلگردهای طولی است. در شرایط بارگذاری فشاری (به‌ویژه در ستونها)، در صورت عدم وجود خاموت کافی یا اجرای ناصحیح آنها، میلگردهای طولی ممکن است دچار کمانش موضعی شده و ظرفیت باربری عضو به شدت کاهش یابد. خاموتها با ایجاد مهارهای عرضی منظم، این پدیده را کنترل کرده و پایداری کلی عضو را تضمین میکنند.
از لحاظ اجرایی نیز خاموتگذاری صحیح باعث سهولت در عملیات بتن‌ریزی و اطمینان از توزیع یکنواخت بتن در قالب میشود. اگر خاموتها در محل خود به‌درستی قرار نگیرند یا فاصله آنها نامنظم باشد، نه‌تنها آرماتورها به‌درستی مهار نمی‌شوند، بلکه خطر ایجاد حفره‌های هوایی (void) و ضعف موضعی در بتن افزایش می‌یابد.
در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:
بیشتر بخوانیدالزامات فنی خاموتگذاری در ستونها

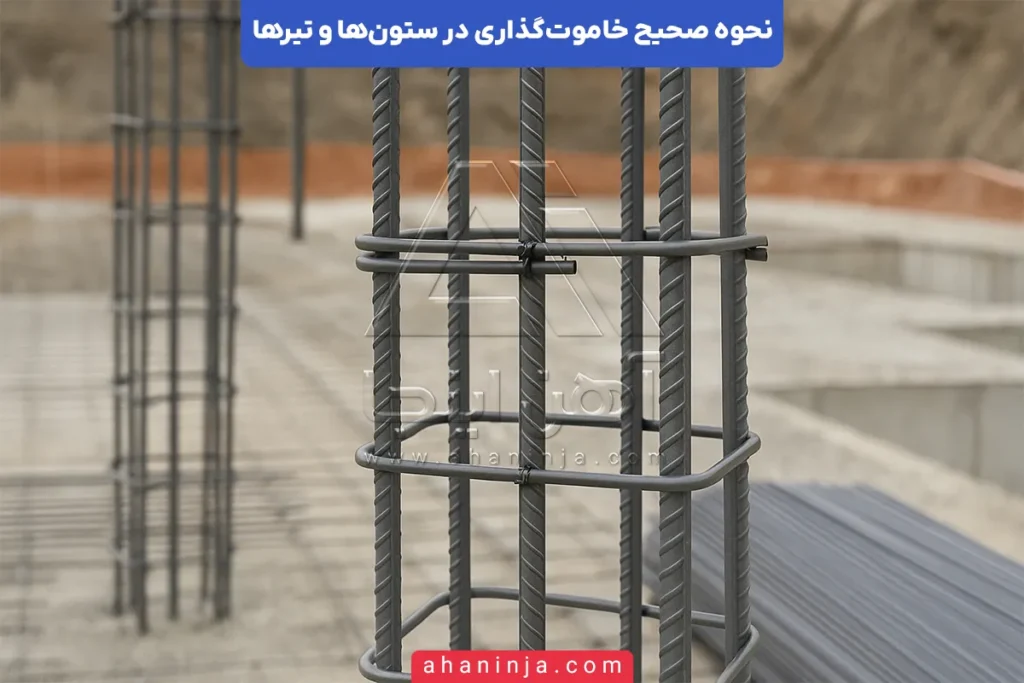

خاموتگذاری در ستونها، یکی از حیاتی‌ترین بخش‌های آرماتوربندی به شمار می‌رود که مستقیماً بر ایمنی، عملکرد لرزه‌ای و دوام بلندمدت سازه تأثیر دارد. هدف از خاموتگذاری در ستونها، مهار میلگردهای طولی در برابر کمانش، تأمین شکلپذیری مناسب و همچنین کنترل ترک‌های برشی در مقاطع فشاری است. برای دستیابی به این اهداف، رعایت الزامات فنی زیر ضروری است:
- رعایت حداکثر فاصله مجاز بین خاموتها
فواصل بین خاموتها نباید به‌گونه‌ای باشد که اجازه کمانش موضعی به میلگردهای طولی بدهد یا موجب ضعف برشی مقطع شود. طبق آییننامه آبا و ACI، در نواحی بحرانی ستون (نظیر بالا و پایین ستون به‌طول حداقل برابر با بزرگ‌ترین بعد مقطع یا 1/6 ارتفاع ستون)، حداکثر فاصله بین خاموتها 100 میلیمتر است. در سایر نواحی، فاصله بین خاموتها می‌تواند تا 200 میلیمتر افزایش یابد؛ البته به شرطی که الزامات مقاومت برشی و مهار میلگردها رعایت شود. - شکل هندسی و خم خاموتها
خاموتها در ستونها باید به‌صورت بسته و با خم انتهایی ۱۳۵ درجه اجرا شوند. این نوع خم، امکان مهار قوی‌تر و جلوگیری از باز شدن خاموت تحت فشارهای وارده را فراهم می‌کند. خم‌های ۹۰ درجه در ستونها توصیه نمی‌شود، چرا که ممکن است در طول زمان دچار بازشدگی شده و عملکرد مهارکنندگی خود را از دست دهند. - قطر مناسب میلگرد خاموت
قطر میلگرد خاموت تابعی از قطر میلگرد طولی و شرایط بهرهبرداری است. در ستون‌هایی با میلگرد طولی ≤ 32 میلیمتر، قطر خاموت نباید کمتر از 8 میلیمتر باشد. در سازه‌های لرزه‌ای یا زمانی که قطر میلگرد طولی بزرگتر است، خاموت‌هایی با قطر 10 تا 12 میلیمتر پیشنهاد میشود تا ظرفیت مهاری کافی فراهم شود. انتخاب میلگرد با مقاومت مناسب نیز اهمیت دارد. - تأمین کاور بتنی مناسب برای خاموتها
برای جلوگیری از خوردگی و تأمین پیوستگی مناسب با بتن، خاموتها باید از سطح خارجی بتن حداقل 25 میلیمتر فاصله داشته باشند. این فاصله به‌عنوان کاور بتنی تعریف میشود و بسته به شرایط محیطی و نوع سازه ممکن است بیشتر نیز در نظر گرفته شود. عدم رعایت کاور مناسب، منجر به تماس مستقیم میلگرد با عوامل خورنده و کاهش طول عمر سازه میشود. - فاصله مناسب بین خاموت و میلگردهای طولی
خاموت باید با انحنای کامل و بدون تماس مستقیم با میلگردهای طولی اجرا شود، مگر در محل گره‌ها که اتصال با سیم آرماتوربندی الزامی است. تماس مستقیم بدون مهار می‌تواند در عملکرد مقطع اختلال ایجاد کرده و باعث تمرکز تنش شود. - افزایش تراکم خاموت در نواحی بحرانی ستون
در انتهای ستونها، که بیشترین پتانسیل برای تمرکز تنش، نیروهای فشاری و اثرات لرزه‌ای وجود دارد، خاموتها باید با فاصله کمتری بسته شوند. این افزایش تراکم در بالا و پایین ستونها (حداقل به طول بزرگ‌ترین بعد مقطع) موجب شکلپذیری بیشتر، جذب انرژی و پایداری بالاتر ستون در برابر بارهای جانبی میشود. - کنترل تعداد دور خاموت در مقطع ستون
تعداد دورهای خاموت بسته در مقطع عرضی ستون باید به‌گونه‌ای باشد که تمام میلگردهای طولی را به‌درستی در بر بگیرد. معمولاً در مقاطع بزرگتر، از دو یا چند خاموت بسته متحدالمرکز استفاده میشود. در این موارد، باید فاصله بین دو خاموت متوالی نیز رعایت شود (معمولاً ≤ 150 میلیمتر) تا مهاربندی به‌درستی انجام گیرد. - هم‌راستایی کامل با نقشههای اجرایی و طراحی
اجرای خاموتها باید دقیقاً مطابق با نقشههای اجرایی باشد. هرگونه تغییر در قطر، فاصله یا محل قرارگیری خاموتها باید با هماهنگی و تأیید مهندس ناظر انجام شود. عدم تطابق اجرای واقعی با طراحی می‌تواند منجر به کاهش ایمنی سازه و بروز مشکلات جدی در بهرهبرداری شود. - استفاده از خاموت مارپیچ در ستون‌های ویژه
در برخی سازه‌های خاص مانند برج‌ها یا ساختمان‌های لرزه‌ای، به‌جای خاموت‌های بسته معمولی، از خاموت‌های مارپیچ استفاده میشود. این نوع خاموتگذاری مقاومت محوری و شکلپذیری بسیار بالاتری ایجاد می‌کند. اما طراحی و اجرای آن نیازمند تجهیزات تخصصی و محاسبات دقیق است. - تثبیت خاموتها قبل از بتن‌ریزی
خاموتها باید به‌گونه‌ای مهار شوند که در هنگام بتن‌ریزی تغییر مکان ندهند. استفاده از سیم آرماتوربندی در نقاط تقاطع، نصب فاصله‌گذارهای پلاستیکی یا بتنی، و بررسی نهایی قبل از بتن‌ریزی جزو اقدامات ضروری محسوب می‌شوند. هرگونه حرکت یا جابه‌جایی خاموتها می‌تواند کیفیت نهایی سازه را تحت تأثیر قرار دهد.

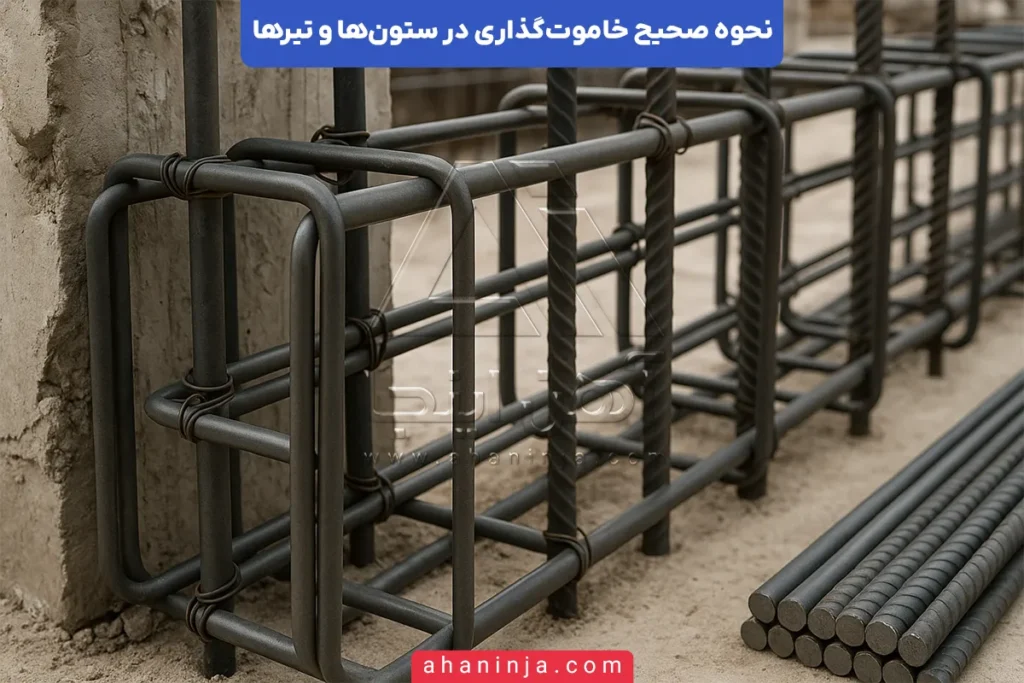

الزامات فنی خاموتگذاری در تیرها

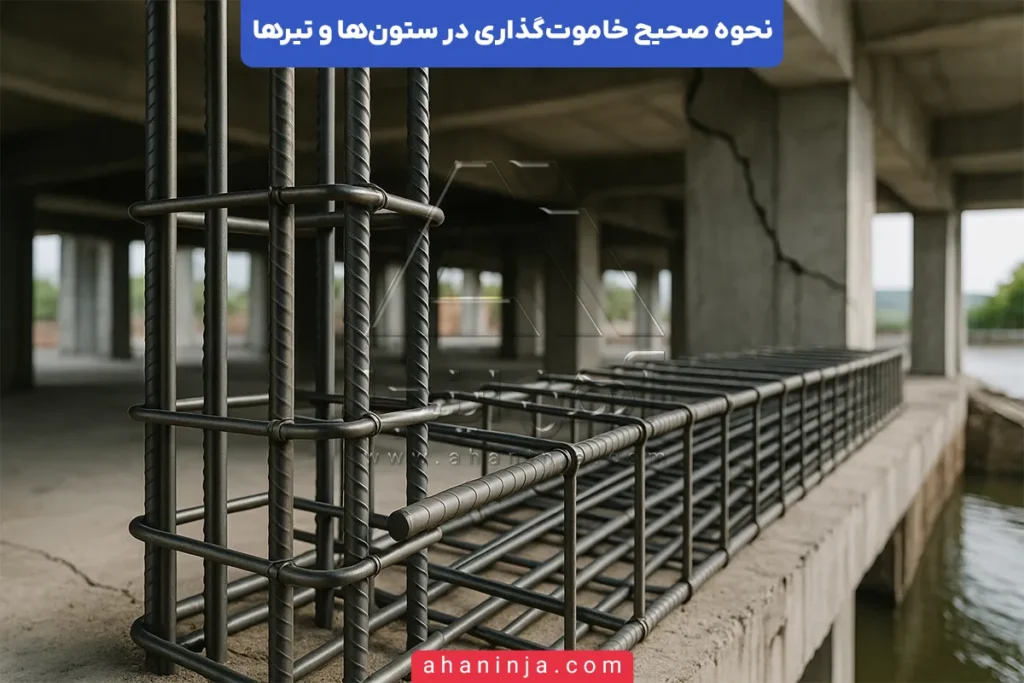

خاموتگذاری در تیرها، یکی از مهم‌ترین عملیات‌های آرماتوربندی در سازه‌های بتن‌آرمه است که نقش تعیین‌کننده‌ای در مقاومت برشی، مهاربندی میلگردهای کششی، افزایش شکلپذیری و عملکرد لرزه‌ای تیرها ایفا می‌کند. برخلاف ستونها که عمدتاً تحت فشار هستند، تیرها علاوه بر نیروی خمشی، با نیروی برشی قابل‌توجهی روبه‌رو هستند و خاموتها به‌عنوان عناصر مقاوم در برابر این تنش‌ها عمل میکنند. رعایت الزامات فنی زیر در خاموتگذاری تیرها ضروری است:
- حداکثر فاصله مجاز بین خاموتها
خاموتها باید با فواصل مشخص و محدود نصب شوند تا بتوانند نیروی برشی را تحمل کرده و از گسیختگی ترد برشی جلوگیری کنند. طبق آیین‌نامه‌ها، فاصله بین خاموتها نباید بیشتر از d/2 (نصف ارتفاع مؤثر تیر) یا 300 میلیمتر باشد؛ هر کدام که کمتر است. در نواحی بحرانی، مانند نزدیکی تکیه‌گاه‌ها، این فاصله به 100 تا 150 میلیمتر کاهش می‌یابد تا عملکرد مناسب در نواحی با تمرکز تنش تأمین شود. - افزایش تراکم خاموت در نواحی بحرانی تیر
نواحی انتهایی تیرها، مخصوصاً در محل اتصال به ستونها یا دیوارهای برشی، بیشترین تنش برشی را تجربه میکنند. بنابراین خاموتها باید با تراکم بیشتری در این مناطق بسته شوند. این تراکم معمولاً به‌طول حداقل برابر با ارتفاع موثر تیر از انتهای عضو لحاظ میشود. این اقدام باعث جلوگیری از ترک‌های برشی مورب و شکست‌های ناگهانی در محل تکیه‌گاه می‌گردد. - شکل مناسب خاموتها
خاموت‌های مورد استفاده در تیرها معمولاً به شکل مستطیلی یا مربعی بسته اجرا می‌شوند. انتهای خاموتها باید به‌صورت خم ۹۰ یا ۱۳۵ درجه باشد. در نواحی بحرانی یا در سازه‌های لرزه‌ای، استفاده از خم ۱۳۵ درجه توصیه میشود زیرا اتصال مقاوم‌تری ایجاد می‌کند. استفاده از خاموت‌های نیمه‌باز یا با خم ناقص در تیرها ممنوع است، چرا که قابلیت مهار کامل ندارند. - قطر مناسب میلگرد خاموت
بسته به شرایط طراحی، بارگذاری و نوع پروژه، قطر میلگرد خاموت در تیرها بین ۶ تا ۱۰ میلیمتر انتخاب میشود. در پروژه‌های معمولی، خاموت‌های ۸ میلیمتر بسیار رایج‌اند، اما در سازه‌های با بارهای سنگین یا عملکرد لرزه‌ای بالا، استفاده از خاموت با قطر بیشتر (مثلاً ۱۰ میلیمتر) توصیه میشود. این انتخاب باید با در نظر گرفتن ضریب ایمنی، نوع بتن، فاصله خاموتها و مقاومت موردنیاز انجام شود. - نصب خاموت در تماس با میلگردهای طولی و قلاب‌گذاری صحیح
خاموتها باید تمام میلگردهای طولی تحت کشش در مقطع تیر را در بر بگیرند و در محل مناسب خود مهار شوند. اتصال خاموت به میلگردهای اصلی با سیم آرماتوربندی مقاوم انجام شده و باید اطمینان حاصل شود که در حین بتن‌ریزی از جای خود جابه‌جا نمی‌شوند. قلاب‌ها باید به داخل خمیده شده و به‌درستی در تماس با آرماتورهای اصلی قرار گیرند. - پوشش بتنی مناسب برای خاموتها
حداقل فاصله خاموتها از سطح بیرونی بتن (کاور) در تیرها معمولاً ۲۰ میلیمتر در نظر گرفته میشود تا از خوردگی جلوگیری شده و پایداری لازم در برابر عوامل محیطی تأمین شود. اگر تیر در معرض شرایط خورنده باشد (مثلاً رطوبت یا مواد شیمیایی)، این مقدار باید بر اساس آییننامه افزایش یابد. - هماهنگی کامل با نقشههای اجرایی
کلیه خاموتها باید دقیقاً مطابق با نقشههای اجرایی پروژه نصب شوند. این شامل تعداد، شکل، قطر، طول قلاب‌ها، فواصل، و نواحی تراکم بالا است. هرگونه تغییر در این موارد باید با تأیید ناظر فنی انجام شود. حتی انحرافات جزئی می‌تواند باعث تضعیف عملکرد برشی و لرزه‌ای تیرها شود. - خاموتگذاری دو یا چند ردیفه در تیرهای پهن یا عمیق
در تیرهایی با عرض زیاد یا دو طبقه آرماتور کششی، ممکن است نیاز به استفاده از خاموت دو یا چند ردیفه باشد تا همه آرماتورها به‌درستی مهار شوند. در این موارد، باید خاموتها با قلاب‌های مناسب در چند لایه نصب شده و فواصل بین آنها به‌صورت افقی نیز طبق ضوابط کنترل شود. استفاده از خاموت دوبل یا ترکیب با سنجاقی نیز در این حالت‌ها رایج است. - کنترل دقیق در محل گره‌ها و محل عبور لوله‌ها یا بازشوها
در محل‌هایی که تیرها با اجزای دیگر سازه (مثل ستون یا سقف) تلاقی دارند یا در نقاطی که عبور لوله‌های تأسیساتی وجود دارد، خاموتگذاری باید به دقت کنترل شود تا از تضعیف موضعی جلوگیری گردد. در صورت نیاز، استفاده از خاموت‌های خاص یا افزایش تراکم خاموتها در این نواحی توصیه میشود. - اطمینان از تثبیت خاموتها پیش از بتن‌ریزی
پیش از عملیات بتن‌ریزی، باید از ثبات کامل خاموتها در جای خود اطمینان حاصل کرد. هرگونه جابه‌جایی خاموت در حین بتن‌ریزی می‌تواند باعث کاهش عملکرد برشی و جابه‌جایی میلگردهای اصلی شود. استفاده از سیم‌آرماتوربندی محکم، فاصله‌گذارهای استاندارد و کنترل مجدد توسط مهندس ناظر، از الزامات این مرحله است.
مقایسه الزامات خاموتگذاری در تیرها و ستونها
| مشخصات | خاموت در ستون | خاموت در تیر |
|---|---|---|
| نقش اصلی | مهار کمانش میلگرد طولی | مقابله با نیروی برشی |
| حداکثر فاصله | 100 میلیمتر در ناحیه بحرانی | d/2 یا حداکثر 300 میلیمتر |
| شکل قلاب | خم ۱۳۵ درجه | خم ۹۰ یا ۱۳۵ درجه |
| قطر میلگرد خاموت | ۸ تا ۱۲ میلیمتر | ۶ تا ۱۰ میلیمتر |
| پوشش بتنی | حداقل ۲۵ میلیمتر | حداقل ۲۰ میلیمتر |
اشتباهات رایج در خاموتگذاری
هرچند خاموتگذاری به ظاهر ساده به نظر می‌رسد، اما خطاهای کوچک در اجرای آن می‌تواند تبعات بزرگی در ایمنی، دوام و عملکرد سازه به دنبال داشته باشد. بسیاری از مشکلات سازه‌ای، مخصوصاً در شرایط بارهای جانبی مثل زلزله، به‌دلیل خاموتگذاری نامناسب بروز می‌کند. در ادامه به مهم‌ترین اشتباهات رایج در اجرای خاموتگذاری می‌پردازیم:
- افزایش غیرمجاز فاصله بین خاموتها
یکی از شایع‌ترین خطاها، استفاده از فواصل بیش از حد بین خاموت‌هاست. این کار موجب کاهش مقاومت برشی عضو و افزایش احتمال ترک‌های مورب در تیر و کمانش آرماتورهای طولی در ستون میشود. در بسیاری از پروژه‌ها به‌دلیل صرفه‌جویی یا کم‌توجهی، فواصل خاموتها بیش از مقادیر مجاز آیین‌نامه‌ای در نظر گرفته میشود که خطرناک است. - اجرای ناقص یا اشتباه قلاب‌های انتهایی
قلاب‌ها اگر به‌صورت خم ۹۰ درجه به جای ۱۳۵ درجه در محل‌های بحرانی بسته شوند، ظرفیت مهاری آنها به‌شدت کاهش می‌یابد. در برخی پروژه‌ها، حتی دیده شده که قلاب‌ها به‌صورت آزاد رها شده‌اند یا به‌طور کامل خم نشده‌اند، که عملاً باعث از بین رفتن عملکرد مهاربندی خاموت میشود. این خطا، سازه را در برابر زلزله بسیار آسیب‌پذیر می‌کند. - استفاده از خاموت با قطر نامناسب
استفاده از خاموت‌هایی با قطر کمتر از مقدار استاندارد، به‌ویژه در سازه‌هایی با بارهای ثقلی یا جانبی زیاد، مقاومت برشی عضو را به‌شدت کاهش می‌دهد. خاموت‌های نازک در برابر نیروهای برشی قوی تغییر شکل می‌دهند و از حالت مهاربندی خارج می‌شوند. این مشکل معمولاً در پروژه‌های با نظارت ضعیف یا در ساخت‌وسازهای غیرمجاز بیشتر مشاهده میشود. - عدم رعایت کاور بتنی مناسب
اگر فاصله خاموت از سطح خارجی بتن (کاور) کمتر از مقدار مجاز باشد، میلگرد در معرض تماس مستقیم با رطوبت و عوامل خورنده قرار می‌گیرد. این مسئله موجب خوردگی میلگرد، کاهش سطح مقطع موثر و ضعف در عملکرد طولانی‌مدت سازه میشود. در بسیاری از موارد، این اشتباه به‌دلیل نبود فاصله‌گذار مناسب یا عدم کنترل حین نصب رخ می‌دهد. - خاموتگذاری نادرست در نواحی بحرانی سازه
بی‌توجهی به الزامات آیین‌نامه‌ای در نقاط حساس مانند محل اتصال تیر به ستون یا انتهای ستونها، می‌تواند منجر به آسیب‌های شدید در زلزله یا بارهای شدید شود. در این نواحی باید تراکم خاموتها افزایش یافته و قلاب‌ها به‌صورت ۱۳۵ درجه باشند. در بسیاری از سازه‌های آسیب‌دیده در زلزله‌ها، فقدان خاموت‌های مناسب در این نواحی مشاهده شده است. - عدم همپوشانی و انطباق خاموت با میلگردهای طولی
خاموتها باید دقیقاً تمامی میلگردهای طولی مقطع را در بر بگیرند و با آنها در تماس مؤثر قرار داشته باشند. اگر خاموتها کوچک‌تر از مقطع طراحی شده یا با انحراف نصب شوند، ممکن است بخشی از آرماتورها بدون مهار باقی بمانند. این خطا به‌ویژه در تیرهای عمیق و ستون‌های پهن با آرماتور زیاد شایع است. - جابجایی خاموتها در حین بتن‌ریزی
اگر خاموتها به‌درستی تثبیت نشوند، هنگام بتن‌ریزی و ارتعاش بتن، ممکن است از محل خود جابجا شوند. این موضوع باعث کاهش دقت اجرای نقشه و ایجاد ضعف در نقاط کلیدی مقطع میشود. استفاده از سیم آرماتوربندی کافی، فاصله‌گذار و بررسی نهایی پیش از بتن‌ریزی از راهکارهای جلوگیری از این خطاست. - استفاده از خاموت‌های باز یا نیمه‌باز
در برخی پروژه‌ها به‌ویژه در سازه‌های موقت یا غیرمهندسی، از خاموت‌هایی به‌صورت باز یا L شکل استفاده میشود که فاقد عملکرد مهاربندی کامل هستند. این نوع خاموتها نمی‌توانند نیروی برشی را جذب کرده یا از کمانش آرماتورها جلوگیری کنند و نباید به‌هیچ‌عنوان در تیر یا ستون استفاده شوند. - عدم توجه به تغییرات مقطع و نقاط خاص مانند بازشوها
در نواحی که تیر یا ستون دارای تغییر مقطع، کنسول، بازشو یا عبور تأسیسات است، نیاز به طراحی خاص برای خاموتگذاری وجود دارد. عدم تطابق خاموت در این نواحی با نیازهای سازه‌ای ممکن است منجر به تمرکز تنش، ترک‌های موضعی و افت عملکرد عضو شود. - عدم هماهنگی با نقشههای اجرایی و آیین‌نامه‌ها
اجرای خاموتها باید دقیقاً مطابق نقشههای اجرایی و آخرین ویرایش آیین‌نامه‌های معتبر باشد. عدم مطابقت اجرا با طراحی، حتی در موارد ظاهراً جزئی مانند طول خم یا تعداد قلاب‌ها، می‌تواند نتایج جبران‌ناپذیری در پی داشته باشد. این اشتباه معمولاً به‌دلیل نبود نظارت دقیق یا برداشت اشتباه از نقشه رخ می‌دهد.
نکات اجرایی مهم در خاموتگذاری
خاموتگذاری به‌عنوان بخشی از عملیات آرماتوربندی، نه‌تنها نیازمند طراحی صحیح بلکه نیازمند اجرای دقیق و منطبق بر ضوابط اجرایی نیز هست. کوچک‌ترین بی‌دقتی در نحوه نصب خاموتها می‌تواند عملکرد برشی و پایداری عضو بتنی را به‌شدت تحت تأثیر قرار دهد. رعایت نکات اجرایی زیر، تضمین‌کننده ایمنی و کیفیت نهایی سازه است:
- استفاده از نقشههای اجرایی دقیق و به‌روز
پیش از هرگونه عملیات خاموتگذاری، باید نقشههای اجرایی سازه به‌دقت بررسی شوند. وجود تغییرات طراحی، اصلاحیه‌ها یا شرایط خاص اجرایی ممکن است الگوی خاموتگذاری را تحت‌تأثیر قرار دهد. استفاده از نقشههای قدیمی یا تفسیر اشتباه اطلاعات ترسیمی، یکی از دلایل رایج در خطاهای خاموتگذاری است. - برش، خم و شکل‌دهی دقیق خاموتها مطابق نقشه
خاموتها باید مطابق با ابعاد دقیق مقطع بتنی، شکل هندسی عضو و نوع قلاب مشخص‌شده، برش و خم شوند. استفاده از دستگاه خم‌کن استاندارد و تعیین زوایای خم به‌صورت کنترل‌شده از اهمیت بالایی برخوردار است. قلاب‌های انتهایی نیز باید با طول کافی و زاویه خم مناسب (معمولاً ۱۳۵ درجه) اجرا شوند. - استفاده از فاصله‌گذارهای استاندارد برای کنترل کاور بتنی
برای جلوگیری از تماس خاموتها با سطح بیرونی بتن و حفظ پوشش مناسب (کاور)، باید از فاصله‌گذارهای پلاستیکی یا بتنی در محل‌های مشخص‌شده استفاده شود. عدم استفاده از اسپيسرها یا جای‌گذاری نامناسب آنها، باعث تماس میلگرد با قالب و خوردگی آتی میشود. - تثبیت دقیق خاموتها با سیم آرماتوربندی
برای جلوگیری از جابجایی خاموتها در زمان بتن‌ریزی، باید تمام نقاط تماس آنها با میلگردهای طولی به‌وسیله سیم آرماتوربندی مقاوم و به‌صورت دو دور بسته شوند. در نواحی بحرانی یا تراکم بالا، حتی بستن سه‌طرفه نیز توصیه میشود. این اقدام از باز شدن قلاب‌ها یا چرخش خاموتها هنگام ویبره جلوگیری می‌کند. - کنترل ابعاد داخلی خاموت با مقطع عضو بتنی
ابعاد داخلی خاموت باید با توجه به ابعاد واقعی ستون یا تیر، به‌گونه‌ای تنظیم شود که تمام میلگردهای طولی را پوشش دهد، بدون اینکه فشار یا تغییر شکل در خاموت ایجاد شود. همچنین باید فضای کافی برای کاور بتنی در اطراف میلگردها لحاظ شده باشد. - رعایت جهت مناسب قرارگیری قلاب‌ها
قلاب‌های انتهایی خاموتها باید به سمت داخل مقطع خم شوند و در صورت امکان، در جهتی متقارن نسبت به مقطع قرار بگیرند. این کار باعث پخش یکنواخت تنش و افزایش مهار در اطراف آرماتورهای طولی میشود. قلاب‌هایی که به‌صورت تصادفی یا غیرمهندسی در جهت‌های مختلف اجرا شده‌اند، از لحاظ پایداری مشکل‌زا هستند. - بررسی محل قرارگیری خاموتها قبل از بتن‌ریزی
پس از نصب کامل آرماتورها، پیش از شروع بتن‌ریزی، باید محل قرارگیری تمام خاموتها مجدداً بررسی شود. هرگونه فاصله نامتقارن، تغییر در تعداد، جابجایی قلاب‌ها یا نصب ناقص باید اصلاح گردد. این بازبینی نهایی توسط سرپرست کارگاه یا مهندس ناظر الزامی است. - تأمین هم‌راستایی بین خاموتها در امتداد طول تیر یا ستون
تمام خاموتها باید در یک راستا و با زاویه قائم نسبت به عضو بتنی نصب شوند. وجود انحراف‌های مورب، چرخش، یا فاصله‌های نامنظم بین خاموتها، نشانه‌ای از اجرای غیراستاندارد است و موجب کاهش کارایی سازه‌ای خواهد شد. - توجه به نقاط تلاقی با سایر آرماتورها یا عناصر سازه‌ای
در محل‌هایی که خاموت با آرماتورهای دیگر، لوله‌های تأسیساتی یا ادوات پیش‌تنیدگی تقاطع دارد، اجرای خاص یا افزایش تراکم خاموت ممکن است لازم باشد. این شرایط باید با هماهنگی طراح سازه و با جزئیات خاص اجرا شود تا تداخل عملکردی ایجاد نکند. - ثبت و مستندسازی اجرای خاموتگذاری در گزارش روزانه کارگاه
اجرای خاموتها باید به‌صورت کامل در گزارش‌های کارگاهی ثبت شود. تعداد خاموتها، نوع قلاب، موقعیت نصب، کنترل کاور و تأیید نهایی توسط مهندس ناظر باید مستندسازی شده و در پرونده پروژه ثبت گردد. این اقدام به‌عنوان مدرک رسمی در زمان تحویل، بازرسی و بیمه سازه اهمیت ویژه‌ای دارد.
در پروژه‌های بتنی، نحوه میلگردگذاری تأثیر زیادی در استحکام و دوام سازه دارد. فاصله‌گذارها یا اسپیسرها، یکی از اجزای مهم میلگردگذاری هستند که با ایجاد فاصله‌ی استاندارد بین میلگرد و قالب بتن، از تماس مستقیم میلگرد با محیط جلوگیری میکنند، در این مقاله به معرفی فاصله‌گذار میلگرد، انواع آن، اهمیت استفاده، کاربردها و قیمت فاصله‌گذار می‌پردازیم:
بیشتر بخوانیدقیمت روز خاموت چقدر است؟
در حال حاضر اطلاع از قیمت روز خاموت برای برآورد دقیق هزینه آرماتوربندی و تهیه مصالح مورد نیاز پروژه‌های عمرانی، امری حیاتی است. ما در آهن اینجا، قیمت به‌روز انواع خاموت را به‌صورت شفاف و قابل‌اعتماد در اختیار شما قرار می‌دهیم تا بتوانید با آگاهی کامل، خریدی به‌صرفه و مهندسی داشته باشید:
خاموت آماده، یکی از اصلی‌ترین اجزای آرماتوربندی سازه‌هاست که در انواع ساده و مهندسی، با سایزها و آنالیزهای مختلف در بازار عرضه میشود، برای انتخاب خاموت مناسب و مدیریت بهینه هزینه‌ها، اطلاع از قیمت روز خاموت یک ضرورت فنی و اقتصادی محسوب میشود:
مشاهده قیمت روز خاموتجمعبندی
نحوه صحیح خاموتگذاری در تیرها و ستونها نقشی کلیدی در ایمنی و دوام سازه‌های بتن‌آرمه ایفا می‌کند. رعایت دقیق فاصله‌ها، نوع قلاب‌ها، قطر میلگرد خاموت و نکات اجرایی بر اساس ضوابط آیین‌نامه‌ای، از بروز خطاهای فنی جلوگیری کرده و عملکرد مقاومتی سازه را تضمین می‌کند.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. نحوه خاموتگذاری در تیرها چگونه باید انجام شود؟
خاموتها باید با فواصل مناسب طبق نقشههای اجرایی و آییننامه در ناحیه برشی تیرها قرار بگیرند تا مقاومت لازم در برابر برش تامین شود. -
2. چه استانداردهایی در خاموتگذاری ستونها باید رعایت شود؟
در ستونها باید حداقل تعداد خاموت، فاصله مجاز بین آنها و خم ۱۳۵ درجه در انتهای آنها مطابق با آییننامه رعایت شود تا ستونها در برابر کمانش میلگردهای طولی مقاوم باشند. -
3. کاربرد خاموت در تیرها و ستونها چیست؟
خاموتها در تیرها و ستونها نقش مهاربندی میلگردهای طولی، مقابله با برش، جلوگیری از کمانش و افزایش شکلپذیری را ایفا میکنند. -
4. حداقل قطر خاموت در اجزای بتنی چقدر است؟
حداقل قطر خاموت بسته به نوع عضو بتنی و شرایط بهرهبرداری، معمولاً بین ۶ تا ۱۰ میلیمتر انتخاب میشود و باید با آییننامه مطابقت داشته باشد. -
5. در کدام نقاط تیر یا ستون باید خاموتگذاری ویژه انجام شود؟
در نواحی بحرانی مانند دو سر تیرها (ناحیه اتصال به ستون) و در پایین و بالای ستونها (تا ارتفاع مشخصی)، خاموتها باید با فواصل کمتر و ضخامت مناسب اجرا شوند.
