خطا های رایج در نصب تیرآهن + راه‌ های جلوگیری از آن

در فرآیند ساخت سازه‌های فولادی، یکی از حساس‌ترین مراحل، نصب تیرآهن است. دقت در اجرای این مرحله نقش مستقیمی در استحکام، ایمنی و طول عمر ساختمان دارد. کوچک‌ترین بی‌دقتی در انتخاب نوع تیر، نحوه اتصال یا حتی شرایط نگهداری پیش از نصب، می‌تواند منجر به بروز نقص سازه‌ای، ترک در سقف‌ها یا شکست اتصالات شود.
کارشناسان فنی آهن اینجا در پروژه‌های مختلف عمرانی شاهد بوده‌اند که بیشتر این خطاها نه به دلیل ضعف مصالح، بلکه به علت عدم رعایت اصول نصب رخ می‌دهد.

برای اطلاع از نوسانات بازار و بررسی قیمت تیرآهن امروز، دسترسی به اطلاعات به‌روز و دقیق اهمیت زیادی دارد؛ چرا که قیمت این مقطع فولادی به عواملی همچون نوع تیرآهن (IPE، INP، IPB)، وزن شاخه، ابعاد و طول تیرآهن، کارخانه تولیدکننده و نرخ ارز وابسته است. انتخاب صحیح تیرآهن نیازمند شناخت دقیق مشخصات فنی و نیاز سازه‌ای پروژه است.

در این مقاله قصد داریم خطاهای رایج در نصب تیرآهن را معرفی کرده و روش‌های پیشگیری از آن‌ها را بررسی کنیم تا مجریان و پیمانکاران بتوانند با دقت بیشتری پروژه‌های خود را اجرا کنند، پس در ادامه با اهن اینجا همراه باشید.

خطا های رایج در نصب تیرآهن

در فرآیند اجرای سازه‌های فولادی، کوچک‌ترین خطا در نصب تیرآهن می‌تواند پیامدهای سنگینی برای ایمنی و دوام ساختمان به‌همراه داشته باشد. بسیاری از این خطاها در ظاهر ساده‌اند، اما در عمل تأثیر مستقیمی بر پایداری سازه دارند. در ادامه، با مهم‌ترین خطاهای رایج در نصب تیرآهن و راهکارهای فنی برای پیشگیری از آن‌ها آشنا می‌شوید؛ نکاتی که رعایت آن‌ها می‌تواند ضامن اجرای اصولی، دقیق و ایمن پروژه‌های فولادی باشد:

1. انتخاب نادرست نوع تیرآهن برای بارگذاری سازه

انتخاب نوع و سایز تیرآهن، پایه و اساس طراحی یک سازه فولادی است. در بسیاری از پروژه‌ها، مخصوصاً در کارگاه‌هایی که فاقد نظارت مهندسی مستمر هستند، مشاهده می‌شود که تیرآهن‌ها صرفاً بر اساس موجودی بازار یا تجربه‌های پیشین انتخاب می‌شوند، نه بر مبنای محاسبات دقیق بارگذاری. نتیجه‌ی این تصمیم، استفاده از تیرهایی است که ظرفیت تحمل نیروهای وارده را ندارند و در بلندمدت دچار خمش، تغییر شکل یا نشست موضعی می‌شوند.

در تجربه‌های اجرایی کارشناسان آهن اینجا، یکی از رایج‌ترین موارد، استفاده از تیرآهن‌های سبک‌تر از نیاز واقعی پروژه بوده است؛ به‌ویژه در سازه‌هایی با دهانه زیاد یا بار سقف بالا که تیر انتخاب‌شده قادر به انتقال صحیح نیرو به ستون‌ها نبوده و در نهایت منجر به ضعف ساختاری شده است. این موضوع گاهی در ظاهر قابل‌تشخیص نیست، اما آثار آن در مراحل نازک‌کاری یا بهره‌برداری از ساختمان آشکار می‌شود؛ جایی که درزها، ترک‌ها یا نشست‌های موضعی خود را نشان می‌دهند.

راه‌حل:

انتخاب نوع و سایز تیرآهن باید بر اساس محاسبات مهندسی و استانداردهای فنی انجام شود، نه صرفاً تجربه اجرایی یا قیمت پایین‌تر. بررسی دقیق ظرفیت باربری، نوع بارگذاری و شرایط محیطی از مهم‌ترین معیارهای تصمیم‌گیری هستند:

• انجام تحلیل بارگذاری توسط مهندس محاسب
  پیش از هر خرید یا اجرا، باید محاسبه بارهای مرده (Dead Load) و زنده (Live Load) به‌صورت دقیق و بر اساس آیین‌نامه‌های معتبر مانند مبحث ششم مقررات ملی ساختمان یا استاندارد AISC انجام شود. این تحلیل مشخص می‌کند که هر تیر چه مقدار نیرو را باید تحمل کند و چه سایزی از تیرآهن پاسخگوی این نیاز است.
• استفاده از تیرآهن استاندارد و دارای گواهی کیفیت
  تیرآهن‌های تولیدی کارخانه‌هایی مانند ذوب‌آهن اصفهان، فایکو و ظفر بناب با رعایت استانداردهای ISIRI 1791 و EN 10025 ساخته می‌شوند و مقاطع آن‌ها از یکنواختی ابعادی و مقاومت قابل اطمینانی برخوردار است. استفاده از محصولات غیراستاندارد ممکن است در کوتاه‌مدت صرفه اقتصادی داشته باشد، اما در بلندمدت هزینه‌های تعمیر و تقویت سازه را چند برابر می‌کند.
• توجه به طول دهانه و نوع سیستم سقف
  دهانه‌های بلند و سقف‌های سنگین (مانند تیرچه‌بلوک یا دال بتنی) به تیرهای قوی‌تر و دارای مدول مقطع بالاتر (Section Modulus) نیاز دارند. در مقابل، در سازه‌های سبک‌تر مانند سقف‌های کامپوزیت یا شیب‌دار، می‌توان از تیرآهن‌های IPE با وزن کمتر استفاده کرد، مشروط بر اینکه بارگذاری دقیق انجام شده باشد.
• در نظر گرفتن شرایط محیطی و خوردگی فلز
  در مناطق مرطوب، صنعتی یا دارای تغییرات دمایی زیاد، نوع فولاد مورد استفاده اهمیت زیادی دارد. فولادهای معمولی در برابر خوردگی ضعیف‌تر هستند و ممکن است دچار کاهش مقطع مؤثر شوند. در این شرایط، استفاده از فولادهای مقاوم به خوردگی یا پوشش‌های ضدزنگ الزامی است.
• مشاوره پیش از خرید از کارشناسان متخصص بازار آهن
  در بسیاری از پروژه‌ها، انتخاب نادرست صرفاً به دلیل ناآگاهی از ویژگی‌های واقعی محصولات رخ می‌دهد. دریافت مشاوره از کارشناسان فنی آهن اینجا می‌تواند قبل از خرید، از بروز این اشتباهات پرهزینه جلوگیری کند. این مشاوره نه‌تنها نوع تیر مناسب را مشخص می‌کند، بلکه با بررسی موجودی بازار، راهکار اقتصادی‌تری را نیز ارائه می‌دهد.

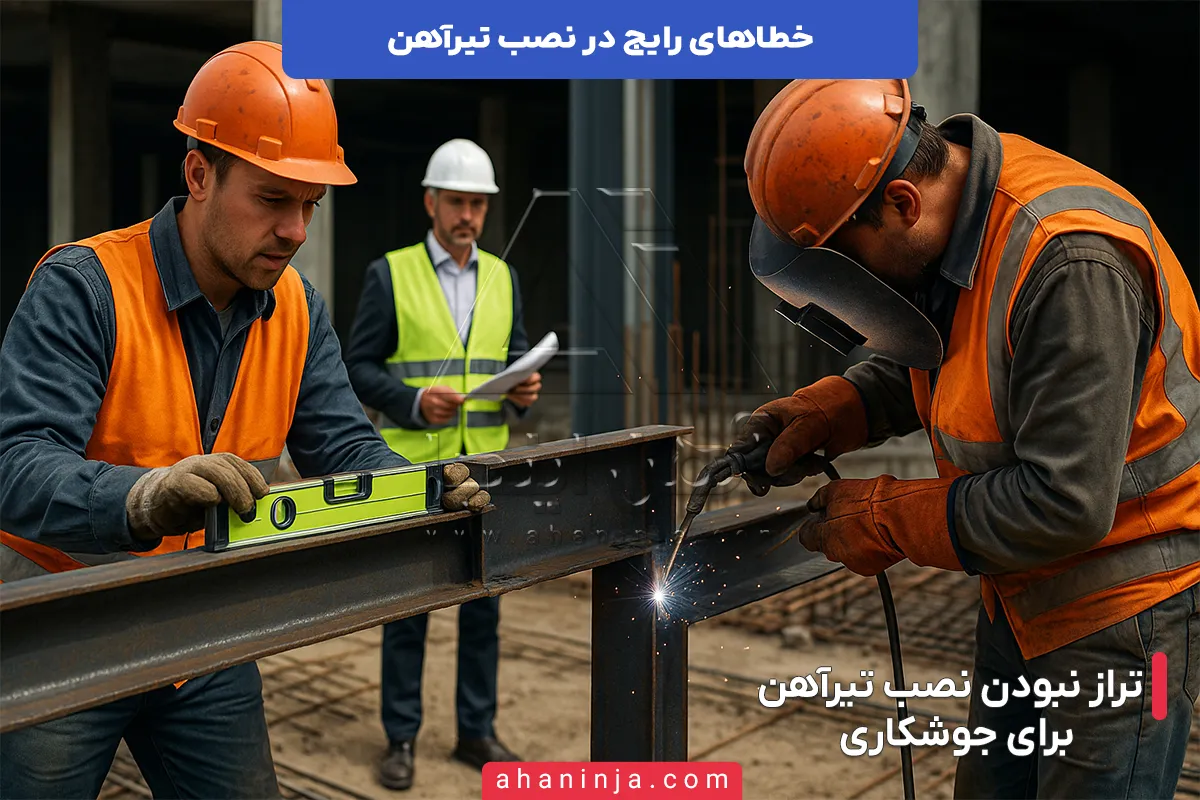

2. عدم تراز مناسب تیرها در زمان نصب

در نصب سازه‌های فولادی، تراز بودن تیرآهن‌ها از مهم‌ترین اصول اجرایی است. گاهی در کارگاه‌ها مشاهده می‌شود که نصاب‌ها بدون استفاده از ابزار دقیق تراز، تیرها را صرفاً بر اساس دید چشمی یا تجربه تنظیم می‌کنند. این کار در ظاهر سریع‌تر انجام می‌شود، اما در واقع، یکی از پرهزینه‌ترین خطاهای پنهان در پروژه‌های فولادی است.

زمانی که تیرها در امتداد افق هم‌سطح نصب نشوند، نیروهای وارده به‌طور یکنواخت در سازه توزیع نمی‌شوند. این موضوع در کوتاه‌مدت شاید محسوس نباشد، اما در طول زمان باعث نشست‌های موضعی، ترک در سقف‌ها، تغییر شکل تیرها و حتی ضعف در اتصالات جوشی یا پیچی می‌شود. علاوه بر آن، در سازه‌هایی که دهانه‌های طولانی دارند، عدم تراز تیرها می‌تواند در عملکرد سقف و دیوارها نیز اختلال ایجاد کند.

کارشناسان فنی آهن اینجا در بررسی‌های میدانی خود بارها مشاهده کرده‌اند که حتی چند میلی‌متر اختلاف در تراز، در سازه‌های چندطبقه می‌تواند اختلاف ارتفاع محسوسی در کف طبقات به‌وجود آورد. این خطا معمولاً در مراحل پایانی ساخت و هنگام نصب در و پنجره‌ها یا کف‌سازی آشکار می‌شود، زمانی که اصلاح آن دیگر ساده یا کم‌هزینه نیست.

راه‌حل:

برای جلوگیری از هرگونه مشکل در تراز تیرها، باید از ابزارهای دقیق اندازه‌گیری و کنترل موقعیت استفاده شود. رعایت چند مرحله ساده اما فنی می‌تواند از بروز خطاهای پرهزینه در آینده جلوگیری کند:

1. استفاده از ابزارهای دقیق تراز (تراز لیزری یا دوربین نقشه‌برداری)
   به‌جای روش‌های چشمی یا سنتی، باید از تراز لیزری یا توتال استیشن برای کنترل موقعیت افقی و عمودی تیرها استفاده شود. این ابزارها با دقت میلی‌متری اختلاف سطح را مشخص می‌کنند و اجازه نمی‌دهند کوچک‌ترین انحرافی در مسیر نصب ایجاد شود.
2. نصب موقت تیرها پیش از جوشکاری نهایی
   تیرها نباید بلافاصله پس از قرارگیری، جوشکاری نهایی شوند. ابتدا باید با جوش‌های موقت یا Tack Weld تثبیت شوند تا در صورت مشاهده اختلاف تراز، امکان اصلاح وجود داشته باشد. این روش به مجری اجازه می‌دهد قبل از نهایی‌سازی اتصالات، موقعیت تیر را دقیق تنظیم کند.
3. بررسی هم‌راستایی تیرها با ستون‌ها و تیرهای مجاور
   در سازه‌های پیچیده یا چندطبقه، تراز بودن هر تیر تنها زمانی معنا دارد که با محورهای سازه‌ای اصلی منطبق باشد. بنابراین لازم است قبل از هر نصب، محورهای ستون و تیرهای مجاور با ابزار نقشه‌برداری کنترل شوند تا خطای انباشته در ارتفاع طبقات به‌وجود نیاید.
4. استفاده از صفحات نشیمن (Base Plate) با تنظیم دقیق ارتفاع
   در محل اتصال تیر به ستون یا فونداسیون، معمولاً از صفحات فولادی به نام Base Plate استفاده می‌شود. این صفحات باید قبل از جوشکاری اصلی با ورق‌های زیرسری قابل تنظیم (Shim Plate) تنظیم شوند تا اختلاف ارتفاع جبران گردد. استفاده از ملات‌های غیرتخصصی یا روش‌های غیراستاندارد در این بخش می‌تواند منجر به نشست ناگهانی تیر پس از بارگذاری شود.
5. بازرسی نهایی تراز توسط مهندس ناظر پیش از بتن‌ریزی سقف
   پس از نصب همه تیرها، مهندس ناظر باید یک مرحله بازرسی نهایی انجام دهد تا تراز کلی اسکلت تایید شود. این بررسی به‌خصوص قبل از اجرای سقف اهمیت دارد، زیرا پس از بتن‌ریزی، اصلاح تراز عملاً غیرممکن خواهد بود. در این مرحله، گزارش دقیق تراز طبقات باید در پرونده اجرایی پروژه ثبت شود.

تراز مناسب تیرآهن‌ها نه تنها ضامن تقسیم صحیح بارهای سازه‌ای است، بلکه کیفیت ظاهری و هندسی سازه را نیز حفظ می‌کند. بی‌توجهی به این موضوع، در نهایت باعث بروز ناهماهنگی در اجرای نما، کف، درب‌ها و سایر اجزای معماری خواهد شد. بنابراین رعایت دقت در تراز تیرها، نشانه‌ای از حرفه‌ای بودن تیم اجرایی و پایبندی به استانداردهای مهندسی است.

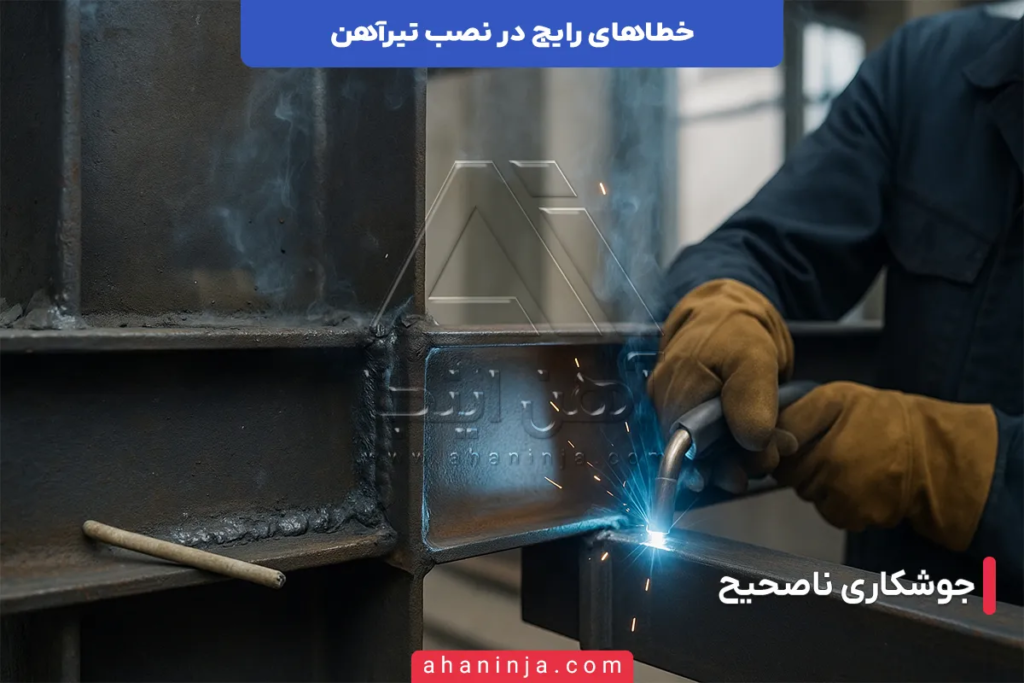

3. اجرای نادرست جوشکاری اتصالات تیرآهن‌ها

اتصالات جوشی، قلب یک سازه فولادی هستند. در واقع، اگر تیرآهن‌ها به درستی به یکدیگر متصل نشوند، حتی بهترین طراحی سازه نیز نمی‌تواند عملکرد مطلوبی داشته باشد. یکی از خطاهای رایج در نصب تیرآهن، جوشکاری غیراستاندارد و استفاده از روش‌های نادرست در اتصال اجزای فولادی است؛ خطایی که معمولاً در ظاهر ساده به نظر می‌رسد، اما در عمل می‌تواند منجر به شکست اتصالات، کاهش مقاومت سازه در برابر نیروهای جانبی و حتی فروپاشی موضعی شود.

در بررسی‌های میدانی کارشناسان فنی آهن اینجا، بارها دیده شده است که جوش‌ها به‌صورت ناپیوسته، ناهموار و با الکترود نامناسب اجرا می‌شوند. گاهی سطح تیرآهن‌ها پیش از جوشکاری از زنگ‌زدگی، گرد و غبار یا روغن‌های صنعتی پاک نمی‌شود و همین موضوع باعث می‌شود که نفوذ فلز جوش در سطح اتصال کامل نباشد. نتیجه آن، اتصالی ضعیف است که در ظاهر محکم به نظر می‌رسد اما در هنگام اعمال بار واقعی، به سرعت گسیخته می‌شود.

در پروژه‌های صنعتی و عمرانی، این اشتباه بیشتر در اتصالات بحرانی مانند محل اتصال تیر به ستون یا تیر به ورق تقویتی اتفاق می‌افتد. چنین خطاهایی در زمان زلزله یا تغییر بار ناگهانی، می‌تواند عملکرد کل سازه را مختل کند.

راه‌حل:

برای دستیابی به اتصالات ایمن و بادوام، لازم است عملیات جوشکاری مطابق با اصول مهندسی، استانداردهای ملی و با استفاده از تجهیزات و نیروی کار متخصص انجام شود. در ادامه، مهم‌ترین گام‌ها برای اجرای صحیح جوشکاری آورده شده است:

• آماده‌سازی کامل سطح قبل از جوشکاری
  سطح تیرآهن در محل اتصال باید کاملاً تمیز، بدون زنگ‌زدگی، رنگ، گرد و چربی باشد. وجود هرگونه آلودگی روی سطح فلز مانع از نفوذ مناسب فلز جوش و چسبندگی آن می‌شود. در کارگاه‌های حرفه‌ای، معمولاً از سنگ فرز یا برس سیمی صنعتی برای آماده‌سازی سطح استفاده می‌شود تا محل اتصال به‌طور کامل براق و عاری از زنگ‌زدگی شود.
• انتخاب الکترود مناسب بر اساس نوع فولاد و ضخامت تیرآهن
  الکترودها نقش تعیین‌کننده‌ای در کیفیت اتصال دارند. استفاده از الکترودهای E6013 برای جوش‌های معمولی و E7018 برای اتصالات بحرانی توصیه می‌شود. این الکترودها بسته به ضخامت تیرآهن، جریان مناسب و شرایط محیطی انتخاب می‌شوند. استفاده از الکترودهای نامرغوب یا نگهداری‌شده در محیط مرطوب می‌تواند باعث ایجاد حفره (Porosity) در جوش شود.
• رعایت دمای مناسب در حین و پس از جوشکاری
  دمای پایین در زمان جوش باعث نفوذ ناکافی فلز جوش، و دمای بیش از حد موجب سوختگی یا تردی اتصال می‌شود. برای تیرآهن‌های سنگین‌تر، لازم است پیش‌گرمایش انجام شود تا از ایجاد ترک‌های حرارتی جلوگیری گردد. همچنین در مناطق سردسیر، جوشکاری باید با رعایت حداقل دمای محیط و پوشش بادگیر انجام شود تا کیفیت اتصال کاهش نیابد.
• اجرای چندپاس جوش برای اتصالات ضخیم و بحرانی
  در اتصالاتی با ضخامت زیاد، جوش باید در چند مرحله (چندپاس) انجام شود تا فلز جوش به‌صورت لایه‌لایه در عمق نفوذ کند. جوش تک‌پاس در این موارد خطرناک است، زیرا تنها سطح اتصال را پر می‌کند و در برابر بارهای خمشی یا برشی مقاومت کافی ندارد.
• بازرسی کیفی جوش پس از اتمام کار
  پس از پایان جوشکاری، باید کیفیت اتصال با روش‌های غیرمخرب (NDT) بررسی شود. تست‌هایی مانند تست مایع نافذ (PT) برای تشخیص ترک‌های سطحی و تست التراسونیک (UT) برای بررسی عمق نفوذ جوش، ضروری هستند. در پروژه‌های بزرگ، گزارش این تست‌ها به عنوان بخشی از مستندات فنی سازه ثبت می‌شود.
• استفاده از جوشکاران دارای گواهی مهارت فنی معتبر
  کیفیت نهایی جوش، بیش از هر چیز به مهارت جوشکار بستگی دارد. استفاده از نیروی غیرمتخصص ممکن است در ظاهر هزینه را کاهش دهد، اما در واقع ریسک پروژه را به‌شدت افزایش می‌دهد. جوشکارانی که دارای گواهی AWS یا کارت مهارت فنی معتبر هستند، با اصول دما، زاویه، جریان و توالی پاس‌ها آشنا بوده و اتصالات ایمن‌تری ایجاد می‌کنند.

در نهایت، اجرای صحیح جوشکاری اتصالات تیرآهن به معنای تضمین عملکرد سازه در شرایط بحرانی است. هرچند رعایت استانداردهای جوشکاری ممکن است در نگاه اول زمان‌بر به نظر برسد، اما در مقایسه با خسارات احتمالی ناشی از اتصالات ضعیف، هزینه‌ای ناچیز محسوب می‌شود. در پروژه‌های حرفه‌ای، کیفیت جوش نه‌تنها نشانه‌ی دقت فنی بلکه معیار اصلی اعتمادپذیری سازه است.

4. برش یا سوراخ‌کاری غیرمهندسی در تیرآهن‌ها

در فرآیند اجرای سازه‌های فولادی، گاهی لازم است تیرآهن‌ها برای عبور تأسیسات، نصب اتصالات یا کاهش وزن سازه برش داده شوند یا در آن‌ها سوراخ ایجاد شود. اگر این عملیات بدون محاسبات دقیق و نظارت مهندسی انجام شود، می‌تواند یکی از خطرناک‌ترین خطاهای رایج در نصب تیرآهن باشد. برش یا سوراخ‌کاری نادرست موجب کاهش مقاومت مقطع، تمرکز تنش در محل برش، افت پایداری تیر و حتی شکست سازه در نقاط حساس می‌شود.

در بسیاری از پروژه‌ها، پیمانکاران اجرایی برای تسریع کار یا صرفه‌جویی در هزینه، از برش‌های دستی یا سوراخ‌کاری با دستگاه‌های غیر دقیق استفاده می‌کنند. در ظاهر شاید تفاوتی دیده نشود، اما از دیدگاه مهندسی، کوچک‌ترین انحراف از محل تعیین‌شده یا زاویه اشتباه می‌تواند رفتار کل سازه را تغییر دهد. در یکی از بررسی‌های میدانی کارشناسان آهن اینجا، مشاهده شد که یک تیرآهن در محل ناحیه بحرانی خمش (نزدیک به وسط دهانه) برای عبور لوله برش خورده بود؛ همین خطا باعث تغییر مسیر تنش و در نهایت شکست موضعی در تیر شد.

راه‌حل:

هرگونه برش یا سوراخ‌کاری روی تیرآهن باید تنها با تأیید مهندس طراح سازه، طبق استانداردهای معتبر و با استفاده از تجهیزات دقیق انجام شود. رعایت اصول زیر، ضامن ایمنی و دوام سازه در برابر این نوع خطاها است:

1. تعیین محل دقیق برش یا سوراخ بر اساس نقشه سازه‌ای
   پیش از هرگونه عملیات، باید نقشه‌های محاسباتی و اجرایی توسط مهندس طراح بررسی شود. سوراخ‌ها یا بریدگی‌ها نباید در نواحی بحرانی تیر ایجاد شوند؛ محل مناسب معمولاً در نزدیکی محور خنثی یا نواحی با تنش کمتر است. هر سوراخی که خارج از محل مجاز ایجاد شود، موجب افزایش تنش‌های برشی و تمرکز نیرو در همان نقطه خواهد شد.
2. استفاده از دستگاه‌های دقیق CNC یا پلاسما برش صنعتی
   برش با روش‌های سنتی مانند سنگ فرز یا هوا برش (برش با شعله) باعث گرم شدن بیش از حد فلز و تغییر ساختار مولکولی آن می‌شود. این موضوع منجر به تردی فلز و کاهش مقاومت موضعی خواهد شد. بهترین روش، استفاده از دستگاه‌های CNC یا واترجت است که دقت بالا و کنترل حرارتی مناسبی دارند و باعث حفظ خواص مکانیکی تیر می‌شوند.
3. در نظر گرفتن فاصله مجاز سوراخ‌ها از لبه تیر و از یکدیگر
   فاصله مرکز سوراخ‌ها باید به اندازه‌ای باشد که اثر تمرکز تنش‌ها با یکدیگر تداخل نکند. طبق استاندارد AISC، فاصله حداقل بین دو سوراخ برابر با دو برابر قطر سوراخ و فاصله از لبه تیر نیز نباید کمتر از ۱.۵ برابر قطر سوراخ باشد. رعایت این فواصل از ایجاد شکست‌های موضعی در اطراف سوراخ جلوگیری می‌کند.
4. اجتناب از برش تیر در ناحیه میانی دهانه یا محل اتصال به ستون
   در تیرهای خمشی، بیشترین لنگر در وسط دهانه و بیشترین برش در محل اتصال به ستون رخ می‌دهد. هرگونه برش در این نقاط می‌تواند مقاومت خمشی تیر را به‌شدت کاهش دهد. بنابراین، هرگونه تغییر در این بخش‌ها باید صرفاً با طراحی مجدد مقطع و تأیید مهندس سازه انجام شود.
5. مقاوم‌سازی محل‌های برش‌خورده با ورق تقویتی (Stiffener Plate)
   در مواردی که برش یا سوراخ‌کاری اجتناب‌ناپذیر است، باید ناحیه موردنظر با ورق‌های تقویتی پوشش داده شود. این ورق‌ها نیروهای متمرکز را توزیع کرده و مانع از گسیختگی در محل برش می‌شوند. ضخامت و ابعاد ورق باید متناسب با ضخامت تیر و محل آسیب تعیین گردد.
6. انجام بازرسی و کنترل کیفیت پس از عملیات برش یا سوراخ‌کاری
   پس از پایان کار، باید محل‌های برش بازرسی بصری و در صورت نیاز با روش‌های غیرمخرب مانند تست ذرات مغناطیسی (MT) بررسی شود تا ترک‌های ریز یا ناپیوستگی‌های احتمالی شناسایی شوند. همچنین استفاده از رنگ ضدزنگ یا پرایمر اپوکسی در محل‌های برش برای جلوگیری از خوردگی الزامی است.

برش یا سوراخ‌کاری در تیرآهن، اگر به‌درستی و تحت نظارت فنی انجام شود، نه‌تنها خطرناک نیست بلکه در برخی موارد ضروری و کاربردی است. اما زمانی که بدون محاسبه و کنترل مهندسی اجرا شود، یکی از مهم‌ترین عوامل ضعف سازه و کاهش عمر مفید ساختمان به شمار می‌آید. رعایت این اصول ساده اما حیاتی، هزینه‌های تعمیر، تقویت یا تعویض مقاطع فولادی را به‌طور چشمگیری کاهش می‌دهد و تضمین‌کننده ایمنی بلندمدت سازه خواهد بود.

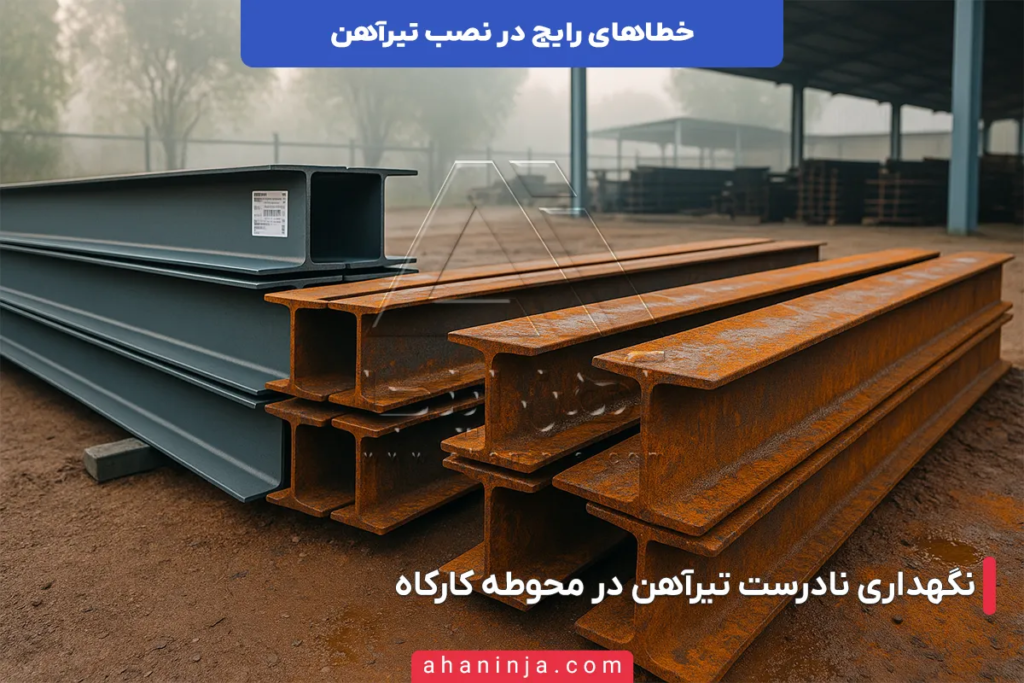

5. عدم کنترل خوردگی و زنگ‌زدگی تیرآهن قبل از نصب

در پروژه‌های فولادی، یکی از عواملی که اغلب نادیده گرفته می‌شود اما تأثیر مستقیم بر دوام سازه دارد، خوردگی و زنگ‌زدگی تیرآهن پیش از نصب است. تیرآهن‌ها معمولاً از محل کارخانه تا زمان اجرا مدت زیادی در انبار، فضای باز یا محوطه کارگاه باقی می‌مانند. در این مدت، تماس با رطوبت، باران یا خاک مرطوب باعث می‌شود سطح فلز به‌تدریج اکسید شود و زنگ‌زدگی شکل بگیرد. در ظاهر شاید این زنگ سطحی بی‌اهمیت به نظر برسد، اما در واقع می‌تواند در بلندمدت باعث کاهش ضخامت مؤثر مقطع، تضعیف چسبندگی رنگ و کاهش مقاومت در برابر بارهای خمشی و برشی شود.

در بررسی‌های کارشناسان آهن اینجا، بارها مشاهده شده که تیرآهن‌های زنگ‌زده بدون هیچگونه تمیزکاری یا رنگ‌آمیزی مستقیماً در سازه نصب شده‌اند. این موضوع نه‌تنها از نظر فنی نادرست است بلکه در مناطق مرطوب یا صنعتی می‌تواند باعث شروع زنجیره خوردگی پیشرونده شود؛ یعنی حتی پس از نصب، روند تخریب فلز ادامه پیدا کند و به سایر بخش‌های سازه سرایت کند.

در واقع، زنگ‌زدگی تیرآهن مانند بیماری خاموشی است که اگر در مرحله نصب کنترل نشود، در آینده هزینه‌های سنگینی برای تعمیر، رنگ‌آمیزی مجدد یا حتی تعویض بخش‌هایی از سازه به‌همراه خواهد داشت.

راه‌حل:

برای جلوگیری از تأثیر خوردگی و اطمینان از سلامت تیرآهن پیش از نصب، رعایت چند مرحله اساسی و فنی ضروری است. این اقدامات هم در زمان نگهداری و هم پیش از اجرای نهایی باید انجام شوند تا عمر مفید سازه افزایش یابد:

• نگهداری تیرآهن‌ها در محل خشک و دارای تهویه مناسب
  تیرآهن‌ها باید در انبارهایی نگهداری شوند که کف آن‌ها سیمانی یا آسفالتی و فاقد تماس مستقیم با خاک و رطوبت باشند. در کارگاه‌های حرفه‌ای، تیرآهن‌ها معمولاً روی پایه‌های فلزی یا پالت‌های چوبی در ارتفاع حداقل ۲۰ سانتی‌متری از سطح زمین قرار داده می‌شوند. همچنین تهویه مناسب در فضای انبار باعث جلوگیری از تجمع بخار آب روی سطوح فولادی می‌شود.
• پوشش‌دهی تیرآهن‌ها با برزنت یا سایه‌بان فلزی در محیط‌های باز
  اگر امکان نگهداری در فضای سرپوشیده وجود ندارد، باید از پوشش‌های مقاوم مانند برزنت ضدآب یا سایه‌بان فلزی با جریان هوا استفاده شود. پوشاندن کامل تیرها با نایلون یا پلاستیک اشتباه است، چون باعث حبس رطوبت و تسریع زنگ‌زدگی می‌شود.
• تمیزکاری کامل سطح پیش از نصب (سندبلاست یا برس سیمی صنعتی)
  پیش از نصب تیرآهن، سطح آن باید با سندبلاست (Sandblasting) یا برس سیمی صنعتی تمیز شود تا هرگونه زنگ، گرد و غبار یا چربی از بین برود. در کارگاه‌های حرفه‌ای از دستگاه‌های سندبلاست با فشار بالا استفاده می‌شود که می‌توانند زنگ را از عمق سطح فلز پاک کنند. پس از تمیزکاری، سطح باید کاملاً خشک شود تا آماده رنگ‌آمیزی یا پوشش‌دهی باشد.
• استفاده از رنگ‌ها و پرایمرهای ضدزنگ صنعتی استاندارد
  بلافاصله پس از تمیزکاری، تیرآهن باید با یک لایه پرایمر اپوکسی یا زینک‌ریچ پرایمر (Zinc-Rich Primer) پوشش داده شود. این رنگ‌ها علاوه بر محافظت در برابر رطوبت، خاصیت چسبندگی بالا و دوام طولانی‌مدت دارند. در مناطق صنعتی یا ساحلی، استفاده از سیستم‌های چندلایه پوششی شامل پرایمر، لایه میانی و رنگ نهایی توصیه می‌شود.
• استفاده از پوشش‌های ویژه برای مناطق با شرایط اقلیمی خاص
  در مناطق شمالی یا جنوبی کشور که رطوبت و شوری هوا بالاست، تنها رنگ ضدزنگ کافی نیست. در این مناطق، استفاده از پوشش‌های گالوانیزه گرم (Hot-Dip Galvanizing) بهترین روش است. این فرایند با ایجاد لایه‌ای از روی بر سطح فولاد، مانع تماس اکسیژن و رطوبت با فلز پایه می‌شود و عمر مقاطع فولادی را چندین برابر افزایش می‌دهد.
• بازرسی و کنترل دوره‌ای تیرآهن‌ها در انبار تا زمان نصب
  در انبارهای بزرگ، معمولاً تیرآهن‌ها تا چند هفته یا حتی چند ماه قبل از نصب ذخیره می‌شوند. لازم است در این مدت، بازدید دوره‌ای انجام شود تا اگر زنگ‌زدگی سطحی مشاهده شد، سریعاً تمیز و رنگ‌آمیزی شود. ثبت تاریخ ورود، شماره سری تولید و وضعیت ظاهری تیرها در فرم‌های کنترل کیفی باعث حفظ نظم و پیشگیری از اشتباهات اجرایی خواهد شد.
• پاکسازی و بازبینی محل‌های برش یا جوش پیش از رنگ‌آمیزی نهایی
  در بسیاری از پروژه‌ها، عملیات جوشکاری یا برش پس از رنگ‌آمیزی اولیه انجام می‌شود. در این حالت، محل‌های جدید بدون پوشش باقی می‌مانند و سریع‌تر دچار خوردگی می‌شوند. باید پس از هر مرحله برش یا جوش، نواحی تازه فلز با اسپری پرایمر فوری یا رنگ ضدزنگ بازسازی شوند تا سطح فولاد کاملاً ایزوله شود.

کنترل خوردگی تیرآهن پیش از نصب، اقدامی پیشگیرانه اما حیاتی است. رعایت همین چند مرحله ساده، عمر مفید سازه را افزایش می‌دهد، هزینه‌های نگهداری را کاهش می‌دهد و از نظر فنی، سازه‌ای مطمئن و ماندگار ایجاد می‌کند. کارشناسان آهن اینجا همواره توصیه می‌کنند که کنترل وضعیت ظاهری و فیزیکی تیرآهن‌ها پیش از نصب، همان‌قدر اهمیت دارد که محاسبات فنی و مهندسی در طراحی سازه.

6. بی‌توجهی به گشتاور اتصالات پیچ و مهره‌ای

در سازه‌های فولادی مدرن، استفاده از اتصالات پیچ و مهره‌ای به دلیل سرعت نصب، قابلیت باز و بسته شدن و کنترل دقیق کیفیت، به‌طور گسترده جایگزین بسیاری از اتصالات جوشی شده است. اما یکی از خطاهای رایج در نصب تیرآهن، بی‌توجهی به میزان گشتاور لازم در بستن پیچ‌ها است. پیچ‌هایی که بیش از حد سفت یا شل بسته شوند، می‌توانند تعادل نیروها را در اتصال به هم بزنند و در نتیجه باعث تمرکز تنش، تغییر شکل مقاطع یا حتی شکست در محل اتصال شوند.

در بررسی‌های میدانی کارشناسان آهن اینجا، موارد زیادی مشاهده شده که مجریان بدون استفاده از ابزار کنترل گشتاور، پیچ‌ها را تنها بر اساس حس دست یا با آچارهای معمولی سفت کرده‌اند. در نگاه اول، اتصال محکم به نظر می‌رسد، اما در واقع یا بیش از حد سفت است و رزوه پیچ را آسیب می‌زند، یا به اندازه کافی سفت نشده و در برابر نیروهای دینامیکی (مانند باد یا زلزله) دچار لقی و شل‌شدگی می‌شود.

استانداردهای بین‌المللی مانند AISC و EN 14399 تأکید دارند که در اتصالات سازه‌ای، گشتاور پیچ باید با دقت مشخص و کنترل شود تا اتصال ایمن و قابل اعتماد باشد.

راه‌حل:

برای اطمینان از عملکرد صحیح اتصالات پیچ و مهره‌ای، رعایت اصول زیر الزامی است. این مراحل نه‌تنها از بروز خطا در نصب جلوگیری می‌کند، بلکه دوام و استحکام سازه را به‌طور چشمگیری افزایش می‌دهد:

1. استفاده از پیچ و مهره‌های استاندارد با گرید مقاومتی مناسب
   پیچ‌ها باید از نوع صنعتی و دارای گواهی مقاومت باشند. متداول‌ترین گریدها برای سازه‌های فولادی، 8.8 و 10.9 هستند. این گریدها نشان‌دهنده میزان مقاومت کششی و تسلیم فولاد مورد استفاده در ساخت پیچ‌اند. استفاده از پیچ‌های غیراستاندارد یا بدون مشخصات فنی ممکن است باعث گسیختگی زودرس در شرایط بارگذاری شدید شود.
2. استفاده از آچار گشتاورسنج (Torque Wrench) برای کنترل دقیق میزان سفتی
   در هنگام نصب، گشتاور پیچ باید مطابق با دستورالعمل سازنده یا جدول‌های استاندارد محاسبه شود. استفاده از آچار گشتاورسنج یا ترکمتر دیجیتال این امکان را فراهم می‌کند که نیروی بستن پیچ در مقدار دقیق و یکنواخت اعمال شود. در اتصالات حیاتی مانند تیر به ستون یا بادبندها، استفاده از ابزارهای مکانیزه و کالیبره‌شده ضروری است.
3. کنترل مرحله‌ای بستن پیچ‌ها برای توزیع یکنواخت نیرو
   تمام پیچ‌ها نباید به‌صورت ناگهانی و کامل سفت شوند. در هر اتصال، پیچ‌ها باید در چند مرحله و به‌صورت متقارن سفت شوند تا نیروها به‌طور یکنواخت بین آن‌ها توزیع شود. این روش مانع از ایجاد تمرکز تنش در یک نقطه خاص و تغییر شکل ورق‌ها یا صفحات اتصال می‌شود.
4. استفاده از واشرهای فنری یا لاک‌مهره برای جلوگیری از شل‌شدن در اثر ارتعاش
   در اتصالاتی که در معرض ارتعاش یا بارهای متناوب هستند، استفاده از واشر فنری، قفل‌مهره (Lock Nut) یا مواد قفل‌کننده رزوه مانند Thread Locker ضروری است. این اجزا مانع از باز شدن تدریجی مهره‌ها در اثر لرزش و تغییرات دما می‌شوند.
5. بررسی مجدد گشتاور پس از نصب اولیه و پیش از بارگذاری سازه
   پس از نصب همه اتصالات، باید کنترل نهایی با ابزار گشتاورسنج انجام شود تا از یکنواخت بودن فشار بین پیچ‌ها اطمینان حاصل شود. در برخی پروژه‌ها، مخصوصاً سازه‌های چندطبقه، این کنترل در دو مرحله انجام می‌شود:
   1- یک‌بار پس از نصب اولیه،
   2- و بار دیگر پیش از بتن‌ریزی یا بارگذاری سقف.
6. استفاده از پیچ‌های پیش‌تنیده (High Strength Friction Grip – HSFG) در اتصالات بحرانی
   در اتصالاتی که بارهای جانبی یا ارتعاشی زیادی دارند، پیچ‌های معمولی کافی نیستند. در این شرایط باید از پیچ‌های پیش‌تنیده یا اصطکاکی (HSFG) استفاده شود که با اعمال گشتاور بالا، اصطکاک بین صفحات را افزایش داده و مانع از لغزش در محل اتصال می‌شوند. این نوع پیچ‌ها معمولاً در سازه‌های صنعتی، پل‌ها و ساختمان‌های بلند استفاده می‌شوند.
7. مستندسازی گشتاورها و ثبت نتایج در فرم‌های کنترل کیفیت (QC)
   در پروژه‌های استاندارد، پس از نصب، مقدار گشتاور هر اتصال باید ثبت و توسط مهندس ناظر تأیید شود. این کار باعث می‌شود در آینده، در صورت بروز مشکل، بتوان علت آن را به‌صورت دقیق بررسی کرد.

بی‌توجهی به گشتاور اتصالات پیچ و مهره‌ای نه‌تنها استحکام سازه را به خطر می‌اندازد، بلکه می‌تواند منجر به تغییر شکل دائمی یا شکست ناگهانی در نقاط اتصال شود. در مقابل، اجرای اصولی این اتصالات باعث افزایش دوام، ایمنی و اطمینان کلی سازه خواهد شد.

«کارشناسان فنی آهن اینجا تأکید می‌کنند که کیفیت نهایی سازه فقط به نوع تیرآهن وابسته نیست، بلکه به جزئیاتی مانند نحوه بستن پیچ‌ها، گشتاور دقیق و کنترل نهایی بستگی دارد؛ جزئیاتی که تفاوت بین یک سازه ایمن و یک خطر پنهان را رقم می‌زنند.»

7. نادیده گرفتن درز انقطاع و انبساط حرارتی در سازه‌های بزرگ

در سازه‌های فولادی بزرگ و چنددهانه، درز انقطاع و انبساط حرارتی نقشی حیاتی در پایداری و دوام سازه دارند. بسیاری از مجریان، به‌ویژه در پروژه‌های میان‌طبقه یا صنعتی، تصور می‌کنند که چون فولاد مقاومت بالایی دارد، نیاز به درز انقطاع نیست؛ در حالی که این یکی از اشتباهات رایج و پرریسک در نصب تیرآهن محسوب می‌شود. تغییرات دمایی باعث انبساط یا انقباض طولی در تیرآهن‌ها می‌شود و در نبود فضای مناسب برای این تغییرات، تنش‌های فشاری و کششی ناخواسته در سازه ایجاد خواهد شد.

به بیان ساده‌تر، فولاد نیز مانند هر ماده دیگری در برابر گرما منبسط و در برابر سرما منقبض می‌شود. اگر این حرکت طبیعی در سازه محدود شود، نیروهای حاصل از آن در اتصالات، صفحات نشیمن و حتی ستون‌ها جمع می‌شوند و به مرور باعث تاب‌برداشتگی، تغییر شکل تیرها و شکاف در اجزای متصل به سازه خواهند شد. در برخی موارد، این تغییرات می‌توانند باعث شکست موضعی جوش‌ها یا باز شدن اتصالات پیچ و مهره‌ای شوند.

در تجربه‌های اجرایی کارشناسان آهن اینجا، در پروژه‌هایی که درز انقطاع در طراحی نادیده گرفته شده بود، پس از گذشت تنها چند سال از بهره‌برداری، نشانه‌هایی از تغییر فرم تیرهای اصلی و باز شدن درزهای سقف مشاهده شد؛ مواردی که اصلاح آن‌ها پس از اتمام ساخت بسیار پرهزینه و پیچیده بود.

راه‌حل:

درز انقطاع باید از مرحله طراحی تا اجرای نهایی با دقت در نظر گرفته شود تا اثرات حرارتی و ارتعاشی به حداقل برسد. رعایت چند اصل فنی زیر، از بروز این خطا در سازه‌های فولادی جلوگیری می‌کند.

• پیش‌بینی درز انقطاع در طراحی معماری و سازه‌ای طبق مقررات ملی ساختمان
  مطابق با مبحث دهم مقررات ملی ساختمان (طرح و اجرای ساختمان‌های فولادی)، برای ساختمان‌هایی با طول بیش از ۴۰ متر، باید درز انقطاع به‌منظور جذب تغییرات طولی ناشی از حرارت و ارتعاش در نظر گرفته شود. در ساختمان‌های بلند یا با پلان‌های پیچیده، فاصله درز انقطاع می‌تواند بین ۳۰ تا ۴۵ متر متغیر باشد. این فاصله به نوع فولاد، شرایط اقلیمی و موقعیت جغرافیایی پروژه بستگی دارد.
• اجرای درز انقطاع حرارتی با صفحات لغزنده (Sliding Bearing Plate)
  در محل اتصال تیرهای بلند، باید از صفحات لغزنده فولادی یا پلاستیکی مقاوم به حرارت استفاده شود تا امکان حرکت جزئی تیر در زمان تغییرات دمایی فراهم گردد. این صفحات معمولاً بین تیر و نشیمن یا در محل اتصال تیر به ستون نصب می‌شوند و با لایه‌ای از گریس صنعتی پوشانده می‌شوند تا حرکت نرم و بدون اصطکاک انجام شود.
• استفاده از نوارهای عایق و الاستومری در محل درز انقطاع
  در بخش‌هایی از سازه که درز انقطاع به داخل فضای ساختمان نفوذ می‌کند (مانند سقف یا دیوارها)، باید از نوارهای الاستومری یا مواد عایق حرارتی استفاده شود. این نوارها علاوه بر جلوگیری از انتقال حرارت و صدا، از نفوذ آب و گرد و غبار نیز جلوگیری می‌کنند.
• در نظر گرفتن انبساط حرارتی در طراحی تیرهای طولانی
  در تیرهایی که طول زیاد دارند، به‌ویژه در سقف‌های طویل یا سوله‌های صنعتی، باید تغییر طول ناشی از اختلاف دما در طراحی لحاظ شود. به‌عنوان مثال، تیر فولادی با طول ۳۰ متر در اثر افزایش دما به میزان ۴۰ درجه سانتی‌گراد ممکن است تا ۱۵ میلی‌متر افزایش طول پیدا کند. اگر این میزان تغییر در طراحی پیش‌بینی نشود، نیروهای فشاری قابل‌توجهی در محل اتصال تیرها ایجاد خواهد شد.
• کنترل انبساط در سازه‌های صنعتی و پل‌های فولادی
  در سازه‌هایی مانند پل‌ها یا سالن‌های صنعتی با سقف فلزی، استفاده از یاتاقان‌های لغزنده یا نئوپرن (Neoprene Bearings) در محل تکیه‌گاه‌ها ضروری است. این تجهیزات ضمن تحمل وزن سازه، امکان حرکت طولی را نیز فراهم می‌کنند و مانع از انتقال نیروهای حرارتی به ستون‌ها می‌شوند.
• اجرای درز انقطاع لرزه‌ای بین سازه‌های مجاور
  در پروژه‌هایی که دو ساختمان مجاور هم ساخته می‌شوند، فاصله بین دو سازه باید به‌اندازه‌ای باشد که در زمان زلزله از برخورد آن‌ها جلوگیری شود. مقدار این فاصله (درز لرزه‌ای) معمولاً بین ۲ تا ۵ سانتی‌متر به ازای هر طبقه در نظر گرفته می‌شود. در صورتی که این فاصله لحاظ نشود، در هنگام زلزله احتمال ضربه سازه‌ای (Pounding Effect) بین دو ساختمان وجود دارد.
• بازرسی و نگهداری دوره‌ای درزهای انقطاع پس از بهره‌برداری
  در طول زمان، گردوغبار، ملات یا مصالح اضافی ممکن است فضای خالی درز انقطاع را پر کند و عملکرد آن را مختل کند. لازم است در دوره‌های نگهداری سازه، درزها بررسی و در صورت نیاز تمیز یا مجدداً روان‌کاری شوند. در پروژه‌های صنعتی، این کار باید به‌صورت سالانه انجام شود.

نادیده گرفتن درز انقطاع شاید در مراحل اولیه ساخت تأثیری قابل مشاهده نداشته باشد، اما در بلندمدت، پیامدهای آن بسیار جدی است. از تاب‌برداشتگی تیرها و ترک در سقف گرفته تا گسیختگی در اتصالات، همگی از نتایج این بی‌توجهی هستند.

«رعایت اصول درز انقطاع نه‌تنها نشانه‌ی دقت مهندسی و کیفیت اجرا است، بلکه تضمینی برای دوام و ایمنی سازه در برابر تغییرات حرارتی و لرزه‌ای محسوب می‌شود. کارشناسان آهن اینجا توصیه می‌کنند که در هر پروژه فولادی، درزهای انقطاع به‌عنوان بخشی از طراحی اصلی سازه در نظر گرفته شوند.»

8. اشتباه در جهت نصب و محل قرارگیری تیرآهن‌ها

در سازه‌های فولادی، جهت و محل قرارگیری تیرآهن‌ها نقش تعیین‌کننده‌ای در انتقال صحیح بارها و پایداری کلی سازه دارد. با این حال، یکی از خطاهای رایج در نصب تیرآهن، اجرای نادرست مسیر تیرها یا جابه‌جایی آن‌ها نسبت به محورهای طراحی‌شده است. این اشتباه ممکن است در ظاهر جزئی به نظر برسد، اما در واقع می‌تواند تعادل نیروها را بر هم بزند و در نهایت منجر به ناهم‌محوری ستون‌ها، تمرکز تنش در اتصالات و افت مقاومت سازه‌ای شود.

در بسیاری از پروژه‌ها، این خطا در مرحله اجرای اسکلت یا نصب اولیه رخ می‌دهد؛ زمانی که نصاب‌ها بدون بررسی دقیق نقشه‌های اجرایی یا کنترل محورهای سازه‌ای، تیرآهن‌ها را بر اساس حدس یا تطبیق ظاهری نصب می‌کنند. در سازه‌های بزرگ، جابه‌جایی حتی چند سانتی‌متر می‌تواند باعث تغییر در مسیر انتقال نیرو شود و در نتیجه، بار سقف به‌جای پخش یکنواخت، به‌صورت نامتعادل روی یک ستون متمرکز گردد.

کارشناسان فنی آهن اینجا در بازدیدهای میدانی خود بارها با مواردی مواجه شده‌اند که جهت تیرها در سقف یا دهانه اصلی اشتباه نصب شده و در مرحله نازک‌کاری، اختلاف سطح بین تیرهای مجاور یا شکست در پوشش سقف نمایان شده است. اصلاح چنین خطاهایی پس از اجرا معمولاً نیازمند برش و جابه‌جایی مجدد تیرها است؛ فرآیندی که بسیار زمان‌بر، پرهزینه و خطرناک است.

راه‌حل:

برای جلوگیری از اشتباه در جهت و محل نصب تیرآهن‌ها، لازم است فرآیند نصب با کنترل‌های دقیق نقشه، ابزارهای نقشه‌برداری و نظارت مهندسی همراه باشد. رعایت مراحل زیر، اجرای سازه را دقیق، ایمن و استاندارد تضمین می‌کند.

1. بررسی نقشه‌های اجرایی پیش از شروع نصب
   پیش از آغاز عملیات نصب، باید نقشه‌های اجرایی به‌صورت کامل مرور و نقاط مبنا (Bench Marks) روی زمین یا اسکلت مشخص شوند. در این مرحله، مهندس ناظر باید محورهای اصلی و فرعی را بر اساس نقشه‌های سازه‌ای با دوربین نقشه‌برداری یا توتال استیشن (Total Station) کنترل کند. تعیین دقیق محورهای تیر و ستون، مانع از بروز خطا در جهت نصب تیرآهن‌ها خواهد شد.
2. نشانه‌گذاری دقیق محورهای سازه روی تیرها
   برای هر تیرآهن، پیش از نصب، محور و جهت آن باید روی بدنه تیر با رنگ صنعتی یا گچ سازه‌ای مشخص شود. این نشانه‌گذاری باعث می‌شود نیروهای اجرایی هنگام نصب بدانند هر تیر باید در کدام راستا و با چه جهت‌گیری قرار گیرد. در پروژه‌های بزرگ، معمولاً از کدگذاری (Tagging System) برای هر تیر استفاده می‌شود تا موقعیت آن در نقشه به‌صورت دقیق قابل شناسایی باشد.
3. نصب تیرها با نظارت مستقیم مهندس ناظر یا کارشناس اجرایی
   در حین نصب، حضور ناظر فنی الزامی است. وی باید موقعیت و زاویه تیرها را با ابزار تراز و نقشه‌برداری بررسی کند. در صورت مشاهده کوچک‌ترین انحراف، پیش از جوشکاری یا بستن پیچ نهایی، موقعیت تیر باید اصلاح شود. هرگونه تأخیر در اصلاح می‌تواند باعث انباشته شدن خطا در ادامه مسیر نصب شود.
4. توجه به جهت بارگذاری و عملکرد خمشی تیرها
   تیرآهن‌ها طوری طراحی می‌شوند که بیشترین مقاومت را در جهت خاصی از مقطع ارائه دهند. در صورتی که تیر در جهت اشتباه نصب شود (به‌عنوان مثال، بال فشاری به سمت پایین قرار گیرد)، ظرفیت خمشی آن کاهش یافته و ممکن است دچار کمانش موضعی شود. بنابراین در هنگام نصب باید اطمینان حاصل شود که جان تیر در راستای عمود بر بار وارد شده قرار دارد.
5. کنترل ارتفاع و تراز تیرها پس از نصب اولیه
   گاهی تیر در محل درست نصب می‌شود اما ارتفاع نصب آن (Elevation) اشتباه است؛ یعنی تیر بالاتر یا پایین‌تر از تراز طراحی نصب می‌شود. این خطا در ظاهر کوچک است اما باعث اختلاف سطح در سقف، اختلال در اجرای تیرچه‌ها یا دال بتنی و تغییر در مسیر انتقال نیروها می‌شود. لازم است پس از نصب اولیه، ارتفاع تیرها با تراز لیزری یا تئودولیت کنترل شود.
6. بررسی هم‌محوری تیرها با ستون‌ها و تیرهای مجاور
   در سازه‌های چندطبقه، هم‌محوری بین تیرها و ستون‌ها اهمیت ویژه‌ای دارد. انحراف در طبقات پایین باعث جابه‌جایی تجمعی در طبقات بالاتر می‌شود. برای جلوگیری از این موضوع، لازم است در هر طبقه پس از نصب، محور تیرها با نقشه و محور ستون‌ها تطبیق داده شود.
7. تهیه گزارش موقعیت نهایی تیرها پس از نصب
   پس از اتمام نصب، گزارش موقعیت نهایی هر تیر باید توسط تیم نقشه‌برداری تهیه و به ناظر پروژه ارائه شود. این گزارش شامل مختصات دقیق محور، ارتفاع و زاویه نصب است. وجود این مستندات باعث می‌شود در صورت بروز اختلاف در مراحل بعدی (مانند نصب سقف یا نما)، بتوان سریع‌تر علت خطا را شناسایی کرد.
8. آموزش تیم اجرایی در خصوص اهمیت محورهای سازه‌ای
   در بسیاری از موارد، اشتباه در نصب تیرآهن به دلیل ناآگاهی نیروهای اجرایی از اهمیت محورهای طراحی است. آموزش کوتاه‌مدت پیش از شروع پروژه، شامل نحوه خواندن نقشه، درک محورهای X و Y و تشخیص جهت صحیح نصب تیرها، می‌تواند بسیاری از خطاهای اجرایی را کاهش دهد.

اشتباه در جهت یا محل قرارگیری تیرآهن‌ها شاید در نگاه اول ساده به نظر برسد، اما در واقع از جمله خطاهایی است که مستقیماً بر تعادل بار، شکل سازه و ایمنی کلی ساختمان تأثیر می‌گذارد. اصلاح این خطا پس از اتمام نصب معمولاً بسیار دشوار و پرهزینه است. به همین دلیل، کنترل دقیق نقشه‌ها، استفاده از تجهیزات مدرن نقشه‌برداری و حضور ناظر متخصص در محل، از الزامات غیرقابل چشم‌پوشی در اجرای اصولی سازه‌های فولادی است.

«کارشناسان آهن اینجا تأکید دارند که اجرای صحیح جهت و موقعیت تیرآهن‌ها، نشانه‌ی دقت و نظم مهندسی است؛ موضوعی که اگر در مراحل ابتدایی به آن توجه شود، از بسیاری از مشکلات سازه‌ای در مراحل بعدی جلوگیری خواهد کرد.»

بررسی خطاها و پیامدها در نصب تیرآهن در یک نگاه

در این جدول، می توانید در یک نگاه، انواع خطا های نصب تیرآهن به همراه پیامد ها و راه حل های جلوگیری از آن را مشاهده کنید:

خطا	نوع خطا در نصب تیرآهن	پیامد فنی و اجرایی	روش‌های پیشگیری و اصلاح
1	انتخاب نادرست نوع تیرآهن برای بارگذاری سازه	کاهش ظرفیت خمشی، خمش زودرس، تغییر شکل دائمی و خطر شکست در دهانه‌های بلند	انجام محاسبات دقیق بارگذاری، استفاده از تیرآهن استاندارد (ISIRI 1791)، مشاوره مهندس محاسب
2	عدم تراز مناسب تیرها در زمان نصب	توزیع غیریکسان نیروها، نشست موضعی سقف، ترک در کف و دیوار، اختلال در عملکرد سازه	استفاده از تراز لیزری، تثبیت موقت تیرها، کنترل محورهای اجرایی توسط ناظر
3	اجرای نادرست جوشکاری اتصالات تیرآهن‌ها	ضعف در اتصالات، گسیختگی در برابر نیروهای جانبی، شکست موضعی در محل جوش	استفاده از الکترود استاندارد (E6013 یا E7018)، تست‌های غیرمخرب (UT، PT)، استفاده از جوشکار دارای گواهی فنی
4	برش یا سوراخ‌کاری غیرمهندسی در تیرآهن‌ها	تمرکز تنش، افت مقاومت مقطع، گسیختگی در نواحی بحرانی	انجام برش با دستگاه CNC، رعایت فاصله مجاز سوراخ‌ها، تقویت محل برش با ورق Stiffener
5	عدم کنترل خوردگی و زنگ‌زدگی تیرآهن قبل از نصب	کاهش ضخامت مؤثر، افت چسبندگی رنگ، گسترش خوردگی در سازه	نگهداری در فضای خشک و دارای تهویه، استفاده از رنگ اپوکسی یا گالوانیزه گرم، بازرسی و تمیزکاری پیش از نصب
6	بی‌توجهی به گشتاور اتصالات پیچ و مهره‌ای	تمرکز تنش، باز شدن یا شکست اتصال، تغییر شکل ورق‌ها و صفحات اتصال	استفاده از آچار گشتاورسنج، پیچ استاندارد گرید 8.8 یا 10.9، کنترل مجدد گشتاور پیش از بارگذاری
7	نادیده گرفتن درز انقطاع و انبساط حرارتی در سازه‌های بزرگ	تاب‌برداشتگی تیرها، تجمع تنش، شکاف در دیوارها و شکست در اتصالات	پیش‌بینی درز انقطاع طبق مبحث 10 مقررات ملی، استفاده از صفحات لغزنده و نوارهای الاستومری، کنترل حرارتی در طراحی
8	اشتباه در جهت نصب و محل قرارگیری تیرآهن‌ها	ناهم‌محوری سازه‌ای، تمرکز بار روی ستون‌ها، افت پایداری کلی سازه	کنترل محورهای X و Y با توتال استیشن، نشانه‌گذاری دقیق روی تیرها، نظارت مستمر مهندس ناظر

جمع‌بندی

شناخت و پیشگیری از خطاهای رایج در نصب تیرآهن یکی از مهم‌ترین گام‌ها در تضمین ایمنی و دوام سازه‌های فولادی است. توجه به جزئیات اجرایی، استفاده از تجهیزات دقیق، رعایت استانداردهای مهندسی و نظارت مؤثر از سوی متخصصان، همگی در جلوگیری از خسارت‌های سنگین نقش اساسی دارند.
