راهنمای انتخاب تیرآهن مناسب برای سقف های کامپوزیت

وقتی صحبت از اجرای سقف های کامپوزیت می شود، اولین چیزی که به ذهن یک مهندس سازه یا مجری کار بلد می رسد، انتخاب تیرآهن مناسب است. شاید در نگاه اول ساده به نظر برسد، اما واقعیت این است که نوع تیرآهن تاثیر مستقیم روی مقاومت خمشی، کاهش لرزش، سختی سازه، واکنش لرزه ای، کیفیت اتصال برشگیر و حتی سرعت اجرا دارد. در پروژه های واقعی که ما در آهن اینجا تامین مقاطع فولادی را بر عهده داشته ایم، همیشه تفاوت عملکرد یک سقف کامپوزیت با تیرآهن استاندارد و غیر استاندارد کاملا مشخص بوده است. برای همین تصمیم گرفتیم تجربه های اجرایی، اصول فنی و نکات استاندارد را در قالب یک مقاله کامل و کاربردی ارائه کنیم تا انتخاب تیرآهن برای این نوع سقف کاملا آگاهانه و اصولی انجام شود.

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

اگر قصد دارید بهترین تیرآهن مناسب سقف کامپوزیت را انتخاب کنید، این مقاله دقیقا همان چیزی است که دنبالش هستید، پس در ادامه با اهن اینجا همراه باشید.

منظور از تیرآهن مناسب سقف کامپوزیت چیست؟

وقتی صحبت از تیرآهن مناسب سقف کامپوزیت می شود، منظور فقط یک مقطع فولادی اتفاقی نیست که صرفا دهانه را پر کند. منظور تیرآهنی است که از نظر مقاومت، سختی، شکل مقطع، کیفیت جوش پذیری و سازگاری با بتن و برشگیرها طوری انتخاب شده باشد که کل سیستم سقف کامپوزیت رفتار یکپارچه، ایمن و قابل پیش بینی داشته باشد.

در یک سقف کامپوزیت، بتن روی سقف، برشگیرها، آرماتورهای فوقانی و تیرآهن فولادی با هم کار می کنند. اگر تیرآهن اشتباه انتخاب شود، هرچقدر هم بتن خوب اجرا شده باشد یا آرماتوربندی اصولی باشد، باز هم سقف ممکن است دچار خیز بیش از حد، لرزش آزار دهنده، ترک های ناخواسته در بتن یا ضعف رفتاری در هنگام زلزله شود. برای همین انتخاب درست تیرآهن، نقطه شروع یک سقف موفق است.

به زبان ساده، تیرآهن مناسب سقف کامپوزیت تیرآهنی است که چند شرط مهم را هم زمان پوشش دهد:

• ظرفیت خمشی کافی داشته باشد
  تیرآهن باید گشتاورهای ناشی از بار مرده بتن، وزن خود تیر، کف سازی، تیغه بندی و بار زنده بهره برداری را تحمل کند. هرچه دهانه بزرگ تر باشد، نیاز به ارتفاع جان تیرآهن و ممان اینرسی بیشتر پر رنگ تر می شود. تیرآهنی که ظرفیت خمشی کافی نداشته باشد، در عمل باعث خیز زیاد و حتی ایجاد ترک در بتن خواهد شد.
• مقاومت برشی و جان مناسب داشته باشد
  در نواحی نزدیک به تکیه گاه ها، سهم نیروهای برشی بالا می رود و اگر جان تیرآهن ضعیف باشد یا ضخامت کافی نداشته باشد، احتمال تسلیم یا کمانش موضعی افزایش پیدا می کند. تیرآهن مناسب باید از نظر مقاومت برشی، ضخامت جان و رعایت استاندارد اشتال در وضعیت مطمئنی قرار داشته باشد تا هم در بارهای بهره برداری و هم در بارهای زلزله عملکرد قابل قبولی ارائه دهد.
• بال تیرآهن برای جوشکاری برشگیر مناسب باشد
  در سقف های کامپوزیت، نقش اتصال برشگیر این است که بتن و فولاد را به صورت یک عضو یکپارچه در آورد. اگر بال تیرآهن بیش از حد نازک باشد، در اثر جوشکاری دچار سوختگی یا کاهش مقطع موثر می شود و اگر کیفیت سطحی مناسب نداشته باشد، اتصال برشگیر به درستی شکل نمی گیرد. تیرآهن مناسب باید بالی با ضخامت کافی، سطح یکنواخت و جوش پذیری بالا داشته باشد.
• خیز مجاز و کنترل لرزش را تامین کند
  یکی از چیزهایی که ساکنان یک ساختمان مستقیما حس می کنند، لرزش سقف و خیز تیرآهن در زیر بار است. تیرآهن مناسب، علاوه بر تحمل مقاومت نهایی، باید در مرحله بهره برداری نیز خیز را در محدوده آیین نامه ای نگه دارد. اگر سختی خمشی تیرآهن به درستی انتخاب شود، سقف زیر بار معمولی، رفتاری آرام و بدون لرزش آزار دهنده خواهد داشت.
• رفتار لرزه ای قابل قبول در سیستم سازه فولادی داشته باشد
  سقف کامپوزیت بخشی از یک سازه فولادی یا فولاد بتن ترکیبی است که باید در زلزله به صورت هماهنگ عمل کند. تیرآهن مناسب، تیرآهنی است که در کنار قاب های خمشی یا بادبندی، بتواند شکل پذیری، جذب انرژی و پایداری جانبی سازه را تامین کند. در اینجا نسبت ابعاد جان به بال، سختی کلی مقطع و نحوه اتصال تیر به ستون همگی اهمیت پیدا می کنند.
• استاندارد تولید و کیفیت متالورژیکی قابل اعتماد داشته باشد
  حتی اگر محاسبات روی کاغذ درست انجام شده باشد، تیرآهنی که طبق استانداردهای معتبر مثل جدول اشتال و استانداردهای ملی و کارخانه ای تولید نشده باشد، می تواند کل طراحی را زیر سوال ببرد. تیرآهن استاندارد، وزن واقعی، ترکیب شیمیایی کنترل شده و یکنواختی مقطع دارد و در عمل همان چیزی است که مهندس طراح در محاسبات فرض کرده است.
• در عین فنی بودن، از نظر اقتصادی هم منطقی باشد
  در نهایت، تیرآهن مناسب سقف کامپوزیت باید بین دو سر طیف قرار بگیرد: نه آنقدر کوچک و ضعیف که سقف را به دردسر بیندازد، نه آنقدر بزرگ و سنگین که هزینه پروژه را بی دلیل بالا ببرد. انتخاب هوشمندانه یعنی ایجاد تعادل بین ایمنی، عملکرد فنی و هزینه تمام شده.

اگر بخواهیم این مفهوم را جمع بندی کنیم، می توان گفت تیرآهن مناسب سقف کامپوزیت، مقطعی است که:

• با بارگذاری واقعی پروژه و دهانه های موجود هماهنگ باشد
• برای نصب برشگیرها و اجرای جوش ها کاملا مناسب باشد
• در بهره برداری، خیز و لرزش سقف را به خوبی کنترل کند
• در زلزله، بخشی از یک سیستم سازه ای مطمئن و شکل پذیر باشد
• طبق استانداردهای معتبر و جدول اشتال تولید شده باشد

وقتی این نگاه ترکیبی و واقعی به انتخاب تیرآهن داشته باشیم، تصمیم نهایی دیگر فقط یک انتخاب بر اساس سایز روی کاغذ نیست، بلکه تبدیل می شود به یک انتخاب مهندسی شده که پشت آن محاسبات، تجربه اجرایی و شناخت رفتار سازه قرار دارد.

اجزای تشکیل دهنده تیرآهن

تیرآهن از مهم‌ترین و پرکاربردترین مقاطع فولادی در ساخت سازه‌های فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نام‌گذاری استاندارد آن، برای مهندسان عمران، مجریان پروژه‌ها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:

بیشتر بخوانید

بهترین تیرآهن برای سقف های کامپوزیت کدام است؟

وقتی وارد مرحله انتخاب تیرآهن مناسب برای سقف های کامپوزیت می شویم، معمولا سه گزینه اصلی پیش روی مهندسان و مجریان قرار دارد: تیرآهن IPE، تیرآهن INP و تیرآهن IPB یا هاش. اما تجربه اجرایی پروژه های متعدد و بررسی طراحی های سازه ای نشان می دهد که در بیشتر مواقع، تیرآهن IPE انتخابی است که هم از نظر فنی و هم از نظر اجرایی، بیشترین سازگاری را با سقف های کامپوزیت دارد.

دلیل اصلی برتری تیرآهن IPE، تعادل بین وزن، سختی، رفتار خمشی و امکان اجرای صحیح برشگیرها است. در این نوع سقف، برشگیرها نقش کلیدی در اتصال بتن و فولاد دارند و اگر بال تیرآهن برای جوشکاری مناسب نباشد یا ضخامت بال کم باشد، کیفیت اتصال کاهش پیدا می کند. تیرآهن IPE معمولا بال یکنواخت و ضخامت کافی دارد و همین باعث می شود جوشکاری برشگیرها با کیفیت بهتر و ریسک کمتر انجام شود.

از نظر رفتاری نیز، IPE در دهانه های رایج ساختمانی که معمولا بین 4 تا 8 متر هستند، عملکرد بسیار قابل پیش بینی دارد. ممان اینرسی مقطع، عمق جان و مقاومت خمشی در این تیرآهن به نحوی است که سقف در برابر بارهای ثقلی، بارهای زنده و بارهای لرزه ای رفتار متعادل و بدون لرزش غیر معمول ارائه می دهد. در بسیاری از پروژه هایی که آهن اینجا تامین تیرآهن را انجام داده، نتیجه کار به وضوح نشان داده که IPE در سقف های کامپوزیت، یکی از کم ریسک ترین گزینه ها است.

با این حال، انتخاب IPE یک قانون مطلق نیست. در پروژه هایی که دهانه بزرگ تر است یا بارگذاری سنگین تری وجود دارد، تیرآهن هاش یا IPB عملکرد بهتری ارائه می دهد. IPB به دلیل جان عمیق تر، سطح مقطع بیشتر و سختی عالی می تواند لرزش را کاهش دهد و خیز سقف را تا حد زیادی کنترل کند. برای همین است که در پروژه های صنعتی، سازه های چند دهانه، سوله ها و ساختمان هایی که نیاز به پایداری بیشتر دارند، طراحان به سراغ IPB سبک یا سنگین می روند.

در مقابل، تیرآهن INP به دلیل بال نازک تر و رفتار متفاوت در خمشی، کمتر برای سقف کامپوزیت استفاده می شود. این تیرآهن بیشتر مناسب دهانه های کوتاه یا بارهای سبک است و در برخی موارد هم به دلیل ضخامت کم بال، شرایط ایده آل برای اتصال برشگیر را فراهم نمی کند.

اگر بخواهیم نتیجه گیری دقیق و صریح ارائه کنیم، بهترین انتخاب برای سقف کامپوزیت در پروژه های متعارف شهری، تیرآهن IPE است. این تیرآهن ترکیبی از استاندارد بودن، وزن مناسب، سازگاری با برشگیر، رفتار خمشی مطلوب، تامین پذیری بالا و قیمت منطقی را فراهم می کند. در پروژه های خاص با بارگذاری سنگین هم، تیرآهن IPB گزینه کاملا قابل اعتمادی است.

به همین دلیل، انتخاب نهایی باید بر اساس بارگذاری واقعی پروژه، طول دهانه، نوع سازه، شرایط لرزه ای، کیفیت اجرا و محدودیت های اقتصادی انجام شود، نه صرفا بر اساس سایز یا قیمت.

تفاوت تیرآهن های IPE، IPB(H) و INP

در پروژه‌های ساختمانی و صنعتی، انتخاب نوع تیرآهن مناسب تأثیر چشمگیری بر استحکام، پایداری و ایمنی سازه دارد، سه نوع پرکاربرد تیرآهن در بازار ایران شامل تیرآهن IPE، تیرآهن INP و تیرآهن IPB (هاش) هستند که هر یک ویژگی‌ها، استانداردها و کاربردهای خاص خود را دارند، در این مقاله به تفاوت این تیرآهن ها می پردازیم:

بیشتر بخوانید

معیار های انتخاب تیرآهن مناسب برای سقف های کامپوزیت

انتخاب تیرآهن مناسب سقف کامپوزیت یک تصمیم کاملا فنی است و تنها با نگاه کردن به سایز روی کاغذ قابل انجام نیست. در اجرای واقعی، تیرآهن باید به گونه ای انتخاب شود که هم نیازهای مقاومتی و سختی سقف را تامین کند و هم سازگاری لازم برای اجرای برشگیرها، بتن ریزی و رفتار لرزه ای را داشته باشد. در ادامه مهم ترین معیارها را کامل بررسی می کنیم:

1. ظرفیت خمشی مناسب برای بارگذاری واقعی سقف
   تیرآهن باید قادر باشد گشتاورهای ناشی از بار مرده بتن، وزن تیرآهن، بار زنده، تیغه بندی و کف سازی را تحمل کند. این ظرفیت مستقیم به ممان اینرسی، ارتفاع جان و ضخامت بال ها بستگی دارد. اگر ظرفیت خمشی کمتر از حد لازم باشد، تیرآهن دچار خیز زیاد، ترک در بتن یا رفتار غیر یکنواخت در بهره برداری می شود. انتخاب ظرفیت خمشی صحیح یعنی تیرآهن بتواند هم بار نهایی را تحمل کند و هم در مرحله بهره برداری، تغییر شکل های غیر مجاز نداشته باشد.
2. مقاومت برشی کافی و جان استاندارد
   در نواحی نزدیک تکیه گاه ها، نیروهای برشی بسیار بالا هستند. اگر ضخامت جان تیرآهن کم باشد یا کیفیت تولید نامناسب باشد، احتمال کمانش موضعی یا تسلیم زودهنگام وجود دارد. تیرآهن مناسب سقف کامپوزیت باید از نظر مقاومت برشی، کیفیت جان و تطابق با جدول اشتال کاملا استاندارد باشد تا بتواند نیروهای برشی سقف کامپوزیت را به ستون یا تیر فرعی انتقال دهد.
3. سازگاری کامل بال تیرآهن با برشگیرها
   یکی از مهم ترین موضوعات در سقف کامپوزیت، اجرای صحیح برشگیرها است. اگر بال تیرآهن بیش از حد نازک باشد یا سطح یکپارچه و صاف نداشته باشد، کیفیت جوش به شدت افت می کند. تیرآهن مناسب باید بالی با ضخامت کافی، سطح یکنواخت و قابلیت جوش پذیری بالا داشته باشد تا برشگیرها به درستی نصب شوند و اتصال بتن و فولاد عملکرد یکپارچه داشته باشد.
4. کنترل خیز و لرزش سقف در بهره برداری
   هرچند مقاومت نهایی مهم است، اما رفتار تیرآهن در مرحله بهره برداری حتی مهم تر است. تیرآهن باید سختی خمشی لازم را داشته باشد تا خیز بلند مدت و لرزش های آزار دهنده به حداقل برسد. در پروژه های واقعی، ساکنان ساختمان اولین چیزی که حس می کنند، همین لرزش و نرمی سقف است. انتخاب تیرآهن با سختی مناسب باعث می شود سقف نرم رفتار نکند و در هنگام بارگذاری، تغییر شکل قابل توجهی نداشته باشد.
5. جوش پذیری مناسب در بال و جان تیرآهن
   در سقف کامپوزیت، بخش زیادی از اتصالات تیرآهن به کمک جوش انجام می شود. بنابراین تیرآهن باید از نظر ترکیب شیمیایی، ضخامت بال و کیفیت سطح به گونه ای باشد که جوشکاری بدون سوختگی، کاهش مقطع یا ضعف اتصالی انجام شود. برخی تیرآهن های سبک یا کارگاهی، به دلیل کیفیت پایین متالورژیکی، برای کارهای کامپوزیت مناسب نیستند.
6. استاندارد بودن وزن و مقطع تیرآهن مطابق جدول اشتال
   تیرآهن های غیر استاندارد که وزن سبک تری نسبت به جدول اشتال دارند، در ظاهر ارزان تر هستند اما در اجرا باعث کاهش سختی، افزایش خیز و ضعف مقاومتی می شوند. تیرآهن مناسب باید وزن واقعی، ابعاد دقیق و کیفیت پایدار مطابق استانداردهای کارخانه ای داشته باشد. کوچک ترین اختلاف در وزن می تواند تاثیر چشمگیری در رفتار سقف ایجاد کند.
7. سازگاری مقطع با دهانه و نوع بارگذاری پروژه
   هیچ تیرآهنی به صورت مطلق بهترین نیست. تیرآهن مناسب تیرآهنی است که با طول دهانه، حجم بارگذاری، تعداد دهانه ها و نوع سیستم سازه سازگاری داشته باشد. مثلا در دهانه های بزرگ، تیرآهن هاش انتخاب بهتری است، اما در دهانه های متعارف 4 تا 8 متر، IPE عملکرد بسیار مطلوبی ارائه می دهد.
8. کیفیت تولید و ثبات کارخانه در خروجی محصول
   دو تیرآهن با یک نام، همیشه کیفیت یکسان ندارند. خیلی از مشکلات در سقف های کامپوزیت ناشی از تیرآهن هایی بوده که نوسان کیفیت، تلورانس بالا یا عدم یکنواختی سطح داشته اند. انتخاب برند معتبر مثل ذوب آهن اصفهان، فایکو، یزد و ماهان باعث می شود کیفیت جوش پذیری، یکنواختی جان و بال و وزن واقعی تیرآهن تضمین شده باشد.
9. تامین پذیری و هزینه اقتصادی پروژه
   انتخاب تیرآهن تنها یک تصمیم فنی نیست. باید از نظر قیمت، زمان تامین، هماهنگی با برنامه ریزی پروژه و هزینه تمام شده نیز منطقی باشد. تیرآهن مناسب، تیرآهنی است که هم نیاز سازه را برطرف کند و هم از نظر اقتصادی برای کارفرما مقرون به صرفه باشد.
10. رفتار لرزه ای قابل اطمینان در سیستم کامپوزیت
    سقف کامپوزیت بخشی از یک سازه فولادی است که باید در زلزله عملکرد مناسبی داشته باشد. تیرآهن انتخاب شده باید نسبت مناسب ابعاد جان به بال، شکل پذیری، سختی جانبی و انتقال نیرو را فراهم کند. تیرآهن نامناسب می تواند در زلزله باعث آسیب موضعی یا رفتار غیر خطی ناخواسته شود.

این معیارها در کنار هم باعث می شوند انتخاب تیرآهن کاملا مهندسی شده و مطمئن باشد، نه صرفا انتخاب یک سایز مشخص روی نقشه.

انواع تیرآهن مناسب برای سقف های کامپوزیت

برای اجرای یک سقف کامپوزیت اصولی، انتخاب نوع تیرآهن فقط یک گزینه ساده بین چند سایز نیست. هر نوع تیرآهن رفتار مخصوص خود را دارد و می تواند عملکرد سقف را کاملا تغییر دهد. سه مدل تیرآهن IPE، تیرآهن INP و تیرآهن IPB یا هاش در این سقف ها رایج تر هستند و هرکدام نقاط قوت و محدودیت های خودشان را دارند. اگر دهانه معمولی دارید، معمولا IPE بهترین انتخاب است؛ اگر دهانه بزرگ تر است یا سختی بیشتری نیاز دارید، IPB عملکرد قابل توجهی ارائه می دهد. INP هم در پروژه های سبک تر کاربرد دارد. برای اینکه دقیق تر بدانیم کدام مدل برای چه شرایطی مناسب تر است، باید ویژگی های هرکدام را جداگانه بررسی کنیم:

تیرآهن IPE

تیرآهن IPE رایج ترین و قابل اعتمادترین گزینه برای اجرای سقف های کامپوزیت است و دلیلش فقط این نیست که در بازار بیشتر پیدا می شود؛ بلکه به خاطر رفتار مهندسی شده و استاندارد این مقطع است که در اغلب پروژه های عمرانی نتایج فوق العاده ای ارائه می دهد.

در تیرآهن IPE، بال ها ضخامت یکنواخت دارند و این ویژگی باعث می شود ظرفیت خمشی تیر در طول دهانه به صورت منظم پخش شود. این رفتار یکنواخت، پیش بینی پذیری تیر را بالا می برد و در طراحی کامپوزیت اهمیت زیادی دارد، چون بتن و فولاد باید در کنار هم یک عضو واقعی و یکپارچه تشکیل دهند.

یکی از مهم ترین دلایل برتری IPE، سازگاری عالی آن با برشگیرها است. در سقف کامپوزیت، برشگیرها وظیفه اتصال بتن به تیرآهن را دارند. اگر بال تیرآهن نازک، ناهموار یا سبک شده باشد، جوشکاری برشگیر کیفیت لازم را نخواهد داشت و رفتار کامپوزیت دچار ضعف می شود. اما IPE با ضخامت مناسب بال و کیفیت سطح خوب امکان اجرای برشگیرهای جوشی را با اطمینان کامل فراهم می کند.

از نظر رفتار سازه ای نیز IPE در دهانه های 4 تا 8 متر که رایج ترین دهانه ها در ساختمان های مسکونی و اداری هستند، ممان اینرسی کافی، سختی قابل قبول و مقاومت خمشی مناسب دارد. همین ترکیب باعث می شود خیز تیر کنترل شود، لرزش سقف به حداقل برسد و بتن روی تیر عملکرد مطمئنی داشته باشد.

در پروژه های واقعی که ما تامین تیرآهن آنها را انجام داده ایم، بارها مشاهده شده که تیرآهن های IPE استاندارد از کارخانه هایی مثل ذوب آهن اصفهان و فایکو بهترین رفتار را در کارگاه و پس از بهره برداری داشته اند. چه در زمان جوشکاری، چه هنگام بتن ریزی و چه در تست های کنترل خیز، تیرآهن IPE همواره عملکردی قابل اعتماد نشان داده است.

از طرفی، تنوع سایز بالا و تامین پذیری راحت این تیرآهن، باعث شده انتخاب آن برای پیمانکاران و سازندگان، تصمیمی بدون ریسک باشد. قیمت منطقی نسبت به عملکرد نیز از دیگر دلایلی است که IPE را به انتخاب اول اکثر مهندسان تبدیل کرده است.

به طور خلاصه، تیرآهن IPE ترکیبی از استاندارد بودن، کیفیت جوش پذیری، رفتار خمشی مناسب، سازگاری با برشگیر، کنترل خیز و قابلیت تامین سریع را در اختیار شما قرار می دهد. دقیقا همان چیزی که یک سقف کامپوزیت ایمن و مهندسی شده به آن نیاز دارد.

تیرآهن IPE چیست؟

در صنعت ساختمان‌سازی، یکی از حیاتی‌ترین مقاطع فولادی، تیرآهن IPE است. این نوع تیرآهن که مطابق با استاندارد اروپا (European I-Beam) تولید می‌شود، به‌دلیل مقاومت بالا، شکل مهندسی‌شده و وزن مناسب، در بیشتر پروژه‌های عمرانی و صنعتی کاربرد دارد، در این مقاله به تیرآهن IPE، ویژگی ها، کاربردها و مشخصات فنی آن می پردازیم:

بیشتر بخوانید

تیرآهن INP

تیرآهن INP یکی از مقاطع قدیمی و پراستفاده در سازه های فولادی است، اما عملکرد آن در سقف های کامپوزیت با آنچه در IPE می بینیم متفاوت است. تفاوت اصلی در شکل بال ها است؛ در INP هرچه از جان دورتر می شویم، بال ها نازک تر می شوند. همین تغییر ضخامت باعث می شود رفتار خمشی این تیرآهن کمی نامتعادل تر باشد و در برخی شرایط، کنترل خیز و جوشکاری برشگیر با دقت بیشتری انجام شود.

در پروژه هایی که دهانه کوتاه تر است یا بارگذاری سقف سبک تر طراحی شده، تیرآهن INP می تواند یک گزینه اقتصادی و قابل قبول باشد. وزن کمتر این تیر نسبت به IPE باعث می شود هزینه خرید کاهش پیدا کند و در پروژه های محدود یا کوچک، این مزیت اهمیت دارد. اما همین وزن کمتر، در سقف های کامپوزیت گاهی مشکل ساز است؛ چون سختی خمشی کمتر می تواند باعث افزایش خیز یا ایجاد لرزش محسوس شود.

در اجرای برشگیرها نیز باید دقت بیشتری داشت. چون بال تیرآهن INP نسبت به IPE ضخامت کمتری دارد، احتمال سوختگی بال در زمان جوشکاری وجود دارد. اگر جوشکار تجربه کافی نداشته باشد یا کیفیت تیرآهن پایین باشد، این موضوع می تواند اتصال کامپوزیت را تحت تاثیر قرار دهد.

با این حال، INP در پروژه هایی که:

• دهانه ها کوتاه هستند
• بارگذاری سقف متوسط یا سبک است
• سقف با تعداد تیرهای فرعی بیشتری طراحی شده
• و هدف کاهش وزن و هزینه مصالح است

می تواند انتخاب مناسبی باشد.

در تجربه پروژه های واقعی، تیرآهن INP زمانی عملکرد خوبی داشته که بارگذاری سازه، دهانه و نوع سیستم سازه ای با ظرفیت واقعی این مقطع هماهنگ بوده و از نمونه های استاندارد کارخانه های معتبر استفاده شده باشد.

به طور کلی، INP گزینه ای مناسب برای پروژه های سبک تر است، اما برای دهانه های معمولی و متوسط یا پروژه هایی که نیاز به کنترل دقیق لرزش و خیز دارند، IPE همچنان انتخاب مطمئن تری باقی می ماند.

تیرآهن INP چیست؟

در صنعت ساختمان‌سازی، انتخاب نوع مناسب تیرآهن نقش بسیار مهمی در ایمنی، دوام و هزینه نهایی پروژه دارد، یکی از مقاطع پرکاربرد در این حوزه، تیرآهن INP است که در بسیاری از پروژه‌های صنعتی، ساختمانی و نیمه‌سنگین مورد استفاده قرار می‌گیرد، در این مقاله به تیرآهن INP،ویژگی ها، کاربردها و مشخصات فنی مهم آن می پردازیم:

بیشتر بخوانید

تیرآهن IPB یا هاش

تیرآهن IPB یا هاش یکی از قدرتمندترین و مطمئن ترین مقاطع فولادی برای استفاده در سقف های کامپوزیت است؛ مقطعی که هرجا صحبت از دهانه های بزرگ، بارگذاری سنگین یا نیاز به سختی بسیار بالا باشد، بلافاصله نام آن مطرح می شود. دلیل اصلی این برتری را باید در شکل هندسی ویژه، ضخامت بال ها، جان عمیق و ممان اینرسی فوق العاده آن جستجو کرد.

تیرآهن هاش برخلاف IPE و INP، بال هایی پهن و ضخیم دارد. همین ویژگی باعث می شود ظرفیت خمشی تیر به شکل چشمگیری افزایش پیدا کند و تیر در برابر خمش، پیچش و بارهای ترکیبی عملکرد بسیار پایداری از خود نشان دهد. در سقف های کامپوزیت که بتن و فولاد باید با هم یک عضو مقاوم تشکیل دهند، داشتن یک تیر با سختی بالا و رفتار پایدار دقیقا همان چیزی است که به ایمنی و کارایی سازه کمک می کند.

یکی از بزرگترین مزیت های IPB، کیفیت اجرای برشگیرها است. چون بال های این تیرآهن ضخیم و عریض هستند، برشگیرها بدون نگرانی از سوختن بال، کمبود ضخامت یا ضعف در اتصال، روی آن جوش می شوند. این موضوع در رفتار نهایی سقف کامپوزیت نقش بسیار مهمی دارد، زیرا کیفیت اتصال بتن و فولاد تعیین کننده ظرفیت واقعی سقف است.

از نظر خیز نیز تیرآهن هاش عملکرد بی نظیری دارد. در دهانه های بزرگ که تیرآهن IPE ممکن است به دلیل سختی خمشی کمتر دچار خیز قابل توجه شود، IPB با ممان اینرسی بالا این مشکل را تا حد زیادی برطرف می کند. در بسیاری از پروژه های صنعتی، سالن های تولید، سوله ها یا ساختمان هایی که دهانه های 8 متر به بالا دارند، استفاده از IPB باعث شده سقف حتی زیر بار کامل هم رفتاری بسیار کنترل شده و محکم داشته باشد.

در تجربه پروژه های واقعی، تیرآهن هاش زمانی بهترین نتیجه را داده که پروژه دارای ویژگی هایی مانند:

• دهانه های بزرگ و ممتد
• بارگذاری سنگین یا نیمه سنگین
• نیاز به کنترل لرزش و خیز در سطح حرفه ای
• استانداردهای سختگیرانه لرزه ای
• نیاز به پایداری جانبی بالا در سازه

بوده است. طراحی سازه در این نوع پروژه ها معمولا به گونه ای است که تنها تیرآهن هاش می تواند شکل پذیری، مقاومت خمشی و رفتار لرزه ای مناسب را تضمین کند.

البته وزن بیشتر و قیمت بالاتر IPB نسبت به سایر مقاطع، موضوعی است که باید در برآورد اقتصادی پروژه دیده شود. اما واقعیت این است که در پروژه هایی که ایمنی، سختی و کاهش تغییر شکل اهمیت بالاتری نسبت به هزینه دارند، تیرآهن هاش نه تنها انتخاب منطقی بلکه انتخاب ضروری محسوب می شود.

به صورت جمع بندی، تیرآهن IPB یا هاش مزایای زیر را ارائه می دهد:

• ظرفیت خمشی بسیار بالا
• بال های پهن و مناسب برای برشگیر
• سختی خمشی و برشی عالی
• کنترل موثر خیز و لرزش
• عملکرد فوق العاده در دهانه های بلند
• رفتار لرزه ای قابل اعتماد
• پایداری بالا در برابر کمانش و تغییر شکل

اگر پروژه شما دهانه بزرگ دارد یا سقف باید از نظر عملکردی در سطح بالایی قرار بگیرد، تیرآهن IPB یکی از مطمئن ترین و حرفه ای ترین انتخاب ها برای اجرای سقف کامپوزیت است.

تیرآهن IPB چیست؟

در بسیاری از پروژه‌های عمرانی، صنعتی و ساختمانی، از تیرآهن IPB که به آن تیرآهن هاش (H-Beam) نیز گفته می‌شود، به‌عنوان یکی از اصلی‌ترین اجزای سازه استفاده می‌شود، در این مقاله به تیرآهن IPB، ویژگی ها، کاربردها و مزایای استفاده از آن می پردازیم:

بیشتر بخوانید

جدول مقایسه انواع تیرآهن مناسب استفاده در سقف کامپوزیت

در انتخاب بهترین تیرآهن برای سقف کامپوزیت، شناخت تفاوت های رفتاری، مقاومتی، اجرایی و اقتصادی هر مقطع اهمیت زیادی دارد. جدول زیر یک مقایسه کامل و کاربردی بین تیرآهن IPE، INP و IPB یا هاش ارائه می کند تا به راحتی بتوان تصمیم دقیقی برای شرایط واقعی پروژه گرفت:

نکات مهم قبل از خرید تیرآهن برای سقف کامپوزیت

خرید تیرآهن مناسب سقف کامپوزیت فقط انتخاب یک سایز روی نقشه نیست؛ بلکه مجموعه ای از نکات فنی، اجرایی و حتی اقتصادی است که اگر درست رعایت نشوند، نتیجه نهایی سقف می تواند از نظر خیز، لرزش، جوشکاری یا حتی رفتار لرزه ای دچار مشکل شود. در ادامه مهم ترین نکات را به صورت لیست عددی همراه با توضیحات کامل ارائه می کنم تا انتخاب تیرآهن با اطمینان و آگاهی بیشتری انجام شود.

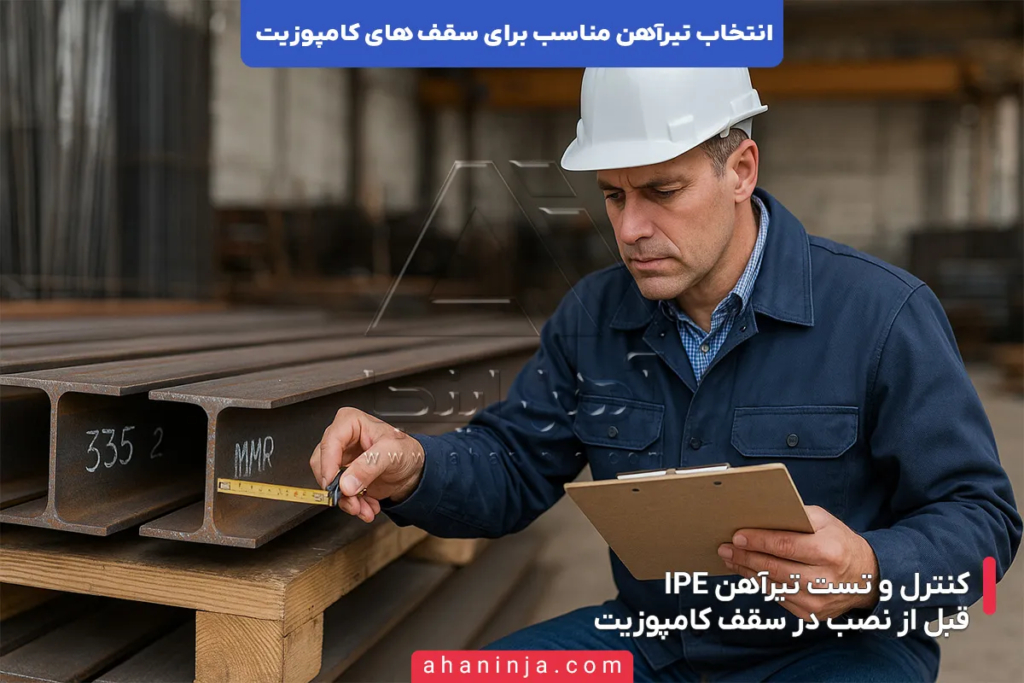

1. بررسی وزن تیرآهن و تطابق آن با جدول اشتال
   اولین و مهم ترین مرحله قبل از خرید، اطمینان از این است که تیرآهن دقیقا مطابق وزن استاندارد اشتال باشد. تیرآهن هایی که سبک تر از حد استاندارد تولید شده اند، مقاومت خمشی و سختی کافی ندارند و در سقف کامپوزیت باعث افزایش خیز، لرزش و ضعف اتصال بتن و فولاد می شوند. همیشه برندهای معتبر مانند ذوب آهن، فایکو، یزد و ماهان را انتخاب کنید تا کیفیت واقعی مقطع تضمین شده باشد.
2. انتخاب نوع مقطع بر اساس دهانه، بارگذاری و نوع سقف
   انتخاب مقطع فقط بر اساس قیمت نمی تواند تصمیم درستی باشد. برای دهانه های معمولی 4 تا 8 متر، IPE بهترین گزینه است؛ اما برای دهانه های سنگین یا بزرگ، باید به سراغ IPB یا هاش رفت. اگر پروژه سبک است و دهانه کوتاه دارد، INP هم می تواند کاربردی باشد. مقطع را دقیقا بر اساس طول دهانه، نوع بارگذاری، کاربری سازه و نیاز کنترل لرزش انتخاب کنید.
3. توجه به کیفیت بال تیرآهن برای جوشکاری برشگیر
   در سقف کامپوزیت، برشگیرها نقشی حیاتی دارند. اگر بال تیرآهن نازک باشد، در زمان جوشکاری برشگیر، بال آسیب می بیند یا مقطع موثر از بین می رود. تیرهای غیر استاندارد که ضخامت پایین دارند، مناسب اجرای کامپوزیت نیستند. ضخامت بال باید به گونه ای باشد که جوشکاری مطمئن، یکنواخت و بدون سوختگی انجام شود.
4. اطمینان از کیفیت سطحی تیرآهن و یکنواختی جان
   تیرآهن های ضعیف یا تولیدات کارگاهی، سطح ناهموار، تابیدگی، موج دار شدن یا ناهمسانی ضخامت دارند. این موارد در زمان اجرای جوش، نصب برشگیر، نشستن بتن و انتقال نیرو باعث مشکلات جدی می شوند. تیرآهن استاندارد باید سطح صاف، جان یکنواخت و تلورانس قابل قبول داشته باشد.
5. تطابق سایز تیرآهن با بارگذاری واقعی و سیستم سازه ای
   اینکه در نقشه یک سایز مشخص شده، به معنای انتخاب نهایی نیست. نقشه معمولا حداقل شرایط را نشان می دهد. در پروژه های واقعی، بارگذاری ممکن است متفاوت باشد. اگر بار تیغه بندی یا کف سازی بیشتر شده، اگر دهانه تغییر کرده یا اگر سقف ریزش بار دارد، باید سایز یا نوع تیرآهن را متناسب با شرایط واقعی پروژه به روز کنید.
6. بررسی رفتار لرزه ای تیرآهن در سیستم سقف کامپوزیت
   سقف کامپوزیت بخشی از یک سیستم سازه ای فولادی است و تیرآهن انتخاب شده باید بتواند در زمان زلزله، شکل پذیری، انتقال نیرو و سختی لازم را فراهم کند. تیرآهن های سبک شده یا با جان ضعیف، رفتار لرزه ای مناسب ندارند و در زمان زلزله عملکرد سقف را مختل می کنند.
7. توجه به کیفیت برند و ثبات تولید کارخانه
   دو تیرآهن با سایز یکسان ممکن است از نظر کیفیت تفاوت زیادی داشته باشند. برندهای معتبر مانند ذوب آهن اصفهان نه تنها وزن استاندارد دارند، بلکه کیفیت سطحی، ضخامت بال، یکنواختی جان و جوش پذیری در آنها در سطح قابل اطمینان است. خرید از کارخانه های نامعتبر ریسک بزرگی محسوب می شود.
8. بررسی شرایط اقتصادی پروژه بدون قربانی کردن کیفیت فنی
   هزینه همیشه اهمیت دارد، اما نباید به قیمت کم، کیفیت فنی را فدا کرد. تیرآهنی که چند درصد ارزان تر است اما وزن واقعی ندارد، در آینده ده ها برابر هزینه ایجاد می کند؛ از لرزش های مداوم تا ترک های بتن و افت کیفیت سازه. انتخاب باید ترکیبی از قیمت منطقی و کیفیت استاندارد باشد.
9. سازگاری تیرآهن با برنامه اجرا و سرعت نصب
   تیرآهن هایی مانند IPE به دلیل یکنواختی و وزن مناسب، نصب سریع تری دارند و در پروژه هایی که زمان اهمیت دارد، انتخاب بهتری هستند. تامین پذیری سریع و موجودی مناسب نیز از عوامل مهمی است که قبل از خرید باید بررسی شود.
10. دقت در خرید تیرآهن های بسته بندی شده یا دارای شناسنامه کارخانه
    برای جلوگیری از مخلوط شدن تیرهای استاندارد با نمونه های سبک یا کارگاهی، بهترین کار خرید بسته های پلمب شده کارخانه است. شناسنامه محصول، شماره ذوب، وزن و انطباق با استاندارد، خیال مجری و ناظر را راحت می کند.

این 10 نکته همان چیزهایی است که در پروژه های واقعی بیشترین تاثیر را داشته و بارها به دلیل رعایت نکردن آنها، اجرای سقف کامپوزیت با مشکل مواجه شده است.

جمع بندی

انتخاب تیرآهن مناسب برای سقف های کامپوزیت یک تصمیم کاملا فنی است و کوچک ترین اشتباه می تواند منجر به لرزش، خیز زیاد سقف یا ضعف برشگیرها شود. بهترین انتخاب عمومی برای این سقف ها تیرآهن IPE است، اما بسته به دهانه، بارگذاری و نوع کاربری ممکن است INP یا IPB هم گزینه بهتر باشند.

برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
