کاربرد تیرآهن در پل سازی چیست؟

پل سازی از آن حوزه هایی است که مرز میان یک سازه ایمن و یک ریسک پنهان را تعیین می کند. در این نوع پروژه ها، هر تصمیم مهندسی مستقیما با جان انسان ها، دوام سازه و هزینه های بلندمدت گره خورده است. به همین دلیل، موضوع کاربرد تیرآهن در پل سازی فقط منحصر به انتخاب مصالح نیست، بلکه بخشی از منطق اصلی طراحی پل به شمار می رود. تیرآهن به عنوان عضو باربر، نقش کلیدی در تحمل بارهای سنگین، انتقال صحیح نیروها و حفظ پایداری کلی پل ایفا می کند؛ چه در یک پل فلزی و چه در یک پل مرکب فلزی بتنی. از سوی دیگر، انتخاب نوع و مشخصات تیرآهن تنها به محاسبات سازه ای محدود نمی شود و عواملی مانند شرایط محیطی، نوع کاربری پل، الزامات نگهداری در آینده و حتی نوسانات قیمت آهن نیز در این تصمیم تاثیرگذار هستند. درک درست این موضوع کمک می کند تا پل نه فقط در زمان بهره برداری اولیه، بلکه در طول سال ها استفاده، عملکردی ایمن، اقتصادی و قابل اعتماد داشته باشد.

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

در این مقاله بررسی می کنیم تیرآهن دقیقا چه نقشی در پل سازی دارد، چرا استفاده می شود، چه انواعی دارد و آیا همیشه بهترین انتخاب است یا نه، پس در ادامه با ما همراه باشید.

کاربرد تیرآهن در پل سازی

در طراحی پل، تیرآهن صرفا یک مقطع فولادی نیست، بلکه یکی از عناصر تعیین کننده در رفتار سازه ای پل به شمار می رود. کاربرد تیرآهن در پل سازی به گونه ای است که هم در مرحله طراحی و هم در طول عمر بهره برداری، نقش مستقیم در ایمنی، پایداری و دوام سازه دارد. در ادامه، مهم ترین کاربردهای تیرآهن در پل سازی را با نگاه فنی و اجرایی بررسی می کنیم:

• تحمل و توزیع بارهای سازه ای در تیرآهن پل
  در هر پل، مجموعه ای از بارهای مرده، زنده، دینامیکی و محیطی به سازه وارد می شود. تیرآهن پل به عنوان عضو اصلی باربر، این نیروها را دریافت کرده و به صورت کنترل شده به تکیه گاه ها منتقل می کند. توزیع یکنواخت تنش در جان و بال تیرآهن باعث می شود تمرکز تنش کاهش یافته و رفتار سازه ای پل قابل پیش بینی تر باشد؛ موضوعی که در طراحی حرفه ای سازه های پل اهمیت بالایی دارد.
• امکان اجرای دهانه های بلند در سازه های پل
  یکی از مزیت های کلیدی استفاده از تیرآهن، قابلیت اجرای دهانه های بلند بدون افزایش غیرمنطقی وزن سازه است. این ویژگی در پل هایی که عبور از موانع طبیعی یا مصنوعی دارند، بسیار مهم است. استفاده صحیح از تیرآهن باعث می شود تعداد پایه ها کاهش پیدا کند و در نتیجه، هم هزینه های اجرایی و هم پیچیدگی های فنی پروژه کمتر شود.

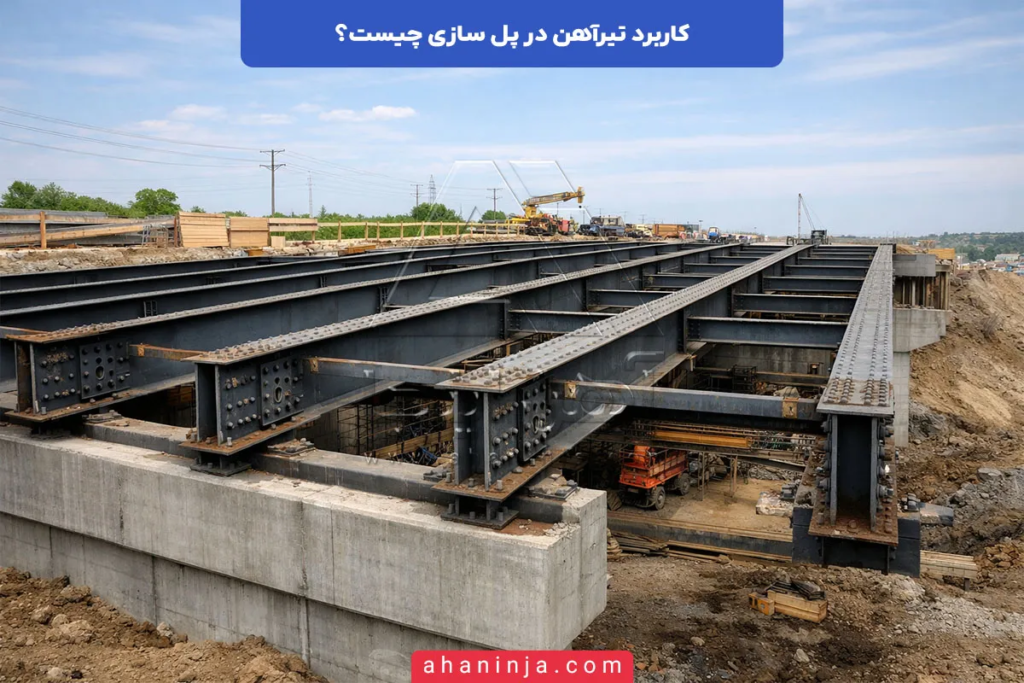

• نقش تیرآهن به عنوان عضو اصلی باربر در پل فلزی
  در پل فلزی، تیرآهن اسکلت اصلی سازه را تشکیل می دهد. این مقطع فولادی، مسئول تحمل خمش های اصلی، نیروهای برشی و ارتعاشات ناشی از ترافیک است. انتخاب نوع و سایز مناسب تیرآهن در این نوع پل ها، مستقیما بر عملکرد لرزه ای و طول عمر سازه تاثیر می گذارد.

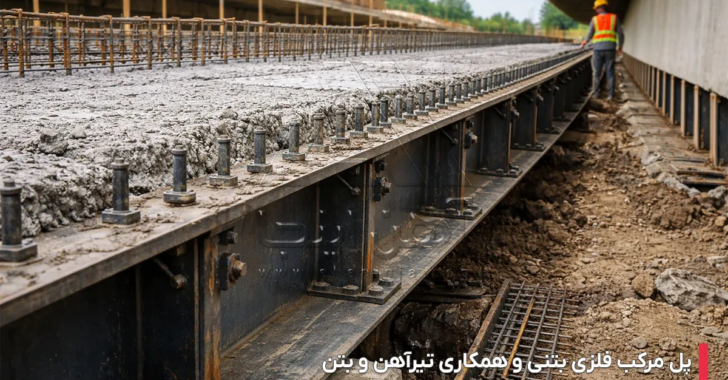

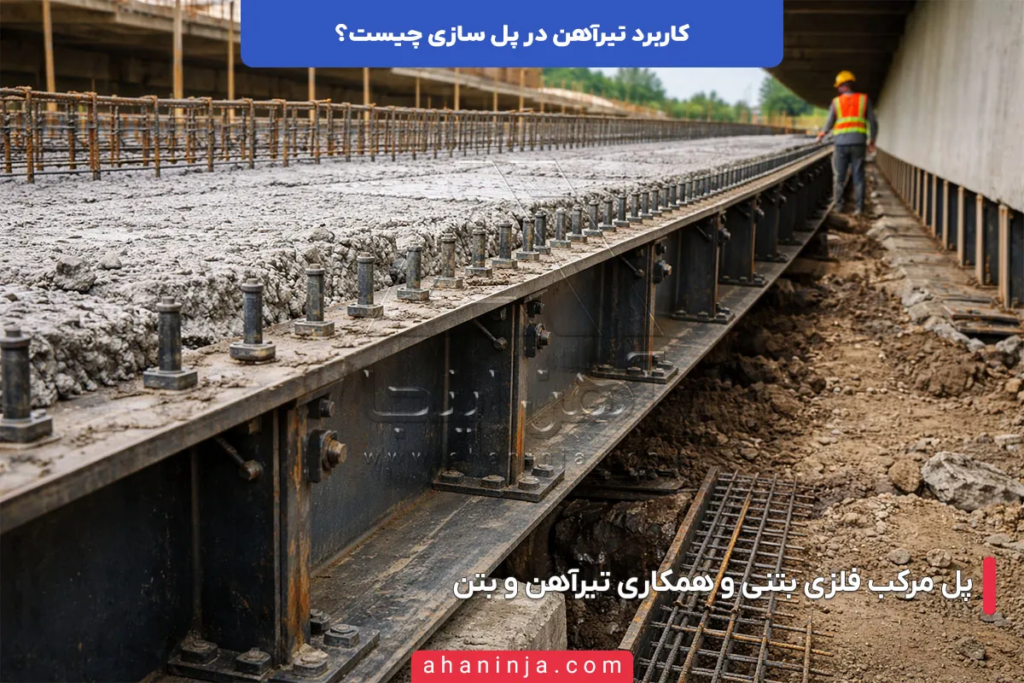

• کاربرد تیرآهن در پل مرکب فلزی بتنی
  در پل مرکب فلزی بتنی، تیرآهن و بتن به صورت همزمان و مکمل عمل می کنند. تیرآهن وظیفه تحمل نیروهای کششی و بخش عمده خمش را بر عهده دارد، در حالی که بتن در برابر فشار مقاومت می کند. این همکاری سازه ای باعث افزایش ظرفیت باربری، کاهش تغییر شکل ها و بهبود عملکرد پل در بلندمدت می شود.
• افزایش سرعت اجرا و کاهش زمان بهره برداری پل
  یکی از کاربردهای عملی و اقتصادی تیرآهن در پل سازی، تاثیر آن بر زمان اجرای پروژه است. تیرآهن ها معمولا به صورت پیش ساخته تولید می شوند و در محل پروژه فقط مونتاژ و نصب انجام می گیرد. این موضوع باعث کاهش زمان کارگاهی و تسریع در بهره برداری پل می شود، به ویژه در پروژه هایی که محدودیت زمانی دارند.

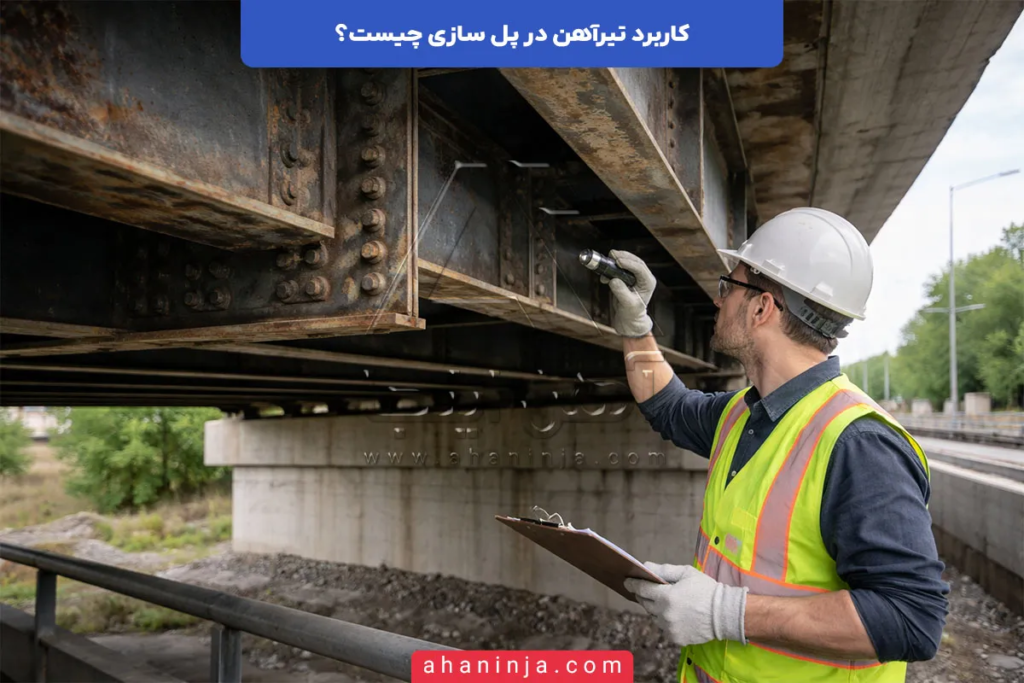

• سهولت تعمیر و نگهداری پل های فلزی
  پل هایی که با تیرآهن اجرا می شوند، در مقایسه با بسیاری از سیستم های بتنی، انعطاف بیشتری در تعمیر و مقاوم سازی دارند. انجام بازرسی های دوره ای، تعویض یا تقویت اعضای آسیب دیده و اجرای پوشش های حفاظتی، بخش مهمی از فرآیند نگهداری پل های فلزی است که با وجود تیرآهن، ساده تر و دقیق تر انجام می شود.
• بهبود رفتار لرزه ای و جذب انرژی
  یکی از ویژگی های مهم تیرآهن، شکل پذیری مناسب آن است. این خصوصیت باعث می شود پل در برابر زلزله و بارهای متناوب، انرژی بیشتری جذب کند و از شکست ناگهانی جلوگیری شود. به همین دلیل، در مناطق لرزه خیز، استفاده از تیرآهن در طراحی پل یک انتخاب کاملا مهندسی شده محسوب می شود.

جدول کاربردهای تیرآهن در پل سازی

تیرآهن چیست و چه نقش در سازه ها دارد؟

تیرآهن به عنوان مقطع فولادی اصلی در اسکلت فلزی شناخته می شود و وظیفه انتقال بارهای خمشی و برشی از تیرهای فرعی به تیرهای اصلی و نهایتا ستون و فونداسیون را بر عهده دارد، در این مقاله به تیرآهن، انواع آن، مشخصات فنی و ویژگی های مهم آن می پردازیم:

بیشتر بخوانید

چرا از تیرآهن در پل سازی استفاده می شود؟

استفاده گسترده از تیرآهن در پل سازی اتفاقی نیست و پشت آن دلایل فنی و اجرایی مشخصی وجود دارد:

1. تحمل بار بالا
   تیرآهن توان تحمل بارهای مرده، زنده و دینامیکی ناشی از عبور وسایل نقلیه را دارد و رفتار آن در برابر خمش و برش کاملا مهندسی شده است.
2. سرعت اجرای بالا
   قطعات تیرآهنی اغلب در کارخانه ساخته شده و در محل نصب می شوند. این موضوع زمان اجرای پروژه را به شکل محسوسی کاهش می دهد.
3. انعطاف پذیری در طراحی
   در طراحی انواع پل فلزی یا پل مرکب فلزی بتنی، تیرآهن امکان ترکیب با بتن و سایر مصالح را فراهم می کند.
4. کنترل بهتر کیفیت
   تولید صنعتی تیرآهن باعث یکنواختی کیفیت و اطمینان بیشتر در عملکرد سازه می شود.

انواع تیرآهن مورد استفاده در پل سازی

انتخاب نوع تیرآهن در پل سازی یک تصمیم صرفا سلیقه ای یا عددی نیست؛ این انتخاب مستقیما به رفتار سازه ای پل، طول دهانه، نوع بارگذاری، شرایط محیطی و حتی برنامه نگهداری در سال های آینده گره خورده است. هر نوع تیرآهن، نقش مشخصی در سازه های پل ایفا می کند و اگر درست انتخاب نشود، حتی بهترین طراحی هم در اجرا دچار چالش می شود. در ادامه، انواع تیرآهن مورد استفاده در پل سازی را به صورت دقیق و کاربردی بررسی می کنیم:

1. تیرآهن I یا IPE در پل سازی
   تیرآهن I یکی از متداول ترین مقاطع فولادی در پروژه های عمرانی است و در پل سازی نیز کاربرد مشخصی دارد. این نوع تیرآهن بیشتر در تیرهای فرعی، تیرهای رابط و پل هایی با دهانه کوتاه تا متوسط استفاده می شود. شکل مقطع I باعث می شود وزن تیر نسبت به مقاومت خمشی آن بهینه باشد. در تیرآهن پل که بارگذاری خیلی سنگین نیست، استفاده از تیرآهن I می تواند انتخابی اقتصادی و منطقی باشد، به شرط آنکه کنترل خیز و ارتعاش به درستی انجام شود.
2. تیرآهن H یا HEA و HEB در پل سازی
   تیرآهن H به دلیل بال های عریض تر و جان قوی تر، یکی از اصلی ترین گزینه ها برای تیرهای اصلی و شاه تیرهای پل محسوب می شود. در پل فلزی و همچنین در پل مرکب فلزی بتنی، این نوع تیرآهن نقش کلیدی در تحمل خمش های بزرگ و نیروهای برشی دارد. تیرآهن H به مهندس اجازه می دهد دهانه های بلندتری طراحی کند، بدون آنکه پایداری سازه به خطر بیفتد.
3. تیرآهن دوبل یا تیرآهن جفت شده
   در برخی از سازه های پل، به ویژه زمانی که مقاطع نورد شده پاسخگوی بارگذاری نیستند، از تیرآهن دوبل استفاده می شود. در این حالت، دو تیرآهن به صورت موازی و با اتصالات مشخص به یکدیگر متصل می شوند تا ظرفیت باربری افزایش پیدا کند. این روش معمولا در پروژه هایی به کار می رود که محدودیت تامین مقطع خاص وجود دارد اما نیاز سازه ای بالاست.
4. تیرآهن ورقی یا تیرورق در پل سازی
   تیرورق یکی از مهم ترین اعضای سازه ای در پل سازی حرفه ای است. این نوع تیر از ورق های فولادی ساخته می شود و امکان طراحی دقیق ابعاد جان و بال را فراهم می کند. در پل هایی با دهانه بزرگ، تیرورق عملا ستون فقرات سازه محسوب می شود. استفاده از تیرورق باعث می شود رفتار خمش و برش کاملا تحت کنترل باشد و سازه عملکرد مطمئنی در طول زمان داشته باشد.
5. تیرآهن با مقطع جعبه ای در پل های خاص
   در برخی پل های خاص، مانند پل های با دهانه بسیار بزرگ یا پل هایی که نیاز به کنترل پیچش دارند، از مقاطع جعبه ای فولادی استفاده می شود. این نوع مقطع که از ترکیب ورق های فولادی ساخته می شود، مقاومت بسیار بالایی در برابر پیچش دارد و برای شرایط بارگذاری خاص مناسب است. در این نوع سازه های پل، انتخاب تیرآهن صرفا بر اساس خمش نیست، بلکه پایداری پیچشی نیز نقش مهمی دارد.
6. تیرآهن تقویت شده برای افزایش دوام پل
   در پروژه هایی که پل در معرض شرایط خورنده، رطوبت بالا یا بارگذاری سنگین مداوم قرار دارد، از تیرآهن های تقویت شده یا پوشش دار استفاده می شود. این نوع تیرآهن ها بخشی از راهکارهای افزایش دوام و بهینه سازی نگهداری پل های فلزی هستند و به کاهش هزینه های تعمیرات بلندمدت کمک می کنند.

جدول بررسی انواع تیرآهن مورد استفاده در پل سازی

تفاوت تیرآهن های IPE، IPB(H) و INP

در پروژه‌های ساختمانی و صنعتی، انتخاب نوع تیرآهن مناسب تأثیر چشمگیری بر استحکام، پایداری و ایمنی سازه دارد، سه نوع پرکاربرد تیرآهن در بازار ایران شامل تیرآهن IPE، تیرآهن INP و تیرآهن IPB (هاش) هستند که هر یک ویژگی‌ها، استانداردها و کاربردهای خاص خود را دارند، در این مقاله به تفاوت این تیرآهن ها می پردازیم:

بیشتر بخوانید

تیرآهن I و H در پل سازی چه تفاوتی دارند؟

تفاوت این دو نوع تیرآهن بیشتر به شکل مقطع و نحوه توزیع تنش برمی گردد. تیرآهن I معمولا وزن کمتری دارد و برای دهانه های کوتاه تر یا تیرهای فرعی مناسب است. در مقابل، تیرآهن H به دلیل بال های عریض تر، مقاومت خمشی و برشی بالاتری دارد و در دهانه های بزرگ و شاه تیرهای اصلی پل استفاده می شود. انتخاب بین این دو، تاثیر مستقیمی بر ایمنی، وزن نهایی سازه و حتی قیمت تیرآهن مصرفی دارد.

شاه تیر چیست و چه کاربرد هایی دارد؟

در هر سازه ساختمانی، مسیری مشخص برای انتقال بار از سقف به زمین وجود دارد، این مسیر اگر به درستی طراحی و اجرا نشود، حتی انتخاب مصالح با کیفیت و تصمیم گیری درست در این زمان که در اوج نوسانات قیمت آهن هستیم هم نمی تواند ایمنی سازه را تضمین کند. یکی از مهم ترین اجزایی که نقش کلیدی در این مسیر دارد، شاه تیر است، در این مقاله به بررسی شاه تیر و کاربردها و نقش آن در سازه می پردازیم:

بیشتر بخوانید

مزایای استفاده از تیرآهن در ساخت پل

استفاده از تیرآهن در پل سازی مزایای متعددی دارد که مهم ترین آن ها عبارتند از:

1. کاهش وزن سازه
   نسبت مقاومت به وزن تیرآهن بالاست و این موضوع باعث کاهش بار مرده پل می شود.
2. امکان اجرای دهانه های بلند
   با تیرآهن می توان پل هایی با دهانه بزرگ و بدون پایه میانی اجرا کرد.
3. سهولت تعمیر و تقویت
   در صورت نیاز به مقاوم سازی، افزودن یا تقویت تیرآهن ساده تر از بسیاری از سیستم های بتنی است.
4. عملکرد مناسب در پل مرکب فلزی بتنی
   ترکیب تیرآهن با دال بتنی، عملکرد سازه را از نظر خمش و ارتعاش بهبود می دهد.

معایب استفاده از تیرآهن در ساخت پل

در کنار مزایا، استفاده از تیرآهن بدون چالش هم نیست و باید این موارد را در نظر گرفت:

• حساسیت به خوردگی
  در محیط های مرطوب یا صنعتی، نیاز به پوشش و نگهداری پل های فلزی افزایش پیدا می کند.
• هزینه های نگهداری بلندمدت
  اگرچه اجرای اولیه سریع است، اما هزینه های بازرسی و نگهداری دوره ای قابل توجه خواهد بود.

آیا تیرآهن بهترین گزینه برای پل سازی است؟

اینکه تیرآهن بهترین گزینه برای پل سازی باشد یا نه، یک پاسخ قطعی و یک خطی ندارد. واقعیت این است که در مهندسی پل، «بهترین گزینه» همیشه وابسته به شرایط پروژه تعریف می شود، نه صرفا نوع مصالح. کاربرد تیرآهن در پل سازی زمانی به اوج کارایی خود می رسد که انتخاب آن بر اساس تحلیل فنی، اقتصادی و بهره برداری انجام شده باشد.

در بسیاری از پروژه ها، به ویژه پل هایی با دهانه متوسط تا بلند، تیرآهن یکی از منطقی ترین انتخاب هاست. دلیل اصلی این موضوع، نسبت بالای مقاومت به وزن، رفتار قابل پیش بینی تحت بار و امکان کنترل دقیق خمش و ارتعاش است. در سازه های پل که بارهای زنده متغیر، ارتعاش ناشی از ترافیک و حتی اثرات لرزه ای نقش پررنگی دارند، تیرآهن عملکردی پایدار و قابل اطمینان از خود نشان می دهد. این ویژگی باعث شده در طراحی بسیاری از پل فلزی و حتی پل مرکب فلزی بتنی، تیرآهن به عنوان عضو اصلی باربر انتخاب شود.

از طرف دیگر، نباید این تصور ایجاد شود که تیرآهن در همه شرایط بهترین انتخاب است. در پل های کوچک با دهانه کوتاه و بارگذاری محدود، سازه های بتنی ممکن است از نظر اقتصادی به صرفه تر باشند و نیاز کمتری به برنامه های دقیق نگهداری پل های فلزی داشته باشند. همچنین در محیط های بسیار خورنده یا مناطقی با رطوبت و آلودگی شدید، استفاده از تیرآهن بدون تمهیدات حفاظتی مناسب می تواند هزینه های نگهداری بلندمدت را افزایش دهد.

نکته مهم دیگر، انعطاف پذیری طراحی است. تیرآهن این امکان را به مهندس می دهد که پل هایی با فرم های متنوع، دهانه های بازتر و حتی قابلیت توسعه در آینده طراحی کند. این ویژگی در پروژه های زیرساختی که تغییرات ترافیکی یا توسعه شهری در سال های بعد پیش بینی می شود، یک امتیاز جدی محسوب می شود. در چنین شرایطی، تیرآهن پل نه تنها یک انتخاب فنی، بلکه یک انتخاب آینده نگرانه است.

در نهایت، اگر بخواهیم واقع بینانه نگاه کنیم، تیرآهن را می توان یکی از بهترین گزینه ها برای پل سازی دانست، اما نه به صورت مطلق. زمانی که سرعت اجرا، کنترل کیفیت، عملکرد لرزه ای و امکان تعمیر و تقویت در طول زمان اهمیت داشته باشد، تیرآهن انتخابی بسیار هوشمندانه است. اما اگر پروژه ای کوچک، کم بار و با محدودیت های محیطی خاص باشد، ممکن است گزینه های دیگر اولویت پیدا کنند.
به بیان ساده تر، تیرآهن بهترین گزینه است وقتی پروژه درست تحلیل شده باشد و انتخاب آن آگاهانه، مهندسی شده و متناسب با شرایط واقعی پل انجام شود.

جمع بندی

تیرآهن نقش محوری در پل سازی مدرن دارد و به دلیل مقاومت بالا، سرعت اجرا و انعطاف پذیری طراحی، در بسیاری از سازه های پل به کار می رود. با این حال، انتخاب نوع تیرآهن، نحوه اجرا و برنامه نگهداری پل های فلزی تاثیر مستقیمی بر دوام و ایمنی پل خواهد داشت.
