طول مهاری و وصله میلگرد چیست؟ + بررسی علمی
طول مهاری و وصله میلگرد از مباحث اساسی و کاربردی در طراحی و اجرای سازههای بتنآرمه محسوب می‌شوند که رعایت دقیق ضوابط مربوط به آنها، نقش مهمی در ایمنی و عملکرد صحیح سازه دارد.
دانستن قیمت روز میلگرد برای تخمین دقیق هزینه‌های مربوط به اجرای طول مهاری و وصله، اهمیت زیادی دارد، به‌ویژه در پروژه‌هایی با ابعاد بزرگ و مصرف بالا.
در این مقاله به تعریف این دو مفهوم، بررسی فنی انواع آنها، الزامات آیین‌نامه‌ای، تفاوت‌ها، نکات اجرایی و تأثیر آنها بر هزینه پروژه می‌پردازیم، پس در ادامه با آهن اینجا همراه باشید.
تعریف طول مهاری میلگرد
طول مهاری میلگرد یکی از اجزای کلیدی در طراحی و اجرای اعضای بتنآرمه است که نقش مستقیم در پیوستگی میان فولاد و بتن دارد. به‌طور خلاصه، وقتی میلگرد در بتن قرار میگیرد، برای آنکه بتواند نیروی کششی یا فشاری را به‌درستی به بتن منتقل کند، باید در طول مشخصی در بتن مدفون شود. این طول مشخص، که آن را «طول مهاری» می‌نامند، تضمین می‌کند که اتصال میان میلگرد و بتن به‌اندازه‌ای قوی باشد که تحت بارهای طراحی، لغزش یا گسیختگی اتفاق نیفتد.
مفهوم طول مهاری مستقیماً به رفتار چسبندگی میان فولاد و بتن وابسته است. برخلاف پیچ یا جوش که اتصال مکانیکی دارند، انتقال نیرو بین بتن و میلگرد از طریق چسبندگی سطحی، اصطکاک و گیر مکانیکی (در میلگردهای آجدار) صورت میگیرد. بنابراین اگر این ناحیه چسبنده کوتاه‌تر از حد مورد نیاز باشد، میلگرد تحت بارگذاری جدا شده یا اصطلاحاً از بتن بیرون کشیده میشود و در نتیجه، عضوی که قرار بوده عملکرد خمشی، کششی یا فشاری داشته باشد، به‌درستی عمل نمی‌کند و ایمنی کل سازه به خطر می‌افتد.
طول مهاری نه‌تنها در شرایط کششی، بلکه در مواقعی که میلگرد تحت فشار است نیز اهمیت دارد. هرچند که در فشار، نیروها تمایل به فشرده کردن میلگرد در داخل بتن دارند و خطر لغزش کاهش مییابد، اما همچنان اگر طول مهار کافی نباشد، گسیختگی از نوع له‌شدگی بتن یا برآمدگی آن در اطراف میلگرد ممکن است رخ دهد. به همین دلیل، ضوابط مهندسی برای هر دو حالت کشش و فشار، مقدار حداقلی خاصی را برای طول مهاری در نظر می‌گیرند.
در طراحی طول مهاری، عوامل متعددی تأثیرگذارند که نمی‌توان آن را یک عدد ثابت یا قراردادی دانست. قطر میلگرد، مقاومت فشاری بتن، کیفیت سطح میلگرد (آجدار یا ساده بودن)، وجود قلاب یا خم در انتهای میلگرد، ضخامت پوشش بتن، موقعیت میلگرد نسبت به قالب (بالا یا پایین بودن) و شرایط محیطی همگی در محاسبه دقیق طول مهاری نقش دارند. به همین دلیل است که آییننامههای طراحی مانند مبحث نهم مقررات ملی ساختمان یا ACI 318 روشهای دقیق و متنوعی برای محاسبه طول مهاری ارائه کرده‌اند.
میلگرد یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز است. این محصول به دلیل مقاومت بالا در برابر کشش، نقش کلیدی در استحکام بتن دارد و از آن برای افزایش مقاومت سازه‌ها استفاده میشود، در این مقاله، به بررسی انواع میلگرد، ویژگی‌ها و کاربردهای آن می‌پردازیم:
بیشتر بخوانیدنکته مهم دیگری که باید مورد توجه قرار گیرد، رفتار میلگرد در محل‌هایی است که تغییر نیروی قابل توجهی اتفاق می‌افتد؛ مانند انتهای تکیه‌گاه‌ها، محل‌های لنگر منفی یا نواحی وصله. در این نواحی، علاوه بر نیروهای درونی، تأثیرات ناشی از تمرکز تنش نیز وجود دارد و این مسئله باعث میشود طراحی طول مهاری اهمیت بیشتری پیدا کند. استفاده از قلاب، خم، میلگردهای اضافی یا حتی تعبیه وصله مکانیکی در این نقاط می‌تواند به‌عنوان راهکارهای مهندسی برای بهبود عملکرد مهاری در نظر گرفته شود.
مفهوم انتقال نیرو
در سازههای بتنآرمه، آنچه باعث عملکرد یکپارچه و پایدار اعضای سازه‌ای میشود، انتقال صحیح نیرو بین میلگرد و بتن است. این موضوع، یکی از پایه‌ای‌ترین اصول طراحی و اجرای المان‌های بتنآرمه به‌شمار می‌رود که بدون درک دقیق آن، نمی‌توان انتظار داشت عضوی مانند تیر، ستون یا فونداسیون در برابر بارهای وارده به‌درستی واکنش نشان دهد. منظور از انتقال نیرو در اینجا، فرآیندی است که طی آن نیروهای کششی یا فشاری اعمال‌شده بر میلگردها، به بتن اطراف آن منتقل می‌شوند و سازه به‌صورت کلی وارد تعادل می‌گردد.
این فرآیند انتقال نیرو از طریق مکانیزم‌های مختلفی صورت میگیرد که مهم‌ترین آنها، چسبندگی بین بتن و فولاد است. زمانی که میلگرد در داخل بتن تعبیه میشود و سازه تحت بار قرار میگیرد، تنش‌هایی در محل تماس میلگرد و بتن ایجاد میشود. اگر این تنش‌ها به‌صورت ایمن و پیوسته از میلگرد به بتن منتقل نشوند، احتمال لغزش میلگرد در بتن وجود خواهد داشت که این موضوع می‌تواند منجر به کاهش شدید ظرفیت باربری عضو و در مواردی، گسیختگی کامل آن شود. به همین دلیل، در طراحی سازههای بتنآرمه، درک درست از انتقال تنش در محل طول مهاری میلگرد یک ضرورت فنی به‌شمار می‌رود.
چسبندگی بین بتن و فولاد از سه عامل اصلی نشأت میگیرد: اصطکاک سطحی، گیر مکانیکی و چسب شیمیایی اولیه. اصطکاک سطحی از تماس خالص میان سطح بتن و میلگرد ایجاد میشود؛ گیر مکانیکی بیشتر در میلگردهای آجدار رخ می‌دهد که آج‌ها مانند قلاب در بتن فرو می‌روند و مانع از لغزش می‌شوند؛ و چسب شیمیایی مربوط به واکنش‌های سطحی بین ملات بتن و سطح میلگرد در مراحل اولیه گیرش است. هرچه این عوامل قوی‌تر عمل کنند، پیوستگی بتن و میلگرد بیشتر خواهد بود و فرآیند انتقال نیرو مؤثرتر انجام می‌پذیرد.
طول مهاری میلگرد در واقع همان ناحیه‌ای است که این فرآیند انتقال نیرو در آن اتفاق می‌افتد. زمانی که یک نیروی کششی یا فشاری به میلگرد وارد میشود، اگر طول مدفون‌شده در بتن کمتر از مقدار مورد نیاز باشد، تمام نیروی موجود در میلگرد فرصت انتقال به بتن را پیدا نمی‌کند. نتیجه این اتفاق، بروز لغزش، ترک‌خوردگی اطراف میلگرد و در نهایت، عدم عملکرد مناسب عضو سازه‌ای خواهد بود. اما اگر طول مهاری به اندازه کافی در نظر گرفته شود، تنش موجود در میلگرد به‌صورت تدریجی و یکنواخت در بتن اطراف توزیع شده و عملکرد یکپارچه‌ای حاصل میشود.
در نواحی خاصی از سازه، مانند لنگرگاه‌های منفی، محل وصله میلگردها یا تکیه‌گاه‌ها، تمرکز نیروها بیشتر است و نیاز به انتقال دقیق‌تر و کنترل‌شده‌تری از نیرو وجود دارد. در این نواحی، توجه به مفهوم انتقال نیرو اهمیت دوچندان پیدا می‌کند. معمولاً برای افزایش ایمنی در چنین نقاطی از قلاب انتهایی، میلگرد اضافی یا کوپلر مکانیکی استفاده میشود تا علاوه بر افزایش طول مؤثر مهار، مکانیزم انتقال تنش تقویت شود.
مسئله دیگری که در بحث انتقال نیرو باید در نظر گرفته شود، تأثیر شرایط اجرایی و کیفیت بتن‌ریزی است. حتی اگر طول مهاری مطابق نقشه و آیین‌نامه طراحی شده باشد، اما در زمان اجرا بتن به‌درستی متراکم نشود، یا سطح میلگرد چرب، زنگ‌زده یا آلوده باشد، چسبندگی لازم ایجاد نمی‌شود و فرآیند انتقال نیرو ناقص خواهد بود. به همین خاطر است که کیفیت اجرا در کنار طراحی صحیح، نقش تعیین‌کننده‌ای در موفقیت این فرآیند دارد.

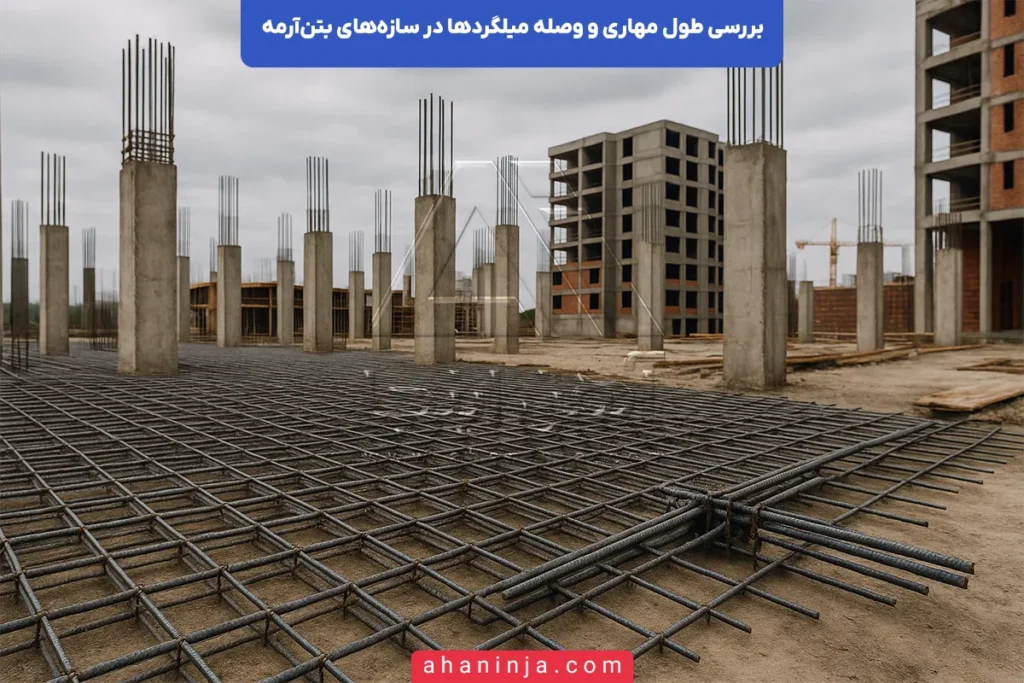

محل‌های نیازمند طول مهاری
در هر سازه بتن‌آرمه‌ای، تشخیص محل‌هایی که در آنها نیاز به طول مهاری مناسب برای میلگرد وجود دارد، اهمیت بسیار زیادی دارد. زیرا در نقاطی که تنش‌های وارده زیادتر، رفتار سازه‌ای پیچیده‌تر یا اتصال اعضا بحرانی‌تر است، عدم مهار صحیح میلگرد می‌تواند منجر به نابودی کامل پیوستگی بتن و فولاد شود. شناخت این نواحی، نه‌تنها به مهندسان طراح برای ارائه نقشه‌های اجرایی دقیق کمک می‌کند، بلکه برای تیم‌های اجرایی نیز نقش راهنما دارد تا در محل، بتوانند از بروز خطاهایی مانند قطع زودهنگام میلگرد یا مهار ناقص آن جلوگیری کنند.
در ادامه به مهم‌ترین محل‌هایی اشاره میشود که رعایت طول مهاری استاندارد و مهندسی‌شده در آنها الزامی است:
- انتهای میلگردها در تیرها، ستون‌ها و شناژها
در انتهای تمامی اعضای خمشی یا فشاری مانند تیرها و ستون‌ها، جایی که میلگرد به انتها می‌رسد یا در اتصال با عضو دیگری قرار میگیرد، باید طول مهاری مناسب تعبیه شود. این مهار اجازه می‌دهد تنش‌های انتهایی میلگرد در بتن جذب و توزیع شوند. در غیر این‌صورت، محل انتهای میلگرد تبدیل به نقطه تمرکز تنش و محل گسیختگی خواهد شد. به‌ویژه در ستون‌های بتنآرمه که تحت بار فشاری بالا قرار دارند، مهار نامناسب میلگردهای طولی می‌تواند منجر به له‌شدگی بتن در اطراف و از بین رفتن ظرفیت باربری عضو شود. - محل وصله میلگردهای طولی در تمام اعضا
در طول مسیر اعضای سازه‌ای، ممکن است به دلایل اجرایی یا محدودیت‌های حمل و نقل، از میلگردهای چند تکه استفاده شود. این تکه‌ها باید با هم وصله شوند و این وصله، چه به‌صورت پوششی، جوشی یا مکانیکی باشد، باید همراه با طول مهاری کافی طراحی و اجرا شود. در واقع، بخش وصله تنها زمانی ایمن است که هر دو میلگرد به‌طور کامل در بتن مهار شده باشند و نیروی بین آنها از طریق بتن منتقل شود. کوتاه بودن این مهار نه‌تنها باعث شکست در محل وصله میشود، بلکه به کل عضو آسیب وارد می‌کند. - لنگرگاه‌های منفی و اطراف تکیه‌گاه‌ها
این نواحی معمولاً در محل تقاطع تیر با ستون یا نزدیکی تکیه‌گاه‌ها قرار دارند. در این نقاط، به‌علت وجود لنگر منفی و تغییر جهت تنش‌های خمشی، نیروهای کششی در میلگردهای بالایی به‌شدت افزایش مییابد. اگر این میلگردها به‌خوبی در بتن مهار نشوند، نمی‌توان انتظار عملکرد خمشی کامل داشت. اجرای صحیح طول مهاری در این نواحی، باعث میشود که میلگرد به‌درستی وارد درگیری با بتن شود و توزیع یکنواخت تنش در طول مهار حاصل شود. - پای ستون‌ها و دیوارهای باربر یا برشی
در محل تماس این اعضا با فونداسیون یا طبقه پایین‌تر، میلگردهای طولی باید در بتن کف سازه یا شالوده مهار شوند. این مهار به‌ویژه در برابر نیروهای زلزله یا رانش افقی بسیار مؤثر است و مانع از بیرون‌زدگی میلگرد از مقطع میشود. رعایت دقیق طول مهاری در پای ستون‌ها باعث افزایش مقاومت جانبی سازه و جلوگیری از جابه‌جایی‌های زیاد طبقات در اثر بارهای جانبی می‌گردد. همچنین در دیوارهای برشی، وجود مهار کافی برای میلگردهای قائم، نقش کلیدی در پایداری جانبی کل سازه دارد. - نواحی دارای بازشو، کاهش سطح مقطع یا انقطاع در مسیر میلگردها
در نقاطی که به‌دلیل بازشو (مانند داکت‌ها، چاله آسانسور یا عبور تأسیسات)، سطح مقطع عضو کاهش یافته یا مسیر میلگرد دچار وقفه میشود، تمرکز تنش به‌وجود می‌آید. در این نواحی، مهار دقیق میلگرد در بتن اطراف بازشو ضروری است. عدم مهار در چنین شرایطی، باعث میشود بازشوها به محل ضعف سازه‌ای تبدیل شوند. همچنین در محل‌هایی که میلگرد برای عبور از مانع قطع شده و دوباره ادامه مییابد، مهار مطمئن در دو سوی محل قطع‌شدگی، تنها راه تأمین پیوستگی مؤثر است.
عملکرد طول مهاری در کشش و فشار
عملکرد طول مهاری در مواجهه با نیروهای کششی و فشاری تفاوت‌های مهم و بنیادینی دارد که شناخت آنها برای طراحی ایمن و اجرای صحیح سازههای بتنآرمه ضروری است. وقتی یک عضو سازه‌ای تحت بار قرار میگیرد، بسته به نوع بارگذاری، میلگردهای آن ممکن است دچار کشش یا فشار شوند. در هر دو حالت، مهار صحیح میلگرد در داخل بتن برای انتقال کامل نیرو و جلوگیری از گسیختگی الزامی است، اما شرایط عملکردی آن متفاوت خواهد بود.
در شرایطی که میلگرد تحت نیروی کششی قرار دارد، تمایل دارد از بتن جدا شده و به سمت بیرون حرکت کند. در این حالت، چسبندگی بین میلگرد و بتن باید به‌اندازه‌ای باشد که بتواند نیروی کششی را بدون بروز لغزش تحمل کند. اگر این چسبندگی در طول کافی از میلگرد فراهم نشود، نیروی کششی به بتن منتقل نمی‌شود و میلگرد از جای خود بیرون می‌زند. در واقع، این حالت یکی از رایج‌ترین دلایل شکست موضعی در تیرهای بتنآرمه است؛ جایی که میلگرد تحت کشش بوده اما به‌اندازه کافی مهار نشده است.
به همین دلیل، طول مهاری کششی معمولاً از اهمیت بالاتری نسبت به طول مهاری فشاری برخوردار است و آیین‌نامه‌ها نیز در این خصوص سخت‌گیرانه‌تر عمل می‌کنند. برای مثال، در میلگردهای آجدار تحت کشش، معمولاً مقدار حداقل ۴۰ تا ۵۰ برابر قطر اسمی میلگرد برای مهار در نظر گرفته میشود که بسته به کیفیت بتن و شرایط اجرایی قابل افزایش نیز هست. در این حالت، استفاده از قلاب انتهایی یا خم استاندارد میلگرد در جهت مخالف نیروی کشش، به‌عنوان ابزاری برای افزایش چسبندگی و جلوگیری از لغزش عمل می‌کند.
در مقابل، وقتی میلگرد تحت فشار قرار میگیرد، حالت کاملاً متفاوتی به‌وجود می‌آید. در این وضعیت، میلگرد در جهت داخل بتن فشرده میشود و تمایل به بیرون‌زدگی ندارد، بلکه ممکن است باعث ایجاد تنش‌های فشاری موضعی در بتن اطراف خود شود. در نتیجه، احتمال لغزش کاهش مییابد اما خطر له‌شدگی بتن یا کمانش موضعی میلگرد افزایش پیدا می‌کند. بنابراین، در طراحی طول مهاری فشاری، به‌جای تمرکز بر جلوگیری از لغزش، تمرکز اصلی روی جلوگیری از خرابی موضعی بتن یا انباشت تنش در ناحیه مهار است.
با اینکه مقدار طول مهاری فشاری معمولاً کمتر از حالت کششی در نظر گرفته میشود، اما این به معنی کاهش اهمیت آن نیست. در آیین‌نامه‌ها توصیه شده است که حتی در شرایط فشاری، حداقل ۲۰ تا ۳۰ برابر قطر میلگرد برای مهار در نظر گرفته شود، مگر اینکه از مکانیزم‌های مکملی مانند قلاب یا وصله مکانیکی استفاده شود. همچنین، ضخامت بتن پوششی در اطراف میلگرد تحت فشار باید به‌گونه‌ای طراحی شود که تحمل تنش‌های وارده را داشته باشد و دچار ترک شعاعی یا برآمدگی موضعی نشود.
در برخی موارد خاص، مانند ستون‌های دارای بار محوری زیاد یا دیوارهای برشی مرزی، میلگردهای تحت فشار ممکن است در معرض بارهای چرخه‌ای یا بارگذاری معکوس در زلزله قرار گیرند. در این شرایط، طراحی طول مهاری باید با ضریب اطمینان بیشتری انجام شود تا مقاومت دوطرفه (کششی و فشاری) تأمین گردد. همچنین، اجرای دقیق و صحیح مهار در این حالت‌ها مستقیماً بر دوام و رفتار سازه در بلندمدت اثر می‌گذارد.
انواع طول مهاری و شرایط تأثیرگذار
انواع طول مهاری بدین شرح اند:
طول مهاری کششی
در میان انواع حالت‌های تنش که ممکن است بر یک عضو بتنآرمه وارد شود، نیروی کششی از حساس‌ترین و بحرانی‌ترین آنها محسوب میشود. زمانی که میلگرد تحت کشش قرار میگیرد، تمایل دارد از بستر بتنی جدا شود و به بیرون حرکت کند. به‌همین دلیل، برای مقابله با این رفتار و جلوگیری از لغزش میلگرد در بتن، باید طول مشخصی از آن در داخل بتن دفن شود؛ به این طول، طول مهاری کششی گفته میشود. این نوع طول مهاری، از نظر طراحی و اجرا اهمیت ویژه‌ای دارد، زیرا در بیشتر اعضای خمشی مانند تیرها، دال‌ها، دیوارهای برشی و ناحیه کششی فونداسیون‌ها، میلگردها عمدتاً در حالت کشش قرار دارند.
هدف از ایجاد طول مهاری کششی، اطمینان از انتقال کامل نیروی کششی از میلگرد به بتن است. این انتقال از طریق چسبندگی سطحی، اصطکاک و گیر مکانیکی انجام میشود. در صورتی‌که طول مهاری کافی در اختیار نباشد، پیوستگی بین بتن و فولاد به خطر می‌افتد و میلگرد به‌تدریج از جای خود حرکت می‌کند. این حرکت، در ابتدا ممکن است تنها در حد میکرو لغزش باشد، اما تحت بارگذاری مداوم یا چرخه‌ای، می‌تواند منجر به ایجاد ترک‌های عرضی در بتن و کاهش شدید مقاومت عضو شود.
در آییننامههای طراحی بتن، نظیر مبحث نهم مقررات ملی ساختمان ایران یا آیین‌نامه ACI، ضوابط دقیقی برای محاسبه طول مهاری کششی ارائه شده است. یکی از اصلی‌ترین پارامترها در این محاسبه، قطر اسمی میلگرد است. به‌طور معمول، حداقل طول مهاری کششی برای میلگردهای آجدار برابر با ۴۰ تا ۵۰ برابر قطر میلگرد در نظر گرفته میشود. برای مثال، اگر از میلگرد ۲۰ میلی‌متر استفاده شود، طول مهاری آن در شرایط استاندارد باید حداقل ۸۰ تا ۱۰۰ سانتی‌متر باشد. البته این مقدار بسته به مقاومت فشاری بتن، نوع سطح میلگرد (ساده یا آجدار)، محل قرارگیری میلگرد (بالایی یا پایینی) و شرایط محیطی ممکن است افزایش یا کاهش یابد.
استفاده از قلاب انتهایی یا خم استاندارد در انتهای میلگردهای کششی یکی از راهکارهای رایج برای کاهش طول مهاری مورد نیاز است. این قلاب‌ها، علاوه‌بر افزایش سطح درگیری با بتن، مقاومت گیر مکانیکی را بالا می‌برند و در نتیجه می‌توانند به‌عنوان یک عامل مؤثر در بهبود رفتار مهاری محسوب شوند. با این حال، استفاده از قلاب در همه شرایط اجرایی ممکن نیست و طراحی آن باید با توجه به فضای موجود، شعاع خم، و پوشش بتن انجام شود.
نکته مهم دیگر در طراحی طول مهاری کششی، توجه به موقعیت قرارگیری میلگرد در قالب است. میلگردهایی که در قسمت پایین قالب قرار دارند و پس از بتن‌ریزی در موقعیت زیرین قرار می‌گیرند، معمولاً در تماس بهتر و مؤثرتری با بتن تازه هستند. در مقابل، میلگردهایی که در قسمت بالا قرار دارند، ممکن است به‌دلیل بالا آمدن آب و حباب‌های هوا، سطح تماس کمتری با بتن ایجاد کنند. این شرایط منجر به کاهش چسبندگی و افزایش طول مهاری مورد نیاز خواهد شد. به‌همین دلیل، در آیین‌نامه‌ها برای میلگردهای بالایی، ضرایب افزایش طول مهار در نظر گرفته میشود.
در سازه‌هایی که در معرض بارگذاری دینامیکی یا چرخه‌ای (مانند زلزله) هستند، طول مهاری کششی باید با دقت بیشتری طراحی شود. در چنین شرایطی، نیروهای متناوب موجب خستگی پیوستگی بتن و فولاد می‌شوند و خطر لغزش افزایش مییابد. بنابراین، رعایت حاشیه ایمنی بالاتر، انتخاب میلگرد با آج مناسب، استفاده از قلاب و افزایش سطح تماس از راهکارهایی است که برای تقویت طول مهاری کششی توصیه میشود.
طول مهاری فشاری
طول مهاری فشاری یکی از اجزای حیاتی در طراحی اعضای بتنآرمه تحت نیروی فشار است. برخلاف حالت کشش که میلگرد تمایل به بیرون کشیده شدن دارد، در حالت فشار، نیروی وارد شده، میلگرد را به سمت داخل بتن فشرده می‌کند. در نگاه اول ممکن است تصور شود که نیاز به مهار در چنین حالتی کمتر است، اما واقعیت این است که طراحی مهار میلگرد تحت فشار نیز از حساسیت بالایی برخوردار است، چرا که رفتار بتن در برابر فشار موضعی و پدیده‌هایی نظیر له‌شدگی، ترک‌خوردگی شعاعی یا بیرون‌زدگی بتن اطراف میلگرد، می‌تواند پایداری سازه را به خطر اندازد.
در حالت کلی، وقتی یک عضو مانند ستون یا دیوار برشی تحت بار محوری یا فشاری قرار میگیرد، میلگردهای طولی باید بتوانند این نیرو را به بتن اطراف منتقل کنند. این انتقال از طریق تماس مستقیم سطح میلگرد با بتن انجام میشود. اگر سطح تماس و طول مهاری کافی برای جذب این فشار فراهم نباشد، بتن در اطراف میلگرد دچار شکست موضعی میشود. این نوع شکست، معمولاً با ایجاد ترک‌های شعاعی یا مخروطی‌شکل و در نهایت، جدا شدن پوسته‌های بتن از اطراف میلگرد همراه است که می‌تواند باعث کاهش مقاومت فشاری مؤثر مقطع شود.
در طراحی طول مهاری فشاری، یکی از اولین معیارها، قطر میلگرد است. آییننامههای طراحی بتن، مانند مبحث نهم مقررات ملی ساختمان یا ACI 318، معمولاً حداقل ۲۰ تا ۳۰ برابر قطر اسمی میلگرد را به‌عنوان طول مهاری فشاری پیشنهاد می‌کنند. البته این عدد، بسته به شرایط سازه، کلاس بتن، موقعیت میلگرد و نوع استفاده از قلاب یا خم، ممکن است متغیر باشد. برای مثال، در میلگردهای قطورتر یا در نقاطی که احتمال بارگذاری معکوس وجود دارد، این مقدار می‌تواند افزایش یابد تا ایمنی لازم تأمین شود.
نکته مهم در حالت فشار، عدم وابستگی کامل عملکرد مهاری به چسبندگی است. برخلاف کشش، در اینجا مکانیزم‌های انتقال نیرو بیشتر فشاری هستند و اصطکاک بین سطح فولاد و بتن نقش غالب‌تری دارد. اما این به معنای حذف کامل نیاز به چسبندگی نیست. اگر سطح میلگرد چرب، زنگ‌زده یا آلوده باشد، مقاومت اصطکاکی به‌شدت کاهش مییابد و خطر لغزش داخلی در محل مهار افزایش پیدا می‌کند. از همین رو، پاک‌سازی و آماده‌سازی مناسب میلگرد پیش از بتن‌ریزی، در عملکرد مهار فشاری تأثیر مستقیم دارد.
در برخی از اعضای سازه‌ای مانند پای ستون‌ها یا دیوارهای برشی متصل به فونداسیون، میلگردها نه‌تنها نیروی فشاری را منتقل می‌کنند بلکه ممکن است با نیروهای کششی معکوس نیز مواجه شوند، به‌ویژه در سازه‌هایی که تحت بارهای زلزله قرار دارند. در چنین شرایطی، طول مهاری باید به‌گونه‌ای طراحی شود که هر دو حالت کشش و فشار را به‌صورت همزمان پوشش دهد. این الزام باعث میشود که در بسیاری از موارد، مهندسان طراح برای این نواحی از مهارهای ترکیبی و قلاب‌دار استفاده کنند که بتوانند در برابر تغییر جهت نیرو نیز عملکرد مناسب داشته باشند.
پوشش بتنی اطراف میلگرد در مهار فشاری نیز نقش بسیار مهمی دارد. اگر ضخامت این پوشش کم باشد یا بتن در زمان اجرا به‌درستی متراکم نشده باشد، تنش‌های متمرکز ناشی از نیروی فشاری می‌تواند باعث ترک‌خوردگی سریع بتن در ناحیه اطراف مهار شود. به‌همین دلیل، در طراحی جزئیات اجرایی باید دقت شود که فاصله کاور مناسب، دانه‌بندی بتن، شرایط ویبره و نحوه قرارگیری میلگردها با دقت بالا انجام شود.
عوامل مؤثر در تعیین طول مهاری
این عوامل، عبارتند از:
- قطر اسمی میلگرد (db)
اولین و شاید مهم‌ترین عامل تعیین‌کننده در طراحی طول مهاری، قطر میلگرد مورد استفاده است. هرچه قطر میلگرد افزایش یابد، سطح تماس بین فولاد و بتن بیشتر شده و در نتیجه، تنش‌های بیشتری باید در این ناحیه منتقل شوند. از سوی دیگر، افزایش قطر میلگرد، تمایل آن به لغزش را نیز بیشتر می‌کند. به همین دلیل است که آیین‌نامه‌ها معمولاً نسبت طول مهاری به قطر میلگرد را تعیین می‌کنند. برای مثال، در حالت کششی، حداقل طول مهاری برای میلگرد آجدار اغلب برابر با ۴۰ تا ۵۰ برابر قطر میلگرد در نظر گرفته میشود. بنابراین، افزایش db مستقیماً باعث افزایش طول مهاری مورد نیاز میشود. - نوع سطح میلگرد (آجدار یا ساده)
تفاوت رفتار بین میلگرد آجدار و میلگرد ساده در تأمین چسبندگی لازم با بتن، یکی از عوامل کلیدی در محاسبه طول مهاری است. میلگردهای آجدار با داشتن سطح ناصاف، درگیری مکانیکی بیشتری با بتن ایجاد می‌کنند و در نتیجه، امکان انتقال نیرو در طول کوتاه‌تری را فراهم می‌سازند. اما در مقابل، میلگردهای ساده فاقد این گیر مکانیکی هستند و برای تأمین همان میزان چسبندگی، باید با طول مهاری بیشتری در بتن دفن شوند. در برخی موارد، برای میلگردهای ساده حتی استفاده از قلاب در انتها الزامی است. - مقاومت فشاری بتن (f’c)
بتن با مقاومت بیشتر، چسبندگی بالاتری با میلگرد ایجاد می‌کند. بنابراین، در طراحی طول مهاری، افزایش مقاومت فشاری بتن می‌تواند باعث کاهش طول مورد نیاز شود. به‌عنوان مثال، برای بتن‌های رده C30 تا C40، عملکرد چسبندگی به‌مراتب بهتر از بتن‌های رده پایین‌تر خواهد بود. البته باید توجه داشت که این کاهش فقط در صورتی مجاز است که بتن به‌درستی عمل‌آوری، متراکم و اجرا شود. در پروژه‌هایی که کیفیت بتن‌ریزی پایین است، حتی بتن مقاوم نیز نمی‌تواند عملکرد مهاری مناسبی ارائه دهد. - موقعیت میلگرد در مقطع بتن‌ریزی
میلگردهایی که در قسمت‌های بالای مقطع بتن‌ریزی قرار می‌گیرند، معمولاً در معرض حباب‌های هوا و شیرابه بتن هستند که باعث کاهش چسبندگی سطحی میشود. به همین دلیل، آیین‌نامه‌ها برای این نوع میلگردها، ضرایب افزایشی برای طول مهاری در نظر می‌گیرند. این تأثیر به‌خصوص در تیرهای سقف و دال‌های دوطرفه محسوس است. در مقابل، میلگردهایی که در بخش‌های پایین قالب قرار دارند، معمولاً در تماس مستقیم‌تری با بتن هستند و عملکرد بهتری در انتقال نیرو دارند. - پوشش بتن اطراف میلگرد (Cover)
کاور بتن علاوه‌بر محافظت میلگرد در برابر خوردگی و آتش، نقش مهمی در پایداری و چسبندگی اطراف مهار میلگرد دارد. اگر ضخامت این پوشش کم باشد، ممکن است بتن دچار ترک‌خوردگی یا شکست شعاعی شود. از سوی دیگر، اگر پوشش بیش از حد ضخیم باشد، ممکن است باعث کاهش تراکم مناسب بتن در اطراف میلگرد شود. بنابراین، انتخاب پوشش مناسب (مثلاً ۲۵ تا ۴۰ میلی‌متر برای اعضای معمولی) و اجرای دقیق آن، تأثیر مستقیمی بر کیفیت مهار دارد. در مواردی که کاور بتن ضعیف اجرا میشود، لازم است طول مهاری بیشتر در نظر گرفته شود. - استفاده از قلاب یا خم انتهایی میلگرد
یکی از روشهای مؤثر در افزایش چسبندگی و کاهش طول مهاری، استفاده از قلاب ۹۰ یا ۱۸۰ درجه در انتهای میلگرد است. این قلاب‌ها باعث ایجاد گیر مکانیکی می‌شوند و می‌توانند به‌صورت قابل‌توجهی طول مهاری لازم را کاهش دهند. برای مثال، در برخی آیین‌نامه‌ها ذکر شده که استفاده از قلاب می‌تواند طول مهاری کششی را تا ۳۰ درصد کاهش دهد. البته برای تأثیرگذاری کامل، باید شعاع خم و پوشش اطراف قلاب مطابق استاندارد باشد و از اجرای غیراصولی آن جلوگیری شود. - شرایط محیطی و عوامل خورنده
در محیط‌هایی که سازه در معرض رطوبت زیاد، آب شور، مواد شیمیایی یا تغییرات دمایی شدید قرار دارد، بتن ممکن است در بلندمدت دچار ضعف سطحی و کاهش چسبندگی شود. در این شرایط، برای اطمینان از دوام اتصال بین فولاد و بتن، باید طول مهاری افزایش یابد یا از بتن‌های خاص و میلگردهای با پوشش اپوکسی یا گالوانیزه استفاده شود. آیین‌نامه‌ها برای شرایط محیطی شدید، ضرایب تشدید در نظر گرفته‌اند که حتماً باید در طراحی اعمال شوند. - میزان تراکم و کیفیت بتن‌ریزی
حتی اگر طراحی طول مهاری به‌درستی انجام شده باشد، کیفیت پایین در اجرای بتن‌ریزی یا تراکم ناقص بتن می‌تواند کل عملکرد مهار را مختل کند. در صورتی‌که هوا در اطراف میلگرد محبوس شود یا ویبره کافی انجام نشود، چسبندگی لازم ایجاد نمی‌شود و میلگرد از بتن جدا میشود. به همین دلیل، در پروژه‌هایی با احتمال اجرای ضعیف یا سختی دسترسی، باید طول مهاری با حاشیه اطمینان بیشتری طراحی شود.
میلگرد ساده یکی از محصولات کلیدی در صنعت ساخت‌وساز و تولید قطعات فلزی است که به‌دلیل سطح صاف، انعطاف‌پذیری بالا و قابلیت جوش‌پذیری مناسب، در بسیاری از بخش‌های عمرانی و صنعتی مورد استفاده قرار میگیرد، در این مقاله به تعریف میلگرد ساده و بررسی ویژگی‌ها و کاربردهای آن می‌پردازیم:
بیشتر بخوانیدنقش نوع میلگرد در مهار
یکی از عوامل کلیدی که تأثیر مستقیمی بر رفتار مهاری میلگرد در بتنآرمه دارد، نوع میلگرد مورد استفاده است. هرچند پارامترهایی مانند قطر، پوشش بتن، مقاومت فشاری بتن و شرایط اجرا نیز در تعیین طول مهاری نقش دارند، اما سطح میلگرد و ویژگی‌های مکانیکی آن بیش از هر عامل دیگری در کیفیت چسبندگی و انتقال نیرو از میلگرد به بتن مؤثر است. در این زمینه، تفاوت عمده‌ای میان میلگردهای آجدار و میلگردهای ساده وجود دارد که در طراحی، اجرا و نظارت باید به آن توجه ویژه شود.
میلگردهای آجدار دارای برجستگی‌ها و فرورفتگی‌هایی در سطح خود هستند که به آنها امکان ایجاد گیر مکانیکی با بتن می‌دهد. این گیر مکانیکی به‌عنوان یک عامل مکمل در کنار چسبندگی سطحی، باعث افزایش قابل‌توجه مقاومت در برابر لغزش میلگرد در بتن میشود. به همین دلیل، در اکثر آییننامههای طراحی بتن، از میلگرد آجدار به‌عنوان میلگرد پایه در محاسبه طول مهاری استاندارد استفاده میشود. چسبندگی در این نوع میلگرد به‌گونه‌ای است که حتی در بارهای چرخه‌ای و متناوب، پیوستگی مناسبی میان بتن و فولاد برقرار می‌ماند.
در مقابل، میلگردهای ساده سطح صافی دارند و فاقد هرگونه گیر مکانیکی با بتن هستند. در این حالت، انتقال نیرو صرفاً از طریق چسبندگی سطحی و اصطکاک صورت میگیرد که مقدار آن نسبت به میلگرد آجدار بسیار کمتر است. بنابراین، در صورت استفاده از میلگرد ساده، باید طول مهاری افزایش قابل‌توجهی پیدا کند تا امکان انتقال کامل تنش فراهم شود. در بسیاری از پروژه‌های سازه‌ای، استفاده از میلگرد ساده در نواحی تحت کشش یا وصله‌ها به‌طور کامل ممنوع شده و صرفاً در برخی نواحی فشاری یا کم‌تنش با رعایت شرایط خاص مجاز است.
از سوی دیگر، نوع میلگرد می‌تواند در رفتار طول مهاری در برابر شرایط محیطی سخت نیز تأثیرگذار باشد. به‌عنوان مثال، میلگردهای آجدار با پوشش اپوکسی یا میلگردهای فولاد ضدزنگ، علاوه‌بر مقاومت در برابر خوردگی، سطح زبری بالاتری دارند که چسبندگی بهتری با بتن ایجاد می‌کنند. این موضوع در پروژه‌هایی مانند سازههای دریایی، پل‌ها، تونل‌ها یا فونداسیون‌های در معرض آب و مواد شیمیایی، اهمیت ویژه‌ای دارد.
نکته قابل توجه دیگر، سازگاری نوع میلگرد با روشهای وصله و اتصال است. میلگردهای آجدار به‌خوبی با روش‌هایی نظیر وصله پوششی، مکانیکی و حتی قلابی ترکیب می‌شوند و چسبندگی آنها به بتن در محل اتصال حفظ میشود. درحالی‌که میلگردهای ساده، نه‌تنها در چسبندگی ضعیف‌تر عمل می‌کنند، بلکه اجرای وصله پوششی برای آنها دشوارتر است و معمولاً نیاز به جوش یا کوپلر دارند که هزینه و حساسیت اجرا را بالا می‌برد.
از منظر اجرایی نیز، نوع میلگرد می‌تواند بر دقت و کیفیت اجرای مهار تأثیرگذار باشد. میلگرد آجدار به‌دلیل گیر مکانیکی، کمتر در معرض لغزش هنگام بتن‌ریزی یا ویبره قرار دارد و موقعیت آن در سازه بهتر حفظ میشود. در مقابل، میلگردهای ساده اگر به‌درستی بسته نشوند، ممکن است در هنگام بتن‌ریزی از جای خود حرکت کنند و در نتیجه، طول مهاری مؤثر کاهش یابد.
جدول حداقل طول مهاری میلگرد در بتنآرمه (طبق مبحث نهم آئین‌نامه)
| نوع میلگرد | حالت تنش | نوع بتن | حداقل طول مهاری (ضریب × قطر میلگرد) | توضیحات فنی |
|---|---|---|---|---|
| آجدار | کششی | معمولی (C25) | ۴۰ × db | حالت پایه؛ بدون قلاب یا شرایط خاص |
| آجدار | کششی | مقاوم (C35 به بالا) | ۳۵ × db | در بتن با مقاومت بالا قابل کاهش است |
| آجدار | فشاری | معمولی | ۲۵ × db | در فشار، طول کمتر مورد نیاز است |
| ساده | کششی | معمولی | ۶۰ × db | به‌دلیل عدم گیر مکانیکی، نیاز به مهار بیشتر |
| ساده با قلاب | کششی | معمولی | ۴۵ × db | با اجرای قلاب استاندارد، نیاز کاهش مییابد |
| آجدار با قلاب | کششی | معمولی | ۳۰ × db | بهترین عملکرد در انتقال نیرو و کاهش مهار |
| آجدار در محل بحرانی | کششی | معمولی | ۵۰ × db | در ناحیه لنگر منفی یا اتصال تیر-ستون |
توضیح:
- db همان قطر اسمی میلگرد بر حسب میلی‌متر است. مثلاً برای میلگرد 16، اگر ضریب ۴۰ باشد، طول مهاری = ۴۰ × ۱۶ = ۶۴۰ میلی‌متر
- این مقادیر برای شرایط عادی در نظر گرفته شده‌اند. در محیطهای خورنده، سطوح تحت زلزله یا کیفیت پایین بتن، باید ضرایب تشدید اعمال شود.
- استفاده از قلاب 90 یا 180 درجه در میلگردهای کششی، تأثیر زیادی در کاهش طول مهاری دارد.

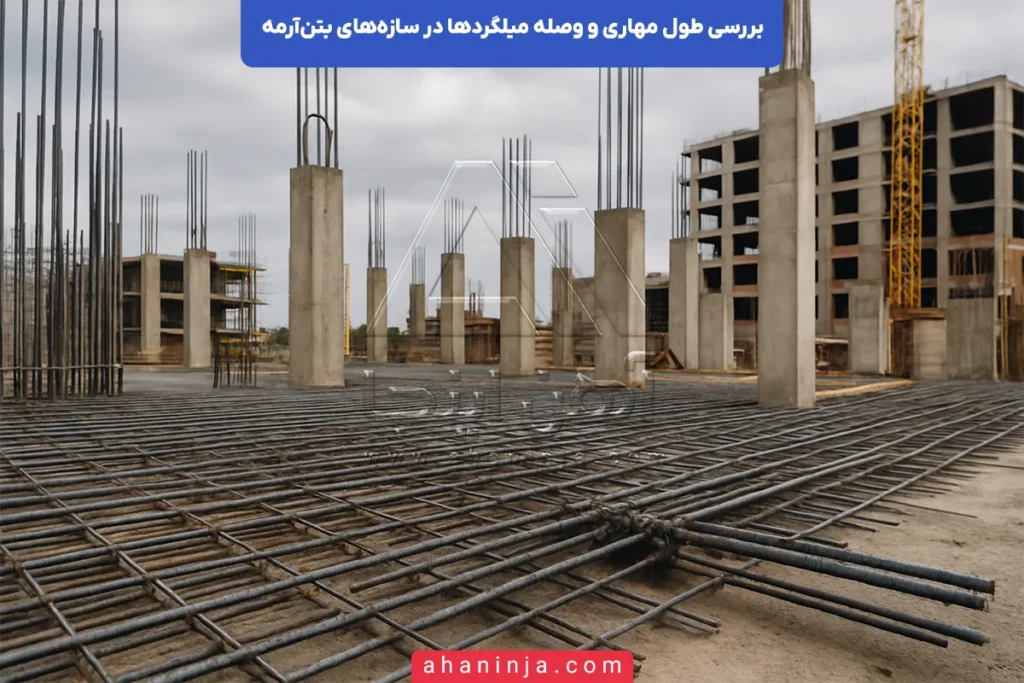

تعریف وصله میلگرد و کاربرد آن
در سازههای بتنآرمه، اجرای میلگردها به‌صورت یکپارچه و پیوسته در کل طول عضو سازه‌ای، اغلب به‌دلایل اجرایی، فنی یا اقتصادی ممکن نیست. در این شرایط، برای تأمین ادامه عملکرد میلگرد و انتقال کامل نیرو از یک بخش به بخش دیگر، باید از اتصال مناسب بین میلگردها استفاده شود. این اتصال که به آن وصله میلگرد گفته میشود، یکی از مهم‌ترین بخش‌های طراحی و اجرای میلگرد در سازههای بتنی است و در بسیاری از اعضا از جمله تیرها، ستون‌ها، دیوارهای برشی و فونداسیون‌ها مورد استفاده قرار میگیرد.
وصله میلگرد به‌معنای اتصال دو میلگرد به‌نحوی است که گویی یک میلگرد پیوسته و یک‌تکه وجود دارد. این اتصال باید به‌گونه‌ای طراحی و اجرا شود که انتقال نیرو بین دو میلگرد، بدون کاهش ظرفیت باربری یا ایجاد ضعف موضعی انجام گیرد. در واقع، وصله زمانی مؤثر خواهد بود که مقاومت و سختی آن برابر یا بیشتر از بخش‌های دیگر میلگرد باشد و تحت بارگذاری، هیچ‌گونه تمرکز تنش یا شکست زودهنگام در محل وصله اتفاق نیفتد.
وصله‌ها معمولاً زمانی اجرا می‌شوند که طول میلگرد به‌دلایل حمل، انبارش، محدودیت فضا یا بتن‌ریزی در چند مرحله، کافی نباشد. همچنین در محل‌هایی که قطع و ادامه میلگرد در طبقات، اعضای قائم یا فونداسیون‌ها ضرورت دارد، استفاده از وصله اجتناب‌ناپذیر است. در این حالت، مهندس طراح موظف است مشخص کند چه نوع وصله‌ای باید به‌کار رود، در چه موقعیتی قرار گیرد و با چه طول و جزئیاتی اجرا شود.
از نظر فنی، وصله میلگرد باید بتواند نیروهای کششی یا فشاری را بدون ایجاد لغزش، ترک یا ضعف اتصال منتقل کند. اگر این انتقال به‌درستی انجام نشود، محل وصله به یک نقطه بحرانی و مستعد گسیختگی تبدیل میشود. به همین دلیل، محل‌یابی، نوع و جزئیات اجرایی وصله از اهمیت بالایی برخوردار است و در بسیاری از آیین‌نامه‌ها مانند مبحث نهم مقررات ملی ساختمان، ضوابط صریح و مشخصی برای آن ارائه شده است.
از منظر اجرایی، وصله‌ها باید در نواحی با تنش کمتر اجرا شوند؛ به‌عنوان مثال، در اعضای خمشی، بهتر است وصله در ناحیه‌ای دور از محل لنگر ماکزیمم قرار گیرد. همچنین در ستون‌ها توصیه میشود که وصله در میانه ارتفاع ستون و دور از محل وصله تیر اجرا شود. این موارد به کاهش تمرکز تنش و بهبود عملکرد کلی وصله کمک می‌کنند.
وصله‌ها به‌ویژه در سازههای بلندمرتبه، صنعتی یا پل‌ها که حجم و طول میلگردها زیاد است، نقش پررنگ‌تری دارند. در این پروژه‌ها، اجرای بدون وصله، یا غیرممکن است یا منجر به هزینه و پرت غیرمنطقی میشود. بنابراین، استفاده از وصله به‌عنوان یک راهکار فنی و اجرایی بهینه، نه‌تنها مجاز بلکه در بسیاری از مواقع الزامی است.
انواع وصله میلگرد و ضوابط اجرایی
وصله‌های میلگرد عبارتند از:
وصله پوششی
وصله پوششی (Lap Splice) رایج‌ترین و پراستفاده‌ترین روش اتصال میلگردها در سازههای بتنآرمه به‌شمار می‌رود. این نوع وصله زمانی به‌کار می‌رود که دو میلگرد به‌صورت طولی در امتداد یکدیگر قرار می‌گیرند و با همپوشانی در یک طول مشخص داخل بتن قرار می‌گیرند تا نیروی وارده از یک میلگرد به میلگرد دیگر منتقل شود. اصل عملکرد وصله پوششی بر پایه ایجاد پیوستگی و انتقال نیرو از طریق چسبندگی، اصطکاک و درگیری مکانیکی با بتن بین دو میلگرد مجاور است. در صورت اجرای صحیح، این وصله قادر خواهد بود انتقال نیرو را به‌گونه‌ای انجام دهد که گویا هیچ‌گونه قطع شدگی یا جدایی در مسیر میلگرد وجود نداشته است.
در وصله پوششی، هیچ اتصال مکانیکی مستقیم یا جوشی بین دو میلگرد ایجاد نمی‌شود. بلکه هر دو میلگرد به‌صورت موازی و در فاصله مجاز، در داخل بتن به‌طول مشخص همپوشانی داده می‌شوند. این طول، که به آن طول وصله پوششی (Lap Length) گفته میشود، باید به اندازه‌ای باشد که انتقال کامل تنش از میلگرد اول به بتن، و سپس از بتن به میلگرد دوم بدون لغزش یا ضعف انجام گیرد. این فرآیند انتقال تنش، مشابه مکانیزم طول مهاری است، با این تفاوت که در وصله پوششی، دو میلگرد همزمان درگیر انتقال نیرو هستند و این عملیات در دو طرف انجام میشود.
میزان طول وصله پوششی مورد نیاز بسته به نوع میلگرد (آجدار یا ساده)، قطر میلگرد، شرایط تنش (کششی یا فشاری)، مقاومت فشاری بتن، محل اجرای وصله (ناحیه بحرانی یا غیر بحرانی) و شرایط اجرایی متغیر است. طبق مبحث نهم مقررات ملی ساختمان ایران، برای میلگردهای کششی آجدار معمولی، حداقل طول وصله پوششی برابر ۵۰ برابر قطر میلگرد (۵۰db) در نظر گرفته میشود، در حالی‌که این عدد برای میلگردهای فشاری ممکن است به ۳۰ یا ۴۰ برابر قطر میلگرد کاهش یابد. با این حال، در شرایط خاص مانند وجود میلگرد ساده، محیط خورنده، یا عدم تراکم مناسب بتن، ممکن است ضرایب افزایش طول اعمال شود.
نکته کلیدی در عملکرد وصله پوششی، تأمین پیوستگی مؤثر بین میلگرد و بتن در ناحیه وصله است. اگر فاصله بین دو میلگرد بیش از حد مجاز باشد، یا بتن اطراف به‌درستی متراکم نشود، چسبندگی مؤثر بین میلگرد و بتن کاهش مییابد و محل وصله به یک نقطه ضعف بحرانی در برابر لغزش تبدیل میشود. به همین دلیل، در طراحی و اجرای وصله‌های پوششی باید به مواردی مانند حداقل فاصله بین میلگردها، رعایت ضخامت کاور، تراکم دقیق بتن و جلوگیری از قرارگیری وصله‌ها در نواحی پرتنش توجه ویژه‌ای داشت.
از نظر مکان‌یابی در سازه، توصیه میشود وصله‌های پوششی در نواحی با تنش خمشی کمتر قرار گیرند. برای مثال، در تیرهای بتنآرمه، وصله نباید در محل لنگر خمشی ماکزیمم (مانند وسط دهانه یا محل اتصال تیر به ستون) اجرا شود. همچنین، در ستون‌ها، محل وصله ترجیحاً در وسط ارتفاع ستون و نه در نزدیکی انتها یا محل وصله تیر قرار گیرد تا احتمال تمرکز تنش و ضعف کاهش یابد.
در پروژه‌های بزرگ، به‌ویژه در فونداسیون‌ها، دیوارهای برشی یا المان‌های بلند مانند تیرهای پل، تعداد زیادی وصله پوششی ممکن است در یک ناحیه اجرا شود. در این شرایط، باید از پراکندگی مناسب وصله‌ها (Staggering) استفاده شود؛ یعنی تمامی میلگردها در یک نقطه وصله نشوند، بلکه به‌صورت گام‌به‌گام در طول عضو توزیع شوند. این تکنیک کمک می‌کند که تراکم میلگردها در یک مقطع افزایش نیافته و چسبندگی بتن به‌درستی برقرار شود.
در مواردی که نیاز به اجرای وصله در محل‌های خاص با فضای محدود، یا در مجاورت بتن‌ریزی قبلی باشد، باید بررسی شود که آیا شرایط مناسب برای اجرای وصله پوششی وجود دارد یا نه. در صورت نبود شرایط مناسب، استفاده از وصله مکانیکی (کوپلر) یا وصله جوشی توصیه میشود.
وصله جوشی
وصله جوشی میلگرد یکی از روشهای تخصصی و دقیق برای اتصال دو میلگرد در سازههای بتنآرمه است که در آن، میلگردها از طریق جوشکاری به یکدیگر متصل می‌شوند تا انتقال نیرو میان آنها به‌صورت مستقیم و بدون واسطه انجام گیرد. این روش نسبت به وصله پوششی یا مکانیکی، پیچیدگی‌های بیشتری دارد و نیازمند تجهیزات جوشکاری استاندارد، نیروی ماهر و کنترل کیفی دقیق است. با این حال، در شرایط خاصی که امکان اجرای وصله پوششی وجود ندارد یا به‌دنبال کاهش تراکم میلگرد در مقطع هستیم، وصله جوشی می‌تواند یک گزینه مناسب و مهندسی‌شده محسوب شود.
در این روش، دو میلگرد باید از نظر متالورژیکی و مشخصات مکانیکی قابلیت جوشکاری داشته باشند. میلگردهای دارای پوشش اپوکسی، میلگردهای با کربن بالا یا میلگردهای با ترکیبات شیمیایی خاص، قابلیت جوشکاری محدود یا خطرات جدی در فرآیند جوشکاری دارند. به همین دلیل، قبل از انتخاب این روش، باید نوع میلگرد مورد استفاده بررسی و با استانداردهای جوش‌پذیری مطابقت داده شود.
وصله‌های جوشی معمولاً در دو فرم اصلی اجرا می‌شوند:
۱) جوش لب به لب (Butt Weld) که در آن دو انتهای میلگرد به‌صورت صاف بریده شده و به‌طور مستقیم به هم جوش داده می‌شوند. این نوع اتصال نیازمند همراستایی دقیق و کیفیت بالای جوش نفوذی است و معمولاً در شرایط کارگاهی کنترل‌شده یا با استفاده از تجهیزات خاص انجام میشود.
۲) جوش جانبی (Lap or Fillet Weld) که در آن بخشی از طول میلگردها روی یکدیگر قرار گرفته و از طریق جوش فیله‌ای یا گوشه‌ای به هم متصل می‌شوند. این روش اجرایی ساده‌تری دارد ولی نیاز به دسترسی کافی و حفظ فاصله استاندارد از بتن دارد تا درگیر حرارت بالا نشود.
اجرای وصله جوشی باید با رعایت استانداردهای مشخصی صورت گیرد. در ایران، استانداردهای جوشکاری سازههای فولادی (مانند AWS D1.4 یا مقررات جوشکاری میلگرد بتنآرمه) باید ملاک عمل قرار گیرد. همچنین، آزمون جوش و تأیید کیفیت برای هر پروژه الزام‌آور است. این آزمون‌ها می‌توانند شامل تست چشمی، تست غیرمخرب (مانند التراسونیک یا ذرات مغناطیسی)، یا در موارد حساس، تست مخرب (تست کشش، خمش و برش) باشند.
از جمله مزایای وصله جوشی میتوان به کاهش تراکم میلگرد در مقطع، تأمین انتقال مستقیم نیرو، حذف نیاز به همپوشانی طولی و امکان استفاده در فضاهای محدود اشاره کرد. این مزایا در پروژه‌هایی مانند پل‌ها، سازههای صنعتی، دیوارهای برشی با تراکم بالا یا محل‌هایی که طول میلگرد محدود است، اهمیت ویژه‌ای دارد.
اما در کنار این مزایا، معایب و محدودیت‌هایی نیز وجود دارد که نباید نادیده گرفته شود. حساسیت بالا نسبت به کیفیت اجرا، نیاز به نیروی متخصص جوشکار، خطر تغییر خواص متالورژیکی میلگرد در اثر حرارت بالا، احتمال کاهش انعطاف‌پذیری اتصال در بارگذاری‌های دینامیکی و هزینه بیشتر نسبت به وصله پوششی از جمله این موارد هستند. به‌علاوه، در محیطهای خورنده یا مناطق با رطوبت بالا، محل جوش اگر به‌درستی محافظت نشود، می‌تواند به محل شروع خوردگی و گسیختگی زودرس تبدیل شود.
از نظر آیین‌نامه‌ای، وصله جوشی تنها در صورت تأیید مهندس طراح و با رعایت تمام الزامات فنی مجاز است. در برخی پروژه‌ها، استفاده از آن تنها در محل‌هایی خاص یا با محدودیت‌های مشخصی مجاز است، مثل اینکه در نواحی بحرانی سازه، وصله جوشی به‌تنهایی پذیرفته نمی‌شود مگر با آزمون و تأیید رسمی.
وصله مکانیکی (کوپلر)
وصله مکانیکی میلگرد که در صنعت با عنوان کوپلر میلگرد (Rebar Coupler) شناخته میشود، یک روش مدرن، مهندسی‌شده و بسیار مؤثر برای اتصال دو میلگرد به یکدیگر است. در این روش، برخلاف وصله پوششی یا جوشی، دو میلگرد مستقیماً با استفاده از یک قطعه واسط مکانیکی به هم متصل می‌شوند، بهطوری که نیروی واردشده از یک میلگرد، به‌طور کامل و مستقیم به میلگرد دوم منتقل میشود، بدون آنکه به چسبندگی بتن یا طول همپوشانی وابسته باشد.
در کوپلرها، میلگردها معمولاً از طریق رزوه‌کردن انتهای آنها و پیچاندن داخل یک قطعه استوانه‌ای فولادی با دنده‌های داخلی به هم متصل می‌شوند. این قطعه، که به آن کوپلر گفته میشود، دارای مقاومت مکانیکی بالایی است و به‌گونه‌ای طراحی شده که ظرفیت باربری آن برابر یا حتی بیشتر از خود میلگرد باشد. این ویژگی باعث شده کوپلرها در پروژه‌های با درجه اهمیت بالا، اعضای بحرانی یا نواحی پرتراکم میلگرد، جایگزین مطمئن و بسیار کاربردی برای سایر روشهای وصله باشند.
یکی از مهم‌ترین مزایای استفاده از وصله مکانیکی، کاهش تراکم میلگرد در محل اتصال است. در وصله پوششی، دو میلگرد به‌طور موازی و با طول زیاد روی هم قرار می‌گیرند که باعث افزایش حجم فولاد در یک ناحیه، دشواری در بتن‌ریزی و احتمال کاهش تراکم بتن میشود. اما در وصله مکانیکی، اتصال دقیقاً در نقطه قطع میلگرد انجام شده و فقط یک قطعه واسط مورد استفاده قرار میگیرد. این مسئله به‌ویژه در ستون‌ها، دیوارهای برشی، هسته‌های مرکزی، مقاطع پیش‌تنیده و محل اتصال تیر به ستون بسیار مهم و حیاتی است.
از دیگر مزایای این نوع وصله میتوان به عدم وابستگی به مقاومت بتن، امکان اجرای وصله در هوای سرد یا مرطوب، و سرعت بالای اجرا اشاره کرد. همچنین، برخلاف جوشکاری، اجرای کوپلر نیاز به حرارت ندارد و از این‌رو، خطر تغییر خواص متالورژیکی میلگرد را به‌همراه ندارد. این موضوع در سازه‌هایی که از میلگردهای خاص یا فولادهای آلیاژی استفاده میشود، اهمیت ویژه‌ای دارد.
انواع مختلفی از کوپلر وجود دارد که بسته به نوع میلگرد، محل اجرا و میزان باربری مورد نیاز انتخاب می‌شوند. رایج‌ترین انواع کوپلر شامل موارد زیر هستند:
- کوپلر رزوه مستقیم (Standard Threaded Coupler): متداول‌ترین نوع، با دنده‌های مستقیم روی میلگرد
- کوپلر انتقالی (Transition Coupler): برای اتصال میلگردهایی با قطرهای متفاوت
- کوپلر انتهایی (End Coupler): معمولاً در محل توقف میلگرد و شروع از نقطه دیگر
- کوپلر ضربه‌ای یا اصطکاکی: در شرایط خاص که امکان رزوه‌کاری وجود ندارد
با وجود مزایای زیاد، اجرای وصله مکانیکی نیز مستلزم رعایت دقیق نکات فنی و نظارتی است. اولین شرط، رزوه‌کردن دقیق میلگرد با دستگاه‌های مخصوص و مطابق استاندارد است. هرگونه انحراف در محور رزوه یا عدم انطباق دنده‌ها با قطعه کوپلر، می‌تواند انتقال نیرو را دچار مشکل کند. همچنین، کوپلر باید دارای تأییدیه‌های فنی معتبر باشد و تحمل تنش کششی، فشاری و بار چرخه‌ای آن پیش از استفاده بررسی شود.
از نظر آیین‌نامه‌ای، استفاده از وصله مکانیکی در ایران طبق مبحث نهم مقررات ملی ساختمان و آییننامههای بین‌المللی مانند ACI 318 مجاز است، به‌شرط آنکه مشخصات فنی کوپلر، برابری یا بالاتر بودن ظرفیت آن نسبت به میلگرد پایه را اثبات کند. در سازههای با درجه اهمیت زیاد (مثل سازههای بلندمرتبه، سازههای مقاوم در برابر زلزله، تأسیسات صنعتی یا هسته‌ای)، توصیه میشود که تست‌های مکانیکی بر روی نمونه‌های وصله‌شده انجام گیرد.
ضوابط اجرایی مهم وصله‌ها
- عدم اجرای وصله در نواحی بحرانی سازه
یکی از مهم‌ترین ضوابط در اجرای وصله، جلوگیری از قرار دادن آن در نقاطی با تنش حداکثری یا لنگر خمشی زیاد است. برای مثال، در تیرها، ناحیه میانی دهانه یا محل اتصال تیر به ستون، نقاطی هستند که تنش‌های کششی و خمشی شدید وجود دارد. در این محل‌ها، اجرای وصله باعث تمرکز تنش، ضعیف‌شدن مقطع و کاهش عملکرد خمشی عضو میشود. آیین‌نامه‌ها صراحتاً توصیه می‌کنند که وصله‌های پوششی یا جوشی در این نواحی اجرا نشود، مگر در شرایط خاص و با تأیید مهندس طراح. - رعایت حداقل فاصله بین وصله‌های مجاور
در اعضایی مانند تیرها، ستون‌ها یا دیوارهای برشی که تعداد زیادی میلگرد وجود دارد، نباید همه میلگردها در یک مقطع واحد وصله شوند. این کار باعث افزایش تراکم فولاد، کاهش چسبندگی بتن و ضعف مقطع میشود. بر اساس ضوابط، فاصله افقی بین دو وصله مجاور نباید کمتر از ۴۰ برابر قطر میلگرد یا ۳۰ سانتی‌متر باشد. همچنین توصیه میشود وصله‌ها به‌صورت پراکنده (Staggered) و با فاصله در طول عضو توزیع شوند تا از تمرکز وصله در یک مقطع جلوگیری شود. - رعایت طول وصله طبق آیین‌نامه و نوع میلگرد
طول وصله باید دقیقاً طبق ضوابط آیین‌نامه تعیین و اجرا شود. برای مثال، در وصله پوششی میلگردهای کششی آجدار، معمولاً طولی برابر ۵۰ برابر قطر اسمی میلگرد (۵۰db) در نظر گرفته میشود. این مقدار در حالت فشاری یا با استفاده از قلاب، ممکن است کمتر باشد. برای میلگردهای ساده یا محیطهای خورنده، معمولاً طول بیشتری توصیه میشود. استفاده از مقادیر غیر آیین‌نامه‌ای یا برش زدن میلگرد در محل وصله بدون مهار مناسب به‌هیچ‌وجه مجاز نیست. - اجرای صحیح قلاب‌ها، رزوه‌ها یا جوش در وصله‌های خاص
در صورتی‌که وصله از نوع مکانیکی یا جوشی باشد، رعایت مشخصات فنی جزئی و دقیق الزامی است. برای وصله‌های مکانیکی (کوپلر)، باید رزوه‌ها کاملاً هم‌محور، تمیز و منطبق با استاندارد سازنده باشند. برای وصله‌های جوشی، نوع جوش، طول مؤثر، نوع الکترود و شرایط پیش‌گرمایش باید طبق دستورالعمل طراحی و آیین‌نامه انجام شود. همچنین قلاب‌های انتهایی در وصله پوششی باید زاویه خم، شعاع خم و کاور لازم را به‌درستی تأمین کنند. - کنترل کیفیت و نظارت مستمر در زمان اجرا
در اجرای وصله‌ها، نظارت مهندس ناظر یا کنترل کیفی کارگاه ضروری است. طول همپوشانی باید با متر و قبل از بتن‌ریزی چک شود. در وصله‌های مکانیکی، اتصال میلگردها باید با گشتاور مناسب سفت شده و توسط آچار استاندارد کنترل شود. در وصله‌های جوشی، کیفیت جوش باید با آزمایش‌های چشمی یا تست‌های غیرمخرب (مانند PT، UT یا MT) بررسی شود. همچنین رعایت کاور بتن، فاصله وصله از قالب، و تراکم بتن اطراف وصله باید به‌دقت اجرا و کنترل شود. - اطمینان از قرارگیری وصله در محل قابل دسترسی و قابل اجرا
انتخاب محل وصله باید به‌گونه‌ای باشد که اجرای آن از نظر کارگاهی ممکن، ایمن و دقیق باشد. در محل‌هایی که فضای کاری محدود است یا میلگردها با تراکم بالا نصب شده‌اند، اجرای وصله ممکن است ناقص یا پرخطا انجام شود. بنابراین مهندس طراح باید محل‌هایی را برای وصله در نظر بگیرد که امکان دسترسی، نصب، کنترل و نظافت مناسب میلگردها فراهم باشد. - رعایت پوشش بتن (کاور) در اطراف محل وصله
کاور بتن در اطراف وصله، نقش حیاتی در محافظت از میلگردها در برابر رطوبت، آتش و خوردگی دارد. اگر کاور در اطراف وصله کم باشد، احتمال جداشدگی بتن، گسترش ترک و نفوذ عوامل خورنده بسیار افزایش مییابد. به‌همین دلیل در وصله‌هایی که قطر میلگرد زیاد یا نوع اتصال حجیم است (مثلاً کوپلرهای رزوه‌دار)، باید کاور بتن حداقل مطابق استاندارد اجرا شده و از برخورد وصله به قالب جلوگیری شود. - استفاده از ملات مناسب و ویبره دقیق در محل وصله
چون وصله‌ها معمولاً محل تمرکز میلگرد و احتمال حبس هوا هستند، تراکم بتن در اطراف وصله اهمیت دوچندان پیدا می‌کند. عدم ویبره کافی یا استفاده از بتن با روانی پایین، باعث ایجاد حفره و کاهش چسبندگی در ناحیه وصله میشود. در موارد خاص توصیه میشود از افزودنی‌های روان‌کننده، بتن ریزدانه، یا ملات‌های ترمیمی برای پر کردن فضای اطراف وصله استفاده شود. - ممنوعیت وصله کردن میلگردهای با قطر بسیار بالا بدون تحلیل خاص
در پروژه‌هایی که از میلگردهای قطور (مثلاً ۳۲ یا ۴۰ میلی‌متر) استفاده میشود، اجرای وصله پوششی یا حتی جوشی ممکن است با مشکلات زیادی همراه باشد. در چنین مواردی، توصیه میشود یا از میلگرد یکپارچه استفاده شود، یا تحلیل جداگانه برای نوع وصله انجام گردد و از وصله‌های مکانیکی خاص با مقاومت اثبات‌شده استفاده شود.
مقایسه طول مهاری و وصله میلگرد + جدول
| ویژگی | طول مهاری میلگرد | وصله میلگرد |
|---|---|---|
| محل اجرا | انتهای میلگرد | میانه طول میلگرد |
| هدف اصلی | انتقال تنش به بتن | اتصال دو میلگرد |
| روش اجرا | مدفون در بتن | پوششی، جوشی، مکانیکی |
| ضوابط آیین‌نامه‌ای | بسیار دقیق | دقیق، متناسب با نوع وصله |
| شرایط بحرانی | در نقاط انتهایی سازه | باید دور از نواحی با لنگر زیاد باشد |
الزامات آیین‌نامه‌ای برای طول مهاری و وصله
- حداقل طول مهاری کششی برای میلگردهای آجدار
طبق مبحث نهم مقررات ملی ساختمان، حداقل طول مهاری برای میلگرد کششی آجدار برابر با ۴۰ برابر قطر اسمی میلگرد (۴۰db) در شرایط بتن معمولی و کیفیت اجرای استاندارد است. این مقدار می‌تواند در شرایط خاص مانند بتن با مقاومت بالا، استفاده از قلاب یا موقعیت میلگرد (بالایی یا پایینی بودن) تغییر کند. - حداقل طول مهاری فشاری برای میلگردهای آجدار
در حالت فشاری، به‌دلیل رفتار متفاوت میلگرد نسبت به بتن، حداقل طول مهاری برابر با ۲۵ تا ۳۰ برابر قطر میلگرد (۲۵–30db) تعیین میشود. با این حال، در ستون‌ها یا دیوارهای تحت بار محوری زیاد، توصیه میشود حتی برای حالت فشاری، ضریب اطمینان بالاتر در نظر گرفته شود. - حداقل طول وصله پوششی برای میلگردهای کششی
در وصله‌های پوششی، آیین‌نامه الزام می‌کند که حداقل طول وصله برای میلگرد آجدار کششی ۵۰ برابر قطر میلگرد (۵۰db) باشد. این مقدار برای میلگردهای ساده یا در نواحی بحرانی باید افزایش یابد. همچنین در شرایطی که بتن از تراکم و چسبندگی کمتری برخوردار است، یا پوشش بتن کمتر از حد مجاز است، افزایش طول وصله الزامی است. - وصله‌های فشاری و حداقل طول آنها
برای میلگردهای فشاری، حداقل طول وصله پوششی می‌تواند به ۳۰ تا ۴۰ برابر قطر میلگرد کاهش یابد، مشروط بر اینکه محل اجرا در نواحی غیر بحرانی بوده و کیفیت اجرا بالا باشد. آیین‌نامه توصیه می‌کند در ستون‌ها، وصله در میانه ارتفاع ستون و در فاصله مشخصی از محل اتصال به تیر اجرا شود. - استفاده از ضرایب کاهش یا افزایش بر اساس شرایط خاص
اگر از قلاب استاندارد، بتن با مقاومت بالا، یا تراکم کامل بتن با ویبره اصولی استفاده شود، آیین‌نامه اجازه کاهش طول مهاری تا حدود ۲۰ درصد را می‌دهد. اما در شرایط نامناسب مانند بتن با کیفیت پایین، تراکم ناقص، کاور ناکافی یا شرایط محیطی خورنده، آیین‌نامه الزام می‌کند که طول مهاری تا ۳۰ درصد افزایش یابد. - وصله در نواحی بحرانی سازه‌ای ممنوع یا محدود است
طبق الزامات آیین‌نامه، اجرای وصله در ناحیه لنگر خمشی حداکثر یا تحت برش بالا ممنوع است، مگر اینکه از وصله مکانیکی یا وصله جوشی تقویتی استفاده شود. در تیرها، وصله باید حداقل در یک‌چهارم دهانه اجرا شود و در ستون‌ها نباید در نزدیکی گره‌های سازه‌ای قرار گیرد. - استفاده از وصله مکانیکی مشروط به اثبات عملکرد مکانیکی آن است
آیین‌نامه به‌صراحت تأکید دارد که کوپلرها یا وصله‌های مکانیکی تنها در صورتی مجاز هستند که مقاومت آنها حداقل برابر با مقاومت تسلیم میلگرد پایه باشد. علاوه‌بر این، شرکت تولیدکننده کوپلر باید دارای گواهینامه معتبر و تأییدیه‌های آزمایشگاهی لازم باشد. - وصله جوشی باید طبق الزامات جوشکاری میلگرد اجرا شود
در صورت استفاده از وصله جوشی، آیین‌نامه الزام می‌کند که عملیات جوشکاری توسط نیروی متخصص و دارای صلاحیت انجام شود. همچنین، آزمایش جوش (تست مخرب یا غیرمخرب) برای اطمینان از کیفیت اتصال الزامی است. مشخصات نوع جوش، الکترود مصرفی، طول و کیفیت جوش باید با نقشه مصوب و استاندارد ملی جوش میلگرد هماهنگ باشد. - حداکثر تعداد میلگردهای قابل وصله در یک مقطع محدود است
در هر مقطع، تنها ۵۰ درصد میلگردهای کششی مجاز به وصله همزمان هستند، مگر آنکه وصله‌ها به‌صورت غیرهم‌محور (پراکنده) اجرا شده باشند. این الزام برای جلوگیری از تراکم بیش از حد میلگرد و افت کیفیت بتن در ناحیه وصله است. در ستون‌ها، این مقدار می‌تواند تا 100 درصد افزایش یابد، به شرط آنکه در محل مناسب اجرا شود و از وصله مکانیکی یا جوشی استفاده شده باشد. - وصله در سازههای لرزه‌ای باید با جزئیات خاص اجرا شود
در مناطق با خطر لرزه‌ای متوسط تا زیاد، آیین‌نامه‌ها توصیه می‌کنند که وصله‌ها در نواحی با رفتار غیرارتجاعی (Plastic Hinges) اجرا نشوند. همچنین، در این سازه‌ها استفاده از وصله‌های مکانیکی تأیید شده، جوش نفوذی کامل، و جزئیات خاص لرزه‌ای برای اطمینان از عملکرد شکل‌پذیر الزامی است.
اشتباهات رایج در اجرای طول مهاری و وصله میلگرد + راهکارهای اصلاحی
در بسیاری از پروژه‌های اجرایی، حتی با وجود طراحی اصولی و نقشه‌های دقیق، خطاهایی در اجرای طول مهاری و وصله میلگرد رخ می‌دهد که می‌تواند به کاهش مقاومت سازه، ترک‌خوردگی بتن، لغزش میلگرد و حتی گسیختگی موضعی منجر شود. این اشتباهات اغلب ناشی از بی‌توجهی به جزئیات اجرایی، نداشتن دانش کافی در کارگاه، یا نبود نظارت مهندسی مستمر است. در ادامه، رایج‌ترین این خطاها را بررسی می‌کنیم و برای هرکدام، راهکار اصلاحی مشخص و کاربردی ارائه می‌دهیم:
- کوتاه گرفتن طول مهاری یا وصله کمتر از حد آیین‌نامه‌ای
بسیاری از نیروهای اجرایی، برای صرفه‌جویی در میلگرد یا به دلیل محدودیت فضا، طول مهاری یا وصله را به‌صورت تجربی و بدون اندازه‌گیری دقیق اجرا می‌کنند. این موضوع یکی از خطرناک‌ترین اشتباهات است، چون باعث کاهش پیوستگی بتن و فولاد و کاهش چشمگیر ظرفیت باربری عضو میشود.
راهکار: همیشه طول مهاری یا وصله را با متر اندازه‌گیری کنید و مطابق نقشه یا ضوابط مبحث نهم اجرا کنید. برای اطمینان، استفاده از شابلون‌های مدرج در کارگاه پیشنهاد میشود. - اجرای وصله در محل‌های بحرانی سازه‌ای (مثل وسط دهانه یا پای ستون)
اتصال میلگرد در نقاطی که تنش خمشی یا برشی بالا وجود دارد، مانند وسط تیر یا پای ستون‌ها، باعث تمرکز تنش در محل وصله میشود. این نقاط به‌شدت مستعد شکست هستند.
راهکار: وصله را به نواحی غیر بحرانی منتقل کنید، مثلاً در تیرها در یک‌چهارم دهانه و در ستون‌ها در میانه ارتفاع اجرا کنید. طراحان نیز باید در نقشه‌های اجرایی محل مجاز وصله را مشخص کنند. - اجرا نکردن قلاب در محل‌هایی که آیین‌نامه الزام کرده
در مواردی که فضای کافی برای طول مهاری کامل وجود ندارد یا در میلگردهای ساده که گیر مکانیکی ندارند، استفاده از قلاب الزامی است. عدم اجرای قلاب منجر به لغزش میلگرد میشود.
راهکار: در شرایط محدودیت فضا یا برای میلگردهای صاف، قلاب استاندارد با زاویه و شعاع خم مجاز اجرا شود. دقت کنید که قلاب هم به‌درستی در بتن پوشانده شود و نه به‌صورت نمایشی. - قرار دادن چند وصله در یک مقطع بدون رعایت فاصله مجاز
اجرای همزمان وصله در تمام میلگردهای یک مقطع باعث تراکم زیاد فولاد، کاهش چسبندگی بتن، و ضعف عملکردی در آن ناحیه میشود.
راهکار: از پراکنده‌سازی وصله‌ها (Staggering) استفاده کنید. برای مثال، در یک ستون با ۸ میلگرد طولی، در هر طبقه فقط ۴ میلگرد در یک ناحیه وصله شود و ۴ میلگرد دیگر در ارتفاعی بالاتر یا پایین‌تر. - عدم تمیزکاری میلگرد قبل از وصله یا مهار
میلگردهای چرب، زنگ‌زده یا دارای دوغاب سیمان چسبیده، چسبندگی مناسبی با بتن ایجاد نمی‌کنند. در محل وصله، این چسبندگی حیاتی است.
راهکار: پیش از اجرای وصله، سطح میلگردها باید کاملاً با برس سیمی یا واترجت تمیز شوند. این موضوع به‌ویژه در میلگردهای انتظار و پروژه‌هایی که زمان بین آرماتوربندی و بتن‌ریزی زیاد است، اهمیت دوچندان دارد. - استفاده از وصله جوشی بدون صلاحیت فنی یا تست کیفیت
جوشکاری میلگرد بدون دانش فنی یا بدون آزمایش می‌تواند منجر به ترک‌های حرارتی، کاهش انعطاف‌پذیری و گسیختگی اتصال شود.
راهکار: فقط جوشکار دارای صلاحیت و تأییدشده این اتصالات را انجام دهد و برای هر پروژه، نمونه جوش طبق الزامات آیین‌نامه‌ای تست شود (تست‌های UT، PT یا کشش مستقیم). - عدم رعایت ضخامت کاور در محل وصله یا قلاب
در محل‌هایی مثل قلاب‌ها یا کوپلرها که قطر نهایی اتصال بیشتر میشود، اگر فاصله از قالب رعایت نشود، کاور بتن کم شده و مقاومت در برابر خوردگی کاهش مییابد.
راهکار: از اسپیسرهای استاندارد و نگهدارنده‌های دقیق استفاده شود تا کاور بتن در همه نقاط، حتی در محل وصله، حفظ شود. - استفاده از کوپلر بدون گواهی فنی یا نصب غیراستاندارد
در بسیاری از پروژه‌ها، از کوپلرهای متفرقه یا بدون رزوه دقیق استفاده میشود. اگر میلگرد به‌درستی در کوپلر پیچ نشود، انتقال نیرو ناقص می‌ماند.
راهکار: فقط از کوپلرهای تأییدشده توسط ناظر پروژه یا طراح سازه استفاده کنید. همچنین نصب کوپلر باید با آچار مخصوص، با گشتاور مشخص و مطابق دستورالعمل سازنده انجام شود. - بی‌توجهی به تراکم بتن در اطراف وصله
در وصله‌هایی با تراکم میلگرد زیاد، اگر ویبره به‌درستی انجام نشود، کرموشدگی در اطراف میلگرد ایجاد شده و چسبندگی از بین می‌رود.
راهکار: بتن با روانی مناسب انتخاب شود، و ویبره در محل وصله با دقت و به‌صورت چندمرحله‌ای انجام گیرد. در صورت نیاز، از افزودنی روان‌کننده استفاده شود. - اجرا نکردن نظارت مستمر در مراحل کلیدی اتصال میلگردها
بسیاری از خطاهای فوق به‌خاطر عدم حضور ناظر یا مسئول کنترل کیفی در لحظات حساس مثل آرماتوربندی، اجرای وصله و قبل از بتن‌ریزی رخ می‌دهند.
راهکار: برای هر مرحله اتصال میلگرد (وصله، قلاب، مهار)، چک‌لیست نظارتی دقیق تهیه شود و تأیید ناظر قبل از بتن‌ریزی اخذ گردد. - وصله کردن میلگردهایی با خم در ناحیه اتصال
در برخی پروژه‌ها دیده میشود که میلگردها پس از خم شدن (مثلاً در محل تعبیه قلاب یا خم مهاری)، مستقیماً در همان محل خم به یکدیگر وصله می‌شوند. این کار به‌دلیل تمرکز تنش و سختی موضعی محل خم، باعث ضعف جدی در انتقال نیرو میشود.
راهکار: همیشه وصله باید در قسمت مستقیم میلگرد و با فاصله کافی از محل خم اجرا شود. طبق آیین‌نامه، محل وصله نباید در ناحیه‌ای باشد که تنش ناشی از خم یا خم‌شدگی قبلی در آن وجود دارد. - بی‌توجهی به نوع تنش در طراحی وصله
برخی مجریان بدون توجه به اینکه میلگرد در یک ناحیه تحت کشش یا فشار است، همان نوع و طول وصله را برای همه اعضا در نظر می‌گیرند. در حالی‌که رفتار وصله در کشش و فشار کاملاً متفاوت است.
راهکار: پیش از اجرا، نوع تنش وارد بر هر میلگرد مشخص شود و طول مهاری یا نوع وصله بر اساس آن انتخاب شود. در نواحی کششی باید طول وصله بیشتر باشد و کنترل چسبندگی نیز دقیق‌تر انجام شود. - وصله کردن میلگردهای با قطرهای متفاوت بدون کوپلر انتقالی
در برخی شرایط کارگاهی، میلگردهایی با دو قطر متفاوت (مثلاً 20 به 25) به‌دلایل اشتباه در سفارش یا موجودی اشتباه به یکدیگر وصله می‌شوند، بدون استفاده از وصله انتقالی استاندارد.
راهکار: برای اتصال میلگرد با قطر متفاوت، فقط باید از کوپلر انتقالی استاندارد استفاده شود و هیچ‌گونه وصله پوششی یا جوشی در این شرایط مجاز نیست. - وصله کردن میلگرد در محل درز اجرایی یا برش بتن
محل وصله نباید با محل درز اجرایی یا برش سرد بتن همزمان شود، چون پیوستگی بتن در این محل‌ها آسیب‌پذیر است و وصله هم به چسبندگی بتن وابسته است.
راهکار: محل درز بتن و محل وصله میلگردها باید حداقل ۳۰ تا ۵۰ سانتی‌متر از یکدیگر فاصله داشته باشند. در صورت اجبار، از روشهای خاص تقویت یا وصله مکانیکی استفاده شود. - عدم تثبیت میلگردها پیش از بتن‌ریزی، به‌ویژه در محل وصله‌ها
در پروژه‌هایی که حجم بتن‌ریزی بالاست یا ویبره شدید استفاده میشود، میلگردهایی که در محل وصله قرار دارند، ممکن است جابه‌جا شده یا به‌طور کامل از موقعیت مهار خود خارج شوند.
راهکار: میلگردهایی که در وصله هستند باید کاملاً با سیم آرماتوربندی یا قطعات فلزی بسته شوند و در صورت امکان با اسپیسرهای عمودی مهار شوند تا هنگام ویبره از جای خود تکان نخورند. - تغییر خودسرانه در نوع وصله بدون هماهنگی با طراح سازه
در بسیاری از کارگاه‌ها، به‌دلیل سهولت یا سرعت اجرا، نوع وصله از مکانیکی به پوششی یا از پوششی به جوشی تغییر داده میشود، بدون هماهنگی با مهندس طراح یا محاسب سازه.
راهکار: هیچ تغییری در نوع وصله مجاز نیست مگر با تأیید کتبی و رسمی طراح سازه. حتی اگر اجرا از نظر عملی ساده‌تر باشد، از نظر سازه‌ای ممکن است به گسیختگی منجر شود. - استفاده از جوش نقطه‌ای یا ناقص در وصله جوشی
در برخی پروژه‌ها دیده شده که وصله جوشی فقط با چند جوش نقطه‌ای اجرا میشود، در حالی‌که این نوع جوش نمی‌تواند هیچ انتقال نیروی مؤثری داشته باشد.
راهکار: وصله جوشی باید به‌صورت جوش کامل (Full Penetration) با طول مؤثر طبق استاندارد اجرا شود. تمامی عملیات باید توسط جوشکار دارای گواهی و با دستگاه‌های تأییدشده انجام گیرد. - کم‌توجهی به دمای محیط در هنگام اجرای وصله‌ها
در پروژه‌هایی که در هوای بسیار سرد یا گرم اجرا می‌شوند، دمای محیط می‌تواند رفتار بتن و میلگرد را تغییر دهد و اجرای وصله بدون درنظر گرفتن این شرایط، موجب ضعف جدی اتصال میشود.
راهکار: در هوای سرد، محل وصله نباید یخ‌زده یا خیس باشد؛ میلگردها باید خشک و هم‌دما با محیط شوند. در هوای گرم نیز باید از مصالح خنک‌شده و عملیات محافظتی بتن (کیورینگ) استفاده شود تا در اطراف وصله دچار جمع‌شدگی یا ترک نشود. - عدم استفاده از نقشه‌های آرماتوربندی به‌روز شده
بسیاری از نیروهای اجرایی، به‌خصوص در پروژه‌های بزرگ، از نسخه‌های قدیمی یا ناقص نقشه‌ها استفاده می‌کنند و محل دقیق وصله یا مهار میلگردها را اشتباه اجرا می‌کنند.
راهکار: فقط باید از نقشه‌های مصوب و آخرین نسخه تأییدشده دفتر فنی یا مشاور استفاده شود و تیم اجرا موظف است تمام اصلاحات و ریزنقشه‌های مرتبط با اتصالات را داشته باشد. - بی‌توجهی به ضوابط لرزه‌ای در محل وصله در سازههای مقاوم در برابر زلزله
در سازه‌هایی با اهمیت زیاد یا در مناطق با خطر لرزه‌ای بالا، اجرای وصله در نواحی دارای تغییر شکل پلاستیک می‌تواند رفتار لرزه‌ای سازه را تضعیف کند.
راهکار: در این شرایط باید وصله‌ها در نواحی کم‌تنش، با استفاده از وصله مکانیکی تأییدشده و جزئیات خاص لرزه‌ای اجرا شوند. حتی‌الامکان باید از اجرای وصله در ناحیه مفصل پلاستیک تیر یا پای ستون اجتناب شود.
نکات اجرایی مهم در اتصال میلگردها
- اجرای اصولی و دقیق اتصال میلگردها در سازههای بتنآرمه، تأثیر مستقیمی بر یکپارچگی عملکرد سازه، تحمل بارهای وارده و دوام طولانی‌مدت آن دارد. حتی اگر طراحی اتصالات به‌درستی انجام شده باشد، اما در مرحله اجرا دچار خطا شود، عملاً بخش زیادی از عملکرد مورد انتظار از سازه از بین خواهد رفت. به همین دلیل است که کنترل کیفیت اجرای اتصالات میلگرد از اهمیت بسیار بالایی برخوردار بوده و بی‌توجهی به آن می‌تواند به بروز آسیب‌های جبران‌ناپذیر منجر شود.
- یکی از نخستین نکاتی که باید در اجرای اتصالات مورد توجه قرار گیرد، تمیز بودن سطح میلگردها پیش از اجراست. سطح میلگرد نباید دارای چربی، گل، زنگ‌زدگی، رنگ، روغن قالب یا هرگونه پوشش اضافی باشد. زیرا وجود هرگونه آلودگی سطحی، باعث کاهش چسبندگی میان میلگرد و بتن شده و عملکرد انتقال نیرو را تضعیف می‌کند. در محل‌هایی که میلگردها به‌صورت پوششی، جوشی یا مکانیکی به هم متصل می‌شوند، این تمیزی اهمیت بیشتری پیدا می‌کند و باید پیش از نصب، تمامی میلگردها با برس سیمی، فرچه صنعتی یا دستگاه سندبلاست تمیز شوند.
- در مرحله بعد، قرارگیری دقیق میلگردها مطابق با نقشه اجرایی و رعایت محل دقیق وصله یا مهار ضروری است. بسیاری از خطاهای اجرایی ناشی از آن است که میلگردها به‌طور سلیقه‌ای، بدون هماهنگی با نقشه، و بدون رعایت فاصله‌های استاندارد اجرا می‌شوند. محل وصله‌ها باید در نواحی مجاز سازه اجرا شود (نه در نقاط بحرانی)، و با رعایت طول مهاری یا طول وصله مشخص‌شده، میلگردها در کنار هم قرار گیرند.
- در وصله‌های پوششی، باید طول همپوشانی دقیقاً با متر اندازه‌گیری شده و پیش از بتن‌ریزی تثبیت شود. بسیاری از پیمانکاران صرفاً با برآورد چشمی یا بر اساس تجربه، طول وصله را انتخاب می‌کنند که منجر به اجرای ناقص اتصال میشود. استفاده از فاصله‌نگهدارهای پلاستیکی یا فلزی (اسپیسر) در اطراف وصله ضروری است تا هم فاصله صحیح بین میلگردها حفظ شود و هم از جابه‌جایی ناخواسته میلگردها در زمان بتن‌ریزی جلوگیری گردد.
- در صورت استفاده از وصله جوشی یا مکانیکی (کوپلر)، اجرای دقیق بر اساس مشخصات فنی تأییدشده بسیار حیاتی است. برای وصله‌های جوشی، نوع جوش، نوع الکترود، پیش‌گرمایش، زاویه اتصال، طول جوش و کیفیت آن باید تحت نظارت کامل اجرا شود. همچنین، آزمایش‌های کنترل کیفی (NDT یا مخرب) باید بر نمونه‌ها انجام شود. در وصله مکانیکی، رزوه‌کاری میلگرد باید دقیق، هم‌محور و با گشتاور مناسب انجام شود. درصورت نصب ناصحیح کوپلر یا عدم سفت‌کردن مناسب اتصالات، انتقال نیرو به‌درستی انجام نمی‌شود و محل اتصال دچار لغزش یا شکست میشود.
- از دیگر نکات مهم اجرایی، رعایت پوشش بتن (کاور) در اطراف محل اتصال میلگردهاست. وصله‌ها معمولاً محل‌هایی با تراکم زیاد میلگرد هستند، بنابراین اگر فاصله میلگرد تا قالب رعایت نشود، ضخامت کاور کاهش یافته و خطر ترک، خوردگی زودرس یا گسیختگی موضعی در ناحیه وصله افزایش مییابد. برای اطمینان از کاور مناسب، باید از اسپیسرهای استاندارد و پایه‌های نگهدارنده استفاده شود و میلگردها پیش از بتن‌ریزی به‌طور کامل در موقعیت نهایی تثبیت شده باشند.
- بتن‌ریزی صحیح در محل وصله‌ها نیز یک عامل حیاتی در عملکرد نهایی اتصال است. به‌دلیل تراکم بالای فولاد در ناحیه وصله، خطر حبس هوا و ایجاد کرمو در بتن اطراف وجود دارد. برای جلوگیری از این مشکل، باید از بتن با روانی مناسب، ویبره اصولی، افزودنی‌های روان‌کننده در صورت نیاز و رعایت طرح اختلاط متناسب با شرایط اجرا استفاده شود. همچنین، قالب‌بندی باید به‌گونه‌ای انجام شود که امکان دسترسی به محل ویبره فراهم باشد.
- در پروژه‌هایی با طول زیاد یا اجرای مرحله‌ای، محل‌های قطع بتن (Construction Joint) باید با محل‌های وصله هماهنگ باشد تا تداخل عملکردی به‌وجود نیاید. اجرای وصله در محل درز اجرایی، نیاز به دقت بیشتری دارد و باید با استفاده از روش‌هایی مانند اجرای میلگرد انتظار، تمیزکاری سطح بتن قبلی و استفاده از ملات اتصال‌دهنده انجام شود.
قیمت روز میلگرد چقدر است؟
در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:
در بازار میلگرد، برندهای شناخته‌شده و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهم‌ترین منابع تامین میلگرد محسوب می‌شوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:
مشاهده قیمت روز میلگردجمعبندی
در این مقاله با مفاهیم طول مهاری و وصله میلگرد، انواع آنها، روشهای اجرا، ضوابط آیین‌نامه‌ای و تفاوت‌های این دو مفهوم آشنا شدیم. درک صحیح این مفاهیم برای طراحی اصولی سازههای بتنآرمه و اجرای بدون نقص پروژه‌های عمرانی بسیار ضروری است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. طول مهاری میلگرد چیست و چه کاربردی در بتنآرمه دارد؟
طول مهاری میلگرد به طولی از میلگرد گفته میشود که برای انتقال کامل نیروی کششی به بتن نیاز است. این طول باعث میشود میلگرد در بتن لغزش نداشته باشد و پیوستگی مناسب بین بتن و فولاد حفظ شود. بدون رعایت صحیح طول مهاری، مقاومت نهایی سازه به شدت کاهش مییابد. -
2. چه عواملی بر طول مهاری میلگرد تاثیر میگذارند؟
عوامل متعددی بر تعیین طول مهاری موثرند که از جمله آنها میتوان به مقاومت فشاری بتن، قطر میلگرد، نوع آج میلگرد (آجدار یا صاف)، میزان پوشش بتن روی میلگرد و شرایط بهرهبرداری (خوردگی یا محیطهای مهاجم) اشاره کرد. همچنین طول مهاری تحت تاثیر نوع نیرو (کششی یا فشاری) نیز قرار میگیرد. -
3. وصله میلگرد چیست و در چه شرایطی استفاده میشود؟
وصله میلگرد به اتصال دو میلگرد در امتداد هم گفته میشود، بهطوری که انتقال نیرو بین میلگردها به خوبی انجام شود. این تکنیک معمولاً زمانی استفاده میشود که طول یک میلگرد کافی نباشد یا برای تداوم آرماتوربندی در طول زیاد، نیاز به اتصال پیدا شود. رعایت ضوابط صحیح وصله. -
4. روشهای متداول وصله میلگرد در سازههای بتنآرمه کدامند؟
روشهای وصله شامل وصله پوششی (Overlap Splice)، وصله مکانیکی (Mechanical Splice) و وصله جوشی میشود. انتخاب روش به نوع پروژه، فضای اجرایی، استانداردهای فنی و نیازهای مقاومتی بستگی دارد. -
5. طول وصله میلگرد چگونه تعیین میشود؟
طول وصله معمولاً بر اساس ضریبی از قطر میلگرد مشخص میشود. این طول بسته به نوع بتن، میلگرد و شرایط پروژه بین ۴۰ تا ۶۰ برابر قطر میلگرد تعیین شده و توسط آییننامههای طراحی سازه کنترل میشود.
